P8: Informaciono modelovanje - model objekti-veze i standard IDEF1X

1. 07.07.2025 П8: 1/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X

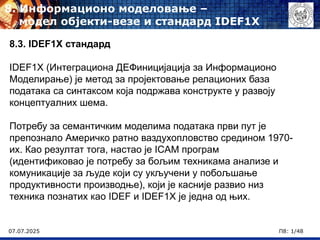

8.3. IDEF1X стандард
IDEF1X (Интеграциона ДЕФиницијација за Информационо
Моделирање) је метод за пројектовање релационих база
података са синтаксом која подржава конструкте у развоју
концептуалних шема.
Потребу за семантичким моделима података први пут је
препознало Америчко ратно ваздухопловство средином 1970-
их. Као резултат тога, настао је ICAM програм
(идентификовао је потребу за бољим техникама анализе и
комуникације за људе који су укључени у побољшање
продуктивности производње), који је касније развио низ
техника познатих као IDEF и IDEF1X је једна од њих.

2. 07.07.2025 П8: 2/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Нотација Integration DEFinition for Information Modeling
(IDEF1X) дефинише ентитете, атрибуте и односе.
Постоје два типа ентитета: независни ентитет и зависни
ентитет.
Независни ентитет постоји сам по себи, док зависни ентитет
не може постојати без ентитета који су са њим повезани.
Простор атрибута је подељен линијом на два дела: примарни
атрибути и преостали атрибути.
Односи су дефинисани правом линијом са црним кругом на
једном крају.
Кардиналност веза је дефинисана помоћу симбола, као и
бројевног опсега.

3. 07.07.2025 П8: 3/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Типови ентитета
Слаб ентитет (зависни) је представљен правоугаоником са
заобљеним угловима (инстанце ентитета зависних од
идентификатора су бесмислене (по дефиницији) без друге
повезане инстанце ентитета).
Јаки ентитет (независан) је представљен правоугаоником
(инстанце ентитета независних од идентификатора могу постојати
без било које друге инстанце ентитета)
Пример: Књига као независни ентитет и поглавље као зависни
ентитет.

4. 07.07.2025 П8: 4/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Атрибути
Да би се представили атрибути, ентитет је
подељен на два дела. У првом се налазе
атрибути примарног кључа, док други садржи
све остале атрибуте.
Име ентитета се обично налази изнад
правоугаоника. Сваки атрибут мора имати
вредност (правило без нуле), а ниједан атрибут
не сме имати више вредности (правило без
понављања). Сваки ентитет има тачно један
примарни кључ приказан изнад хоризонталне
линије у оквиру ентитета. Спољни кључеви су
означени са (FK), а алтернативни кључеви су
представљени као (AK) да би се показало да
нису у власништву тог ентитета.

5. 07.07.2025 П8: 5/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард

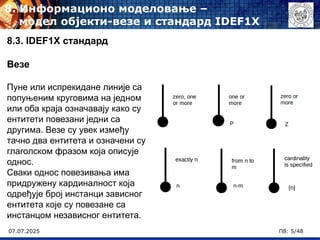

Везе
Пуне или испрекидане линије са
попуњеним круговима на једном
или оба краја означавају како су
ентитети повезани једни са
другима. Везе су увек између
тачно два ентитета и означени су
глаголском фразом која описује
однос.
Сваки однос повезивања има
придружену кардиналност која
одређује број инстанци зависног
ентитета које су повезане са
инстанцом независног ентитета.

6. 07.07.2025 П8: 6/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Пример:
Претходни пример са књигом и
поглављем представљен га на
IDEF1X дијаграму.

7. 07.07.2025 П8: 7/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Пример: Логички ER дијаграм у IDEF1X нотацији

8. 07.07.2025 П8: 8/48
8. Информационо моделовање –
модел објекти-везе и стандард IDEF1X
8.3. IDEF1X стандард
Пример: Физички ER дијаграм у IDEF1X нотацији
