Dokumen tersebut memberikan penjelasan singkat tentang berbagai jenis antarmuka input/output yang umum digunakan pada komputer dan perangkat elektronik lainnya, seperti parallel printer interface, serial interface RS-232 dan PS/2, serta bus interface SPI, I2C, dan USB. Dokumen juga menjelaskan konverter analog-digital dan digital-analog yang digunakan untuk input/output sinyal analog, serta codec audio AC97.

1. Anggota Kelompok:
1.Yogi Azhar
2.Ramadhan
3.Widiharto K
4.Akhmad Hadi
5. Permadi Yulianto

2. 1. Parallel Printer Interface
 adalah standar banyak digunakan untuk mentransfer 8-bit
data paralel
 Data ditransfer secara paralel menggunakan delapan bit
data dan tingkat logika digital standar tegangan
 Handshake lines diperlukan untuk menyinkronkan setiap
transfer data dan terhubung ke status I/O port dan
kontrol.
 Pada PC, port printer paralel dihubungkan ke tiga buah
8-bit I/O port pada processor. Satu port I/O digunakan
untuk mentransfer 8-bit data, alamat I/O selanjutnya
menyimpan I/O port untuk status dan alamat yang ketiga
menyimpan I/O port untuk mengontrol bit yang
digunakan untuk sinyal Handshake.

3. Cara Kerja Parallel Printer Interface
 Gambar Port Paralel mentransfer nilai data 8-bit ke
printer

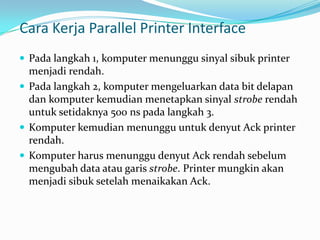

4. Cara Kerja Parallel Printer Interface
 Pada langkah 1, komputer menunggu sinyal sibuk printer
menjadi rendah.
 Pada langkah 2, komputer mengeluarkan data bit delapan
dan komputer kemudian menetapkan sinyal strobe rendah
untuk setidaknya 500 ns pada langkah 3.
 Komputer kemudian menunggu untuk denyut Ack printer
rendah.
 Komputer harus menunggu denyut Ack rendah sebelum
mengubah data atau garis strobe. Printer mungkin akan
menjadi sibuk setelah menaikakan Ack.

5. 2. RS-232C Serial I/O Interface
 untuk mentransfer data 8-bit yang ditransmisikan satu bit pada
suatu waktu serial
 Dalam implementasi RS-232 standar yang
sederhana, hanya tiga kawat yang digunakan dalam kabel.
Satu kawat digunakan untuk mengirimkan data (TD), satu
untuk menerima data (RD) dan satu untuk
menghubungkan sinyal tanah (GND).
 Clock frekuensi yang ditetapkan digunakan untuk
menggeser keluar data serial.
 Perangkat serial dapat mentransfer data dalam dua arah
pada saat yang sama (full-duplex) karena dua kabel sinyal
yang berbeda yang digunakan untuk menerima dan
mengirimkan. Kabel Serial interface bisa panjang dan
hanya memerlukan sedikit kawat.

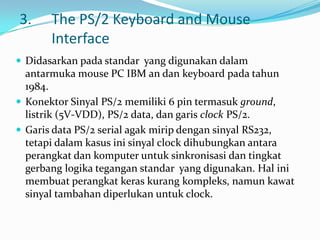

6. 3. The PS/2 Keyboard and Mouse
Interface
 Didasarkan pada standar yang digunakan dalam
antarmuka mouse PC IBM an dan keyboard pada tahun
1984.
 Konektor Sinyal PS/2 memiliki 6 pin termasuk ground,
listrik (5V-VDD), PS/2 data, dan garis clock PS/2.
 Garis data PS/2 serial agak mirip dengan sinyal RS232,
tetapi dalam kasus ini sinyal clock dihubungkan antara
perangkat dan komputer untuk sinkronisasi dan tingkat
gerbang logika tegangan standar yang digunakan. Hal ini
membuat perangkat keras kurang kompleks, namun kawat
sinyal tambahan diperlukan untuk clock.

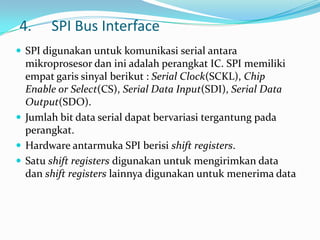

7. 4. SPI Bus Interface
 SPI digunakan untuk komunikasi serial antara
mikroprosesor dan ini adalah perangkat IC. SPI memiliki
empat garis sinyal berikut : Serial Clock(SCKL), Chip
Enable or Select(CS), Serial Data Input(SDI), Serial Data
Output(SDO).
 Jumlah bit data serial dapat bervariasi tergantung pada
perangkat.
 Hardware antarmuka SPI berisi shift registers.
 Satu shift registers digunakan untuk mengirimkan data
dan shift registers lainnya digunakan untuk menerima data

8. 5. I2C Bus Interface
 Beraneka ragam IC dan mikroprosesor yang tersedia
dengan antarmuka IC digunakan untuk mentransfer data
serial ke IC lainnya
 Sebuah bus I2C hanya memiliki 2 kabel sinyal, SCL dan
SDA. Fungsi SCL sebagai clock line dan SDA dapat
berfungsi sebagai baris data 1-bit serial atau sebagai baris
alamat 1-bit serial.

9. 6. Analog Inputs and Outputs
 Sistem yang membutuhkan input analog menggunakan
konverter analog ke digital (A/Ds) dan sistem dengan
output analog menggunakan konverter digital ke analog
(D/As).
 Perangkat ini memerlukan waktu tunda, saat melakukan
operasi konversi dan akurat untuk sejumlah bit tertentu.
Biasanya, waktu konversi berada dalam kisaran mikrodetik
dan akurasi ada di kisaran 8 sampai 16-bit.

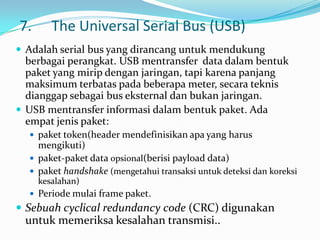

10. 7. The Universal Serial Bus (USB)
 Adalah serial bus yang dirancang untuk mendukung
berbagai perangkat. USB mentransfer data dalam bentuk
paket yang mirip dengan jaringan, tapi karena panjang
maksimum terbatas pada beberapa meter, secara teknis
dianggap sebagai bus eksternal dan bukan jaringan.
 USB mentransfer informasi dalam bentuk paket. Ada
empat jenis paket:
 paket token(header mendefinisikan apa yang harus
mengikuti)
 paket-paket data opsional(berisi payload data)
 paket handshake (mengetahui transaksi untuk deteksi dan koreksi
kesalahan)
 Periode mulai frame paket.
 Sebuah cyclical redundancy code (CRC) digunakan
untuk memeriksa kesalahan transmisi..

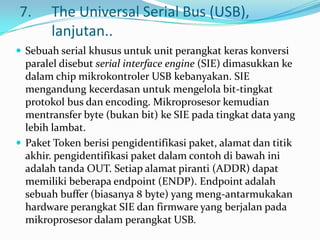

11. 7. The Universal Serial Bus (USB),
lanjutan..
 Sebuah serial khusus untuk unit perangkat keras konversi
paralel disebut serial interface engine (SIE) dimasukkan ke
dalam chip mikrokontroler USB kebanyakan. SIE
mengandung kecerdasan untuk mengelola bit-tingkat
protokol bus dan encoding. Mikroprosesor kemudian
mentransfer byte (bukan bit) ke SIE pada tingkat data yang
lebih lambat.
 Paket Token berisi pengidentifikasi paket, alamat dan titik
akhir. pengidentifikasi paket dalam contoh di bawah ini
adalah tanda OUT. Setiap alamat piranti (ADDR) dapat
memiliki beberapa endpoint (ENDP). Endpoint adalah
sebuah buffer (biasanya 8 byte) yang meng-antarmukakan
hardware perangkat SIE dan firmware yang berjalan pada
mikroprosesor dalam perangkat USB.

12. 7. The Universal Serial Bus (USB),
lanjutan..
 serial interface engine (SIE) USB melakukan serial
kecepatan tinggi kepada konversi paralel pada paket USB
karena tingkat data serial yang terlalu tinggi untuk
mikrokontroler kebanyakan.

13. 8. Audio I/ODevices
 Audio Codec 97 (AC97) adalah standar untuk PC untuk
encoders/decoders audio, yang dikembangkan oleh Intel
pada tahun 1997.
 Codec mengacu pada sinyal yang
dikodekan/diterjemahkan ke/dari audio analog ke/dari
audio digital.
 Codec sebenarnya adalah gabungan A/D dan D/A
converter dengan mixer.

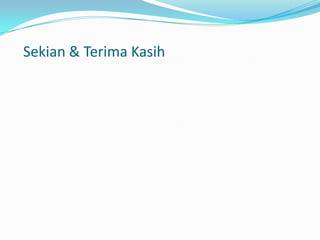

14. Sekian & Terima Kasih
