1. Pengenalan
Komunikasi Selular
Pradini Puspitaningayu

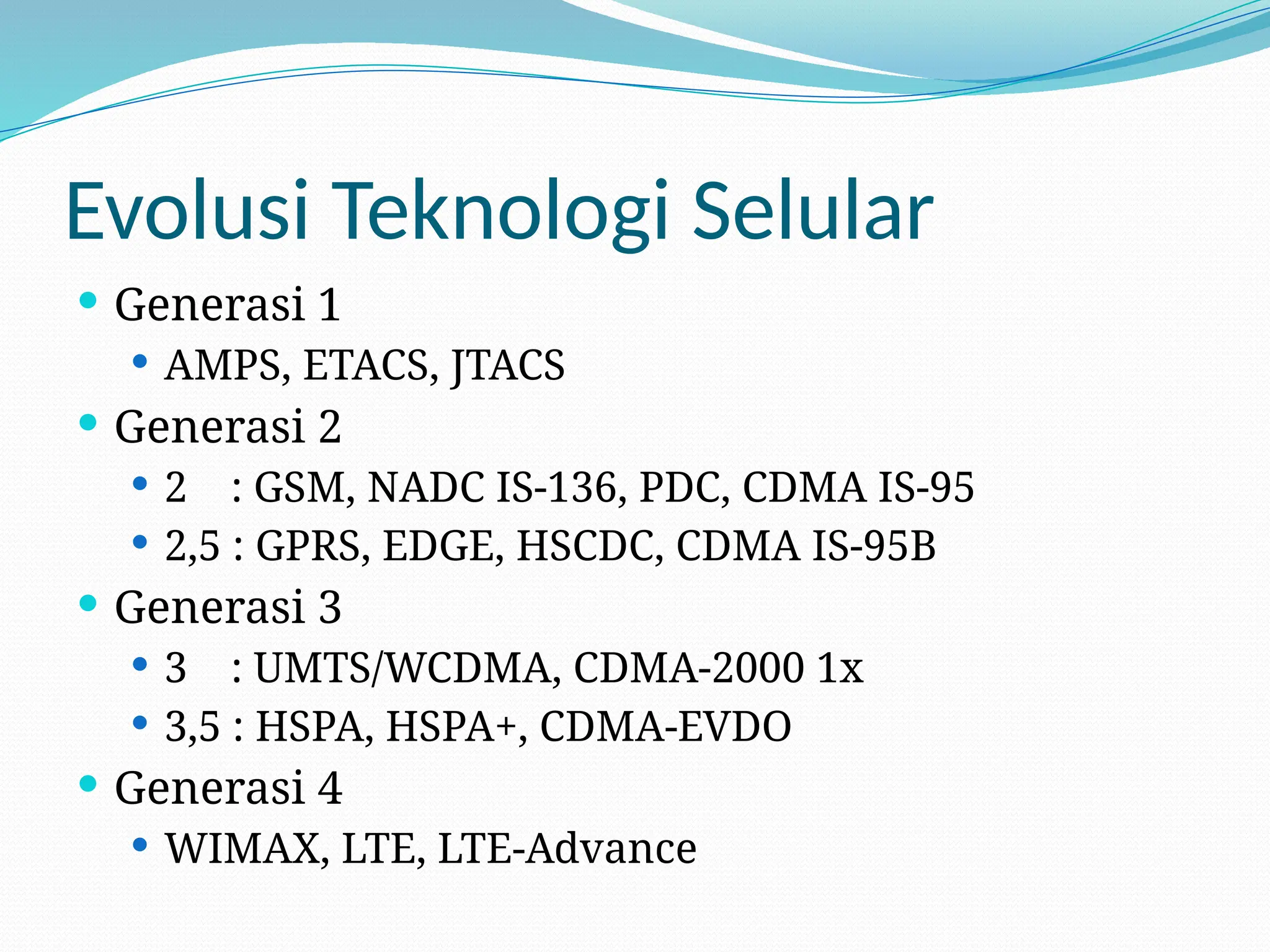

2. Evolusi Teknologi Selular
 Generasi 1
 AMPS, ETACS, JTACS
 Generasi 2
 2 : GSM, NADC IS-136, PDC, CDMA IS-95
 2,5 : GPRS, EDGE, HSCDC, CDMA IS-95B
 Generasi 3
 3 : UMTS/WCDMA, CDMA-2000 1x
 3,5 : HSPA, HSPA+, CDMA-EVDO
 Generasi 4
 WIMAX, LTE, LTE-Advance

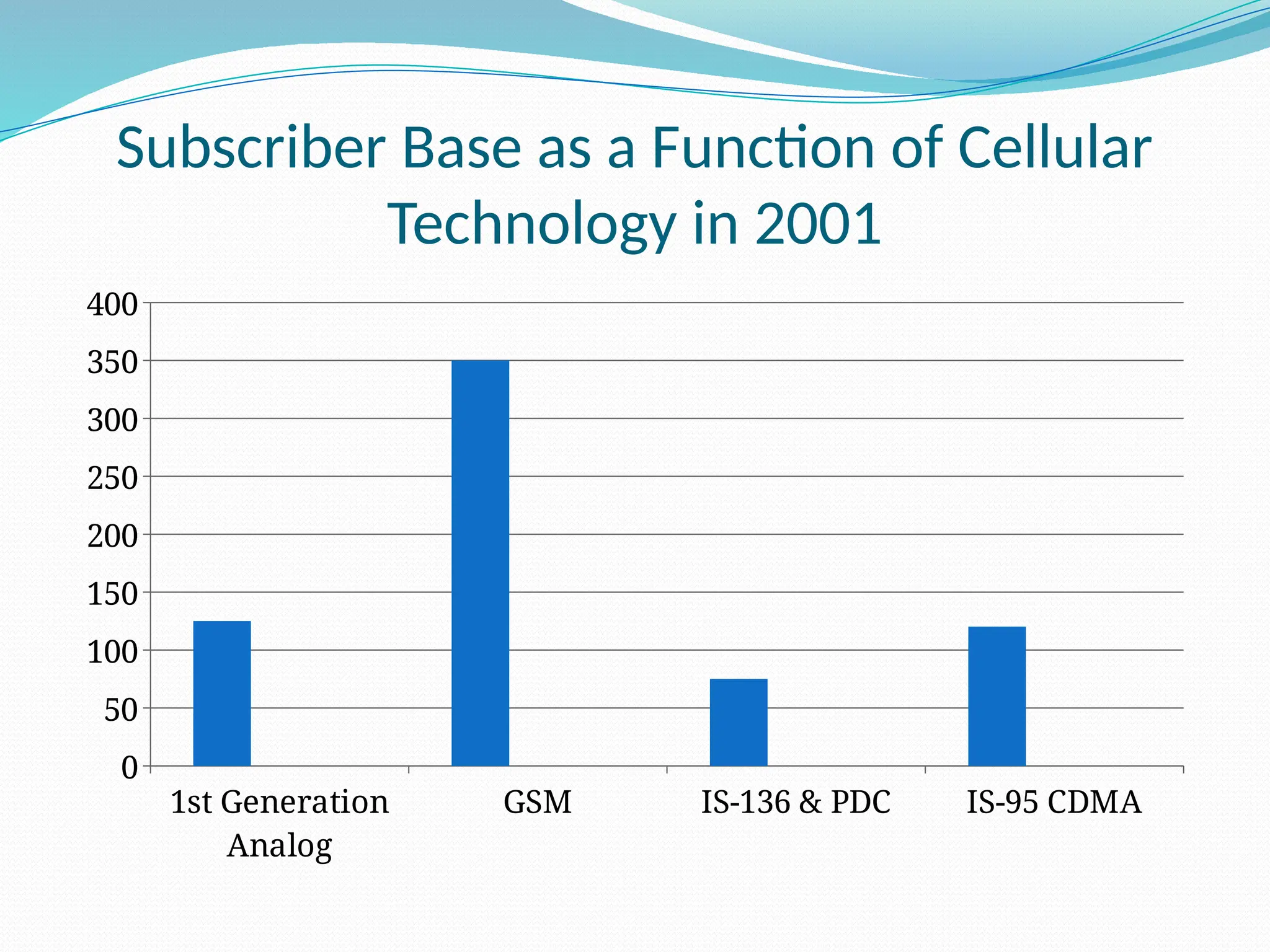

3. Subscriber Base as a Function of Cellular
Technology in 2001
1st Generation
Analog
GSM IS-136 & PDC IS-95 CDMA
0
50
100
150
200
250
300
350
400

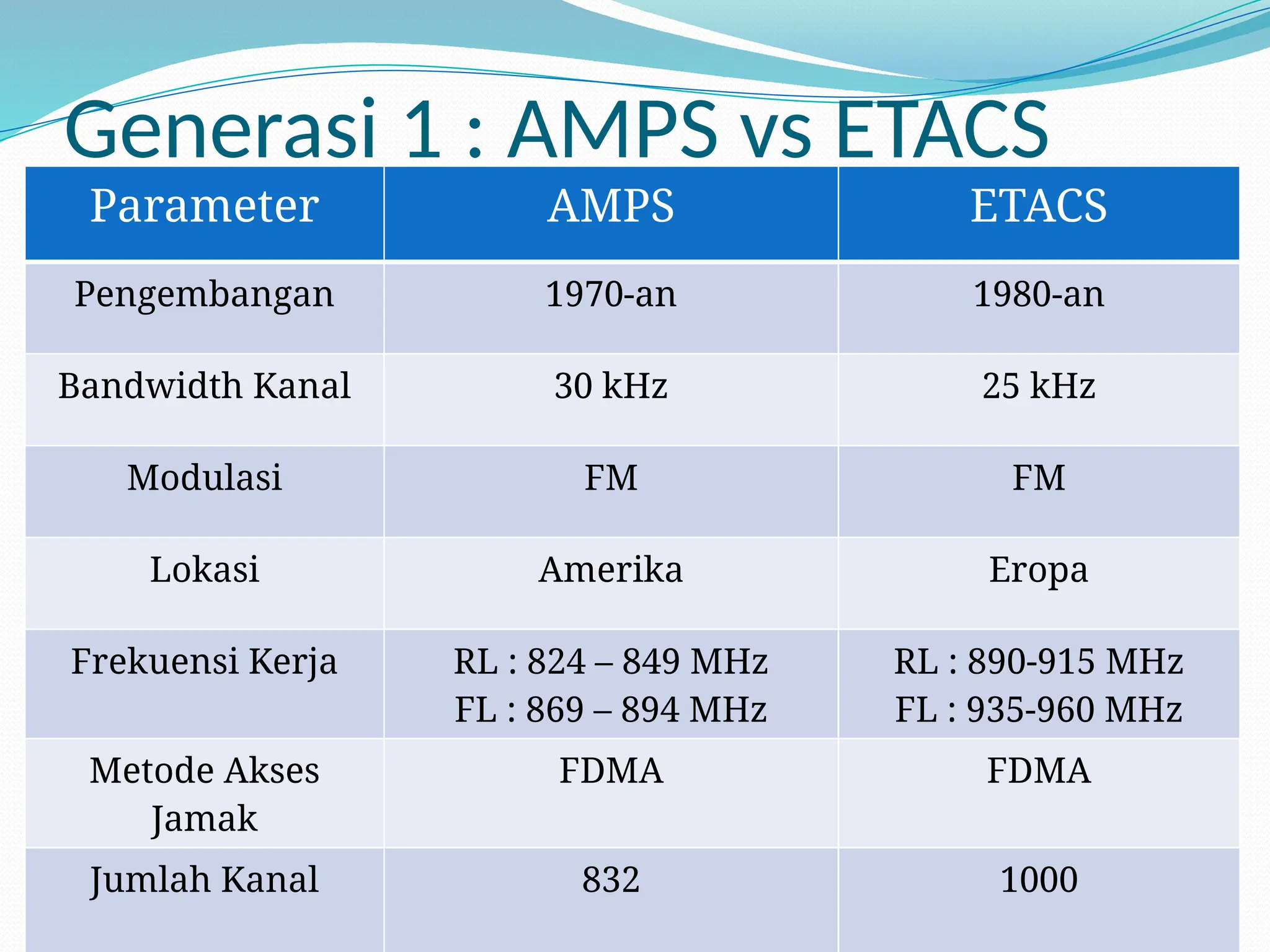

4. Generasi 1 : AMPS vs ETACS
Parameter AMPS ETACS
Pengembangan 1970-an 1980-an
Bandwidth Kanal 30 kHz 25 kHz
Modulasi FM FM
Lokasi Amerika Eropa
Frekuensi Kerja RL : 824 – 849 MHz
FL : 869 – 894 MHz
RL : 890-915 MHz
FL : 935-960 MHz
Metode Akses
Jamak
FDMA FDMA
Jumlah Kanal 832 1000

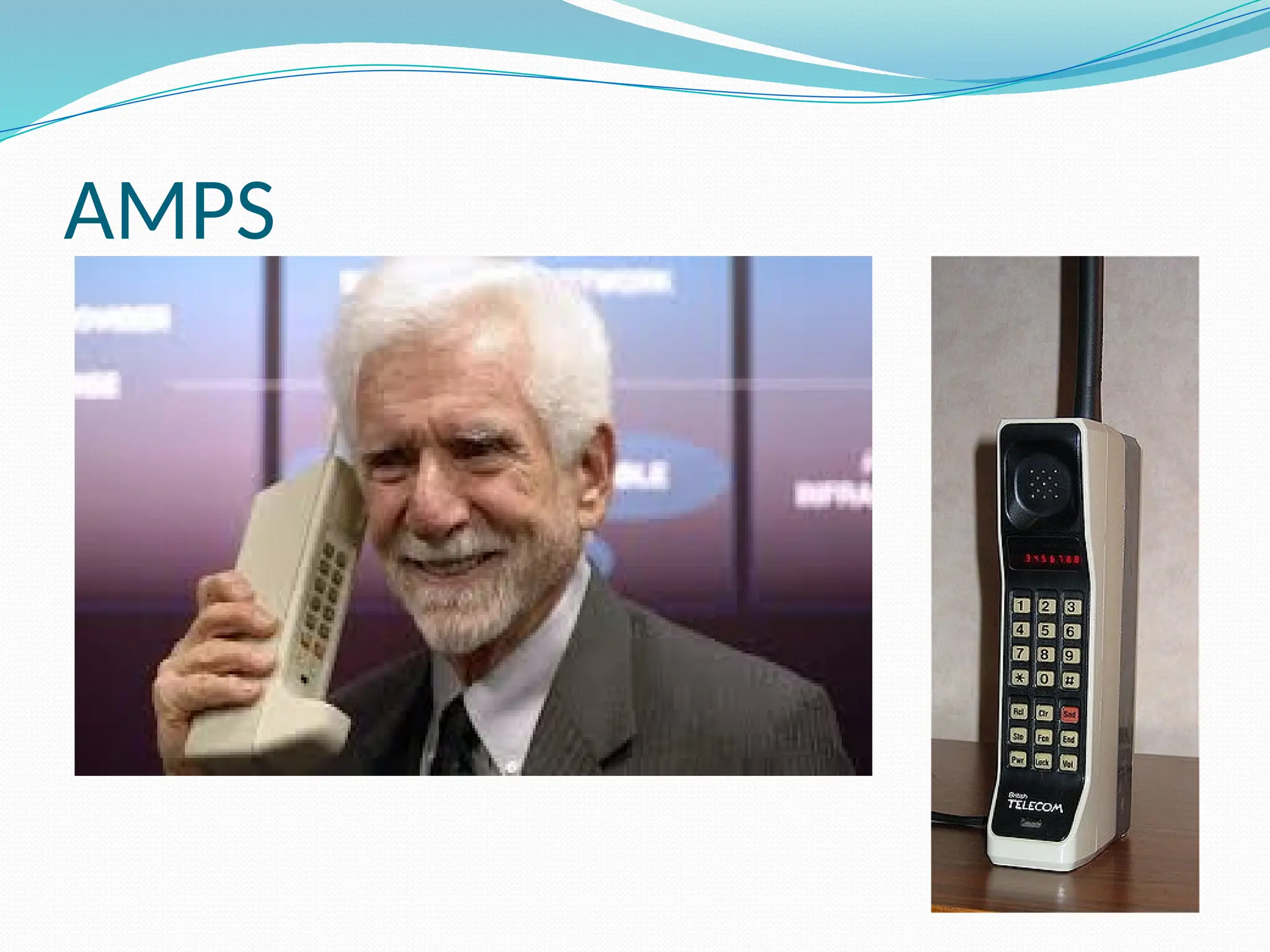

5. AMPS

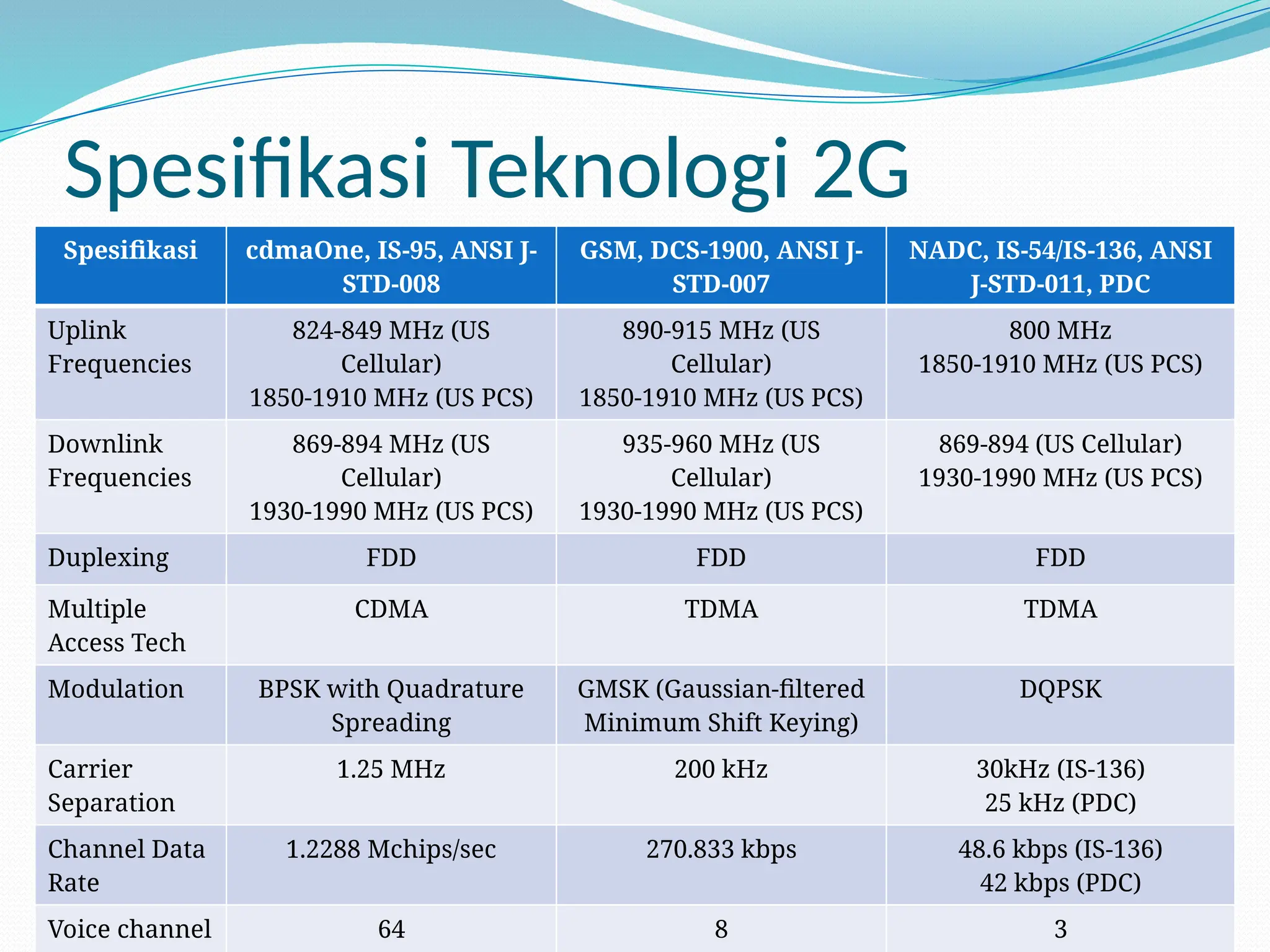

6. Spesifikasi Teknologi 2G
Spesifikasi cdmaOne, IS-95, ANSI J-
STD-008
GSM, DCS-1900, ANSI J-
STD-007
NADC, IS-54/IS-136, ANSI
J-STD-011, PDC
Uplink
Frequencies
824-849 MHz (US
Cellular)
1850-1910 MHz (US PCS)
890-915 MHz (US
Cellular)
1850-1910 MHz (US PCS)
800 MHz
1850-1910 MHz (US PCS)
Downlink
Frequencies
869-894 MHz (US
Cellular)
1930-1990 MHz (US PCS)
935-960 MHz (US
Cellular)
1930-1990 MHz (US PCS)
869-894 (US Cellular)
1930-1990 MHz (US PCS)
Duplexing FDD FDD FDD
Multiple
Access Tech
CDMA TDMA TDMA
Modulation BPSK with Quadrature
Spreading
GMSK (Gaussian-filtered
Minimum Shift Keying)
DQPSK
Carrier
Separation
1.25 MHz 200 kHz 30kHz (IS-136)
25 kHz (PDC)
Channel Data
Rate
1.2288 Mchips/sec 270.833 kbps 48.6 kbps (IS-136)
42 kbps (PDC)
Voice channel 64 8 3

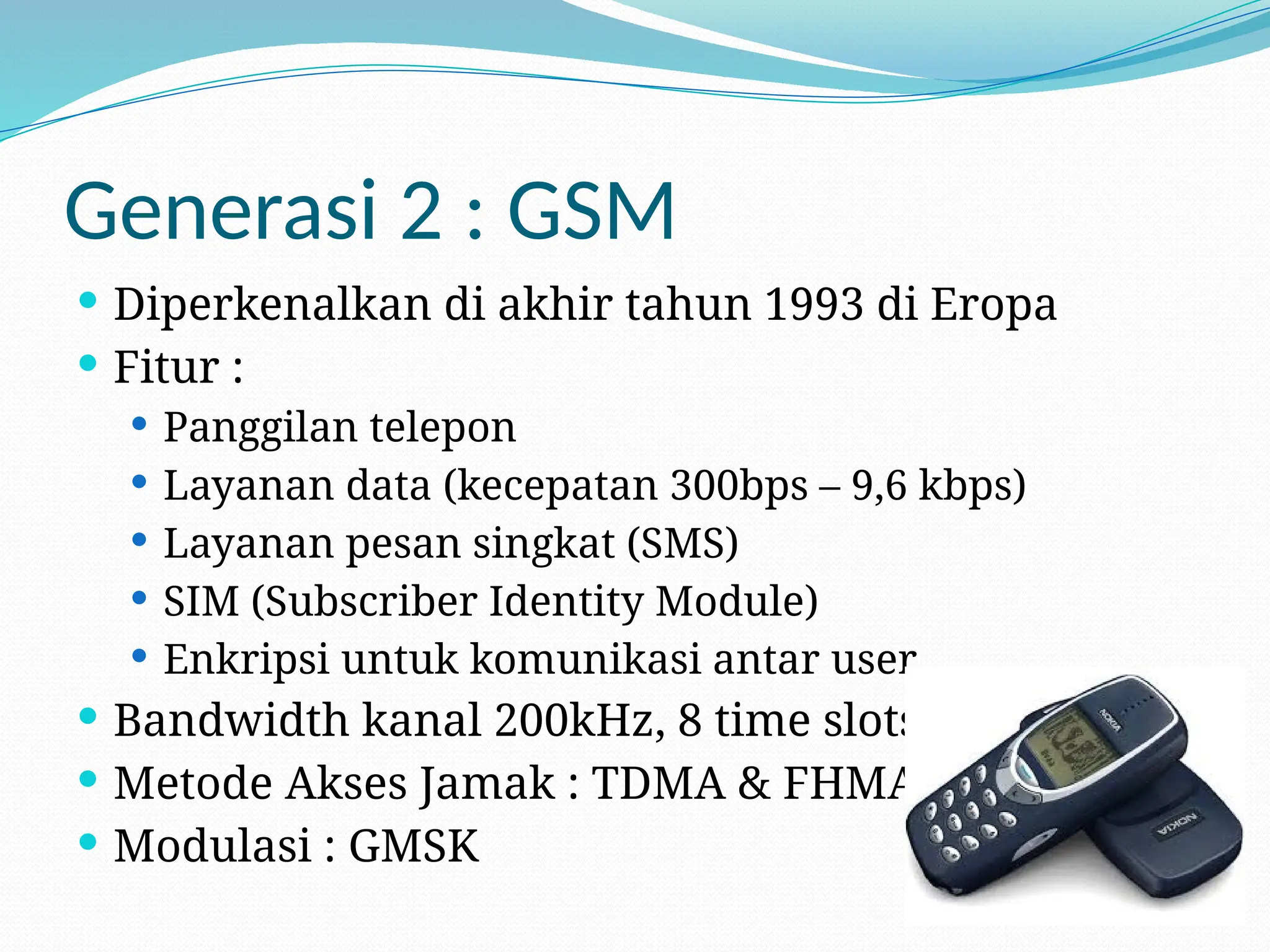

7. Generasi 2 : GSM
 Diperkenalkan di akhir tahun 1993 di Eropa
 Fitur :
 Panggilan telepon
 Layanan data (kecepatan 300bps – 9,6 kbps)
 Layanan pesan singkat (SMS)
 SIM (Subscriber Identity Module)
 Enkripsi untuk komunikasi antar user
 Bandwidth kanal 200kHz, 8 time slots
 Metode Akses Jamak : TDMA & FHMA
 Modulasi : GMSK

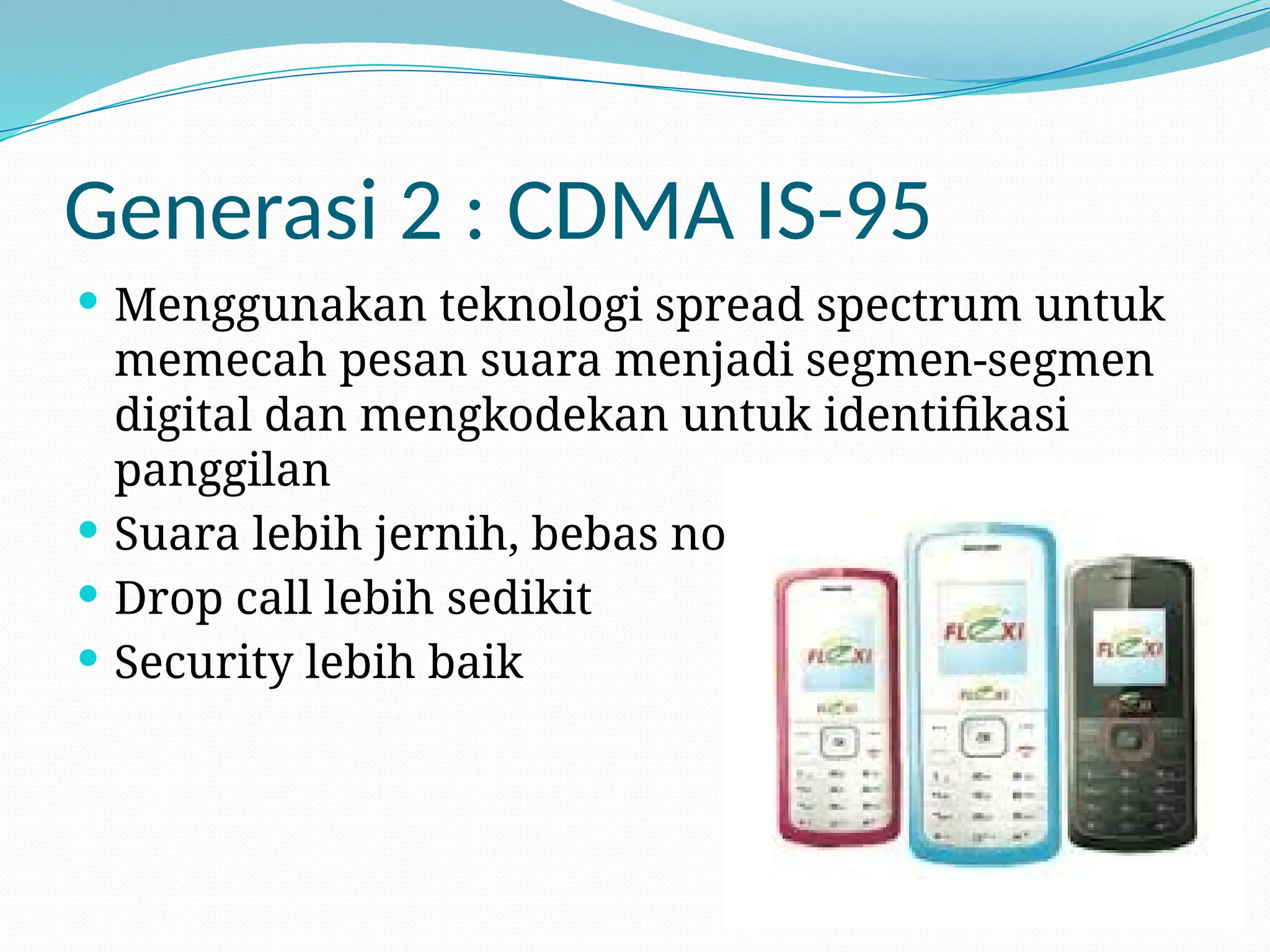

8. Generasi 2 : CDMA IS-95
 Menggunakan teknologi spread spectrum untuk
memecah pesan suara menjadi segmen-segmen
digital dan mengkodekan untuk identifikasi
panggilan
 Suara lebih jernih, bebas noise
 Drop call lebih sedikit
 Security lebih baik

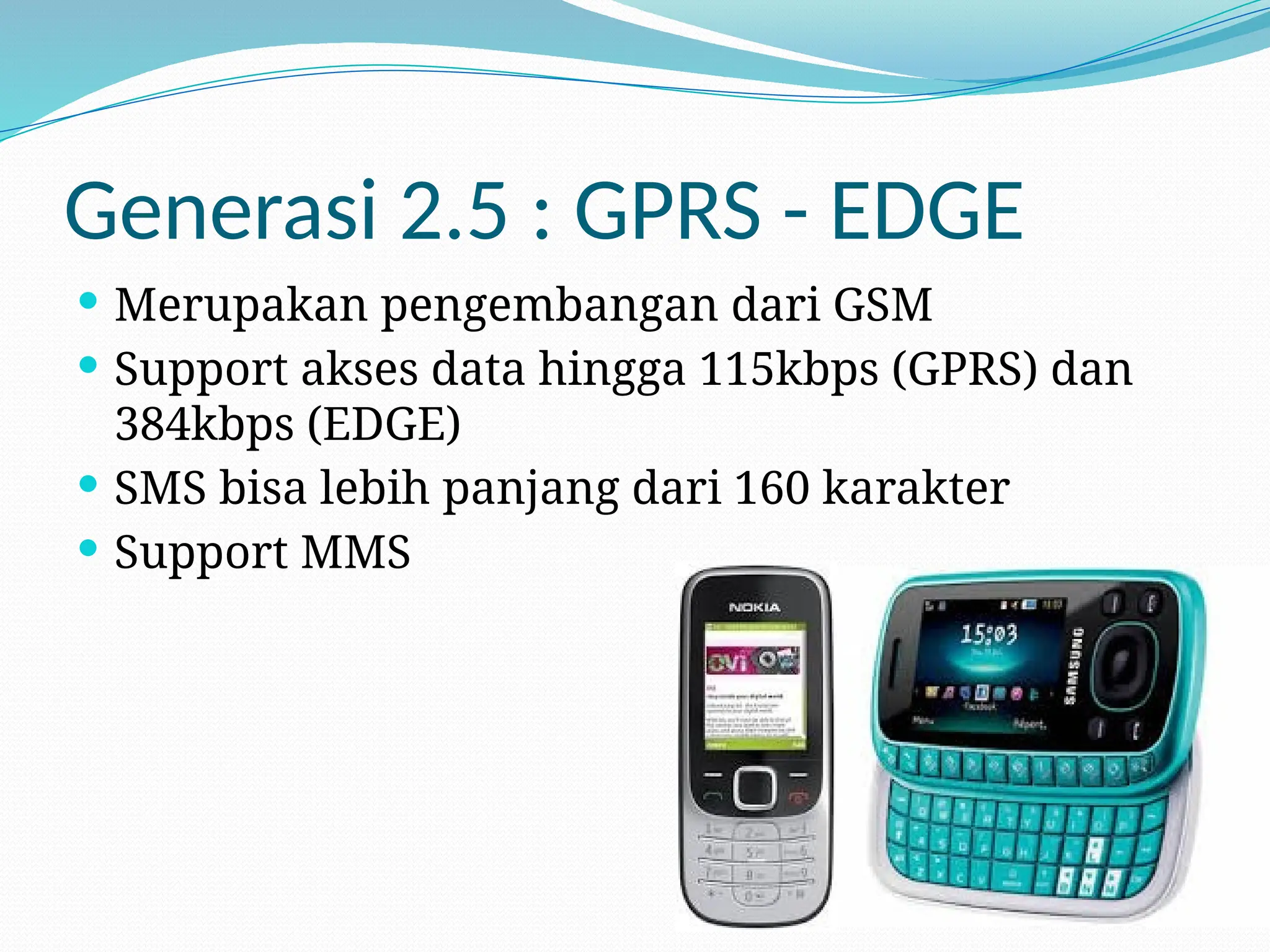

9. Generasi 2.5 : GPRS - EDGE
 Merupakan pengembangan dari GSM
 Support akses data hingga 115kbps (GPRS) dan
384kbps (EDGE)
 SMS bisa lebih panjang dari 160 karakter
 Support MMS

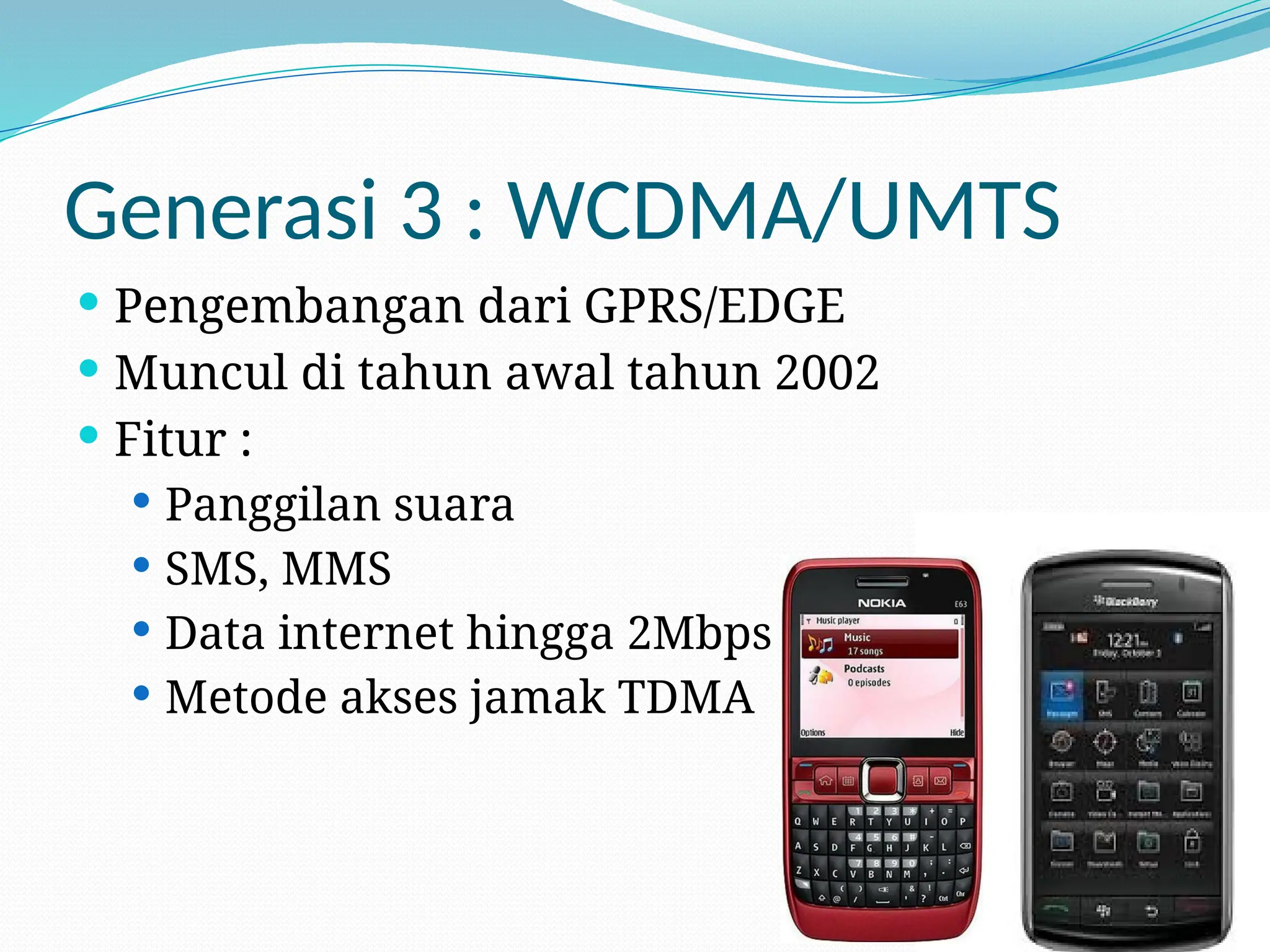

11. Generasi 3 : WCDMA/UMTS
 Pengembangan dari GPRS/EDGE
 Muncul di tahun awal tahun 2002
 Fitur :
 Panggilan suara
 SMS, MMS
 Data internet hingga 2Mbps
 Metode akses jamak TDMA

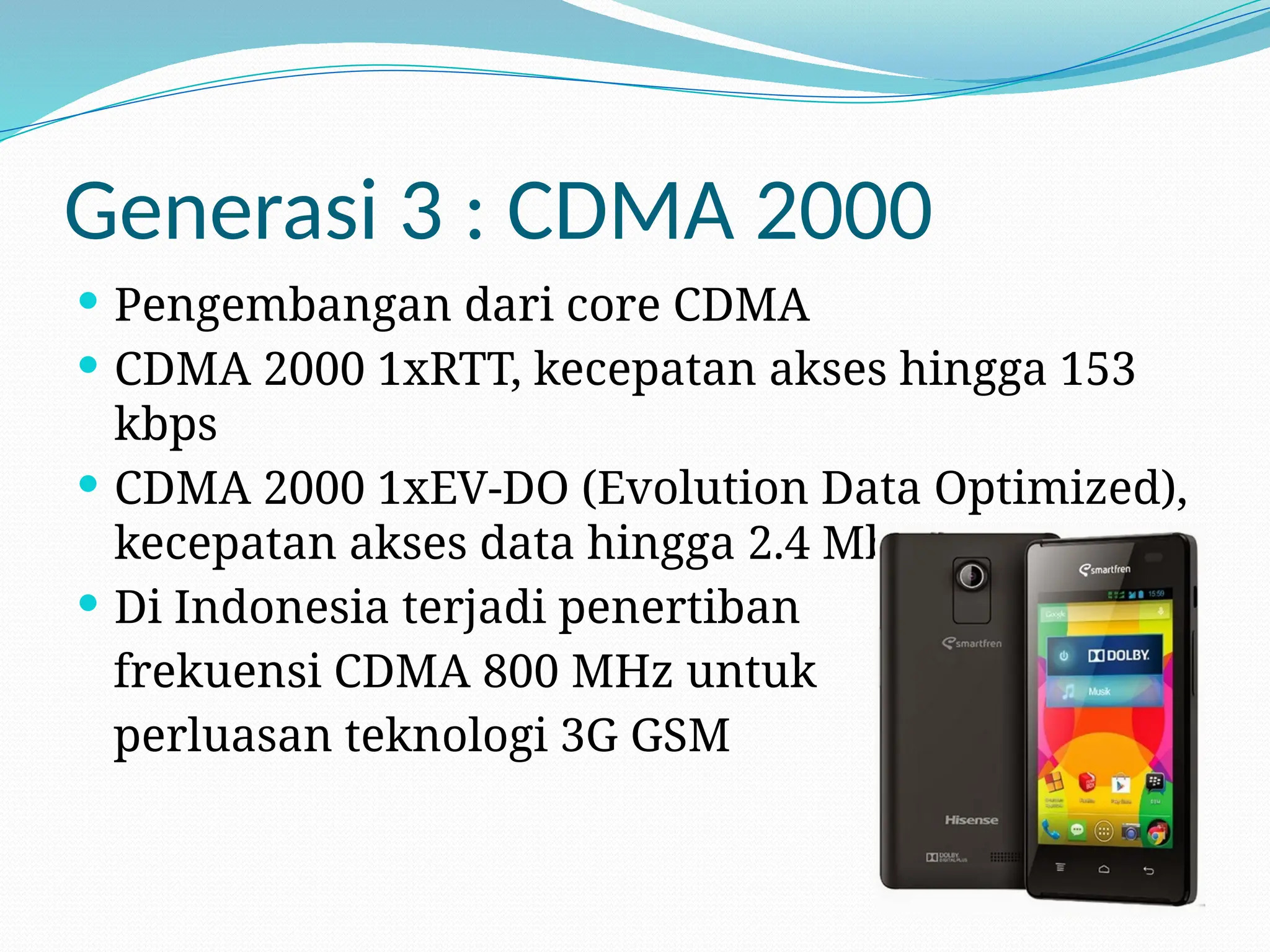

12. Generasi 3 : CDMA 2000
 Pengembangan dari core CDMA
 CDMA 2000 1xRTT, kecepatan akses hingga 153
kbps
 CDMA 2000 1xEV-DO (Evolution Data Optimized),
kecepatan akses data hingga 2.4 Mbps
 Di Indonesia terjadi penertiban
frekuensi CDMA 800 MHz untuk
perluasan teknologi 3G GSM

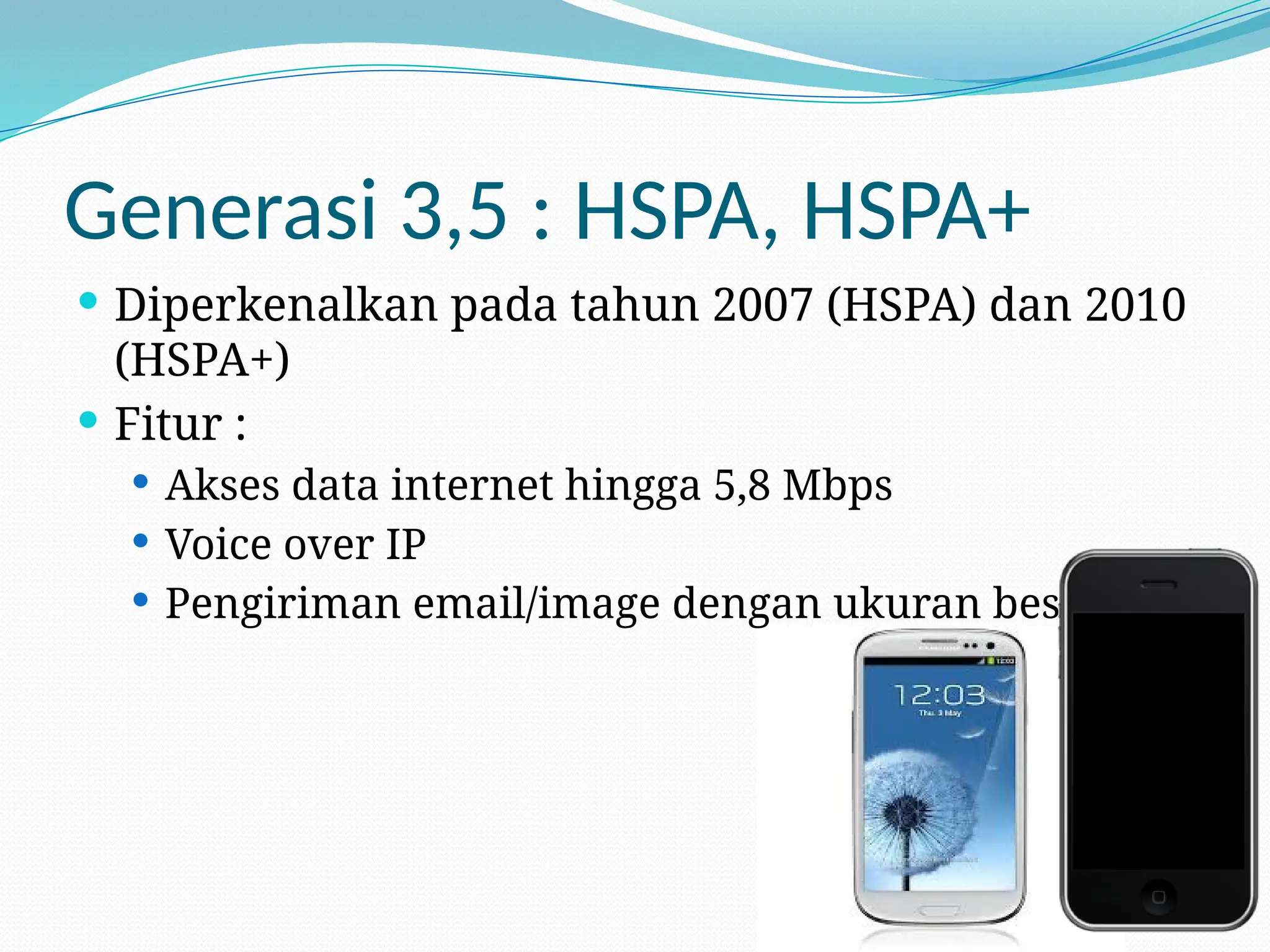

13. Generasi 3,5 : HSPA, HSPA+
 Diperkenalkan pada tahun 2007 (HSPA) dan 2010
(HSPA+)
 Fitur :
 Akses data internet hingga 5,8 Mbps
 Voice over IP
 Pengiriman email/image dengan ukuran besar

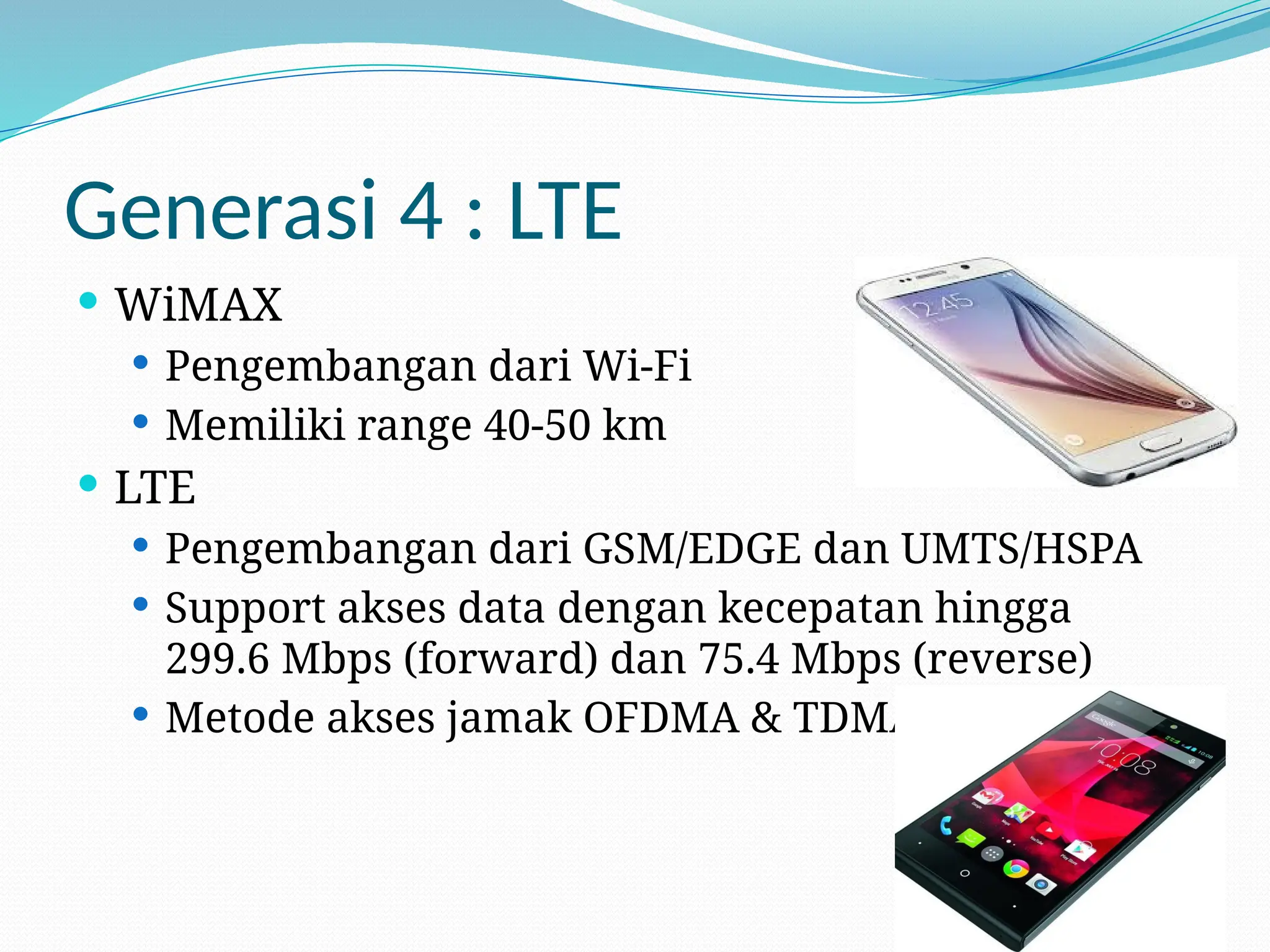

14. Generasi 4 : LTE
 WiMAX
 Pengembangan dari Wi-Fi
 Memiliki range 40-50 km
 LTE
 Pengembangan dari GSM/EDGE dan UMTS/HSPA
 Support akses data dengan kecepatan hingga
299.6 Mbps (forward) dan 75.4 Mbps (reverse)
 Metode akses jamak OFDMA & TDMA
