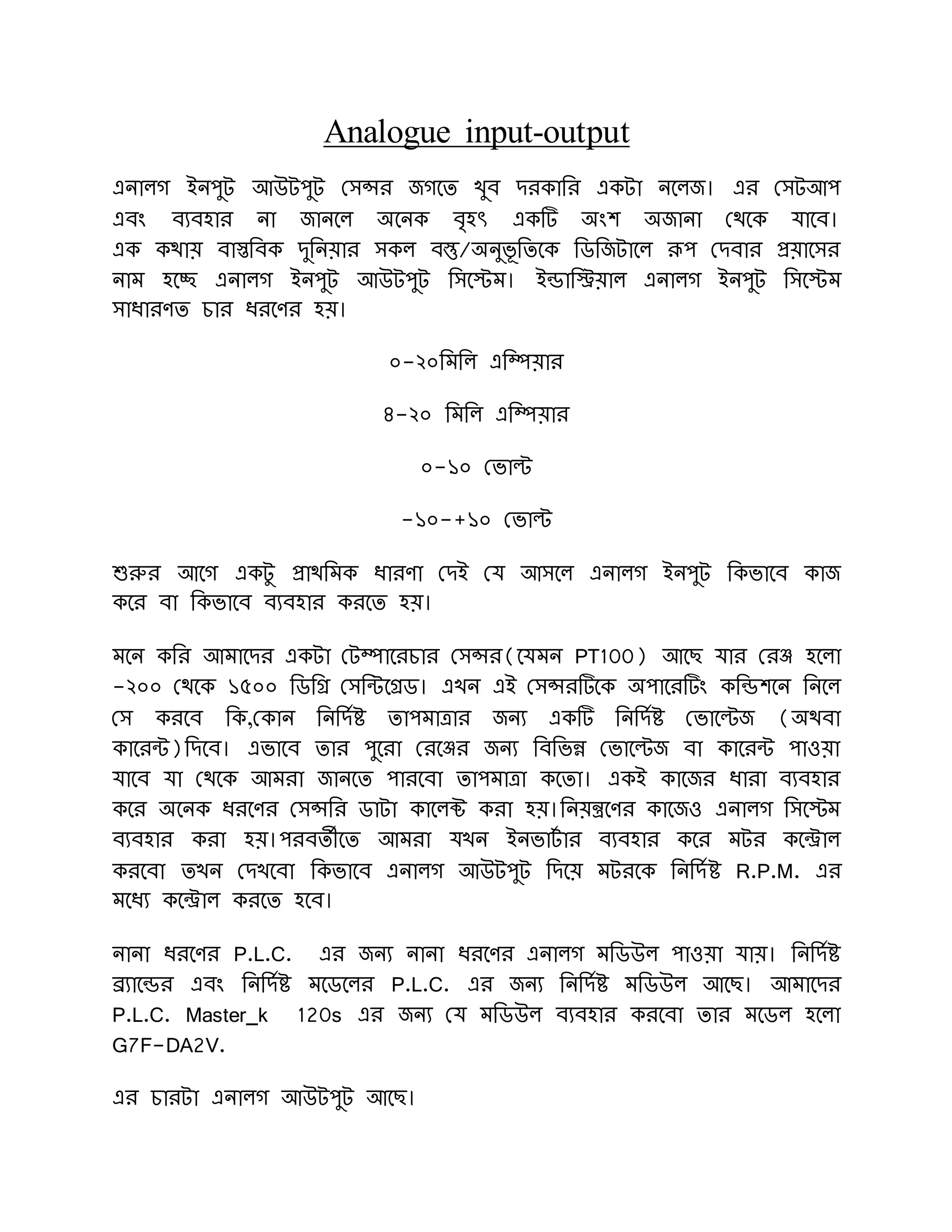

1. Analogue input-output
এনালগ ইনপুট আউটপুট সেন্সর জগতে খুব দরকারর একটা নতলজ। এর সেটআপ
এবং বযবহার না জানতল অতনক বৃহৎ একটি অংশ অজানা সেতক যাতব।
এক কোয় বাস্তরবক দুরনয়ার েকল বস্তু/অনুভূ রেতক রিরজটাতল রূপ সদবার প্রয়াতের
নাম হতে এনালগ ইনপুট আউটপুট রেতেম। ইন্ডারিয়াল এনালগ ইনপুট রেতেম
োধারণে চার ধরতণর হয়।
০-২০রমরল এরিয়ার
৪-২০ রমরল এরিয়ার
০-১০ সভাল্ট
-১০-+১০ সভাল্ট
শুরুর আতগ একটু প্রােরমক ধারণা সদই সয আেতল এনালগ ইনপুট রকভাতব কাজ
কতর বা রকভাতব বযবহার করতে হয়।
মতন করর আমাতদর একটা সটিাতরচার সেন্সর(তযমন PT100) আতে যার সরঞ্জ হতলা
-২০০ সেতক ১৫০০ রিরি সেরিতিি। এখন এই সেন্সরটিতক অপাতরটিং করন্ডশতন রনতল
সে করতব রক,সকান রনরদিষ্ট োপমাত্রার জনয একটি রনরদিষ্ট সভাতল্টজ (অেবা
কাতরি)রদতব। এভাতব োর পুতরা সরতঞ্জর জনয রবরভন্ন সভাতল্টজ বা কাতরি পাওয়া
যাতব যা সেতক আমরা জানতে পারতবা োপমাত্রা কতো। একই কাতজর ধারা বযবহার
কতর অতনক ধরতণর সেন্সরর িাটা কাতলক্ট করা হয়।রনয়ন্ত্রতণর কাতজও এনালগ রেতেম
বযবহার করা হয়।পরবেীতে আমরা যখন ইনভাটি ার বযবহার কতর মটর কতরাল
করতবা েখন সদখতবা রকভাতব এনালগ আউটপুট রদতয় মটরতক রনরদি ষ্ট R.P.M. এর
মতধয কতরাল করতে হতব।
নানা ধরতণর P.L.C. এর জনয নানা ধরতণর এনালগ মরিউল পাওয়া যায়। রনরদিষ্ট
ব্র্যাতন্ডর এবং রনরদিষ্ট মতিতলর P.L.C. এর জনয রনরদিষ্ট মরিউল আতে। আমাতদর
P.L.C. Master_k 120s এর জনয সয মরিউল বযবহার করতবা োর মতিল হতলা
G7F-DA2V.
এর চারটা এনালগ আউটপুট আতে।

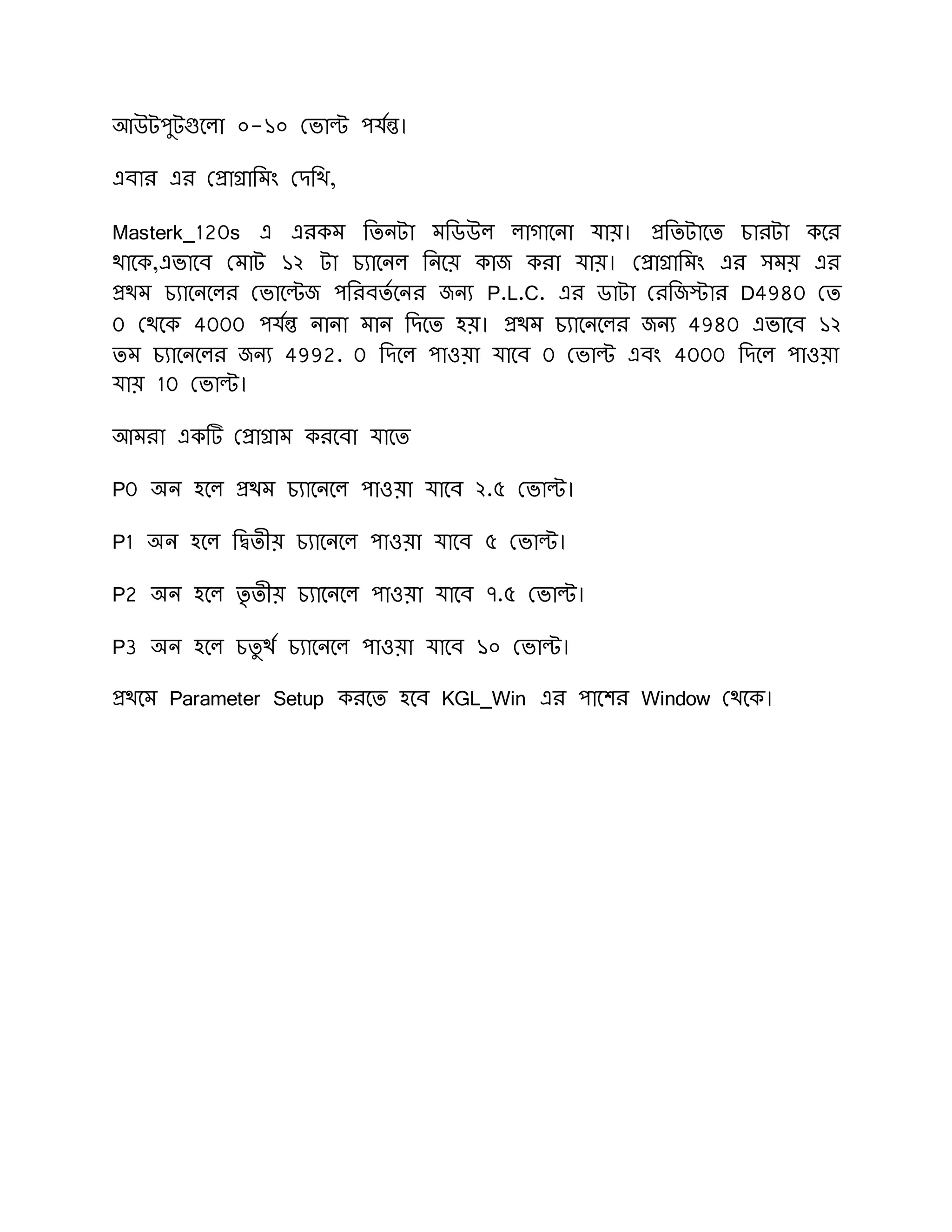

2. আউটপুটগুতলা ০-১০ সভাল্ট পযিন্ত।
এবার এর সপ্রািারমং সদরখ,
Masterk_120s এ এরকম রেনটা মরিউল লাগাতনা যায়। প্ররেটাতে চারটা কতর
োতক,এভাতব সমাট ১২ টা চযাতনল রনতয় কাজ করা যায়। সপ্রািারমং এর েময় এর
প্রেম চযাতনতলর সভাতল্টজ পররবেি তনর জনয P.L.C. এর িাটা সররজোর D4980 সে
0 সেতক 4000 পযিন্ত নানা মান রদতে হয়। প্রেম চযাতনতলর জনয 4980 এভাতব ১২
েম চযাতনতলর জনয 4992. 0 রদতল পাওয়া যাতব 0 সভাল্ট এবং 4000 রদতল পাওয়া
যায় 10 সভাল্ট।
আমরা একটি সপ্রািাম করতবা যাতে
P0 অন হতল প্রেম চযাতনতল পাওয়া যাতব ২.৫ সভাল্ট।
P1 অন হতল রিেীয় চযাতনতল পাওয়া যাতব ৫ সভাল্ট।
P2 অন হতল েৃ েীয় চযাতনতল পাওয়া যাতব ৭.৫ সভাল্ট।
P3 অন হতল চেু েি চযাতনতল পাওয়া যাতব ১০ সভাল্ট।
প্রেতম Parameter Setup করতে হতব KGL_Win এর পাতশর Window সেতক।

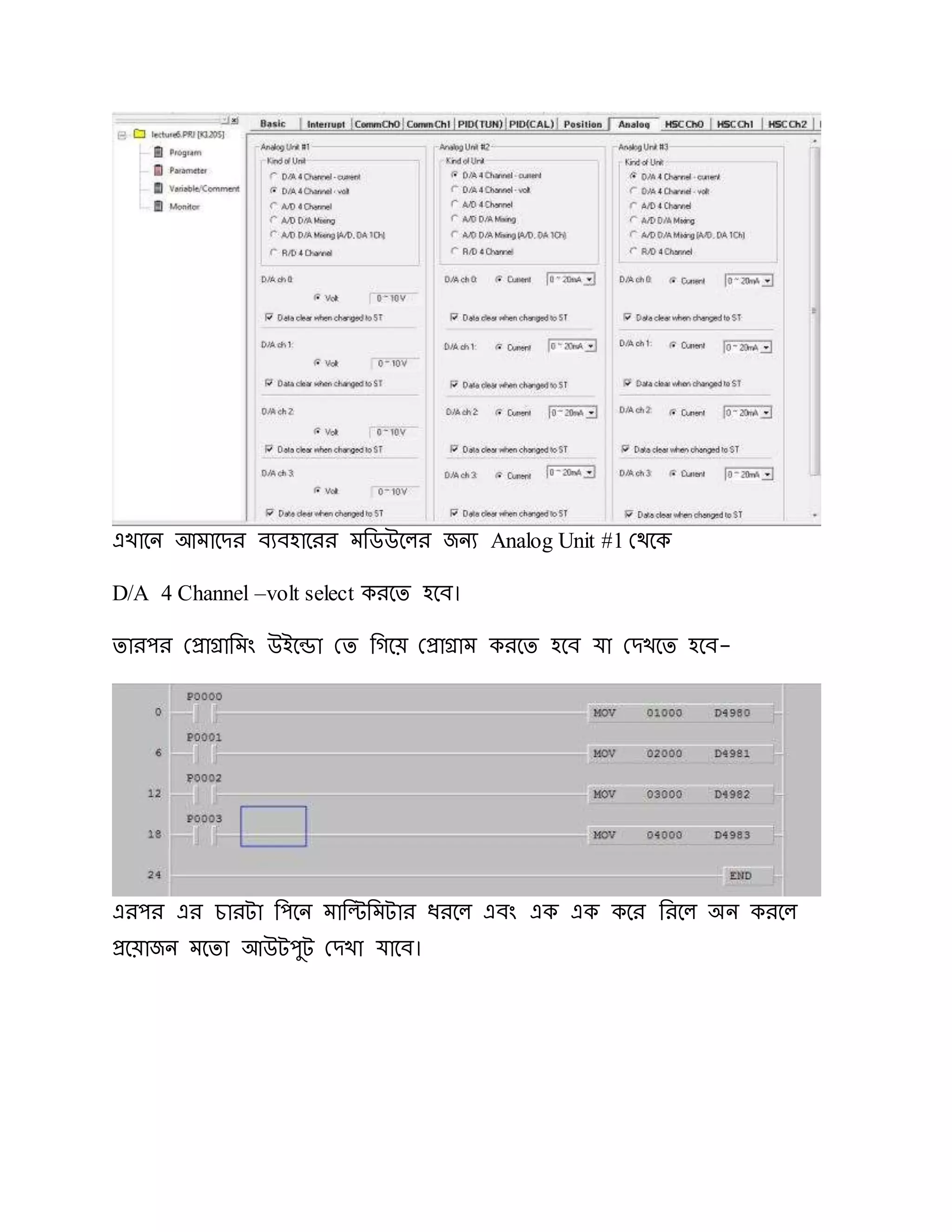

3. এখাতন আমাতদর বযবহাতরর মরিউতলর জনয Analog Unit #1 সেতক
D/A 4 Channel –volt select করতে হতব।
োরপর সপ্রািারমং উইতন্ডা সে রগতয় সপ্রািাম করতে হতব যা সদখতে হতব-
এরপর এর চারটা রপতন মারল্টরমটার ধরতল এবং এক এক কতর ররতল অন করতল
প্রতয়াজন মতো আউটপুট সদখা যাতব।
