ベアメタルサーバでHYPER-V を使ってみた（HYPER-Vレプリカ編）
- 1.
- 2.

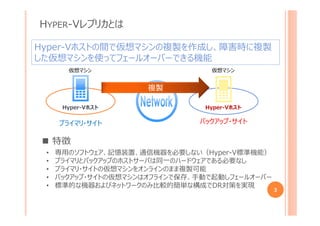

- 3. HYPER-Vレプリカとは 3 Hyper-Vホストの間で仮想マシンの複製を作成し、障害時に複製 した仮想マシンを使ってフェールオーバーできる機能 Hyper-Vホスト Hyper-Vホスト 複製複製 仮想マシン 仮想マシン プライマリ・サイトバックアップ・サイト 特徴 • 専用のソフトウェア、記憶装置、通信機器を必要しない（Hyper-V標準機能） • プライマリとバックアップのホストサーバは同一のハードウェアである必要なし • プライマリ・サイトの仮想マシンをオンラインのまま複製可能 • バックアップ・サイトの仮想マシンはオフラインで保存、手動で起動しフェールオーバー • 標準的な機器およびネットワークのみ比較的簡単な構成でDR対策を実現

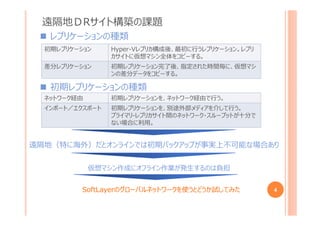

- 4. 遠隔地ＤRサイト構築の課題 4 レプリケーションの種類 初期レプリケーション Hyper-Vレプリカ構成後、最初に⾏うレプリケーション。レプリ カサイトに仮想マシン全体をコピーする。 差分レプリケーション 初期レプリケーション完了後、指定された時間毎に、仮想マシ ンの差分データをコピーする。 初期レプリケーションの種類 ネットワーク経由初期レプリケーションを、ネットワーク経由で⾏う。 インポート／エクスポート 初期レプリケーションを、別途外部メディアを介して⾏う。 プライマリ-レプリカサイト間のネットワーク・スループットが十分で ない場合に利用。 遠隔地（特に海外）だとオンラインでは初期バックアップが事実上不可能な場合あり 仮想マシン作成にオフライン作業が発生するのは負担 SoftLayerのグローバルネットワークを使うとどうか試してみた

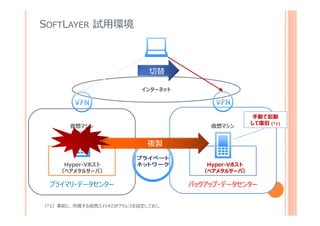

- 5. SOFTLAYER 試用環境 Hyper-Vホスト （ベアメタルサーバ） Hyper-Vホスト （ベアメタルサーバ） 複製複製 仮想マシン 仮想マシン プライマリ・データセンターバックアップ・データセンター インターネット 切替切替 手動で起動 して復旧 (*1) （*1）事前に、所属する仮想スイッチとIPアドレスを設定しておく。

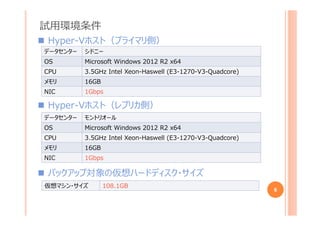

- 6. 試用環境条件 6 Hyper-Vホスト（プライマリ側） データセンター シドニー OS MicrosoftWindows 2012 R2 x64 CPU 3.5GHz Intel Xeon-Haswell (E3-1270-V3-Quadcore) メモリ 16GB NIC 1Gbps Hyper-Vホスト（レプリカ側） データセンター モントリオール OS Microsoft Windows 2012 R2 x64 CPU 3.5GHz Intel Xeon-Haswell (E3-1270-V3-Quadcore) メモリ 16GB NIC 1Gbps バックアップ対象の仮想ハードディスク・サイズ 仮想マシン・サイズ 108.1GB

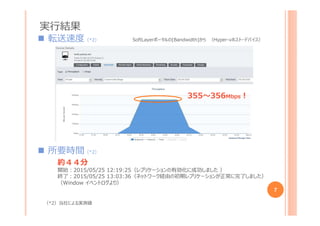

- 7. 実⾏結果 7 355〜356Mbps︕ 転送速度（*2） SoftLayerポータルの[Bandwidth]から （Hyper-vホスト・デバイス） 所要時間（*2） 約４４分 開始︓2015/05/2512:19:25（レプリケーションの有効化に成功しました ） 終了︓2015/05/25 13:03:36（ネットワーク経由の初期レプリケーションが正常に完了しました） （Window イベントログより） （*2）当社による実測値

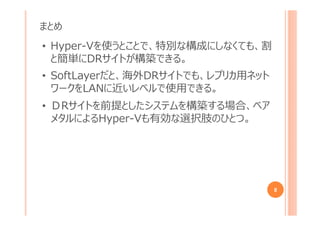

- 8. まとめ 8 • Hyper-Vを使うとことで、特別な構成にしなくても、割 と簡単にDRサイトが構築できる。 • SoftLayerだと、海外DRサイトでも、レプリカ用ネット ワークをLANに近いレベルで使用できる。 •ＤRサイトを前提としたシステムを構築する場合、ベア メタルによるHyper-Vも有効な選択肢のひとつ。
