Raimonds Pakšķis, Viesmann

1. ©ViessmannWerke
Referent
Viessmann Akademie
Gāzes
Kondensācijas
Apkures tehnikas
Priekšrocības
Raimonds Pakšķis
Viessmann Latvija
Tirdzniecības vadītājs
14.05.2020.

2. ©ViessmannWerke
Kondensācijas tipa apkures katli
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite2
 Zemas darba temperatūras
samazinās starojuma un dīkstāves zudumi
 Zema dūmgāžu temperatūra
samazinās zudumi ar dūmgāzēm
 Kondensācijas efekts
Papildus tiek iegūts kondensācijas siltums
Kondensācijas tipa apkures katli ļauj
kardināli samazināt gāzes patēriņu
visās apkures sistēmās. Zemu
temperatūru sistēmās ieguvums būs
īpaši izteikts.
Vienkāršojas arī sistēmas apsaiste,
jo katls nav jāaizsargā pret zemu
atgaitas temperatūru.

3. ©ViessmannWerke
Kā ir iespējama apkures katla lietderība virs 100%
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite3
Lai varētu salīdzināt dažādus apkures katlus,
siltumtehnikā lietderības aprēķinos tiek izmantota
kurināmā zemākā siltumspēja (Hi), kas sevī neietver
papildus siltumu, kuru ir iespējams iegūt kondensējot
ūdens tvaiku no dūmgāzēm.
Tādēļ, ja gribam korekti aprēķināt gāzes patēriņu
kondensācijas tipa apkures katliem, nākas
samierināties ar situāciju, ka lietderības koeficients var
pārsniegt 100%.
Dabasgāzes siltumspēja (Gaso) ir ap 9,3 kWh/m3 (8000 kcal/m3)

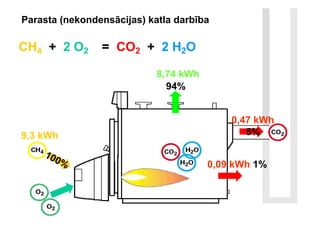

4. 0,47 kWh
5%
0,09 kWh 1%
9,3 kWh
8,74 kWh
CH4 + 2 O2 = CO2 + 2 H2O
Parasta (nekondensācijas) katla darbība

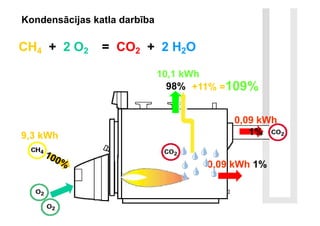

5. 0,09 kWh
1%
0,09 kWh 1%
9,3 kWh
10,1 kWh
CH4 + 2 O2 = CO2 + 2 H2O
Kondensācijas katla darbība

6. ©ViessmannWerke

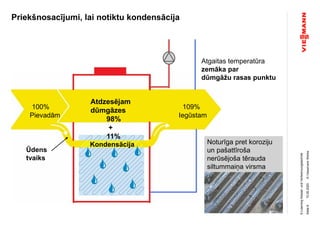

Priekšnosacījumi, lai notiktu kondensācija
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite6
Atgaitas temperatūra
zemāka par
dūmgāžu rasas punktu
100% 109%
Pievadām Iegūstam
Kondensācija
Atdzesējam
dūmgāzes
98%
+
11%
Noturīga pret koroziju
un pašattīroša
nerūsējoša tērauda
siltummaiņa virsma
Ūdens
tvaiks

7. ©ViessmannWerke

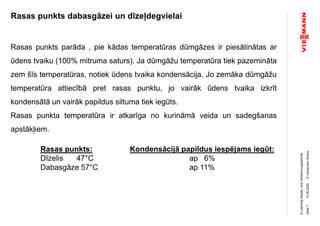

Rasas punkts dabasgāzei un dīzeļdegvielai
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite7
Rasas punkts parāda , pie kādas temperatūras dūmgāzes ir piesātinātas ar
ūdens tvaiku (100% mitruma saturs). Ja dūmgāžu temperatūra tiek pazemināta
zem šīs temperatūras, notiek ūdens tvaika kondensācija. Jo zemāka dūmgāžu
temperatūra attiecībā pret rasas punktu, jo vairāk ūdens tvaika izkrīt
kondensātā un vairāk papildus siltuma tiek iegūts.
Rasas punkta temperatūra ir atkarīga no kurināmā veida un sadegšanas
apstākļiem.
Rasas punkts: Kondensācijā papildus iespējams iegūt:
Dīzelis 47°C ap 6%
Dabasgāze 57°C ap 11%

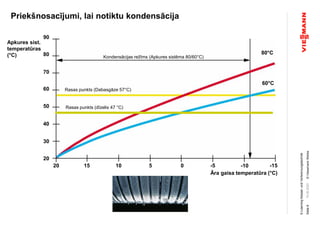

8. ©ViessmannWerke
Priekšnosacījumi, lai notiktu kondensācija
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite8
20 15 10 5 0 -5 -10 -15
Āra gaisa temperatūra (°C)
Apkures sist.
temperatūras
(°C)
20
30
40
50
60
90
Rasas punkts (Dabasgāze 57°C)
80°C
60°C
80
70
Rasas punkts (dīzelis 47 °C)
Kondensācijas režīms (Apkures sistēma 80/60°C)

9. ©ViessmannWerke

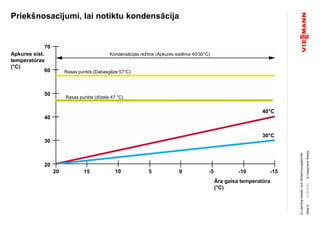

Priekšnosacījumi, lai notiktu kondensācija
15.05.2020
E-LearningKessel-undVerbrennungstechnik
Seite9
20 15 10 5 0 -5 -10 -15
Āra gaisa temperatūra
(°C)
Apkures sist.
temperatūras
(°C)
20
30
40
50
60
70
Kondensācijas režīms (Apkures sistēma 40/30°C)
Rasas punkts (Dabasgāze 57°C)
30°C
40°C
Rasas punkts (dīzelis 47 °C)

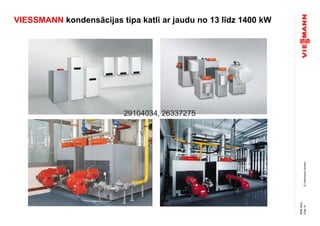

10. ©ViessmannWerke
VIESSMANN kondensācijas tipa katli ar jaudu no 13 līdz 1400 kW
Folie10
NMAMuG
29104034, 26337275

11. ©ViessmannWerke
11
Nākamās paaudzes Viessmann gāzes kondensācijas katls
_ precīzs
_ Ultraplakans priekšējais
panelis
_ Diamond Edge
_ seamless
_ Vitopērļubalta krāsa
_ gaismas diode

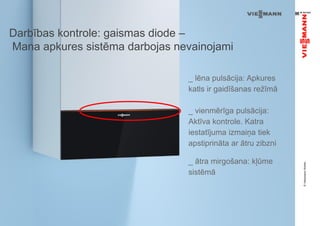

12. ©ViessmannWerke
Darbības kontrole: gaismas diode –
Mana apkures sistēma darbojas nevainojami
_ lēna pulsācija: Apkures
katls ir gaidīšanas režīmā
_ vienmērīga pulsācija:
Aktīva kontrole. Katra
iestatījuma izmaiņa tiek
apstiprināta ar ātru zibzni
_ ātra mirgošana: kļūme
sistēmā

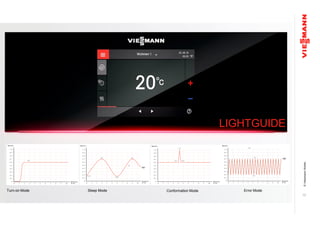

13. ©ViessmannWerke
13
Error ModeConformation ModeSleep ModeTurn-on Mode
LIGHTGUIDE

14. ©ViessmannWerke

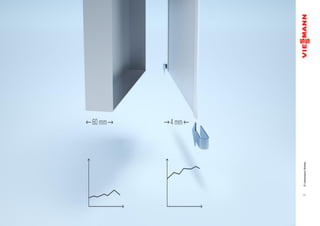

14

15. ©ViessmannWerke
15
Kompakts
Par 100mm
samazināts
augstums

16. ©ViessmannWerke
Seite16
Kas padara Jūsu
ikdienu vieglāku ?

17. ©ViessmannWerke
Seite17

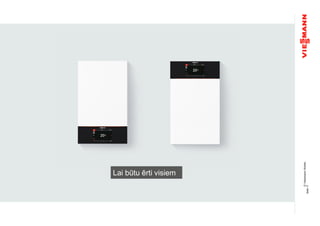

Lai būtu ērti visiem

18. ©ViessmannWerke
18

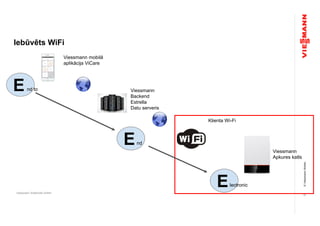

Viessmann mobilā
aplikācija ViCare
Viessmann
Backend
Estrella
Datu serveris
Klienta Wi-Fi
E
Viessmann
Apkures katls
nd to
Iebūvēts WiFi
End
Electronic
Viessmann Elektronik GmbH

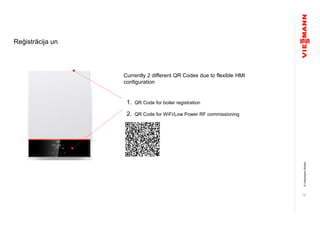

19. ©ViessmannWerke
Reģistrācija un
19
Currently 2 different QR Codes due to flexible HMI
configuration
1. QR Code for boiler registration
2. QR Code for WiFi/Low Power RF commissioning

20. ©ViessmannWerke
20

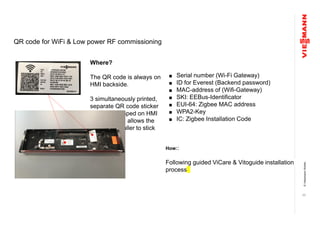

QR code for WiFi & Low power RF commissioning
Where?
The QR code is always on
HMI backside.
3 simultaneously printed,
separate QR code sticker
are loosely taped on HMI
backside and allows the
enduser/installer to stick
the sticker.
■ Serial number (Wi-Fi Gateway)
■ ID for Everest (Backend password)
■ MAC-address of (Wifi-Gateway)
■ SKI: EEBus-Identificator
■ EUI-64: Zigbee MAC address
■ WPA2-Key
■ IC: Zigbee Installation Code
How::
Following guided ViCare & Vitoguide installation
process

21. ©ViessmannWerke
21
Tehniskie risinājumi, kas ļauj optimāli izmantot kondensācijas efektu
MatriX tipa deglis nodrošina
optimālu degšanas režīmu pie
jebkuriem apstākļiem, ļoti plašu
jaudas modulācijas diapazonu
un ekstrēmi zemas kaitīgo
izmešu vērtības.

22. ©ViessmannWerke
22
Tehniskie risinājumi, kas ļauj optimāli izmantot kondensācijas efektu
MatriX tipa deglis nodrošina
optimālu degšanas režīmu pie
jebkuriem apstākļiem, ļoti plašu
jaudas modulācijas diapazonu
un ekstrēmi zemas kaitīgo
izmešu vērtības.
Modulācijas
diapazons līdz
1:17
Augstāka efektivitāte ,
mazāks ieslēgšanās /
izslēgšanaš ciklu skaits
Sadegšanas
kontrole
vienkārša iekārtas
iedarbināšana , zems emisiju
līmenis , augsta efektivitāte
Automātiska
gāzes veida
noteikšana
vienkārša iekārtas
iedarbināšana
Autoātiska
liesmas
adapcija
Vienkārša iekārtas
iedarbināšana , max.
komforts
Automātiska
dūmvada
pretestības
noteikšana
Vienkārša iekārtas
iedarbināšana , max.
komforts
Lambda Pro PLUS un Īpašas konstrukcijas nerūsējošā tērauda
siltummainis
Īpašas konstrukcijas nerūsējošā mmainis ir
noturīgs pret kondensāta iedarbību un
konstrukcijas nerūsējošā tērauda
siltunodrošina optimālu siltuma atdevi.
Siltummainis saglabā nemainīgi augstu
efektivitāti visu darba mūžu.

23. ©ViessmannWerke

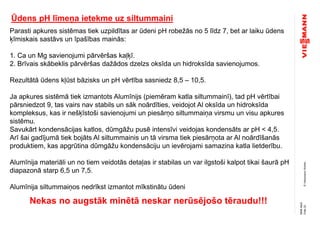

Ūdens pH līmeņa ietekme uz siltummaini
Parasti apkures sistēmas tiek uzpildītas ar ūdeni pH robežās no 5 līdz 7, bet ar laiku ūdens
ķīmiskais sastāvs un īpašības mainās:
1. Ca un Mg savienojumi pārvēršas kaļķī.
2. Brīvais skābeklis pārvēršas dažādos dzelzs oksīda un hidroksīda savienojumos.
Rezultātā ūdens kļūst bāzisks un pH vērtība sasniedz 8,5 – 10,5.
Ja apkures sistēmā tiek izmantots Alumīnijs (piemēram katla siltummainī), tad pH vērtībai
pārsniedzot 9, tas vairs nav stabils un sāk noārdīties, veidojot Al oksīda un hidroksīda
kompleksus, kas ir nešķīstoši savienojumi un piesārņo siltummaiņa virsmu un visu apkures
sistēmu.
Savukārt kondensācijas katlos, dūmgāžu pusē intensīvi veidojas kondensāts ar pH < 4,5.
Arī šai gadījumā tiek bojāts Al siltummainis un tā virsma tiek piesārņota ar Al noārdīšanās
produktiem, kas apgrūtina dūmgāžu kondensāciju un ievērojami samazina katla lietderību.
Alumīnija materiāli un no tiem veidotās detaļas ir stabilas un var ilgstoši kalpot tikai šaurā pH
diapazonā starp 6,5 un 7,5.
Alumīnija siltummaiņos nedrīkst izmantot mīkstinātu ūdeni
Nekas no augstāk minētā neskar nerūsējošo tēraudu!!!
Folie23
NMAMuG

24. ©ViessmannWerke
Kādēļ ūdens sagatavošana ?
Uzpildes un papildināšanas ūdens apkures sistēmām
Apkures sistēmu uzpildes un papildināšanas ūdenī atrodas noteikts
daudzums kaļķa – atkarībā no ūdens cietības rādītāja.
Kaļķis pamatā veidojas sistēmas karstākajā punktā – tātad katla
siltummainī – pie tam izgulsnējas viss ūdenī esošais kaļķa daudzums.
Daudz ūdens – daudz kaļķa - und viss apkures katlā.
Tas attiecas uz visiem katliem.
- neatkarīgi no materiāla (tērauds, čuguns, nerūsējošais tērauds)
- neatkarīgi no katla ražotāja
Folie24
NMAMuG

25. ©ViessmannWerke

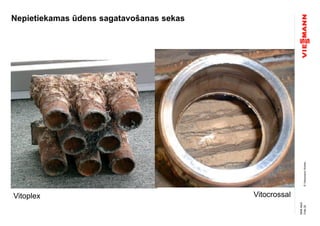

Nepietiekamas ūdens sagatavošanas sekas
Vitoplex Vitocrossal
Folie25
NMAMuG

26. ©ViessmannWerke
Kaļķa aplikuma ietekme uz katla efektivitāti
Tērauda caurule
0%
20%
40%
60%
80%
100%
0 2 4 6 8 10
Kalkschicht in mm
Siltuma vadītspēja W/mK
0 mm 1 mm 2 mm
350 - 370 60 - 70 30 - 40
Lietderības koeficients
Siltuma vadītspēja
Uzpildes un papildināšanas ūdens VDI 2035
Folie26
NMAMuG

27. ©ViessmannWerke

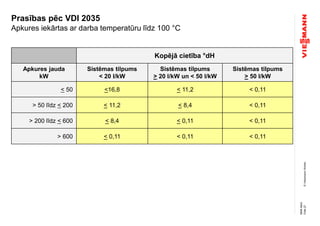

Prasības pēc VDI 2035
Apkures iekārtas ar darba temperatūru līdz 100 °C
Gesamthärte in °dH
Gesamtheizleistung
in kW
Anlagenvolumen
< 20 l/kW
Anlagenvolumen
> 20 l/kW und < 50 l/kW
Anlagenvolumen
> 50 l/kW
< 50 keine Anforderungen*) < 11,2 < 0,11
> 50 bis < 200 < 11,2 < 8,4 < 0,11
> 200 bis < 600 < 8,4 < 0,11 < 0,11
> 600 < 0,11 < 0,11 < 0,11
Folie27
NMAMuG
Kopējā cietība °dH
Apkures jauda
kW
Sistēmas tilpums
< 20 l/kW
Sistēmas tilpums
> 20 l/kW un < 50 l/kW
Sistēmas tilpums
> 50 l/kW
< 50 <16,8 < 11,2 < 0,11
> 50 līdz < 200 < 11,2 < 8,4 < 0,11
> 200 līdz < 600 < 8,4 < 0,11 < 0,11
> 600 < 0,11 < 0,11 < 0,11

28. ©ViessmannWerke

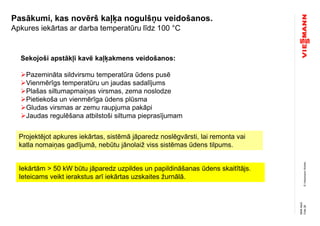

Pasākumi, kas novērš kaļķa nogulšņu veidošanos.
Apkures iekārtas ar darba temperatūru līdz 100 °C
Sekojoši apstākļi kavē kaļķakmens veidošanos:
Pazemināta sildvirsmu temperatūra ūdens pusē
Vienmērīgs temperatūru un jaudas sadalījums
Plašas siltumapmaiņas virsmas, zema noslodze
Pietiekoša un vienmērīga ūdens plūsma
Gludas virsmas ar zemu raupjuma pakāpi
Jaudas regulēšana atbilstoši siltuma pieprasījumam
Iekārtām > 50 kW būtu jāparedz uzpildes un papildināšanas ūdens skaitītājs.
Ieteicams veikt ierakstus arī iekārtas uzskaites žurnālā.
Projektējot apkures iekārtas, sistēmā jāparedz noslēgvārsti, lai remonta vai
katla nomaiņas gadījumā, nebūtu jānolaiž viss sistēmas ūdens tilpums.
Folie28
NMAMuG

29. ©ViessmannWerke

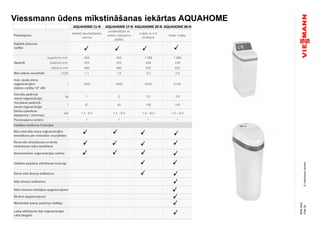

Viessmann ūdens mīkstināšanas iekārtas AQUAHOME
Folie29
NMAMuG
AQUAHOME 11-N AQUAHOME 17-N AQUAHOME 20-N AQUAHOME 30-N
Pielietojums
dzīvokļi daudzdzīvokļu
namos
privātmāšjas ar
nelielu dzīvojamo
platību
mājās ar 4-5
cilvēkiem
lielās mājās
Digitālā plūsmas
vadība
augstums mm 650 822 1 086 1 086
platums mm 300 302 438 438
dziļums mm 480 480 524 524
Max.ūdens caurplūde m3/h 1,1 1,9 2,0 2,8
max. jauda starp
reģenerācijām:
(ūdens cietība 18° dH)
l 1900 3400 4200 6100
Vid.sāls patēriņš
vienai reģenerācijai
kg 1 2 3,2 3,9
Vid.ūdens patēriņš
vienai reģenerācijai
l 57 60 105 140
Darba spiediena
diapazons ( min/max)
bar 1,4 - 8,0 1,4 – 8,0 1,4 – 8,0 1,4 – 8,0
Pievienojuma izmērs " 1 1 1 1
Laika attēlojums līdz reģenerācijas
cikla beigām
Mikstinātā ūdens patēriņa rādītājs
Vadības sistēmas funkcijas
Max.intervāla starp reģenerācijām
iestatīšana pie neesošas caurplūdes
Reversās skalošanas un ātrās
skalošanas laika istatīšana
Ekonomiskās reģenerācijas režīms
Uzlādes papildus attīrīšanas funkcija
Zema sāls līmeņa indikators
Sāls līmeņa indikators
Sāls tvertnes iekšējais apgaismojums
Ekrāna apgaismojums
Gabarīti

30. ©ViessmannWerke
Ekonomiskie apsvērumi izvēloties katlu nomaiņai
Katlu nomaiņa
Folie30
NMAMuG

31. ©ViessmannWerke04.10.2011
Folienmaster
Folie31

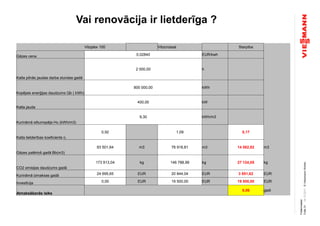

Vitoplex 100 Vitocrossal Starpība
Gāzes cena 0,02840 EUR/kwh
Katla pilnās jaudas darba stundas gadā
2 000,00 h
Kopējais enerģijas daudzums Qb ( kWh)
800 000,00 kWh
Katla jauda
400,00 kW
Kurināmā siltumspēja Hu (kWh/m3)
9,30 kWh/m3
Katla lietderības koeficients η
0,92 1,09 0,17
Gāzes patēriņš gadā Bb(m3)
93 501,64 m3 78 918,81 m3 14 582,82 m3
CO2 emisijas daudzums gadā
173 913,04 kg 146 788,99 kg 27 124,05 kg
Kurināmā izmaksas gadā 24 695,65 EUR 20 844,04 EUR 3 851,62 EUR
Investīcija 0,00 EUR 19 500,00 EUR 19 500,00 EUR
Atmaksāšanās laiks
5,06 gadi
Vai renovācija ir lietderīga ?

32. ©ViessmannWerke04.10.2011
Folienmaster
Folie32

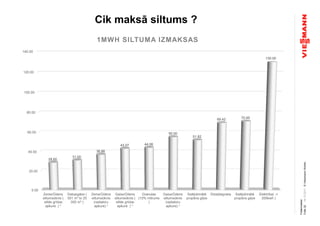

Cik maksā siltums ?
0.00
20.00
40.00
60.00
80.00
100.00
120.00
140.00
Zeme/Ūdens
siltumsūknis (
siltās grīdas
apkure ) *
Dabasgāze (
501 m³ to 25
000 m³ )
Zeme/Ūdens
siltumsūknis
(radiatoru
apkure) *
Gaiss/Ūdens
siltumsūknis (
siltās grīdas
apkure ) *
Granulas
(10% mitrums
)
Gaiss/Ūdens
siltumsūknis
(radiatoru
apkure) *
Sašķidrinātā
propāna gāze
Dīzeļdegviela Sašķidrinātā
propāna gāze
Elektrība( ->
200kwh )
28.60
31.00
36.86
43.07 44.06
55.00
51.82
69.42 70.95
130.00
1MWH SILTUMA IZMAKSAS

33. ©ViessmannWerke
Vielen Dank
PALDIES PAR
UZMANĪBU
