Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 4 Baøi 1 GIAO TIEÁP VÔÙI PHAÀN MEÀM Pro/ENGINEER Wildfire 5.0 Baøi naøy giôùi thieäu veà giao dieän cuûa phaàn meàm Pro/E Wildfire 5.0, heä thoáng menu, caùch ñònh heä ñôn vò veõ vaø caùc chöùc naêng cô baûn, ñaëc bieät löu yù ñeán 3 khaùi nieäm maët phaúng veõ, maët phaúng tham khaûo vaø ñoái töôïng tham khaûo, chuùng ta phaûi naém roõ vaø hieåu thaät kyõ 3 khaùi nieäm naøy, bôûi vì trong quaù trình thieát keá haàu heát caùc leänh ñeàu phaûi duøng ñeán noù. Cuoái baøi seõ coù moät thí duï thieát keá ñôn giaûn giuùp chuùng ta tieáp caän vaø laøm quen vôùi phong caùch thieát keá theo tham soá cuõng nhö caùch hieäu chænh caùc thoâng soá cuûa ñoái töôïng treân phaàn meàm Pro/E. Caùc baïn ñöøng baên khoaên ñieàu gì caû, chi baèng giaønh nhöõng phuùt do döï aáy, haõy baét tay vaøo thöû xem, khi aáy baïn seõ thaáy thaät ra cuõng nhö nhöõng ñieàu baïn ñaõ bieát, Pro/E khoâng coù gì laø khoù khaên caû ! Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh
Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 5 1.1 Giao dieän cuûa phaàn meàm Pro/ENGINEER Wildfire 5.0 Khi khôûi ñoäng phaàn meàm Pro/E, seõ thaáy xuaát hieän giao dieän sau (hình 1-1): Hình 1-1 Choïn vaøo bieåu töôïng naèm treân thanh coâng cuï ngang hoaëc töø menu File choïn New hoaëc nhaán phím taét Ctrl+N ñeå taïo moät baûn veõ môùi. Ngay luùc naøy xuaát hieän hoäp thoaïi nhö hình 1-2, theå hieän caùc moâ ñun cuûa phaàn meàm Pro/E. Trong ñoù coù 6 moâ ñun chính nhö sau: 1/ Sketch: moâ ñun thieát keá 2D 2/ Part: moâ ñun thieát keá 3D 3/ Assembly: moâ ñun laép raùp 4/ Drawing: moâ ñun taïo baûn veõ 2D Khi choïn vaøo Manufacturing seõ xuaát hieän theâm caùc moâ ñun khaùc, trong ñoù coù hai moâ ñun chính nöõa laø: 5/ Mold Cavity: moâ ñun thieát keá khuoân 6/ NC Assembly: moâ ñun laäp trình gia coâng vaø xuaát chöông trình NC Hình 1-2 Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

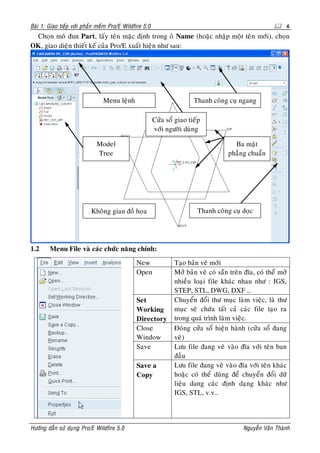

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 6 Choïn moâ ñun Part, laáy teân maëc ñònh trong oâ Name (hoaëc nhaäp moät teân môùi), choïn OK, giao dieän thieát keá cuûa Pro/E xuaát hieän nhö sau: Menu leänh Thanh coâng cuï ngang Cöûa soå giao tieáp vôùi ngöôøi duøng Model Ba maët Tree phaúng chuaån Khoâng gian ñoà hoïa Thanh coâng cuï doïc 1.2 Menu File vaø caùc chöùc naêng chính: New Taïo baûn veõ môùi Open Môû baûn veõ coù saün treân ñóa, coù theå môû nhieàu loaïi file khaùc nhau nhö : IGS, STEP, STL, DWG, DXF … Set Chuyeån ñoåi thö muïc laøm vieäc, laø thö Working muïc seõ chöùa taát caû caùc file taïo ra Directory trong quaù trình laøm vieäc. Close Ñoùng cöûa soå hieän haønh (cöûa soå ñang Window veõ) Save Löu file ñang veõ vaøo ñóa vôùi teân ban ñaàu Save a Löu file ñang veõ vaøo ñóa vôùi teân khaùc Copy hoaëc coù theå duøng ñeå chuyeån ñoåi döõ lieäu dang caùc ñònh daïng khaùc nhö IGS, STL, v.v… Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

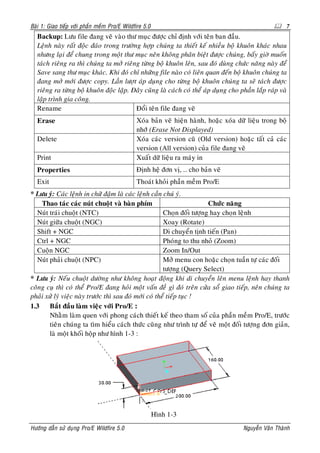

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 7 Backup: Löu file ñang veõ vaøo thö muïc ñöôïc chæ ñònh vôùi teân ban ñaàu. Leänh naøy raát ñoäc ñaùo trong tröôøng hôïp chuùng ta thieát keá nhieàu boä khuoân khaùc nhau nhöng laïi ñeå chung trong moät thö muïc neân khoâng phaân bieät ñöôïc chuùng, baáy giôø muoán taùch rieâng ra thì chuùng ta môû rieâng töøng boä khuoân leân, sau ñoù duøng chöùc naêng naøy ñeå Save sang thö muïc khaùc. Khi ñoù chæ nhöõng file naøo coù lieân quan ñeán boä khuoân chuùng ta ñang môû môùi ñöôïc copy. Laàn löôït aùp duïng cho töøng boä khuoân chuùng ta seõ taùch ñöôïc rieâng ra töøng boä khuoân ñoäc laäp. Ñaây cuõng laø caùch coù theå aùp duïng cho phaàn laép raùp vaø laäp trình gia coâng. Rename Ñoåi teân file ñang veõ Erase Xoùa baûn veõ hieän haønh, hoaëc xoùa döõ lieäu trong boä nhôù (Erase Not Displayed) Delete Xoùa caùc version cuõ (Old version) hoaëc taát caû caùc version (All version) cuûa file ñang veõ Print Xuaát döõ lieäu ra maùy in Properties Ñònh heä ñôn vò, … cho baûn veõ Exit Thoaùt khoûi phaàn meàm Pro/E * Löu yù: Caùc leänh in chöõ ñaäm laø caùc leänh caàn chuù yù. Thao taùc caùc nuùt chuoät vaø baøn phím Chöùc naêng Nuùt traùi chuoät (NTC) Choïn ñoái töôïng hay choïn leänh Nuùt giöõa chuoät (NGC) Xoay (Rotate) Shift + NGC Di chuyeån tònh tieán (Pan) Ctrl + NGC Phoùng to thu nhoû (Zoom) Cuoän NGC Zoom In/Out Nuùt phaûi chuoät (NPC) Môû menu con hoaëc choïn tuaàn töï caùc ñoái töôïng (Query Select) * Löu yù: Neáu chuoät döôøng nhö khoâng hoaït ñoäng khi di chuyeån leân menu leänh hay thanh coâng cuï thì coù theå Pro/E ñang hoûi moät vaán ñeà gì ñoù treân cöûa soå giao tieáp, neân chuùng ta phaûi xöû lyù vieäc naøy tröôùc thì sau ñoù môùi coù theå tieáp tuïc ! 1.3 Baét ñaàu laøm vieäc vôùi Pro/E : Nhaèm laøm quen vôùi phong caùch thieát keá theo tham soá cuûa phaàn meàm Pro/E, tröôùc tieân chuùng ta tìm hieåu caùch thöùc cuõng nhö trình töï ñeå veõ moät ñoái töôïng ñôn giaûn, laø moät khoái hoäp nhö hình 1-3 : Hình 1-3 Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

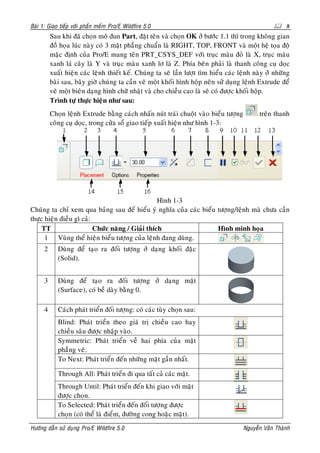

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 8 Sau khi ñaõ choïn moâ ñun Part, ñaët teân vaø choïn OK ôû böôùc 1.1 thì trong khoâng gian ñoà hoïa luùc naøy coù 3 maët phaúng chuaån laø RIGHT, TOP, FRONT vaø moät heä toïa ñoä maëc ñònh cuûa Pro/E mang teân PRT_CSYS_DEF vôùi truïc maøu ñoû laø X, truïc maøu xanh laù caây laø Y vaø truïc maøu xanh lô laø Z. Phía beân phaûi laø thanh coâng cuï doïc xuaát hieän caùc leänh thieát keá. Chuùng ta seõ laàn löôït tìm hieåu caùc leänh naøy ôû nhöõng baøi sau, baây giôø chuùng ta caàn veõ moät khoái hình hoäp neân söû duïng leänh Extrude ñeå veõ moät bieân daïng hình chöõ nhaät vaø cho chieàu cao laø seõ coù ñöôïc khoái hoäp. Trình töï thöïc hieän nhö sau: Choïn leänh Extrude baèng caùch nhaán nuùt traùi chuoät vaøo bieåu töôïng treân thanh coâng cuï doïc, trong cöûa soå giao tieáp xuaát hieän nhö hình 1-3: Hình 1-3 Chuùng ta chæ xem qua baûng sau ñeå hieåu yù nghóa cuûa caùc bieåu töôïng/leänh maø chöa caàn thöïc hieän ñieàu gì caû: TT Chöùc naêng / Giaûi thích Hình minh hoïa 1 Vuøng theå hieän bieåu töôïng cuûa leänh ñang duøng. 2 Duøng ñeå taïo ra ñoái töôïng ôû daïng khoái ñaëc (Solid). 3 Duøng ñeå taïo ra ñoái töôïng ôû daïng maët (Surface), coù beà daøy baèng 0. 4 Caùch phaùt trieån ñoái töôïng: coù caùc tuøy choïn sau: Blind: Phaùt trieån theo giaù trò chieàu cao hay chieàu saâu ñöôïc nhaäp vaøo. Symmetric: Phaùt trieån veà hai phía cuûa maët phaúng veõ. To Next: Phaùt trieån ñeán nhöõng maët gaàn nhaát. Through All: Phaùt trieån ñi qua taát caû caùc maët. Through Until: Phaùt trieån ñeán khi giao vôùi maët ñöôïc choïn. To Selected: Phaùt trieån ñeán ñoái töôïng ñöôïc choïn (coù theå laø ñieåm, ñöôøng cong hoaëc maët). Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh
Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 9 5 Duøng ñeå nhaäp giaù trò chieàu cao hay chieàu saâu khi choïn caùch phaùt trieån laø Blind. Ví duï: chieàu cao laø 30 theo höôùng muõi teân. 6 Duøng ñeå xaùc ñònh höôùng phaùt trieån cuûa ñoái töôïng khi taïo ra so vôùi maët phaúng veõ. Ví duï: khoái truï phaùt trieån veà beân phaûi hay beân traùi cuûa maët phaúng veõ RIGHT. 7 Taïo theâm hay caét bôùt ñi vaät lieäu treân moâ hình. 8 Taïo ra ñoái töôïng ôû daïng khoái nhöng khoâng ñaëc hoaøn toaøn maø chæ coù thaønh moûng, khi duøng thoâng soá naøy phaûi nhaäp giaù trò beà daøy cuûa thaønh moûng. 9 Taïm döøng vaø tieáp tuïc. Ví duï: khi duøng leänh Preview ñeå xem tröôùc keát quaû thì sau ñoù phaûi söû duïng leänh ñeå coù theå tieáp tuïc hieäu chænh caùc thoâng soá khaùc. 10 Neáu chöùc naêng naøy ñöôïc choïn thì coù theå xem tröôùc ñoái töôïng ôû daïng ñöôïc toâ maøu coù thuoäc tính trong suoát. 11 Chöùc naêng Preview ñeå xem tröôùc keát quaû. 12 Chaáp nhaän keát quaû vaø thoaùt khoûi leänh ñang thöïc hieän. 13 Huûy boû keát quaû vaø thoaùt khoûi leänh ñang thöïc hieän. 14 Chöùc naêng Sketch duøng ñeå veõ tieát dieän 2D. 15 Options: Hoäp thoaïi naøy cho pheùp xaùc ñònh chieàu cao hay chieàu saâu cuûa ñoái töôïng theo caû hai höôùng (Side 1 vaø Side 2). Chöùc naêng Capped ends: neáu ñöôïc choïn seõ ñoùng kín hai ñaàu cuûa surface 16 Properties: coù theå ñoåi teân ñoái töôïng baèng caùch goõ vaøo oâ Name hoaëc choïn vaøo bieåu töôïng ñeå xem thoâng tin veà ñoái töôïng Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

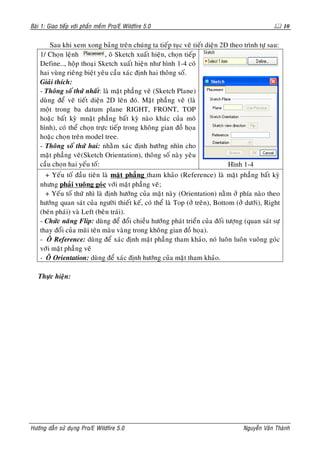

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 10 Sau khi xem xong baûng treân chuùng ta tieáp tuïc veõ tieát dieän 2D theo trình töï sau: 1/ Choïn leänh , oâ Sketch xuaát hieän, choïn tieáp Define…, hoäp thoaïi Sketch xuaát hieän nhö hình 1-4 coù hai vuøng rieâng bieät yeâu caàu xaùc ñònh hai thoâng soá. Giaûi thích: - Thoâng soá thöù nhaát: laø maët phaúng veõ (Sketch Plane) duøng ñeå veõ tieát dieän 2D leân ñoù. Maët phaúng veõ (laø moät trong ba datum plane RIGHT, FRONT, TOP hoaëc baát kyø mnaët phaúng baát kyø naøo khaùc cuûa moâ hình), coù theå choïn tröïc tieáp trong khoâng gian ñoà hoïa hoaëc choïn treân model tree. - Thoâng soá thöù hai: nhaèm xaùc ñònh höôùng nhìn cho maët phaúng veõ(Sketch Orientation), thoâng soá naøy yeâu caàu choïn hai yeáu toá: Hình 1-4 + Yeáu toá ñaàu tieân laø maët phaúng tham khaûo (Reference) laø maët phaúng baát kyø nhöng phaûi vuoâng goùc vôùi maët phaúng veõ; + Yeáu toá thöù nhì laø ñònh höôùng cuûa maët naøy (Orientation) naèm ôû phía naøo theo höôùng quan saùt cuûa ngöôøi thieát keá, coù theå laø Top (ôû treân), Bottom (ôû döôùi), Right (beân phaùi) vaø Left (beân traùi). - Chöùc naêng Flip: duøng ñeå ñoåi chieàu höôùng phaùt trieån cuûa ñoái töôïng (quan saùt söï thay ñoåi cuûa muõi teân maøu vaøng trong khoâng gian ñoà hoïa). - OÂ Reference: duøng ñeå xaùc ñònh maët phaúng tham khaûo, noù luoân luoân vuoâng goùc vôùi maët phaúng veõ - OÂ Orientation: duøng ñeå xaùc ñònh höôùng cuûa maët tham khaûo. Thöïc hieän: Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

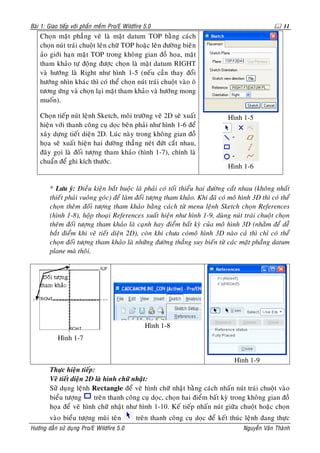

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 11 Choïn maët phaúng veõ laø maët datum TOP baèng caùch choïn nuùt traùi chuoät leân chöõ TOP hoaëc leân ñöôøng bieân aûo giôùi haïn maët TOP trong khoâng gian ñoà hoïa, maët tham khaûo töï ñoäng ñöôïc choïn laø maët datum RIGHT vaø höôùng laø Right nhö hình 1-5 (neáu caàn thay ñoåi höôùng nhìn khaùc thì coù theå choïn nuùt traùi chuoät vaøo oâ töông öùng vaø choïn laïi maët tham khaûo vaø höôùng mong muoán). Choïn tieáp nuùt leänh Sketch, moâi tröôøng veõ 2D seõ xuaát Hình 1-5 hieän vôùi thanh coâng cuï doïc beân phaûi nhö hình 1-6 ñeå xaây döïng tieát dieän 2D. Luùc naøy trong khoâng gian ñoà hoïa seõ xuaát hieän hai ñöôøng thaúng neùt ñöùt caét nhau, ñaây goïi laø ñoái töôïng tham khaûo (hình 1-7), chính laø chuaån ñeå ghi kích thöôùc. Hình 1-6 * Löu yù: Ñieàu kieän baét buoäc laø phaûi coù toái thieåu hai ñöôøng caét nhau (khoâng nhaát thieát phaûi vuoâng goùc) ñeå laøm ñoái töôïng tham khaûo. Khi ñaõ coù moâ hình 3D thì coù theå choïn theâm ñoái töôïng tham khaûo baèng caùch töø menu leänh Sketch choïn References (hình 1-8), hoäp thoaïi References xuaát hieän nhö hình 1-9, duøng nuùt traùi chuoät choïn theâm ñoái töôïng tham khaûo laø caïnh hay ñieåm baát kyø cuûa moâ hình 3D (nhaèm ñeå deã baét ñieåm khi veõ tieát dieän 2D), coøn khi chöa coùmoâ hình 3D naøo caû thì chæ coù theå choïn ñoái töôïng tham khaûo laø nhöõng ñöôøng thaúng suy bieán töø caùc maët phaúng datum plane maø thoâi. Hình 1-8 Hình 1-7 Hình 1-9 Thöïc hieän tieáp: Veõ tieát dieän 2D laø hình chöõ nhaät: Söû duïng leänh Rectangle ñeå veõ hình chöõ nhaät baèng caùch nhaán nuùt traùi chuoät vaøo bieåu töôïng treân thanh coâng cuï doïc, choïn hai ñieåm baát kyø trong khoâng gian ñoà hoïa ñeå veõ hình chöõ nhaät nhö hình 1-10. Keá tieáp nhaán nuùt giöõa chuoät hoaëc choïn vaøo bieåu töôïng muõi teân treân thanh coâng cuï doïc ñeå keát thuùc leänh ñang thöïc Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

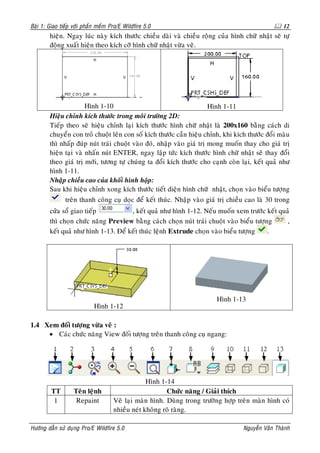

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 12 hieän. Ngay luùc naøy kích thöôùc chieàu daøi vaø chieàu roäng cuûa hình chöõ nhaät seõ töï ñoäng xuaát hieän theo kích côõ hình chöõ nhaät vöøa veõ. Hình 1-10 Hình 1-11 Hieäu chænh kích thöôùc trong moâi tröôøng 2D: Tieáp theo seõ hieäu chænh laïi kích thöôùc hình chöõ nhaät laø 200x160 baèng caùch di chuyeån con troû chuoät leân con soá kích thöôùc caàn hieäu chænh, khi kích thöôùc ñoåi maøu thì nhaáp ñuùp nuùt traùi chuoät vaøo ñoù, nhaäp vaøo giaù trò mong muoán thay cho giaù trò hieän taïi vaø nhaán nuùt ENTER, ngay laäp töùc kích thöôùc hình chöõ nhaät seõ thay ñoåi theo giaù trò môùi, töông töï chuùng ta ñoåi kích thöôùc cho caïnh coøn laïi, keát quaû nhö hình 1-11. Nhaäp chieàu cao cuûa khoái hình hoäp: Sau khi hieäu chænh xong kích thöôùc tieát dieän hình chöõ nhaät, choïn vaøo bieåu töôïng treân thanh coâng cuï doïc ñeå keát thuùc. Nhaäp vaøo giaù trò chieàu cao laø 30 trong cöûa soå giao tieáp , keát quaû nhö hình 1-12. Neáu muoán xem tröôùc keát quaû thì choïn chöùc naêng Preview baèng caùch choïn nuùt traùi chuoät vaøo bieåu töôïng , keát quaû nhö hình 1-13. Ñeå keát thuùc leänh Extrude choïn vaøo bieåu töôïng . Hình 1-13 Hình 1-12 1.4 Xem ñoái töôïng vöøa veõ : • Caùc chöùc naêng View ñoái töôïng treân thanh coâng cuï ngang: Hình 1-14 TT Teân leänh Chöùc naêng / Giaûi thích 1 Repaint Veõ laïi maøn hình. Duøng trong tröôøng hôïp treân maøn hình coù nhieàu neùt khoâng roõ raøng. Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

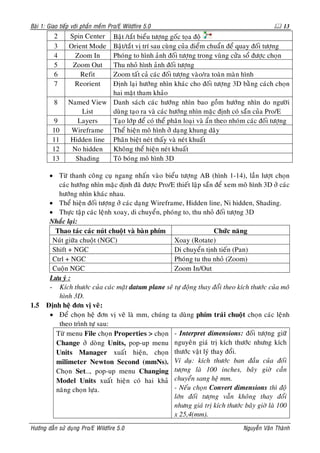

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 13 2 Spin Center Baät /taét bieåu töôïng goác toïa ñoä 3 Orient Mode Baät/taét vò trí sau cuøng cuûa ñieåm chuaån ñeå quay ñoái töôïng 4 Zoom In Phoùng to hình aûnh ñoái töôïng trong vuøng cöûa soå ñöôïc choïn 5 Zoom Out Thu nhoû hình aûnh ñoái töôïng 6 Refit Zoom taát caû caùc ñoái töôïng vaøo/ra toaøn maøn hình 7 Reorient Ñònh laïi höôùng nhìn khaùc cho ñoái töôïng 3D baèng caùch choïn hai maët tham khaûo 8 Named View Danh saùch caùc höôùng nhìn bao goàm höôùng nhìn do ngöôøi List duøng taïo ra vaø caùc höôùng nhìn maëc ñònh coù saün cuûa Pro/E 9 Layers Taïo lôùp ñeå coù theå phaân loaïi vaø aån theo nhoùm caùc ñoái töôïng 10 Wireframe Theå hieän moâ hình ôû daïng khung daây 11 Hidden line Phaân bieät neùt thaáy vaø neùt khuaát 12 No hidden Khoâng theå hieän neùt khuaát 13 Shading Toâ boùng moâ hình 3D • Töø thanh coâng cuï ngang nhaán vaøo bieåu töôïng AB (hình 1-14), laàn löôït choïn caùc höôùng nhìn maëc ñònh ñaõ ñöôïc Pro/E thieát laäp saün ñeå xem moâ hình 3D ôû caùc höôùng nhìn khaùc nhau. • Theå hieän ñoái töôïng ôû caùc daïng Wireframe, Hidden line, Ni hidden, Shading. • Thöïc taäp caùc leänh xoay, di chuyeån, phoùng to, thu nhoû ñoái töôïng 3D Nhaéc laïi: Thao taùc caùc nuùt chuoät vaø baøn phím Chöùc naêng Nuùt giöõa chuoät (NGC) Xoay (Rotate) Shift + NGC Di chuyeån tònh tieán (Pan) Ctrl + NGC Phoùng tu thu nhoû (Zoom) Cuoän NGC Zoom In/Out Löu yù : - Kích thöôùc cuûa caùc maët datum plane seõ töï ñoäng thay ñoåi theo kích thöôùc cuûa moâ hình 3D. 1.5 Ñònh heä ñôn vò veõ: • Ñeå choïn heä ñôn vò veõ laø mm, chuùng ta duøng phím traùi chuoät choïn caùc leänh theo trình töï sau: Töø menu File choïn Properties > choïn - Interpret dimensions: ñoái töôïng giöõ Change ôû doøng Units, pop-up menu nguyeân giaù trò kích thöôùc nhöng kích Units Manager xuaát hieän, choïn thöôùc vaät lyù thay ñoåi. milimeter Newton Second (mmNs). Ví duï: kích thöôùc ban ñaàu cuûa ñoái Choïn Set…, pop-up menu Changing töôïng laø 100 inches, baây giôø caàn Model Units xuaát hieän coù hai khaû chuyeån sang heä mm. naêng choïn löïa. - Neáu choïn Convert dimensions thì ñoä lôùn ñoái töôïng vaãn khoâng thay ñoåi nhöng giaù trò kích thöôùc baây giôø laø 100 x 25,4(mm). Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

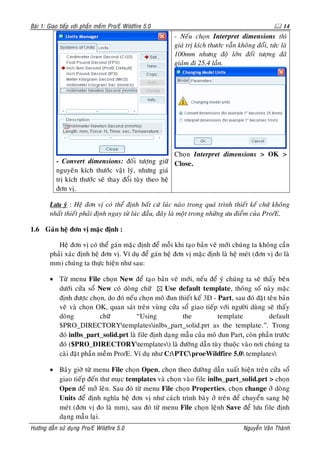

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 14 - Neáu choïn Interpret dimensions thì giaù trò kích thöôùc vaãn khoâng ñoåi, töùc laø 100mm nhöng ñoä lôùn ñoái töôïng ñaõ giaûm ñi 25,4 laàn. Choïn Interpret dimensions > OK > - Convert dimensions: ñoái töôïng giöõ Close. nguyeân kích thöôùc vaät lyù, nhöng giaù trò kích thöôùc seõ thay ñoåi tuøy theo heä ñôn vò. Löu yù : Heä ñôn vò coù theå ñònh baát cöù luùc naøo trong quaù trình thieát keá chöù khoâng nhaát thieát phaûi ñònh ngay töø luùc ñaàu, ñaây laø moät trong nhöõng öu ñieåm cuûa Pro/E. 1.6 Gaùn heä ñôn vò maëc ñònh : Heä ñôn vò coù theå gaùn maëc ñònh ñeå moãi khi taïo baûn veõ môùi chuùng ta khoâng caàn phaûi xaùc ñònh heä ñôn vò. Ví duï ñeå gaùn heä ñôn vò maëc ñònh laø heä meùt (ñôn vò ño laø mm) chuùng ta thöïc hieän nhö sau: • Töø menu File choïn New ñeå taïo baûn veõ môùi, neáu ñeå yù chuùng ta seõ thaáy beân döôùi cöûa soå New coù doøng chöõ Use default template, thoâng soá naøy maëc ñònh ñöôïc choïn, do ñoù neáu choïn moâ ñun thieát keá 3D - Part, sau ñoù ñaët teân baûn veõ vaø choïn OK, quan saùt treân vuøng cöûa soå giao tieáp vôùi ngöôøi duøng seõ thaáy doøng chöõ “Using the template default $PRO_DIRECTORYtemplatesinlbs_part_solid.prt as the template.”. Trong ñoù inlbs_part_solid.prt laø file ñònh daïng maãu cuûa moâ ñun Part, coøn phaàn tröôùc ñoù ($PRO_DIRECTORYtemplates) laø ñöôøng daãn tuøy thuoäc vaøo nôi chuùng ta caøi ñaët phaàn meàm Pro/E. Ví duï nhö C:PTCproeWildfire 5.0 templates • Baây giôø töø menu File choïn Open, choïn theo ñöôøng daãn xuaát hieän treân cöûa soå giao tieáp ñeán thö muïc templates vaø choïn vaøo file inlbs_part_solid.prt > choïn Open ñeå môû leân. Sau ñoù töø menu File choïn Properties, choïn change ôû doøng Units ñeå ñònh nghóa heä ñôn vò nhö caùch trình baøy ôû treân ñeå chuyeån sang heä meùt (ñôn vò ño laø mm), sau ñoù töø menu File choïn leänh Save ñeå löu file ñònh daïng maãu laïi. Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

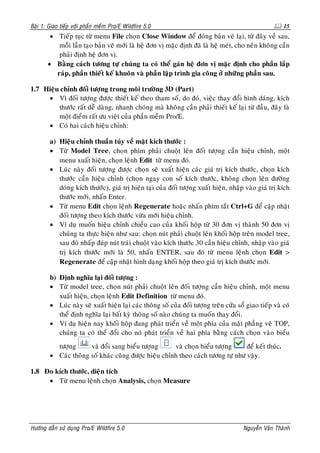

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 15 • Tieáp tuïc töø menu File choïn Close Window ñeå ñoùng baûn veõ laïi, töø ñaây veà sau, moãi laàn taïo baûn veõ môùi laø heä ñôn vò maëc ñònh ñaõ laø heä meùt, cho neân khoâng caàn phaûi ñònh heä ñôn vò. • Baèng caùch töông töï chuùng ta coù theå gaùn heä ñôn vò maëc ñònh cho phaàn laép raùp, phaàn thieát keá khuoân vaø phaàn laäp trình gia coâng ôû nhöõng phaàn sau. 1.7 Hieäu chænh ñoái töôïng trong moâi tröôøng 3D (Part) • Vì ñoái töôïng ñöôïc thieát keá theo tham soá, do ñoù, vieäc thay ñoåi hình daùng, kích thöôùc raát deã daøng, nhanh choùng maø khoâng caàn phaûi thieát keá laïi töø ñaàu, ñaây laø moät ñieåm raát öu vieät cuûa phaàn meàm Pro/E. • Coù hai caùch hieäu chænh: a) Hieäu chænh thuaàn tuùy veà maët kích thöôùc : • Töø Model Tree, choïn phím phaûi chuoät leân ñoái töôïng caàn hieäu chænh, moät menu xuaát hieän, choïn leänh Edit töø menu ñoù. • Luùc naøy ñoái töôïng ñöôïc choïn seõ xuaát hieän caùc giaù trò kích thöôùc, choïn kích thöôùc caàn hieäu chænh (choïn ngay con soá kích thöôùc, khoâng choïn leân ñöôøng doùng kích thöôùc), giaù trò hieän taïi cuûa ñoái töôïng xuaát hieän, nhaäp vaøo giaù trò kích thöôùc môùi, nhaán Enter. • Töø menu Edit choïn leänh Regenerate hoaëc nhaán phím taét Ctrl+G ñeå caäp nhaät ñoái töôïng theo kích thöôùc vöøa môùi hieäu chænh. • Ví duï muoán hieäu chænh chieàu cao cuûa khoái hoäp töø 30 ñôn vò thaønh 50 ñôn vò chuùng ta thöïc hieän nhö sau: choïn nuùt phaûi chuoät leân khoái hoäp treân model tree, sau ñoù nhaáp ñuùp nuùt traùi chuoät vaøo kích thöôùc 30 caàn hieäu chænh, nhaäp vaøo giaù trò kích thöôùc môùi laø 50, nhaán ENTER, sau ñoù töø menu leänh choïn Edit > Regenerate ñeå caäp nhaät hình daïng khoái hoäp theo giaù trò kích thöôùc môùi. b) Ñònh nghóa laïi ñoái töôïng : • Töø model tree, choïn nuùt phaûi chuoät leân ñoái töôïng caàn hieäu chænh, moät menu xuaát hieän, choïn leänh Edit Definition töø menu ñoù. • Luùc naøy seõ xuaát hieän laïi caùc thoâng soá cuûa ñoái töôïng treân cöûa soå giao tieáp vaø coù theå ñònh nghóa laïi baát kyø thoâng soá naøo chuùng ta muoán thay ñoåi. • Ví duï hieän nay khoái hoäp ñang phaùt trieån veà moät phía cuûa maët phaúng veõ TOP, chuùng ta coù theå ñoåi cho noù phaùt trieån veà hai phía baèng caùch choïn vaøo bieåu töôïng vaø ñoåi sang bieåu töôïng vaø choïn bieåu töôïng ñeå keát thuùc. • Caùc thoâng soá khaùc cuõng ñöôïc hieäu chænh theo caùch töông töï nhö vaäy. 1.8 Ño kích thöôùc, dieän tích • Töø menu leänh choïn Analysis, choïn Measure Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

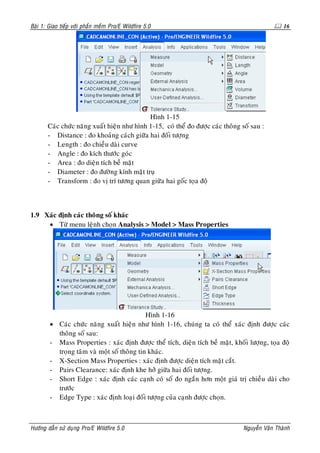

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 16 Hình 1-15 Caùc chöùc naêng xuaát hieän nhö hình 1-15, coù theå ño ñöôïc caùc thoâng soá sau : - Distance : ño khoaûng caùch giöõa hai ñoái töôïng - Length : ño chieàu daøi curve - Angle : ño kích thöôùc goùc - Area : ño dieän tích beà maët - Diameter : ño ñöôøng kính maët truï - Transform : ño vò trí töông quan giöõa hai goác toïa ñoä 1.9 Xaùc ñònh caùc thoâng soá khaùc • Töø menu leänh choïn Analysis > Model > Mass Properties Hình 1-16 • Caùc chöùc naêng xuaát hieän nhö hình 1-16, chuùng ta coù theå xaùc ñònh ñöôïc caùc thoâng soá sau: - Mass Properties : xaùc ñònh ñöôïc theå tích, dieän tích beà maët, khoái löôïng, toïa ñoä troïng taâm vaø moät soá thoâng tin khaùc. - X-Section Mass Properties : xaùc ñònh ñöôïc dieän tích maët caét. - Pairs Clearance: xaùc ñònh khe hôû giöõa hai ñoái töôïng. - Short Edge : xaùc ñònh caùc caïnh coù soá ño ngaén hôn moät giaù trò chieàu daøi cho tröôùc - Edge Type : xaùc ñònh loaïi ñoái töôïng cuûa caïnh ñöôïc choïn. Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

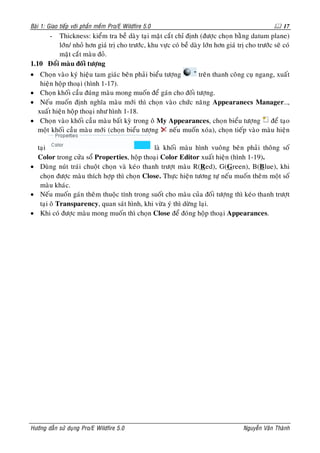

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 17 -Thickness: kieåm tra beà daøy taïi maët caét chæ ñònh (ñöôïc choïn baèng datum plane) lôùn/ nhoû hôn giaù trò cho tröôùc, khu vöïc coù beà daøy lôùn hôn giaù trò cho tröôùc seõ coù maët caét maøu ñoû. 1.10 Ñoåi maøu ñoái töôïng • Choïn vaøo kyù hieäu tam giaùc beân phaûi bieåu töôïng treân thanh coâng cuï ngang, xuaát hieän hoäp thoaïi (hình 1-17). • Choïn khoái caàu ñuùng maøu mong muoán ñeå gaùn cho ñoái töôïng. • Neáu muoán ñònh nghóa maøu môùi thì choïn vaøo chöùc naêng Appearanecs Manager…, xuaát hieän hoäp thoaïi nhö hình 1-18. • Choïn vaøo khoái caàu maøu baát kyø trong oâ My Appearances, choïn bieåu töôïng ñeå taïo moät khoái caàu maøu môùi (choïn bieåu töôïng neáu muoán xoùa), choïn tieáp vaøo maøu hieän taïi laø khoái maøu hình vuoâng beân phaûi thoâng soá Color trong cöûa soå Properties, hoäp thoaïi Color Editor xuaát hieän (hình 1-19). • Duøng nuùt traùi chuoät choïn vaø keùo thanh tröôït maøu R(Red), G(Green), B(Blue), khi choïn ñöôïc maøu thích hôïp thì choïn Close. Thöïc hieän töông töï neáu muoán theâm moät soá maøu khaùc. • Neáu muoán gaùn theâm thuoäc tính trong suoát cho maøu cuûa ñoái töôïng thì keùo thanh tröôït taïi oâ Transparency, quan saùt hình, khi vöøa yù thì döøng laïi. • Khi coù ñöôïc maøu mong muoán thì choïn Close ñeå ñoùng hoäp thoaïi Appearances. Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

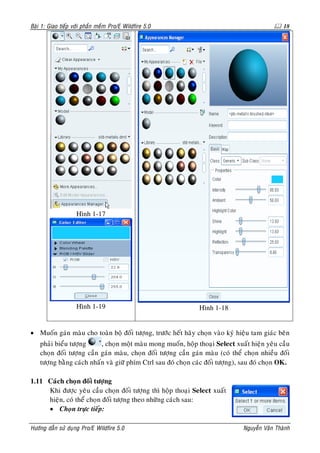

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 18 Hình 1-17 Hình 1-19 Hình 1-18 • Muoán gaùn maøu cho toaøn boä ñoái töôïng, tröôùc heát haõy choïn vaøo kyù hieäu tam giaùc beân phaûi bieåu töôïng , choïn moät maøu mong muoán, hoäp thoaïi Select xuaát hieän yeâu caàu choïn ñoái töôïng caàn gaùn maøu, choïn ñoái töôïng caàn gaùn maøu (coù theå choïn nhieàu ñoái töôïng baèng caùch nhaán vaø giöõ phím Ctrl sau ñoù choïn caùc ñoái töôïng), sau ñoù choïn OK. 1.11 Caùch choïn ñoái töôïng Khi ñöôïc yeâu caàu choïn ñoái töôïng thì hoäp thoaïi Select xuaát hieän, coù theå choïn ñoái töôïng theo nhöõng caùch sau: • Choïn tröïc tieáp: Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

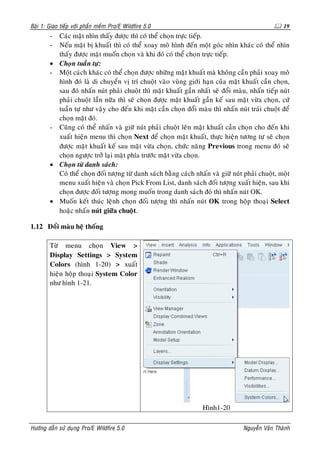

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 19 - Caùc maët nhìn thaáy ñöôïc thì coù theå choïn tröïc tieáp. - Neáu maët bò khuaát thì coù theå xoay moâ hình ñeán moät goùc nhìn khaùc coù theå nhìn thaáy ñöôïc maët muoán choïn vaø khi ñoù coù theå choïn tröïc tieáp. • Choïn tuaàn töï: - Moät caùch khaùc coù theå choïn ñöôïc nhöõng maët khuaát maø khoâng caàn phaûi xoay moâ hình ñoù laø di chuyeån vò trí chuoät vaøo vuøng giôùi haïn cuûa maët khuaát caàn choïn, sau ñoù nhaán nuùt phaûi chuoät thì maët khuaát gaàn nhaát seõ ñoåi maøu, nhaán tieáp nuùt phaûi chuoät laàn nöõa thì seõ choïn ñöôïc maët khuaát gaàn keá sau maët vöøa choïn, cöù tuaàn töï nhö vaäy cho ñeán khi maët caàn choïn ñoåi maøu thì nhaán nuùt traùi chuoät ñeå choïn maët ñoù. - Cuõng coù theå nhaán vaø giöõ nuùt phaûi chuoät leân maët khuaát caàn choïn cho ñeán khi xuaát hieän menu thì choïn Next ñeå choïn maët khuaát, thöïc hieän töông töï seõ choïn ñöôïc maët khuaát keá sau maët vöøa choïn, chöùc naêng Previous trong menu ñoù seõ choïn ngöôïc trôû laïi maët phía tröôùc maët vöøa choïn. • Choïn töø danh saùch: Coù theå choïn ñoái töôïng töø danh saùch baèng caùch nhaán vaø giöõ nuùt phaûi chuoät, moät menu xuaát hieän vaø choïn Pick From List, danh saùch ñoái töôïng xuaát hieän, sau khi choïn ñöôïc ñoái töôïng mong muoán trong danh saùch ñoù thì nhaán nuùt OK. • Muoán keát thuùc leänh choïn ñoái töôïng thì nhaán nuùt OK trong hoäp thoaïi Select hoaëc nhaán nuùt giöõa chuoät. 1.12 Ñoåi maøu heä thoáng Töø menu choïn View > Display Settings > System Colors (hình 1-20) > xuaát hieän hoäp thoaïi System Color nhö hình 1-21. Hình1-20 Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

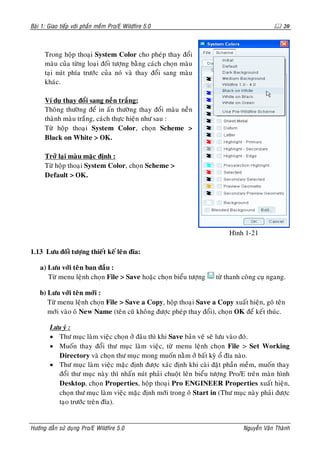

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 20 Trong hoäp thoaïi System Color cho pheùp thay ñoåi maøu cuûa töøng loaïi ñoái töôïng baèng caùch choïn maøu taïi nuùt phía tröôùc cuûa noù vaø thay ñoåi sang maøu khaùc. Ví duï thay ñoåi sang neàn traéng: Thoâng thöôøng ñeå in aán thöôøng thay ñoåi maøu neàn thaønh maøu traéng, caùch thöïc hieän nhö sau : Töø hoäp thoaïi System Color, choïn Scheme > Black on White > OK. Trôû laïi maøu maëc ñònh : Töø hoäp thoaïi System Color, choïn Scheme > Default > OK. Hình 1-21 1.13 Löu ñoái töôïng thieát keá leân ñóa: a) Löu vôùi teân ban ñaàu : Töø menu leänh choïn File > Save hoaëc choïn bieåu töôïng töø thanh coâng cuï ngang. b) Löu vôùi teân môùi : Töø menu leänh choïn File > Save a Copy, hoäp thoaïi Save a Copy xuaát hieän, goõ teân môùi vaøo oâ New Name (teân cuõ khoâng ñöôïc pheùp thay ñoåi), choïn OK ñeå keát thuùc. Löu yù : • Thö muïc laøm vieäc choïn ôû ñaâu thì khi Save baûn veõ seõ löu vaøo ñoù. • Muoán thay ñoåi thö muïc laøm vieäc, töø menu leänh choïn File > Set Working Directory vaø choïn thö muïc mong muoán naèm ôû baát kyø oå ñóa naøo. • Thö muïc laøm vieäc maëc ñònh ñöôïc xaùc ñònh khi caøi ñaët phaàn meàm, muoán thay ñoåi thö muïc naøy thì nhaán nuùt phaûi chuoät leân bieåu töôïng Pro/E treân maøn hình Desktop, choïn Properties, hoäp thoaïi Pro ENGINEER Properties xuaát hieän, choïn thö muïc laøm vieäc maëc ñònh môùi trong oâ Start in (Thö muïc naøy phaûi ñöôïc taïo tröôùc treân ñóa). Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

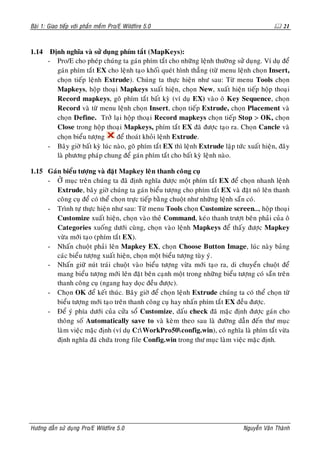

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 21 1.14 Ñònh nghóa vaø söû duïng phím taét (MapKeys): - Pro/E cho pheùp chuùng ta gaùn phím taét cho nhöõng leänh thöôøng söû duïng. Ví duï ñeå gaùn phím taét EX cho leänh taïo khoái queùt hình thaúng (töø menu leänh choïn Insert, choïn tieáp leänh Extrude). Chuùng ta thöïc hieän nhö sau: Töø menu Tools choïn Mapkeys, hoäp thoaïi Mapkeys xuaát hieän, choïn New, xuaát hieän tieáp hoäp thoaïi Record mapkeys, goõ phím taét baát kyø (ví duï EX) vaøo oâ Key Sequence, choïn Record vaø töø menu leänh choïn Insert, choïn tieáp Extrude, choïn Placement vaø choïn Define. Trôû laïi hoäp thoaïi Record mapkeys choïn tieáp Stop > OK, choïn Close trong hoäp thoaïi Mapkeys, phím taét EX ñaõ ñöôïc taïo ra. Choïn Cancle vaø choïn bieåu töôïng ñeå thoaùt khoûi leänh Extrude. - Baây giôø baát kyø luùc naøo, goõ phím taét EX thì leänh Extrude laäp töùc xuaát hieän, ñaây laø phöông phaùp chung ñeå gaùn phím taét cho baát kyø leänh naøo. 1.15 Gaùn bieåu töôïng vaø ñaët Mapkey leân thanh coâng cuï - ÔÛ muïc treân chuùng ta ñaõ ñònh nghóa ñöôïc moät phím taét EX ñeå choïn nhanh leänh Extrude, baây giôø chuùng ta gaùn bieåu töôïng cho phím taét EX vaø ñaët noù leân thanh coâng cuï ñeå coù theå choïn tröïc tieáp baèng chuoät nhö nhöõng leänh saün coù. - Trình töï thöïc hieän nhö sau: Töø menu Tools choïn Customize screen…, hoäp thoaïi Customize xuaát hieän, choïn vaøo theû Command, keùo thanh tröôït beân phaûi cuûa oâ Categories xuoáng döôùi cuøng, choïn vaøo leänh Mapkeys ñeå thaáy ñöôïc Mapkey vöøa môùi taïo (phím taét EX). - Nhaán chuoät phaûi leân Mapkey EX, choïn Choose Button Image, luùc naøy baûng caùc bieåu töôïng xuaát hieän, choïn moät bieåu töôïng tuøy yù. - Nhaán giöõ nuùt traùi chuoät vaøo bieåu töôïng vöøa môùi taïo ra, di chuyeån chuoät ñeå mang bieåu töôïng môùi leân ñaët beân caïnh moät trong nhöõng bieåu töôïng coù saün treân thanh coâng cuï (ngang hay doïc ñeàu ñöôïc). - Choïn OK ñeå keát thuùc. Baây giôø ñeå choïn leänh Extrude chuùng ta coù theå choïn töø bieåu töôïng môùi taïo treân thanh coâng cuï hay nhaán phím taét EX ñeàu ñöôïc. - Ñeå yù phía döôùi cuûa cöûa soå Customize, daáu check ñaõ maëc ñònh ñöôïc gaùn cho thoâng soá Automatically save to vaø keøm theo sau laø ñöôøng daãn ñeán thö muïc laøm vieäc maëc ñònh (ví duï C:WorkPro50config.win), coù nghóa laø phím taét vöøa ñònh nghóa ñaõ chöùa trong file Config.win trong thö muïc laøm vieäc maëc ñònh. Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh

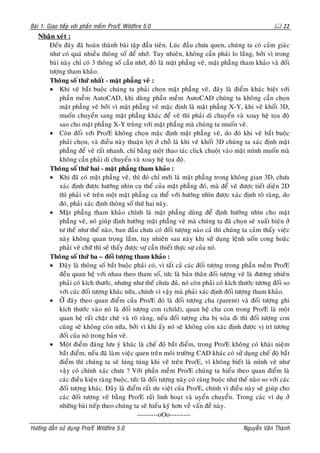

Baøi 1: Giao tieáp vôùi phaàn meàm Pro/E Wildfire 5.0 22 Nhaän xeùt : Ñeán ñaây ñaõ hoaøn thaønh baøi taäp ñaàu tieân. Luùc ñaàu chöa quen, chuùng ta coù caûm giaùc nhö coù quaù nhieàu thoâng soá ñeå nhôù. Tuy nhieân, khoâng caàn phaûi lo laéng, bôûi vì trong baøi naøy chæ coù 3 thoâng soá caàn nhôù, ñoù laø maët phaúng veõ, maët phaúng tham khaûo vaø ñoái töôïng tham khaûo. Thoâng soá thöù nhaát - maët phaúng veõ : • Khi veõ baét buoäc chuùng ta phaûi choïn maët phaúng veõ, ñaây laø ñieåm khaùc bieät vôùi phaàn meàm AutoCAD, khi duøng phaàn meàm AutoCAD chuùng ta khoâng caàn choïn maët phaúng veõ bôûi vì maët phaúng veõ maëc ñònh laø maët phaúng X-Y, khi veõ khoái 3D, muoán chuyeån sang maët phaúng khaùc ñeå veõ thì phaûi di chuyeån vaø xoay heä toïa ñoä sao cho maët phaúng X-Y truøng vôùi maët phaúng maø chuùng ta muoán veõ. • Coøn ñoái vôùi Pro/E khoâng choïn maëc ñònh maët phaúng veõ, do ñoù khi veõ baét buoäc phaûi choïn, vaø ñieàu naøy thuaän lôïi ôû choã laø khi veõ khoái 3D chuùng ta xaùc ñònh maët phaúng ñeå veõ raát nhanh, chæ baèng moät thao taùc click chuoät vaøo maët mình muoán maø khoâng caàn phaûi di chuyeån vaø xoay heä toïa ñoä. Thoâng soá thöù hai - maët phaúng tham khaûo : • Khi ñaõ coù maët phaúng veõ, thì ñoù chæ môùi laø maët phaúng trong khoâng gian 3D, chöa xaùc ñònh ñöôïc höôùng nhìn cuï theå cuûa maët phaúng ñoù, maø ñeå veõ ñöôïc tieát dieän 2D thì phaûi veõ treân moät maët phaúng cuï theå vôùi höôùng nhìn ñöôïc xaùc ñònh roõ raøng, do ñoù, phaûi xaùc ñònh thoâng soá thöù hai naøy. • Maët phaúng tham khaûo chính laø maët phaúng duøng ñeå ñònh höôùng nhìn cho maët phaúng veõ, noù giuùp ñònh höôùng maët phaúng veõ maø chuùng ta ñaõ choïn seõ xuaát hieän ôû tö theá nhö theá naøo, ban ñaàu chöa coù ñoái töôïng naøo caû thì chuùng ta caûm thaáy vieäc naøy khoâng quan troïng laém, tuy nhieân sau naøy khi söû duïng leänh uoán cong hoaëc phaûi veõ chöõ thì seõ thaáy ñöôïc söï caàn thieát thöïc söï cuûa noù. Thoâng soá thöù ba – ñoái töôïng tham khaûo : • Ñaây laø thoâng soá baét buoäc phaûi coù, vì taát caû caùc ñoái töôïng trong phaàn meàm Pro/E ñeàu quan heä vôùi nhau theo tham soá, töùc laø baûn thaân ñoái töôïng veõ laø ñöông nhieân phaûi coù kích thöôùc, nhöng nhö theá chöa ñuû, noù coøn phaûi coù kích thöôùc töông ñoái so vôùi caùc ñoái töôïng khaùc nöõa, chính vì vaäy maø phaûi xaùc ñònh ñoái töôïng tham khaûo. • ÔÛ ñaây theo quan ñieåm cuûa Pro/E ñoù laø ñoái töôïng cha (parent) vaø ñoái töôïng ghi kích thöôùc vaøo noù laø ñoái töôïng con (child), quan heä cha con trong Pro/E laø moät quan heä raát chaët cheõ vaø roõ raøng, neáu ñoái töôïng cha bò xoùa ñi thì ñoái töôïng con cuõng seõ khoâng coøn nöõa, bôûi vì khi aáy noù seõ khoâng coøn xaùc ñònh ñöôïc vò trí töông ñoái cuûa noù trong baûn veõ. • Moät ñieåm ñaùng löu yù khaùc laø cheá ñoä baét ñieåm, trong Pro/E khoâng coù khaùi nieäm baét ñieåm, neáu ñaõ laøm vieäc quen treân moâi tröôøng CAD khaùc coù söû duïng cheá ñoä baét ñieåm thì chuùng ta seõ luùng tuùng khi veõ treân Pro/E, vì khoâng bieát laø mình veõ nhö vaäy coù chính xaùc chöa ? Vôùi phaàn meàm Pro/E chuùng ta hieåu theo quan ñieåm laø caùc ñieàu kieän raøng buoäc, töùc laø ñoái töôïng naøy coù raøng buoäc nhö theá naøo so vôùi caùc ñoái töôïng khaùc. Ñaây laø ñieåm raát öu vieät cuûa Pro/E, chính vì ñieàu naøy seõ giuùp cho caùc ñoái töôïng veõ baèng Pro/E raát linh hoaït vaø uyeån chuyeån. Trong caùc ví duï ôû nhöõng baøi tieáp theo chuùng ta seõ hieåu kyõ hôn veà vaán ñeà naøy. ---------oOo--------- Höôùng daãn söû duïng Pro/E Wildfire 5.0 Nguyeãn Vaên Thaønh
