Presentació energies maremotriu i geotèrmica

1. Centrals Geotèrmiques Chaimae El Morabet 1 er Batx

2. Què són ? Són centrals que utilitzen l'energia geotèrmica, és a dir, l'energia obtinguda de la calor produïda a l'interior de la Terra. Unteraching (sud d'Alemania)

3. Tipus de jaciments Hi ha bàsicament tres tipus: Energia geotèrmica d'alta temperatura: Es troba en zones on la capa de l'escorça encara és activa i la temperatura oscil·la entre els 150 °C i els 400 °C. En aquests casos el vapor surt a la superfície mitjançant una turbina que genera electricitat al ser moguda per la força del vapor.

4. Energia geotèrmica de temperatura mitjana: La temperatura dels fluids dels aqüífers està a temperatures força menys elevades.

5. Energia geotèrmica de temperatura baixa o molt baixa: S'utilitza per a donar servei a les necessitats domèstiques, urbanes i agrícoles. Els fluids que es poden trobar estan a unes temperatures entre 20 °C i 50 °C.

6. Tant l'energia geotèrmica a baixa temperatura com l'energia geotèrmica a molt baixa temperatura són molt útils per als sistemes de calefacció urbans, a través de circuits tancats.

7. Funcionament

8. En les centrals geotèrmiques hi ha tres circuits independents: el principal (el que transporta el vapor d'aigua a la turbina), el secundari (el de refrigeració) i el terciari (el que s'utilitza per escalfar l'aigua que va a la turbina). Al terciari hi ha uns tubs que porten aigua i arriben a una certa profunditat, aquests porten aigua que escalfa l'aigua del circuit primàri fins a l'evaporació, aquest vapor mou la turbina que connectada a un alternador genera electricitat. Finalment, el vapor que s'ha utilitzat per moure la turbina passa per el condensador on es refreda per poder-se tornar a utilitzar.

9. Tipus Centrals de vapor sec: aquestes centrals utilitzen directament el vapor que surt del sòl per moure la turbina.

10. Centrals de vapor flash: aquestes utilitzen l'aigua calenta de les profunditats de la terra. Aquesta aigua al ser bombejada cap a la superfície es converteix en vapor a causa de la baixa pressió, aquest vapor s'ulititza per moure la turbina.

11. Centrals de cicle binari: utilitzen l'aigua de l'interior de la terra per evaporar un altre líquid de temperatura d'ebullició inferior a la de l'aigua. El vapor es utilitzat per moure la turbina.

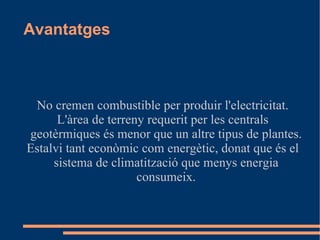

12. Avantatges No cremen combustible per produir l'electricitat.

13. L'àrea de terreny requerit per les centrals geotèrmiques és menor que un altre tipus de plantes.

14. Estalvi tant econòmic com energètic, donat que és el sistema de climatització que menys energia consumeix.

15. Inconvenients Rendiment baix, entre l'11 i el 13 %

16. Grans inversions inicials en la construcció de les centrals.
