달의 위상과 조수간만의 차이 표현 - 달의 공전에 따른 달의 위상과 달에 의한 지구의 조수간만의 차이 표현했습니다. http://GSMong.TiStory.com/104

1. 달의 위상과
조수간만의 차이 표현
메카트로닉스 학과
A201515026
김웅진

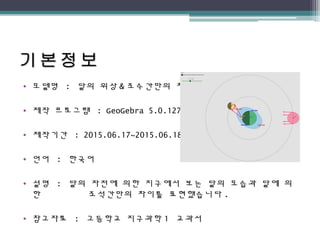

2. • 모델명 : 달의 위상 & 조수간만의 차
• 제작 프로그램 : GeoGebra 5.0.127.0
• 제작기간 : 2015.06.17~2015.06.18
• 언어 : 한국어
• 설명 : 달의 자전에 의한 지구에서 보는 달의 모습과 달에 의
한 조석간만의 차이를 표현했습니다 .
• 참고자료 : 고등학교 지구과학 1 교과서

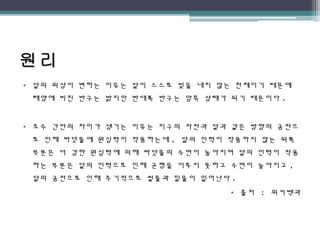

3. • 달의 위상이 변하는 이유는 달이 스스로 빛을 내지 않는 천체이기 때문에
태양에 비친 반구는 밝지만 반대쪽 반구는 암흑 상태가 되기 때문이다 .
• 조수 간만의 차이가 생기는 이유는 지구의 자전과 달과 같은 방향의 공전으
로 인해 바닷물에 원심력이 작용하는데 , 달의 인력이 작용하지 않는 뒤쪽
부분은 더 강한 원심력에 의해 바닷물의 수면이 높아지며 달의 인력이 작용
하는 부분은 달의 인력으로 인해 균형을 이루지 못하고 수면이 높아지고 ,
달의 공전으로 인해 주기적으로 썰물과 밀물이 일어난다 .
• 출처 : 위키백과

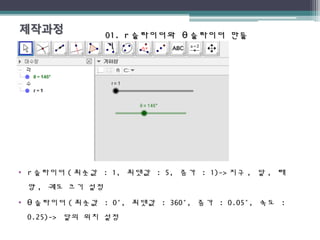

4. 01. r01. r 슬라이더와슬라이더와 θθ 슬라이더 만들슬라이더 만들
기기
• r 슬라이더 ( 최솟값 : 1, 최댓값 : 5, 증가 : 1)-> 지구 , 달 , 태
양 , 궤도 크기 설정
• θ 슬라이더 ( 최솟값 : 0°, 최댓값 : 360°, 증가 : 0.05°, 속도 :
0.25)-> 달의 위치 설정

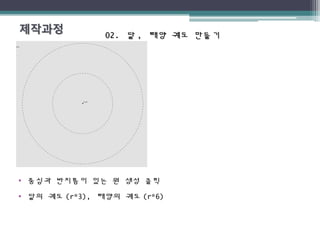

5. 02.02. 달달 ,, 태양 궤도 만들기태양 궤도 만들기
• 중심과 반지름이 있는 원 생성 클릭
• 달의 궤도 (r*3), 태양의 궤도 (r*6)

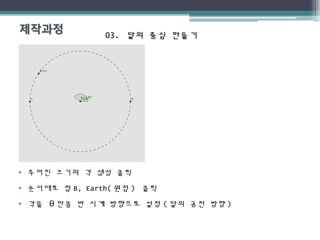

6. 03.03. 달의 중심 만들기달의 중심 만들기
• 주어진 크기의 각 생성 클릭
• 순서대로 점 B, Earth( 원점 ) 클릭
• 각을 θ 만큼 반 시계 방향으로 설정 ( 달의 공전 방향 )

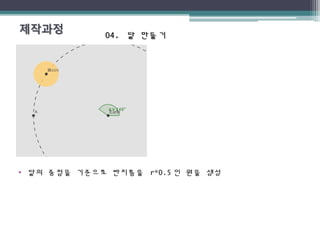

7. 04.04. 달 만들기달 만들기
• 달의 중점을 기준으로 반지름을 r*0.5 인 원을 생성

8. 05.05. 조수간만의 차이 표현조수간만의 차이 표현
• 달의 중점과 지구의 중점 ( 원점 ) 을 잇는 선분 생성
• 달의 중점을 기준으로 반지름을 r*1.1 인 원을 생성
• 선분과 r*1.1 인 원의 교점 ( 점 E) 을 생성
• 원점에서 적절한 거리에서 점 D 를 만든 후 원점 대칭 ( 점 D`) 을 생성
• 점 D, 점 D` 를 초점으로 하고 점 E 를 지나는 타원형 생성

9. 06.06. 태양 만들기태양 만들기
• 태양의 중점을 기준으로 반지름을 r*0.8 인 원을 생성

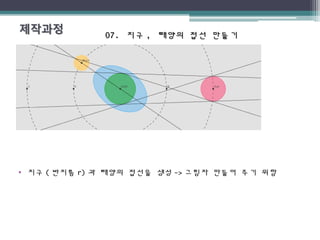

10. 07.07. 지구지구 ,, 태양의 접선 만들기태양의 접선 만들기
• 지구 ( 반지름 r) 과 태양의 접선을 생성 -> 그림자 만들어 주기 위함

11. 08.08. 태양의 광선 표현태양의 광선 표현
• 지구와의 접선을 이용하여 접선과 방향이 일치하는 벡터 ( 빛 방향 ) 생
성

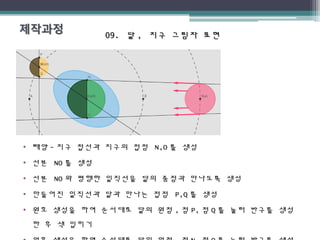

12. 09.09. 달달 ,, 지구 그림자 표현지구 그림자 표현
• 태양 - 지구 접선과 지구의 접점 N,O 를 생성
• 선분 NO 를 생성
• 선분 NO 와 평행한 일직선을 달의 중점과 만나도록 생성
• 만들어진 일직선과 달과 만나는 접점 P,Q 를 생성
• 원호 생성을 하여 순서대로 달의 원점 , 점 P, 점 Q 를 눌러 반구를 생성
한 후 색 입히기

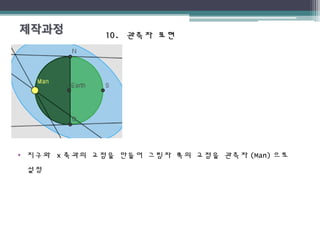

13. 10.10. 관측자 표현관측자 표현
• 지구와 x 축과의 교점을 만들어 그림자 쪽의 교점을 관측자 (Man) 으로
설정

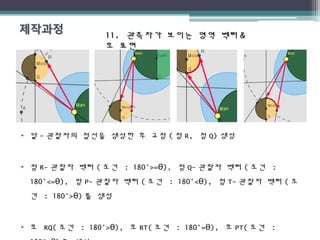

14. 11.11. 관측자가 보이는 영역 벡터관측자가 보이는 영역 벡터 &&
호 표현호 표현
• 달 - 관찰자의 접선을 생성한 후 교점 ( 점 R, 점 Q) 생성
• 점 R- 관찰자 벡터 ( 조건 : 180°>=θ), 점 Q- 관찰자 벡터 ( 조건 :
180°<=θ), 점 P- 관찰자 벡터 ( 조건 : 180°<θ), 점 T- 관찰자 벡터 ( 조
건 : 180°>θ) 를 생성
• 호 RQ( 조건 : 180°>θ), 호 RT( 조건 : 180°=θ), 호 PT( 조건 :

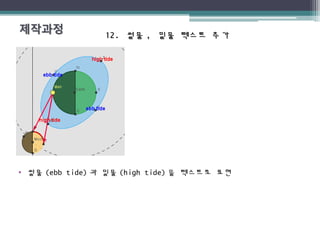

15. 12.12. 썰물썰물 ,, 밀물 텍스트 추가밀물 텍스트 추가
• 썰물 (ebb tide) 과 밀물 (high tide) 을 텍스트로 표현

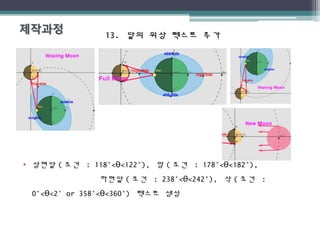

16. 13.13. 달의 위상 텍스트 추가달의 위상 텍스트 추가
• 상현달 ( 조건 : 118°<θ<122°), 망 ( 조건 : 178°<θ<182°),
하현달 ( 조건 : 238°<θ<242°), 삭 ( 조건 :
0°<θ<2° or 358°<θ<360°) 텍스트 생성

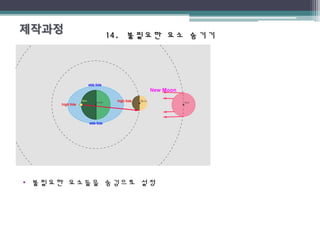

17. 14.14. 불필요한 요소 숨기기불필요한 요소 숨기기
• 불필요한 요소들을 숨김으로 설정
