Компания XSPlatforms предлагает инновационные решения для выполнения работ на высоте, включая защищенные от непогоды люльки и системы управления, повышающие безопасность и удобство. Документ описывает различные проекты, где применялись системы компании, такие как в Дубае и Абу-Даби, подчеркивая их уникальные характеристики и преимущества. Основная цель компании заключается в обеспечении безопасности и простоты выполнения работ на высоте, при этом учитывая особенности каждой конструкции.

1. Консоли, люльки подъемника и монорельсовые системы

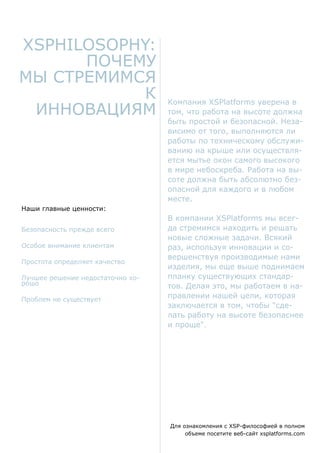

2. Наши главные ценности:
Безопасность прежде всего
Особое внимание клиентам
Простота определяет качество
Лучшее решение недостаточно хо-
рошо
Проблем не существует
Для ознакомления с XSP-философией в полном
объеме посетите веб-сайт xsplatforms.com
Компания XSPlatforms уверена в
том, что работа на высоте должна
быть простой и безопасной. Неза-
висимо от того, выполняются ли
работы по техническому обслужи-
ванию на крыше или осуществля-
ется мытье окон самого высокого
в мире небоскреба. Работа на вы-
соте должна быть абсолютно без-
опасной для каждого и в любом
месте.
В компании XSPlatforms мы всег-
да стремимся находить и решать
новые сложные задачи. Всякий
раз, используя инновации и со-
вершенствуя производимые нами
изделия, мы еще выше поднимаем
планку существующих стандар-
тов. Делая это, мы работаем в на-
правлении нашей цели, которая
заключается в том, чтобы "сде-
лать работу на высоте безопаснее
и проще".
XSPhilosophy:
почему
мы стремимся
к
инновациям

3. Каждое здание или строительная конструкция уникальна, поэтому тре-
буются специальные решения для технического обслуживания фаса-
дов. Компания XSPlatforms предлагает индивидуально разработанные
решения, соответствующие требованиям выполнения работ и безопас-
ности. Решения, оказывающие минимальное влияние на конструкцию и
архитектуру здания. От телескопических вышек, которые выдвигаются
внутрь здания до маленьких деталей, предотвращающих повреждение
фасада здания.
Так как устройства для
технического обслуживания
зданий (УТОЗ) становятся
больше по размеру и
поэтому тяжелее,
возможность идеального
управления ими становиться
все более жизненно
необходимой. Соединение
установки с системой
диспетчеризации здания
(СДЗ) является решением
для обеспечения
управляемости и контроля.
Для установок, требующих
более точного управления и
возможностей для
диагностики, компания
XSPlatforms использует
технологию HMI-PLC для
соединения устройства для
технического обслуживания
здания с системой
диспетчеризации здания.
Примером может служить
небоскреб Jewel Tower в
Дубаи, для которого
компания XSPlatforms
построила самое большое
устройство для
технического обслуживания
здания в Объединенных
Арабских Эмиратах. Это
телескопическая установка
имеет общую длину стрелы
47 метров, а подъем стрелы
по вертикали составляет
1,5 метра. В сочетании с
телескопической люлькой,
эта установка позволяет
добраться до каждого
уголка здания, в том числе
до труднодоступных частей
фасада.
Все это делает УТОЗ более
удобными для применения,
но при этом создает
исключительные сложности
для управления УТОЗ. С
помощью технологии ПЛК
система диспетчеризации
здания может осуществлять
постоянный контроль
точного положения
установки, а также скорости
и направления движения
как люльки подъемника,
так и консоли. Кроме того,
ПЛК имеет диагностические
функции и может проверять
системы на наличие
неисправностей. Еще одним
полезным дополнительным
свойством является
возможность проверки и
технического обслуживания
установки через Интернет с
помощью сотрудников из
штаб-квартиры компании
XSPlatforms в Нидерландах.
Идеальное
управление
Соединение
устройства УТОЗ с
системой СДЗ
«Если Вы уже видели одну, то вы видели их все». Но
все изменилось с появлением защищенной от непогоды
люльки от компании XSPlatforms. Она предоставляет
просторное рабочее место для выполнения работ на высоте
и проста в управлении. Это первая люлька, созданная
для защиты работников от неблагоприятных погодных
условий, позволяющая им безопасно выполнять работы
даже в таких условиях, которые, при отсутствии такой
люльки, делали бы выполнение таких работ невозможным.
Эта люлька не только представляет собой практичное
решение, но также сочетает в себе функциональность с
прочной конструкцией. Люлька выглядит аккуратно и не
портит внешний вид здания.
Защищенная от непогоды
люлька подъемника
Беспроводные
консоли
Решения компании XSPlatforms выделяются не только сво-
ей конструкцией, они также опережают решения конку-
рентов, когда речь идет о коммуникациях.
Обычно, электронные блоки люлек и монтажных площа-
док соединены друг с другом одним кабелем управления,
позволяющим работникам управлять движением консоли.
На высоте 60 метров и более для этого требуются спе-
циальные электрические кабели. Эти кабели дорогие, и
их монтаж – достаточно трудоемкий процесс. Компания
XSPlatforms оснастила свои люльки технологией послед-
него поколения для беспроводной связи с консолью. Это
экономит расходы. И, в конце концов: больше нет кабеля
управления, который необходимо обслуживать, ремонти-
ровать или заменять.
инновации от xsplatforms
Новые перспективы для
обеспечения доступа к фасаду

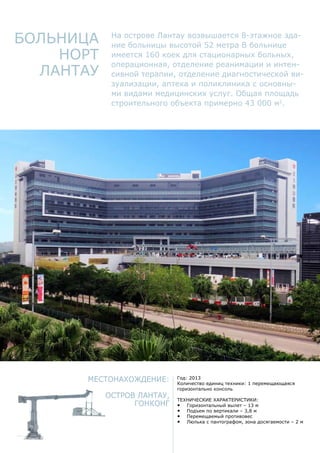

4. Местонахождение:
Остров Лантау,
Гонконг
Год: 2013
Количество единиц техники: 1 перемещающаяся
горизонтально консоль
Технические характеристики:
• Горизонтальный вылет – 13 м
• Подъем по вертикали – 3,8 м
• Перемещаемый противовес
• Люлька с пантографом, зона досягаемости – 2 м
Больница
Норт
Лантау
На острове Лантау возвышается 8-этажное зда-
ние больницы высотой 52 метра В больнице
имеется 160 коек для стационарных больных,
операционная, отделение реанимации и интен-
сивной терапии, отделение диагностической ви-
зуализации, аптека и поликлиника с основны-
ми видами медицинских услуг. Общая площадь
строительного объекта примерно 43 000 м2
.

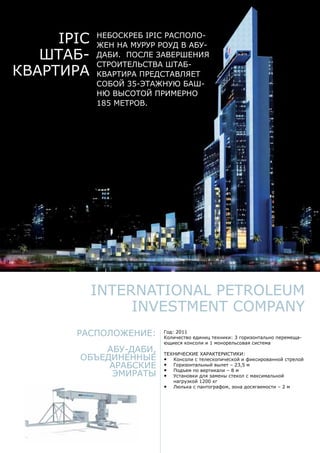

5. Расположение:
Абу-Даби,
Объединенные
Арабские
Эмираты
Год: 2011
Количество единиц техники: 3 горизонтально перемеща-
ющиеся консоли и 1 монорельсовая система
Технические характеристики:
• Консоли с телескопической и фиксированной стрелой
• Горизонтальный вылет – 23,5 м
• Подъем по вертикали – 8 м
• Установки для замены стекол с максимальной
нагрузкой 1200 кг
• Люлька с пантографом, зона досягаемости – 2 м
International Petroleum
Investment Company
IPIC
Штаб-
квартира
Небоскреб IPIC располо-
жен на Мурур Роуд в Абу-
Даби. После завершения
строительства штаб-
квартира представляет
собой 35-этажную баш-
ню высотой примерно
185 метров.

6. Дубаи,
Jewel
Tower
Небоскреб Jewel Tower – это 41-этажное здание
общей высотой 190 метров В нем имеются точки
розничной торговли, расположенные на цокольном
и мансардном этажах. На 12 этажах размещены
коммерческие помещения и на 28 этажах
размещаются жилые помещения, состоящие из 1-, 2-,
3- и 4-комнатных квартир и двух самых современных
пентхаусов.
Местонахож-
дение:
Дубаи,
Объединенные
Арабские
Эмираты.
Год: 2008
Количество единиц техники: 1 фиксированная консоль
Технические характеристики:
• Общая длина стрелы – 47 м
• Подъем по вертикали – 1,5 м
• Перемещаемый противовес
Тяжелая люлька с пантографом, зона
досягаемости – 4,5 м

7. Кью Пи
Дистрикт
(QP)
Местонахож-
дение:
Доха, Катар
Год: 2012
Количество единиц техники: 8 фиксиро-
ванных и 3 горизонтально перемещаю-
щиеся консоли
Технические характеристики:
• Все консоли телескопические
• Стрелы зафиксированы под углом
6 градусов
• Макс. горизонтальный вылет – 34 м
• Максимальный подъем по
вертикали – 6,8 м
• Установки для замены стекол с
максимальной нагрузкой 350 кг
Кью Пи Дистрикт
занимает площадь
примерно 693 400 м2
и состоит из 9 башен-
небоскребов с офисами
и 5-звездочного
отеля. Высота зданий
комплекса колеблется
от 21 до 52 этажей,
максимальная
высота – 223 метра.
После завершения
строительства здания
будут служить штаб-
квартирой компании
Qatar Petroleum.

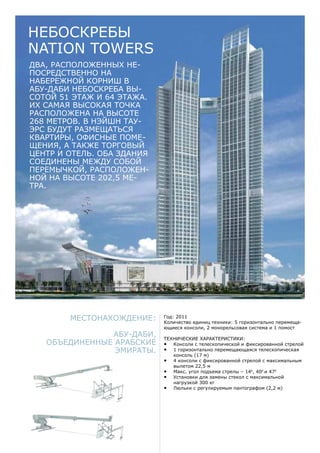

8. Местонахождение:
Абу-Даби,
Объединенные Арабские
Эмираты.
Год: 2011
Количество единиц техники: 5 горизонтально перемеща-
ющиеся консоли, 2 монорельсовая система и 1 помост
Технические характеристики:
• Консоли с телескопической и фиксированной стрелой
• 1 горизонтально перемещающаяся телескопическая
консоль (17 м)
• 4 консоли с фиксированной стрелой с максимальным
вылетом 22,5 м
• Макс. угол подъема стрелы – 140
, 400
и 470
• Установки для замены стекол с максимальной
нагрузкой 300 кг
• Люльки с регулируемым пантографом (2,2 м)
Два, расположенных не-
посредственно на
набережной Корниш в
Абу-Даби небоскреба вы-
сотой 51 этаж и 64 этажа.
Их самая высокая точка
расположена на высоте
268 метров. В Нэйшн Тау-
эрс будут размещаться
квартиры, офисные поме-
щения, а также торговый
центр и отель. Оба здания
соединены между собой
перемычкой, расположен-
ной на высоте 202,5 ме-
тра.
Небоскребы
Nation Towers

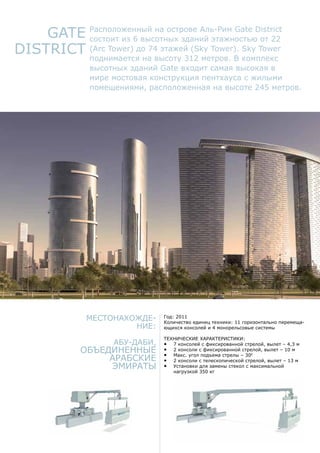

9. Gate
District
Расположенный на острове Аль-Рим Gate District
состоит из 6 высотных зданий этажностью от 22
(Arc Tower) до 74 этажей (Sky Tower). Sky Tower
поднимается на высоту 312 метров. В комплекс
высотных зданий Gate входит самая высокая в
мире мостовая конструкция пентхауса с жилыми
помещениями, расположенная на высоте 245 метров.
Местонахожде-
ние:
Абу-Даби,
Объединенные
Арабские
Эмираты
Год: 2011
Количество единиц техники: 11 горизонтально перемеща-
ющихся консолей и 4 монорельсовые системы
Технические характеристики:
• 7 консолей с фиксированной стрелой, вылет – 4,3 м
• 2 консоли с фиксированной стрелой, вылет – 10 м
• Макс. угол подъема стрелы – 300
• 2 консоли с телескопической стрелой, вылет – 13 м
• Установки для замены стекол с максимальной
нагрузкой 350 кг

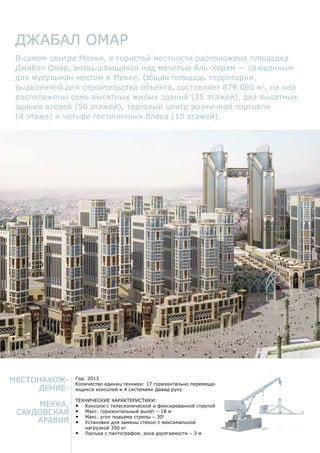

10. Местонахож-
дение:
Мекка,
Саудовская
Аравия
Год: 2013
Количество единиц техники: 17 горизонтально перемеща-
ющихся консолей и 4 системами Давид руку
Технические характеристики:
• Консоли с телескопической и фиксированной стрелой
• Макс. горизонтальный вылет – 18 м
• Макс. угол подъема стрелы – 300
• Установки для замены стекол с максимальной
нагрузкой 350 кг
• Люлька с пантографом, зона досягаемости – 3 м
Джабал Омар
В самом центре Мекки, в гористой местности расположена площадка
Джабал Омар, возвышающаяся над мечетью Аль-Харам — священным
для мусульман местом в Мекке. Общая площадь территории,
выделенной для строительства объекта, составляет 879 000 м2
, на ней
расположены семь высотных жилых зданий (35 этажей), два высотных
здания отелей (50 этажей), торговый центр розничной торговли
(4 этажа) и четыре гостиничных блока (15 этажей).

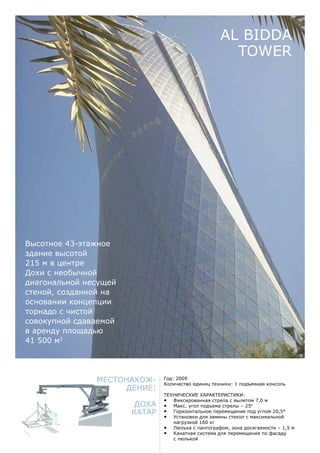

11. Местонахож-
дение:
Доха
Катар
Год: 2009
Количество единиц техники: 1 подъемная консоль
Технические характеристики:
• Фиксированная стрела с вылетом 7,0 м
• Макс. угол подъема стрелы – 250
• Горизонтальное перемещение под углом 20,5°
• Установки для замены стекол с максимальной
нагрузкой 160 кг
• Люлька с пантографом, зона досягаемости – 1,5 м
• Канатная система для перемещения по фасаду
с люлькой
AL Bidda
Tower
Высотное 43-этажное
здание высотой
215 м в центре
Дохи с необычной
диагональной несущей
стеной, созданной на
основании концепции
торнадо с чистой
совокупной сдаваемой
в аренду площадью
41 500 м2

12. Местонахож-
дение:
Абу-Даби,
Объединенные
Арабские
Эмираты
Год: 2010
Количество единиц техники: 8 фиксированных и 2 гори-
зонтально перемещающиеся консоли и 3 монорельсовые
системы
Технические характеристики:
• 8 фиксированных и 2 горизонтально перемещающие-
ся консоли (все телескопические)
• Макс. горизонтальный вылет – 33,5 м
• Макс. подъем по вертикали – 5,3 м
• Макс. угол подъема стрелы – 100
• Установки для замены стекол с максимальной
нагрузкой 600 кг
• 8 установок с раздвижными люльками
(макс. длина – 8,5 м)
Sowwah
Square
Sowwah Square – это финансовый
район, расположенный в центре
острова Аль-Марьян в Абу-Даби.
Район Sowwah Square состоит из
4 коммерческих высотных зданий,
2 отелей и здания фондовой
биржи Абу-Даби. 4 коммерческих
высотных здания имеют общую
этажность от 30 до 36 этажей с
максимальной высотой 165 метров,
общая площадь, предназначенная
для офисных помещений,
составляет 285 000 м2
.

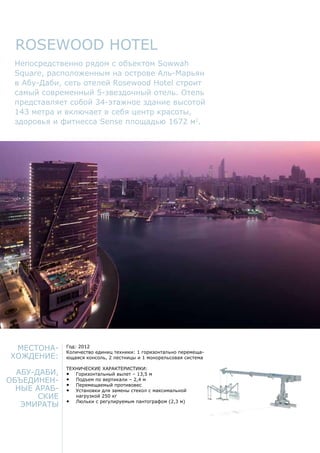

13. Местона-
хождение:
Абу-Даби,
Объединен-
ные Араб-
ские
Эмираты
Год: 2012
Количество единиц техники: 1 горизонтально перемеща-
ющаяся консоль, 2 лестницы и 1 монорельсовая система
Технические характеристики:
• Горизонтальный вылет – 13,5 м
• Подъем по вертикали – 2,4 м
• Перемещаемый противовес
• Установки для замены стекол с максимальной
нагрузкой 250 кг
• Люльки с регулируемым пантографом (2,3 м)
Rosewood Hotel
Непосредственно рядом с объектом Sowwah
Square, расположенным на острове Аль-Марьян
в Абу-Даби, сеть отелей Rosewood Hotel строит
самый современный 5-звездочный отель. Отель
представляет собой 34-этажное здание высотой
143 метра и включает в себя центр красоты,
здоровья и фитнесса Sense площадью 1672 м2
.

14. Местонахож-
дение:
Макао
Год: 2006
Количество единиц техники: 3 горизонтально перемеща-
ющиеся консоли
Технические характеристики:
• Фиксированная стрела с вылетом 21,5 м
• Макс. угол подъема стрелы – 140
• Люлька с пантографом, зона досягаемости – 2 м
Год: 2011
Количество единиц техники: 2 горизонтально
перемещающиеся платформы для установки
оборудования
Технические характеристики:
• 1 вращающая платформа для установки над 25 м
куполом
• 1 горизонтально перемещающая платформа для
установки оборудования длиной 11,6 м
Venetian
Venetian Macau — это отель и игорно-развлекательный комплекс,
принадлежащий корпорации Las Vegas Sands. Venetian имеет высоту
225 метров и является местом расположения стоимостью 2,4 млрд
долларов США для 7 отелей в Котаи Стрип в Макао. Venetian Macau,
площадью 980 000 м2
, похож на однотипный игорно-развлекательный
комплекс — Venetian в Лас-Вегасе — и является крупнейшим
гостиничным комплексом, расположенным в одном здании в Азии,
шестым крупнейшим в мире по площади и самым большим казино в
мире.

15. Tornado Tower
Tornado Tower — это 52-этажное здание высотой 200
метров в форме торнадо в Дохе, Катар. В вечернее
время на высотном здании демонстрируется световое
шоу более чем с 35 000 различных комбинаций
цветов. Это делает данное здание маяком для залива
Уэст Бей и всего города Доха.
Местонахож-
дение:
Доха,
Катар
Год: 2008
Количество единиц техники: 1 перемещающаяся горизон-
тально консоль
Технические характеристики:
• Фиксированная стрела с вылетом 12,8 м
• Макс. угол подъема стрелы – 310
• Установки для замены стекол с максимальной нагруз-
кой 400 кг
• Люлька с пантографом, зона досягаемости – 2,3 м
• Канатная система для выполнения работ на фасаде
с люлькой

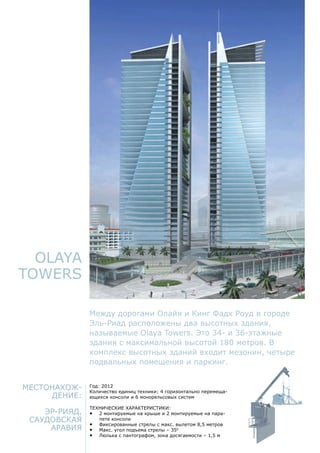

16. Местонахож-
дение:
Эр-Рияд,
Саудовская
Аравия
Год: 2012
Количество единиц техники: 4 горизонтально перемеща-
ющихся консоли и 6 монорельсовых систем
Технические характеристики:
• 2 монтируемые на крыше и 2 монтируемые на пара-
пете консоли
• Фиксированные стрелы с макс. вылетом 8,5 метров
• Макс. угол подъема стрелы – 350
• Люлька с пантографом, зона досягаемости – 1,5 м
Olaya
Towers
Между дорогами Олайя и Кинг Фадх Роуд в городе
Эль-Риад расположены два высотных здания,
называемые Olaya Towers. Это 34- и 36-этажные
здания с максимальной высотой 180 метров. В
комплекс высотных зданий входит мезонин, четыре
подвальных помещения и паркинг.

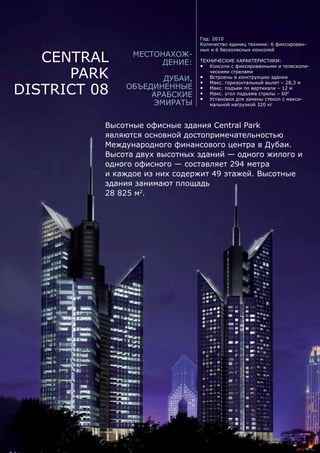

17. Central
Park
District 08
Высотные офисные здания Central Park
являются основной достопримечательностью
Международного финансового центра в Дубаи.
Высота двух высотных зданий — одного жилого и
одного офисного — составляет 294 метра
и каждое из них содержит 49 этажей. Высотные
здания занимают площадь
28 825 м2
.
Местонахож-
дение:
Дубаи,
Объединенные
Арабские
Эмираты
Год: 2010
Количество единиц техники: 6 фиксирован-
ных и 6 бесколесных консолей
Технические характеристики:
• Консоли с фиксированными и телескопи-
ческими стрелами
• Встроены в конструкцию здания
• Макс. горизонтальный вылет – 28,3 м
• Макс. подъем по вертикали – 12 м
• Макс. угол подъема стрелы – 600
• Установки для замены стекол с макси-
мальной нагрузкой 320 кг

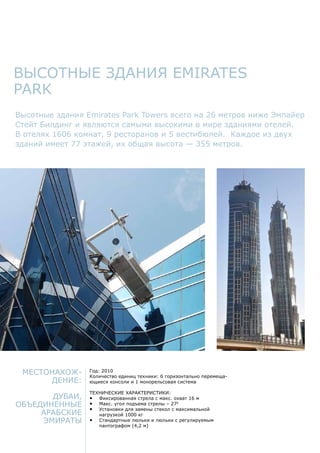

18. Высотные здания Emirates
park
Местонахож-
дение:
Дубаи,
Объединенные
Арабские
Эмираты
Год: 2010
Количество единиц техники: 6 горизонтально перемеща-
ющиеся консоли и 1 монорельсовая система
Технические характеристики:
• Фиксированная стрела с макс. охват 16 м
• Макс. угол подъема стрелы – 270
• Установки для замены стекол с максимальной
нагрузкой 1000 кг
• Стандартные люльки и люльки с регулируемым
пантографом (4,2 м)
Высотные здания Emirates Park Towers всего на 26 метров ниже Эмпайер
Стейт Билдинг и являются самыми высокими в мире зданиями отелей.
В отелях 1606 комнат, 9 ресторанов и 5 вестибюлей. Каждое из двух
зданий имеет 77 этажей, их общая высота — 355 метров.

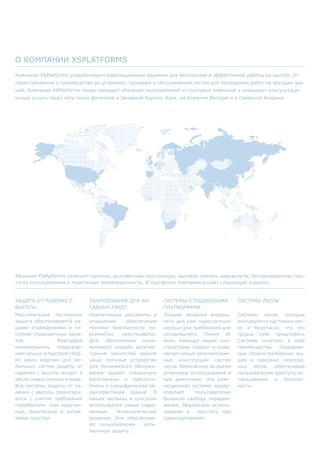

19. Компания XSPlatforms разрабатывает революционные решения для безопасной и эффективной работы на высоте. От
проектирования и производства до установки, проверки и обслуживания систем для проведения работ на фасадах зда-
ний. Компания XSPlatforms также проводит обучение пользователей и страховых компаний и оказывает консультаци-
онные услуги через сеть своих филиалов в Западной Европе, Азии, на Ближнем Востоке и в Северной Америке.
О компании XSPlatforms
Решения XSPlatforms отличает прочная, долговечная конструкция, высокая степень надежности, беспрецедентная про-
стота использования и практичная инновационность. В портфолио компании входят следующие изделия:
Защита от падения с
высоты
Максимальная постоянная
защита обеспечивается на-
шими ограждениями и си-
стемой страховочных кана-
тов. Благодаря
минимальному поврежде-
нию крыши и быстрой сбор-
ке наши изделия для мо-
бильных систем защиты от
падения с высоты входят в
число самых лучших в мире.
Все системы защиты от па-
дения с высоты проектиру-
ются с учетом требований
потребителя: они практич-
ные, безопасные и интуи-
тивно простые.
Оборудование для фа-
садных работ.
Нормативные документы в
отношении обеспечения
техники безопасности по-
всеместно ужесточаются.
Для обеспечения мини-
мального ущерба архитек-
турным ценностям зданий
наши прочные устройства
для технического обслужи-
вания зданий специально
изготовлены и приспосо-
блены к специфическим ха-
рактеристикам зданий. В
наших люльках и консолях
используются самые совре-
менные технологические
решения. Они обеспечива-
ют пользователям опти-
мальную защиту.
Системы с подвесными
платформами
Лучшие решения вчераш-
него дня уже недостаточно
хороши для требований дня
сегодняшнего. Помня об
этом, команда наших кон-
структоров создает и пред-
лагает новые запатентован-
ные конструкции систем
лесов. Безопасные во время
установки, использования и
при демонтаже. Эта рево-
люционная система предо-
ставляет пользователям
большую свободу передви-
жения, безопасное исполь-
зование и простоту при
транспортировке.
Системы лесов
Системы лесов, которые
монтируются настолько лег-
ко и безопасно, что это
трудно себе представить
Системы сочетают в себе
преимущества передвиж-
ных сборно-разборных вы-
шек и сквозных переход-
ных лесов, обеспечивая
пользователям простоту ис-
пользования и безопас-
ность.

20. Нидерланды (штаб-квартира) – Европа, Азия, Ближний Восток и Северная Америка.
info@xsplatforms.com 2.3
