CHƯƠNG 1: LATHE MACHINING

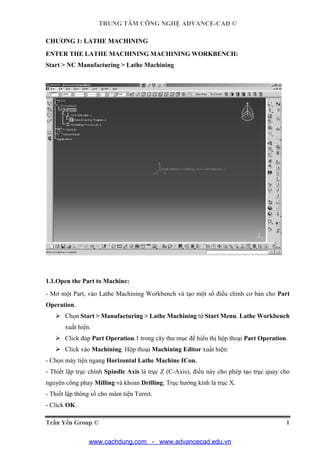

ENTER THE LATHE MACHINING MACHINING WORKBEN...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 2

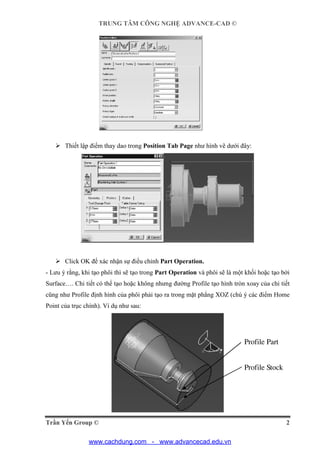

 Thiết lập điểm thay dao trong Position Tab Page như hình vẽ dưới đâ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 3
1.2. Lathe Machining Operations: Các nguyên công gia công tiện.
1.2.1...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 5
b. Tool Tab Page :
- Lathe Tool Assembly: Thiết lập thông số gá thân ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 6
+ External Tool : Định nghĩa dao tiện ngoài. Gồm các thông số như sau...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 7
* Cutting Edge Angle (Kr): Định nghĩa góc phía cạnh cắt của dao.
* Nh...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 8
+ External Groove Tool: Dao tiện rãnh ngoài.
+ Internal Groove Tool: ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 9
+ External Thread Tool: Dao tiện ren ngoài.
+ Internal Thread Tool: D...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 10
+ Trigon Insert r i : Mảnh ghép tam giác .
+ Groove Insert r i : Mản...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 11
c. Machining Parameter Strategy ::
- Max Depth of Cut: Khoảng cách l...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 12
- Orientation: Sự định hướng tiện. Gồm 3 kiểu:
+ External: Tiện ngoà...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 13
>
+ Each Path: Khi lựa chọn cái này, mỗi đường Pass (mỗi lớp cắt) củ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 14
OPTIONS:
- Lead & Trailing Safety Angles: Dạng hình học chèn vào đượ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 15
- Lead-in (tiến vào); Lift-off (nhấc lên) & Attack (bắt đầu cắt; ăn ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 16
- Lift-off Distance & Lift-off Angle: Định nghĩa véctơ nhấc lên Lift...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 17
Min Machining Radius (cho tiện ngoài)
Max Machining Radius (Cho tiện...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 18
1.2.2. Create A Recessing Operation : Nguyên công tiện rãnh, chỗ lõm...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 19
+ One Way: Chạy theo 1 hướng theo các lớp.
+ Parallel Contour: Toolp...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 20
- Under Spindle Axis Machining: Cho kiểu Frontal & Inclined Machinin...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 21
b. Machining Parameter Strategy :
- First plunge position: Định vị t...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 23
2. Machining Parameter Strategy Tab Page :
- Nhập các thông số Toolp...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 24
- Lift-off Type: Tương tự như Lead-in Type.
- Corner Processing for ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 26
a. Geometry :
b. Machining Parameter Strategy :
- Tùy chọn General t...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 27
-Tab Corner Processing điều khiển chuyển động của dao tại các góc để...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 29
1.2.7. Ramping Roughing Operation : Tạo nguyên công tiện thô với các...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 30
2.1.STOCK: Tạo phôi
2.1.1.CREATES ROUGH STOCK : Tạo phôi một cách tự...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 31
5. Có thể thay đổi trục hệ thống Axis System dùng để định nghĩa Roug...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 32
2.2.Roughing Operations: Gia công thô
2.2.1.Create A Sweep Roughing ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 33
- Part: Vùng màu đỏ, để chọn các bề mặt Face (Right Click và chọn tr...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 34
ON INSIDE
OUTSIDE
- Offset: Limitting Contour sẽ được Offset và Tool...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 35
Toolpath Style:
+ Zig-Zag: Toolpath sẽ đi theo đường zig-zag về 2 ph...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 36
c. Macros: Định nghĩa di chuyển dao theo Macro.
Along Tool Axis Alon...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 37
- Chu trình này buộc phải chọn Rough Stock để chương trình sẽ tính t...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 38
- Tool/Rough Stock:
+ Position: Định nghĩa vị trí đứng của tâm dụng ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 39
+ Toolpath Style: Kiểu đường Toolpath chạy dao, kiểu đường được chọn...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 40
+ Always Stay on bottom: Công cụ này có thể được sử dụng khi Toolpat...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 41
- Axial : Nhập chiều sâu lớn nhất của mỗi lớp gia công.
+ Variable c...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 42
- Bottom Tab:
+ Automatic horizontal areas detection: Khi kiểm này đ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 43
Sau khi nhập giá trị của Offset để áp cho vùng đó (Offset on areas) ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 44
Có dùng HSM.
Retract khi không dùng HSM.
Retract khi có dùng HSM. Đư...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 45
- Axial safety distance: Khoảng cách lớn nhất dụng cụ cắt sẽ đi lên ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 46
 Click vùng màu đỏ nhạt Zone order.
- Chọn các vùng sẽ được gia côn...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 47
2.3.Finishing And Semi-Finishing Operations: Các chu trình gia công ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 48
+ Max Discretization: Một số Surfaces, như là Surface Flat phẳng, dụ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 49
Parameter này chỉ cho phép với dụng cụ cắt Dao Phay dạng mũi cầu. Số...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 50
* Via Scallop height: Bước dịch dao giữa các Pass phụ thuộc vào chiề...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 51
Multi-Pass:
+ Maximum cut depth & Total depth : Nhập tổng chiều sâu ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 52
+ Lateral walls : Chỉ Surface ở bên của Surface được gia công. Giá t...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 53
+ Direct: Khi Check, dụng cụ cắt không cho phép đi lên theo Approach...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 54
trên ICon động sau đó chọn 1 mặt Faces đơn và không sử dụng công cụ ...

TRUNG TÂM CÔNG NGHỆ ADVANCE-CAD ©
Trần Yến Group © 55
 Click Replay. Như vậy bên ngoài của Part đã được gia công.
2.3.3.C...
