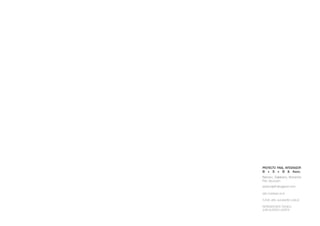

PROYECTO FINAL INTEGRADOR
B + S + B & Asoc.
Barroso, Sallaberry, Borrachia
Pini, Itzcovich
www.tiapfi.blogspot.com
AÑO CUR...

A C E V E D O ,
S E R G I O
MAT. 4201 0272
B I R C K E N S T A E D T ,
F E D E R I C O
MAT. 3301 0360
C H A I T ,
E R I K ...

Advertisement

CAMPO GALLO,
DPTO. ALBERDI,
SANTIAGO DEL ESTERO,
ARGENTINA
PROYECTO PARA EL
DESARROLLO URBANO
SUSTENTABLE DE UN
SITIO DEGR...

10PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
11
LOCALIZACION
DEL SITIO
|PAG 12|
|13| RECONOCIMIENTO
D...

#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
13
#1
LOCALIZACION
DEL SITIO
|13| RECONOCIMIENTO DEL SITIO
|14| CARACTERISTICA ...

14PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
15
CARACTE-
RISTICAS
DE LOS
MODELOS
DE DESA-
RROLLO
FISI...

16PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
17
#1LOCALIZACIONDELSITIO
Forman parte de la hidrografía...

Advertisement

18PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
19
El suelo de Santiago del Estero
sufre un proceso de c...

20PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
21
#1LOCALIZACIONDELSITIO
Por estar situada entre las is...

22PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
23
#1LOCALIZACIONDELSITIO
Debemos atribuirle la presenci...

24PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
25
2500 HABITANTES
EN PARAJES
5000enelDepartamentodeAlbe...

26PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
27
BITACORA
VIAJE AL
SITIO
#1LOCALIZACIONDELSITIO

Advertisement

28PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
29
Con la primera visita a Campo
Gallo, para principios ...

30PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
31
Y el resultado de esto, ha sido
volver con relatos y ...

32PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
33
#1LOCALIZACIONDELSITIO

34PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
35
OPORTUNIDADES
Trabajo misionero del Padre Gian-
Greco...

36PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
37
#1LOCALIZACIONDELSITIO
FORTALEZAS
Capacidad de subsis...

Advertisement

38PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
39
OPORTUNIDAD
+Iniciativa constante
+Nuevas comunicacio...

#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
41
#2
PROPUESTA DE
COMUNIDAD
|41| REORGANIZACION
|47| RELACION CON CAMPO GALLO
...

42PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
43
#2PROPUESTADECOMUNIDAD

44PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
45
ESCENARIO ACTUAL
#2PROPUESTADECOMUNIDAD
ESCENARIO PLA...

46PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
47
#2PROPUESTADECOMUNIDAD
RELACION
CON CAMPO GALLO
Actua...

Advertisement

48PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
49
CONSERVA
Conservar los sistemas naturales
del paisaje...

50PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
51
#2PROPUESTADECOMUNIDAD
AREAS DE
PROTECCION
COMPOSICIO...

52PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
53
#2PROPUESTADECOMUNIDAD
CAPACITACION VIGILANCIA/
SANIT...

54PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
55
#2PROPUESTADECOMUNIDAD
RELIGIOSO HABITACIONAL
COMPOSI...

56PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
57
#2PROPUESTADECOMUNIDAD
HABITACIONAL
RELIGIOSO
VIGILAN...

Advertisement

58PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
59
#2PROPUESTADECOMUNIDAD
PREMISAS Y
CONSIDERACIONES
SIS...

60PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
61
#2PROPUESTADECOMUNIDAD
LINEAMIENTOS
DE ACCION
Hablamo...

62PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
63
#2PROPUESTADECOMUNIDAD
El módulo de producción y cent...

64PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
65
#2PROPUESTADECOMUNIDAD
AULAAULAAULAAULAAULAAULACOMEDO...

66PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
67
#2PROPUESTADECOMUNIDAD
El módulo sanitario es un módu...

Advertisement

68PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
69
#2PROPUESTADECOMUNIDAD
El módulo habitacional, lógica...

70PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
71
#3
DISEÑO DEL
MODULO
|72| IMPLANTACION
|80| ESTRUC...

72PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
73
#3DISEÑODELMODULO
IMPLANTACION
PARAJE EL MOLLE,
CIUDA...

74PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
75
#3DISEÑODELMODULO

76PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
77
#3DISEÑODELMODULO

Advertisement

78PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
79
#3DISEÑODELMODULO
La implantación del módulo sur-
ge ...

80PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
81
#3DISEÑODELMODULO
ESTRUCTURA
MORFOLOGICA
En lo que re...

82PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
83
#3DISEÑODELMODULO

84PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
85
#3DISEÑODELMODULO
ESTRUCTURA
FUNCIONAL
N
1 30
B-BB-B
...

86PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
87
#3DISEÑODELMODULO
N
Espacio de
interaccion
externo
De...

Advertisement

88PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
89
#3DISEÑODELMODULO
CORTE A-A ESC. 1:100 CORTE A-A PERS...

90PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
91
#3DISEÑODELMODULO
CORTE B-B ESC. 1:100 CORTE B-B PERS...

92PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
93
#3DISEÑODELMODULO
CORTE C-C ESC. 1:100 CORTE C-C PERS...

94PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
95
#3DISEÑODELMODULO
CORTE D-D ESC. 1:100 CORTE D-D PERS...

96PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
97
#3DISEÑODELMODULO
VISTA NORTE ESC. 1:100 VISTA OESTE ...

Advertisement

98PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
99
VISTA SUR ESC. 1:100
#3DISEÑODELMODULO
VISTA ESTE ESC...

100PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
101
#3DISEÑODELMODULO

102PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
103
#3DISEÑODELMODULO

104PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
105
#3DISEÑODELMODULO

106PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
107
ESTRUCTURA
RESISTENTE
#3DISEÑODELMODULO
VERIFICACIÓ...

108PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
109
#3DISEÑODELMODULO
VERIFICACIÓN VIGA RETICULADA
CARG...

110PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
111
#3DISEÑODELMODULO
VERIFICACIÓN A LA FLECHA
f max
= ...

112PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
113
#3DISEÑODELMODULO
MATERIALIDAD
01 – Solera de 2 x 2...

114PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
115
#3DISEÑODELMODULO
01 – Chapa cincalum T90 C25
02 – ...

116PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
117
#3DISEÑODELMODULO
01 – Tirante de quebracho colorad...

118PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
119
#3DISEÑODELMODULO
01 – Tirante de quebracho colorad...

120PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
121
#3DISEÑODELMODULO
Herraje de perno
roscado de vincu...

122PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
123
#3DISEÑODELMODULO
01 – Chapa cincalum T90 C25
02 – ...

124PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
125
#3DISEÑODELMODULO

126PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
127
#3DISEÑODELMODULO
SUSTENTABILIDAD
ALEGORIA ESPALDA
...

128PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
129
#3DISEÑODELMODULO#3DISEÑODELMODULO
La recolección d...

130PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
131
#3DISEÑODELMODULO
COMPROMISO CON
EL ENTORNO
RESPETO...

132PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
133
#3DISEÑODELMODULO
INNOVACION
ALTERNATIVAS
DIGNIFICA...

134PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
135
#3DISEÑODELMODULO
ALTERNATIVAS DE
APROPIACION

136PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
137
#4
GESTION -
RECURSOS
|137| GESTION UNIVERSIDAD
|...

138PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
139
#4GESTION-RECURSOS
RESEÑA FUNDACION
Personas reunid...

140PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
141
#4GESTION-RECURSOS
que se convirtió en la primera e...

142PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
143
#4GESTION-RECURSOS
GESTION
COMUNIDAD
Santiago del E...

144PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
145
#4GESTION-RECURSOS
Productodelascharlasyvisitasalsi...

146PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
147
Las redes sociales fueron las
herramientas principa...

148PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
149
COMPUTO
Se realizó un cómputo y presu-
puesto espec...

150PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
151
#4GESTION-RECURSOS
LOGISTICA
El inicio de obra requ...

152PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
153
#4GESTION-RECURSOS
en parroquia y traslado hacia el...

154PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
155
#4GESTION-RECURSOS
RECURSOS
Desde la fase de diseño...

156PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
157
La familia Gonzalez asumió el
compromiso de aportar...

158PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
159
#5
CONSTRUCCION
DEL MODULO
|160| DESARROLLO DEL P...

160PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
161
1,19 2,44 1,22 1,22 2,44 2,42
1,680,612,442,41
Eje ...

162PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
163
REPLANTEO +0.60 ESC. 1:100
N
1,19 2,44 1,22 1,22 2,...

164PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
165
+0,62
+1,83
+3,21 +3,13
+0,39
-0,64
+0,45
+4,74
+4,...

166PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
167
#5CONSTRUCCIONDELMODULO
REPLANTEO VISTA SUR ESC. 1:...

168PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
169
#5CONSTRUCCIONDELMODULO
DETALLES DE
CERRAMIENTO
PAN...

170PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
171
#5CONSTRUCCIONDELMODULO
PANEL PERMEABLE FIJO
VISTA ...

172PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
173
VISTA EXTERIOR CORTE
Panel ciego fijo 109 cm x 244 ...

174PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
175
#5CONSTRUCCIONDELMODULO
CAPTACION DE AGUA
DE LLUVIA...

176PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
177
#5CONSTRUCCIONDELMODULO
Aljibe
N
1 30
Conexión desd...

178PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
179
#5CONSTRUCCIONDELMODULO
PLANTA TECHOS
INSTALACION S...

180PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
181
#5CONSTRUCCIONDELMODULO

182PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
183
#5CONSTRUCCIONDELMODULO
N
1 30
B R
InversorS
Tabler...

184PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
185
COCINA A LEÑA DE
ALTO RENDIMIENTO
En la actualidad ...

186PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
187
#5CONSTRUCCIONDELMODULO
>
#1 FUNDACIONES #2 ESTRUCT...

188PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
189
#5CONSTRUCCIONDELMODULO
>
>
>
>
> >
#5 ESTRUCTURA T...

190PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
191
#5CONSTRUCCIONDELMODULO
12 pers. 9 personas
dia 1 d...

192PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
193
#5CONSTRUCCIONDELMODULO
MEMORIA DE LA
EXPERIENCIA
I...

194PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
195
#5CONSTRUCCIONDELMODULO

196PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
197
#5CONSTRUCCIONDELMODULO
Contemplar: Observar con at...

198PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
199
#5CONSTRUCCIONDELMODULO

200PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
201
#5CONSTRUCCIONDELMODULO

202PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
203
#5CONSTRUCCIONDELMODULO
El contacto con la gente no...

204PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
205
#5CONSTRUCCIONDELMODULO

206PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
207
Ocho personas, alumnos y cola-
boradores, partimos ...

208PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
209
#5CONSTRUCCIONDELMODULO

210PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
211
La arquitectura debe proteger al hombre de las
incl...

212PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
213
#5CONSTRUCCIONDELMODULO

214PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
215
#5CONSTRUCCIONDELMODULO

216PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
217
“La arquitectura solo se considera completa
con la ...

218PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
219
EMPRESAS
(POR ORDEN ALFABETICO)
Adelectric insumos ...

220PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
221
AGRADECIMIENTO ESPECIAL
A NUESTRAS FAMILIAS Y AMIGO...

222PROYECTOFINALINTEGRADOR
#TODOS POR CAMPO GALLO, SGO. DEL ESTERO
223
PROYECTO FINAL INTEGRADOR
B + S + B & Asoc.
Barroso...

propuesta campo gallo

Share Slideshare

LinkedIn
Facebook
Twitter

Embed

Size (px)

Show related Slideshows at end

WordPress Shortcode

Link

Share
Email

Límites en la arquitectura caparr... by pablo ledesma 5237 views
Plenzick gustavo centro de bienbe... by pablo ledesma 5111 views
Hogar de protección integral para m... by pablo ledesma 5148 views
n by pablo ledesma 4340 views
n by pablo ledesma 4224 views
Residencias universitarias haedo ... by pablo ledesma 5236 views

View on Slideshare

1 of 113 Ad

View on Slideshare

1 of 113 Ad
