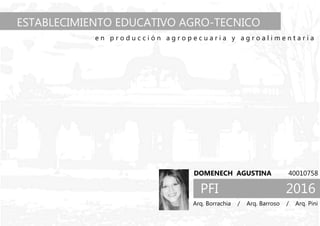

Arq. Borrachia / Arq. Barroso / Arq. Pini
DOMENECH AGUSTINA 40010758
ESTABLECIMIENTO EDUCATIVO AGRO-TECNICO
TECNICA e n p ...

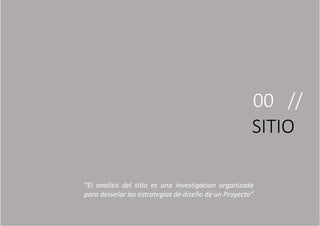

00 //
SITIO
“El analisis del sitio es una investigacion organizada
para desvelar las estrategias de diseño de un Proyecto”

Argentina//
Buenos Aires//
Partido de Navarro//
Las Marianas.
SITIO |00
Las Marianas se encuentra a
121 km de la Capital
F...

E.E.A // EQUIPAMIENTO EXISTENTE |00

Espacio construido y habitado en la trama urbana
Espacio verde y vacante dentro de la trama urbana
acceso
acceso
Iglesia S...

E.E.A // TRAMA URBANA PROPUESTA |00
ESTACION DE FERROCARIL
Se revitaliza para volver a
transportar mercadería y
reinsertar...

E.E.A // PRODUCCION LACTEA |00

E.E.A // PRODUCCION LACTEA |00
DISTRIBUCION DE TAMBOS EN BS.AS

63.284 hab.
58.152 hab.
685 hab.
29.868 hab.
15.797 hab.
ESCUELA DE EDUCACION
SECUNDARIA AGRARIA Nº1.
ESCUELA AGRARIA Nº1 ...

FOTOS DEL SITIO |00E.E.A //

00 //
TEMA

TEMA |00
El objetivo a desarrollar en la siguiente tesis se basa en el
análisis de un pueblo con una población menor de 20...

ESTRUCTURA MORFOLOGICA |04E.E.A //
DIBUJOS DE LOS ALUMNOS DE 1ER GRADO DE LA ESCUELA N°18.
LA CONSIGNA FUE DIBUJAR LA “SEC...

01 //
COMPROMISO SOCIAL

COMPROMISO SOCIAL |01E.E.A //
Una vez consolidada la E.E.A, sus egresados con
ayuda del municipio de Navarro y del estado
...

COMPROMISO SOCIAL |01E.E.A //
INTERACION SOCIAL
FUTURO
INDUSTRIAS
CAPACITACION
EDUCACION
CRECIMIENTO POBLACIONAL
CRECIMIEN...

02 //
IMPLANTACIÓN
“Toda obra arquitectonica existe en presencia de un contexto que le insufla
significados y a su vez der...

Consolidar esquina
En el eje principal del pueblo
ESTRATEGIAS DE IMPLANTACION |02E.E.A //
Relación polo industria
ESTACION...

200M
200M
IMPLANTACION |02E.E.A //
ESTABLO
Conexión constante con los sectores de granja (Pastoreo, área de ordeñe y
estab...

IMPLANTACION |02E.E.A //

03 //
ESTRUCTURA FUNCIONAL
“El espacio es la caracteristica que mas define a la
arquitectura y la distingue de otras artes”

Área que organiza y controla las actividades de la escuela
secundaria.
Atención alumnos 20m²
Secretaria 20m²
Dirección 25m...

ACTORES SOCIALES |03E.E.A //
CICLO BASICO= 1º, 2º y 3º. Formación
general.
CICLO ORIENTADO= 4º, 5º, 6º
Formación especiali...

PLANTA BAJA CON ENTORNO INMEDIATO |03E.E.A //

PLANTA PRIMER PISO |03E.E.A //
1
2
4
3
5
1 Office
2 Recepción/Seguridad/Administración
3 Sector lavandería
4 Habitación
5 ...

PLANTA DE TECHOS |03E.E.A //

EXPLOTACIÓN ANIMAL | 03E.E.A //
PRESENCIA DE LESIONES INFRAESTRUCTURA
DISPONIBILIDAD DE RECURSOS NIVEL DE SUCIEDAD
DISEÑO ...

ESTABLO | 03E.E.A //
El comportamiento de los animales es un indicativo de la relación de estos con el
sistema de producci...

CORRAL | 03E.E.A //
En materia de alojamiento y gestión deben garantizar
que la circulación de aire, la temperatura y las
...

CULTIVO HIDROPONIA |03E.E.A //
Ciclo de producción: de 60 a 70 días
Densidad de siembra: 16 plantas por m2
Marco de planta...

FACHADA SUR |03E.E.A //

FACHADA NORTE |03E.E.A //

FACHADA ESTE |03E.E.A //

FACHADA OESTE |03E.E.A //

CORTE AA |03E.E.A //
AULAS CULTIVO HIDROPONICO TALLERESCIRC.CIRC.

CORTE CC |03E.E.A //
RESIDENCIAS
COMEDORSALON MULTIUSOSTALLERES

CORTE DD |03E.E.A //
RESIDENCIAS
BIBLIOTECA
SALON MULTIUSOS
CULTIVO HIDROPONICO LABORATORIOSALON MULTIUSOS CIRC.

CORTE EE |03E.E.A //
RESIDENCIAS
BIBLIOTECA SALON MULTIUSOS ESPACIO DE CIRCULACION / DE TRABAJO/ DE ACTIVIDADES

ESPACIO FLEXIBLE |03E.E.A //
OPCION 1
CIRCULACION COMO
EXTENSION DE LAS AULAS.
OPCION 2
CIRCULACION COMO ESPACIO DE
ACTIVI...

E.E.A //
SALA DE EXPOSICIONES
ESPACIO FLEXIBLE |03
EVENTOS
PROYECCION DE CINE +
EXTENSION CAFETERIA
TALLERES+
CONFERENCIAS

MOBILIARIO |04E.E.A //
Elementos móviles y modulares que permiten
distintas agrupaciones según los grupos de trabajo,
acti...

MOBILIARIO |04E.E.A //
Se busca que el mobiliario estimule la acción, la
participación activa y colaborativa en el
aprendi...

04 //
ESTRUCTURA MORFOLÓGICA

ESTRUCTURA MORFOLOGICA |04E.E.A //
ESPACIO DE RECREACION.
ESPACIO PUBLICO.
ESPACIO DE APRENDIZAJE.
ESPACIO VERDE.
CERRADO
...

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

ESTRUCTURA MORFOLOGICA |04E.E.A //

05 //
MATERIALIDAD
“Los materiales, naturales o artificiales, conservan restos de sus origenes y
comunican cualidades intr...

MATERIALIDAD |05E.E.A //
La materialidad de las obras se resuelve
mediante sistemas constructivos
tradicionales, para que ...

MATERIALIDAD |05E.E.A //
LOSA HUECA PRETENSADA
La construcción con Losas Huecas de
Hormigón Pretensado 60 permite
mayores ...

MATERIALIDAD |05E.E.A //
La construcción con Losas Huecas de Hormigón Pretensado 60 permite
mayores luces y entrepisos de ...

MATERIALIDAD |05E.E.A //
TECHO DE CHAPA CON ESTRUCTURA METALICA
Se emplea en aulas, talleres y laboratorio, dejando la
est...

MATERIALIDAD |05E.E.A //
CIELORASO DE YESO
VIDRIOS DVH- LAMINADOS
Cielorraso de yeso desmontable marca
“Durlock”. Es fácil...

MATERIALIDAD |05E.E.A //
PANEL DE CHAPA MICROPERFORADO
Se emplea a modo de piel para
proteger las fachadas de los vientos
...

MATERIALIDAD |05E.E.A //
ASCENSOR HIDRÁULICO DETALLE ESCALERA
Se coloca un ascensor hidráulico para acceder al
primer piso...

MATERIALIDAD |05E.E.A //
TABIQUE MOVIL MONODIRRECIONAL
• Espesor: 71 mm
• Altura máxima: 3.500 mm
• Anchura máxima: 1.234 ...

DETALLE AULA |05E.E.A //
PLANTA
CORTE
CORTE
1/ Solado de cemento alisado esp 7mm 2/Pizarra blanca aluminio
enchapada en am...

DETALLE BIBLIOTECA |05E.E.A //
PLANTA
CORTE CORTE
1/ Solado de cemento alisado esp 7mm. 2/Bibliotecas de melamina
color bl...

DETALLE LABORATORIO |05E.E.A //
PLANTA
CORTE CORTE
1/ Solado de cemento alisado esp 7mm. 2/Pizarra blanca aluminio
enchapa...

DETALLE TALLERES |05E.E.A //
1/ Solado de cemento alisado esp 7mm. 2/Pizarra blanca aluminio
enchapada en ambas caras de 1...

05 //
ESTRUCTURA
“La interaccion entre elementos en tension y compresion ha sido un
aspecto escencial en el desarollo de l...

ESTRUCTURAS |05E.E.A //
FUNDACIONES

SOBRE SUBSUELO
ESTRUCTURAS |05E.E.A //

ESTRUCTURAS |05E.E.A //
SOBRE PLANTA BAJA

ESTRUCTURAS |05E.E.A //
SOBRE PRIMER PISO

ESTRUCTURAS |05E.E.A //
PREDIMENSIONADO LOSAS
 Calculo sobre planta baja y primer piso (L=5,50m)
Peso propio:………………………… 2...

ESTRUCTURAS |05E.E.A //
Viga 108
H=L/10 = 5,50/10= 0,55m
do= h ++h`= 0,55m + 0,05m=0,60m
bo= do/3= 0,60m/3= 0,20m
qpp= bo....

ESTRUCTURAS |05E.E.A //
PREDIMENSIONADO BASES
Base 002
N= 18t
Col 25 x 35
Tronco cx y cy = 30 x 40cm
Predimensionado de la...

RESERVA SANITARIA
Consumo
Inodoros
250 lts x 26 artefactos = 6500lts.
Mingitorios
150 lts x 6 artefactos = 900lts.
Lavator...

PLANTA DE TECHOS
INSTALACIONES |05E.E.A //
INSTALACION SANITARIA
Planta baja

PLANTA BAJA ELECTRICAS
INSTALACIONES |05E.E.A //
INSTALACION SANITARIA
Primer piso

INSTALACIONES |05E.E.A //
INSTALACION SANITARIAS
Azotea

INSTALACIONES |05E.E.A //
INSTALACION ELECTRICA
Planta baja

INSTALACIONES |05E.E.A //
INSTALACION ELETRICA
Primer piso

06 //
SUSTENTABILIDAD

VENTILACION NATURAL CRUZADA
La toma de partido propuesta ayuda a
generar volúmenes con doble salida al
exterior, las dos d...

SUSTENTABILIDAD |05E.E.A //
CONTROL SOLAR
PANEL MICROPERFORADO
Se trata de una chapa microperforada que
se coloca tipo par...

VIDRIOS DVH
El vidrio DVH mejora el aislamiento acústico.
Disminuye hasta un 70% el consumo de energía
de climatización po...

RECOLECCION DE AGUA DE LLUVIA
RESERVA DE AGUA DE LLUVIA
ALMACENAJE DE AGUA
SUSTENTABILIDAD |05E.E.A //
El Colegio puede ll...

SUSTENTABILIDAD |06E.E.A //
La generación eléctrica– La conversión de la energía contenida en el biogás
a energía eléctric...

SUSTENTABILIDAD |06E.E.A //
Se reduce el uso de agua hasta en un 90% pues esta se recicla.
La cantidad de espacio requerid...

07 //
COMPROMISO CON
EL ENTORNO
“La arquitectura existe como parte de un entorno global, participando en un
complejo equil...

SALON DE USOS
MULTIPLES,BIBLIOTECA Y
TALLERES PARA LA
COMUNIDAD.
AREA DE APRENDIZAJE DE
VACAS CON CONEXIÓN AL
PUEBLO.
RETI...

“Innovar es encontrar nuevos o mejorados usos a los recursos de que ya disponemos”
08 //
INNOVACIÓN

//La huerta con cultivo hidroponía propone una
nueva forma de cultivar totalmente innovadora para
el pueblo, donde luego p...

LAMINAS // TIL

ESTABLECIMIENTO EDUCATIVO AGRO-
TECNICO e n p r o d u c c i ó n a g r o p e c u a r i a y a g r o a l i m e n t a r i a
20...

El impacto de la escuela es de grandes
proporciones, entendiéndose como un lugar
cultural y social, que además de desaroll...

Dedico este proyecto a todos los
habitantes del pueblo de Las
Marianas, quienes me han
brindado su tiempo, recorriendo el
...

DOCENTES
Arq. Oscar Borrachia/ Arq. Jorge Barroso/ Arq. Fernando Pini
ALUMNA
Agustina Domenech 4001-0758
