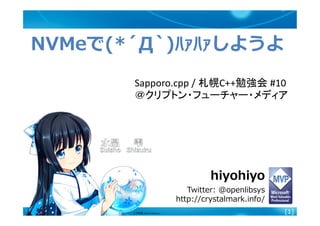

![[1]
hiyohiyo
Twitter: @openlibsys
http://crystalmark.info/
Sapporo.cpp / 札幌C++勉強会 #10
＠クリプトン・フューチャー・メディア](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-1-2048.jpg?cb=1667349651)

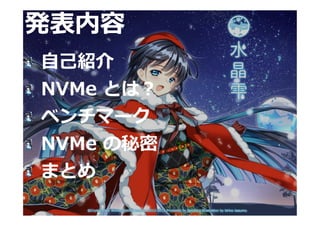

![[2]
発表内容
自己紹介
NVMe とは？
ベンチマーク
NVMe の秘密
まとめ](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-2-2048.jpg?cb=1667349651)
![[3]
自己紹介](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-3-2048.jpg?cb=1667349651)
![[4]
自己紹介
名前：hiyohiyo/ひよひよ
年齢：37歳
家族：妻, 愛娘, 愛息子
趣味：ソフトウェア開発 (約17年)
住所：北海道札幌市
代表作: CrystalDiskInfo, CrystalDiskMark 他（通称 Cry...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-4-2048.jpg?cb=1667349651)
![[5]
CrystalMark 2004
ランキング対応ベンチマーク](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-5-2048.jpg?cb=1667349651)
![[6]
CrystalCPUID
CPU情報ツール](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-6-2048.jpg?cb=1667349651)
![[7]
CrystalDiskMark 5 Shizuku Edition
新世代ディスクベンチマーク
ベンチマーク結果なんておまけですwww
通常版](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-7-2048.jpg?cb=1667349651)
![[8]
CrystalDiskInfo 6 Shizuku Edition
HDDやSSDの健康状態を音声で教えてくれる!!
新世代ディスク情報ツール
通常版](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-8-2048.jpg?cb=1667349651)
![[9]](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-9-2048.jpg?cb=1667349651)
![[10]
【宣伝】第二世代萌え駆動開発
http://www.slideshare.net/hiyohiyo/mddwin32
ソフトウェア開発で一番大切
なことを紹介しています!!](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-10-2048.jpg?cb=1667349651)
![[11]
NVMe とは？](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-11-2048.jpg?cb=1667349651)
![[12]
NVMe とは
NVM Express (NVMe) はホストソフトウェアと不揮発性
メモリ(Non-volatile memory)のインターフェースです。
NVMe は PCI Express で接続されるエンタープライズ向け
S...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-12-2048.jpg?cb=1667349651)
![[13]0 500 1000 1500 2000 2500 3000 3500 4000
NVMe @PCIe 3.0x4
SATA/600
SATA/300
SATA/150
UDMA/100
UDMA/66
UDMA/33
転送レート (M...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-13-2048.jpg?cb=1667349651)
![[14]
AHCI vs NVMe
ベンチマーカー視点での最重要ポイント
AHCI NVMe
Queue 1 65536
Commands/Queue 32 65536
1x1 32x1 32x8
SAMSUNG SSD 950 PRO 512...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-14-2048.jpg?cb=1667349651)
![[15]
Intel SSD 750 1.2TB](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-15-2048.jpg?cb=1667349651)
![[16]
SAMSUNG SSD 950 PRO 512GB
NVMe 調査のためだけに購入](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-16-2048.jpg?cb=1667349651)
![[17]
SAMSUNG SSD 950 PRO vs Intel SSD 750
SAMSUNG SSD
950 PRO
Intel SSD
750
※Microsoft 標準ドライバ](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-17-2048.jpg?cb=1667349651)
![[18]
Intel SSD 750 ドライバ比較
Intel NVMe
Driver
Microsoft
標準ドライバ](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-18-2048.jpg?cb=1667349651)
![[19]
NVMe の秘密 1](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-19-2048.jpg?cb=1667349651)
![[20]
突然ですがクイズです！
？？？
NVMe SSD はストレージであると
同時に○○○ デバイスです。](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-20-2048.jpg?cb=1667349651)
![[21]
ヒント 1
Intel 製品の Vendor ID は
8086h](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-21-2048.jpg?cb=1667349651)
![[22]
ヒント 2
○○○
Express](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-22-2048.jpg?cb=1667349651)
![[23]
実は・・・
PCI Express デバイスでもあるのです!!](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-23-2048.jpg?cb=1667349651)
![[24]
と、なると・・・
PCI コンフィギュレーション空間
には何か有用な情報があるはず!!](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-24-2048.jpg?cb=1667349651)
![[25]
PCI Express デバイスとしてチェック
出典: http://www.nvmexpress.org/wp-content/uploads/NVM-Express-1_2a.pdf
Intel
※リトルエンディアン
拡張機能への...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-25-2048.jpg?cb=1667349651)
![[26]
PCI Express デバイスとしてチェック
出典: http://www.nvmexpress.org/wp-content/uploads/NVM-Express-1_2a.pdf
Address Capability ID N...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-26-2048.jpg?cb=1667349651)
![[27]
素朴な疑問
PCI にどうすれば
アクセス出来るの？](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-27-2048.jpg?cb=1667349651)
![[28]
WinRing0 (終了プロジェクト) の紹介
諸事情により公開終了しています。
マニュアル完備](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-28-2048.jpg?cb=1667349651)
![[29]
ユーザーモード
Ring3
カーネルモード
Ring0
WinRing0 の構成](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-29-2048.jpg?cb=1667349651)
![[30]
1. OpenLibSys.cs をプロジェクトに加えます。
2. using OpenLibSys; 文をソースコードに加えます。
3. Ols ols = new Ols(); などで Ols クラスのオブジェクトを生成します。
...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-30-2048.jpg?cb=1667349651)
![[31]
// Host Bridge
address = ols.FindPciDeviceByClass(0x06, 0x00, 0x00, 0);
if (address != 0xFFFFFFFF)
{
str += "[PCI Con...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-31-2048.jpg?cb=1667349651)
![[32]
NVMe の秘密 2](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-32-2048.jpg?cb=1667349651)
![[33]
NVMe のコマンド体系
標準コマンド
必須3種類
Admin コマンド
必須10種類](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-33-2048.jpg?cb=1667349651)
![[34]
S.M.A.R.T. 情報の取得 (NVMe の場合)
Microsoft 製 NVMe Driver
NVMe SSDs
Get Log Page
Admin コマンドが通らない!!
S.M.A.R.T. にアクセス
するためのコマ...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-34-2048.jpg?cb=1667349651)
![[35]
S.M.A.R.T. 情報の取得 (ATAの場合)
Microsoft 製 ATA Driver
ATA HDD/SSD
S.M.A.R.T. にアクセス
するためのコマンドReadFile()
※Win32API
READ ****...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-35-2048.jpg?cb=1667349651)
![[36]
S.M.A.R.T. 情報の取得 (USBの場合)](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-36-2048.jpg?cb=1667349651)
![[37]
どうしたら・・・
NVMe SSD の S.M.A.R.T. 情報が
Windows 上から読めない!!!!!!!!!!
NVMe ＼(^o^)／ｵﾜﾀ](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-37-2048.jpg?cb=1667349651)
![[38]
神降臨
日本語の (*´Д`)ﾊｧﾊｧ ツイートに
韓国の神から反応が!!
グローバルな活動が呼んだ奇跡か!?](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-38-2048.jpg?cb=1667349651)
![[39]
神降臨
http://naraeon.net/
https://github.com/ebangin127/nvmetools](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-39-2048.jpg?cb=1667349651)
![[40]
S.M.A.R.T. 情報の取得 (SAMSUNG)
Microsoft 製 NVMe Driver
SAMSUNG SSD 950 PRO (限定)
Security Command (SCSI)
Get Log Page
Read...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-40-2048.jpg?cb=1667349651)
![[41]
::ZeroMemory(&sptwb, sizeof(SCSI_PASS_THROUGH_WITH_BUFFERS24));
sptwb.Spt.Length = sizeof(SCSI_PASS_THROUGH);
sptwb.S...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-41-2048.jpg?cb=1667349651)
![[42]
暫定版公開中!!](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-42-2048.jpg?cb=1667349651)
![[43]
S.M.A.R.T. 情報の取得 (Intel)
Intel 製 NVMe Driver
Intel SSD 750(限定)
ReadFile()
※Win32API
READ ※NVMe コマンド
Get Log Page
S.M....](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-43-2048.jpg?cb=1667349651)
![[44]
NVMe SSDも
見えるように
なりました!!
地獄の個別対応が……](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-44-2048.jpg?cb=1667349651)
![[45]
S.M.A.R.T. の形式が全然違う!!
SAMSUNG SSD 830 512GB (SATA) SAMSUNG SSD 950 PRO 512GB (NVMe)
S.M.A.R.T. 形式の比較](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-45-2048.jpg?cb=1667349651)
![[46]
S.M.A.R.T. の形式が全然違う!!
SAMSUNG SSD 830 512GB (SATA) SAMSUNG SSD 950 PRO 512GB (NVMe)
S.M.A.R.T. 形式の比較](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-46-2048.jpg?cb=1667349651)
![[47]
神プロジェクトは Delphi 製だった……
ステップ実行のため体験版ゲット!!
余談](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-47-2048.jpg?cb=1667349651)
![[48]
まとめ](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-48-2048.jpg?cb=1667349651)
![[49]
まとめ
NVMe SSD
今すぐ買いに走りましょう!!](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-49-2048.jpg?cb=1667349651)
![[50]
まとめ
• オープンソースで公開するととても良いことが
起きることもある。
• テスト用機材は多少高くても買う。
⇒ 実機なしの開発は地獄。
• 今回の発表がきっかけでNVMe対応出来ました。
⇒ この機会がなければかなり先になってい...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-50-2048.jpg?cb=1667349651)
![[51]
参考文献](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-51-2048.jpg?cb=1667349651)
![[52]
• nvmexpress.org
http://www.nvmexpress.org/
• NVM Express 1.2a Specification
http://www.nvmexpress.org/wp-content/upl...](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-52-2048.jpg?cb=1667349651)
![[53]
ご清聴ありがとうございました](https://image.slidesharecdn.com/20151228sapporocppnvme-151226152052/75/NVMe-sapporocpp-53-2048.jpg?cb=1667349651)
