TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 55

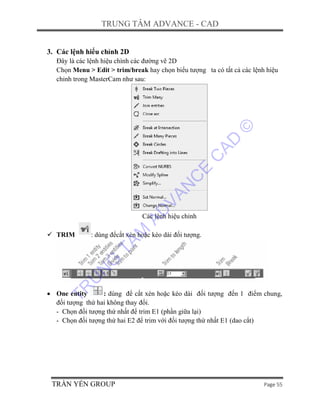

3. Các lệnh hiểu chỉnh 2D
Đây là các lệnh hiệu chình các đường vẽ 2D
Chọn M...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 56

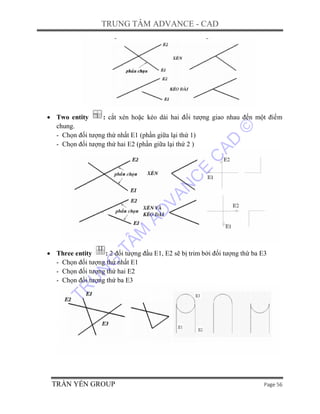

 Two entity : cắt xén hoặc kéo dài hai đối tượng giao nhau đến một điểm
ch...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 57
 To point : trim một đường cong tới một điểm bất kỳnào đó đã được xác
định...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 58
 Divide : trim một đường thẳng hay cung tròn thành 2 đoạn bằng cách bỏ
đoạ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 59
- Chọn các đối tượng cắt nhau
- Chọn lệnh
- Chọn OK kết thúc việc chọn
Các ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 60
Đường tròn đã chia thành 6 cung tròn
 Spline to arcs: Chuyển đường Spline ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 61
 Convert NURBS : chuyển các đường cong và mặt phẳng thành dạng
NURBS
- Chọ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 62
Đoạn thẳng thay đổi kích thước khi ta sử dụng lệnh Extend
 DRAG: cho phép ...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 63
4. Các lệnh vẽ nhanh
Chọn Menu > Xform , ta có tất cả các lệnh vẽnhanh tron...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 64
• Copy: giữ đối tượng gốc
• Join: lấy đối xứng và nối điểm đầu của đối tượn...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 65
 SCALE : lấy tỷ lệ
a. Lấy tỷlệcác đối tượng sử dụng nhiều hệ số tỷ lệ
Lấy ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 66
tái tạo bằng tay kích thước đến giá trị đúng. Việc lấy tỷ lệ cả đối tượng h...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 67
- Chọn OK để thực hiện lệnh
 OFFSET
- Chọn các lựa chọn ở hộp offset
Opera...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 68
S
 OFFSET CONTOUR : offset chuỗi đường cong
Khi Matercam offset chuỗi đườn...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 69
 Lưu ý:
+ Offset một Spline với khoảng cách lớn hơn bán kính của đường con...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 70
 PROJECT :
Hộp thoại Project cho phép chiếu các đối tượng là các điểm,
đườ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 71
tượng vẫn ở tại chiều sâu vẽ hiện tại)
• Hộp Construction atributes ( để cá...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 72
 STRETCH
Stretchlà quá trình di chuyển các đối tượng đến một vị trí mới và...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 73
4. Chọn chế độ stretch : Movehoặc Copy và nhập vào giá trịcủa Number of Ste...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 74
5. Các mặt phẳng thể hiện :
Trong không gian có 6 mặt phẳng thể hiện và 1 d...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 75
Các mặt phẳng thể hiện
Dạng biểu diễn khối hình chiếu 3D
TR
U
N
G
TÂM
AD
VA...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 76
Góc tọa độ
Hình thể hiện mặt phẳng top
6. Một số bài tập áp dụng
 Bài tạp ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 77
TR
U
N
G
TÂM
AD
VAN
C
E
C
AD
©

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 78
TR
U
N
G
TÂM
AD
VAN
C
E
C
AD
©

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 79
 Bài tập tiện
TR
U
N
G
TÂM
AD
VAN
C
E
C
AD
©

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 80
III. Lập trình gia công trên Mastercam
1. Tổng quan Cam
- Lựa chọn kiểu máy...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 81
- Quản lý Toolpath Manager
3. Mở và nhập tệp làm việc.
- Mở một tệp chuẩn M...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 82
điểm cơ sở cho vị trí đặt dữ liệu, và định nghĩa tỷ lệ, góc quay, trục đối ...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 83
 Thẻ Tool Setting :
Sử dụng thẻ này để điều khiển file NC, bù dao, tốc độ ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 84
Hộp thoại Stock Setup
IV. Lập trình tiện trên Mastercam
1. Hướng dẫn chọn k...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 85
 Sau khi chọn máy xong thì phần toolpaths của các bạn sẽ hiện lên các chức...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 86
 Các bạn chọn vào Stock setup
 Bảng Machine Group properties, hiện lên
 ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 87
 Tạo phôi từ 2 diểm
 Đường kính của phôi
 Đường kính trong của phôi
 Ch...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 88
 ở đây các bạn khai báo là lượng dư bao ngoài và mặt đầu là 2mm, lượng dư
...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 89
 Chúng ta chọn loại mâm cặp 3 OD#1
 Ở tab Position, các bạn chọn From Sto...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 90
 Click OK
 Phôi chúng ta đã khai báo xong
2. Chu trình tiện mặt đầu:
 Cá...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 91
Hộp thoại Lathe Face Properties
 Ở mục Toolpath Parameter các bạn sẽ chọn ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 92
- ở phần Retract: mục X ta điền 10mm. Z điền 10mm, để khi chạy tiện xong da...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 93
Bảng Face Parameters
- Entry amount : Khoảng vào dao để thực hiện cắt phôi
...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 94
3. Chu trình tiện thô
 Click Menu > Toolpaths > Rough
 Bản Chaining hiện ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 95
 Chọn chuỗi các đối tượng
Fillet chuỗi các đối tượng bằng cách chọn
chuỗi ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 96
Hộp thoại Lathe Rough Properties
 Sau khi lựa chọn xong biên dạng cần gia ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 97
 các bạn cần thiết lập các chế độ cắt ở bảng Rough Parameters trong hộp th...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 98
- Cutting Method : Phương pháp cắt theo một hướng (One-way) hoặc theo hai
h...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 99
 Đối với tiện thô bóc tách lớp, MasterCam cung cấp thêm một số kiểu tạo
đư...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 100
 thông số chế độ chạy Zig-zag
 chế độ chạy One-way
 chế độ chạy Zig Zag...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 101
Đường chạy dao chu trình tiện thô
 các bạn chọn Toggle Display để ẩn đườn...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 102
 Tab Lathe Finish Properties hiện lên
Hộp thoại Lathe Finish Properties
T...

Advertisement

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 103
 Ở mục Toolpath parameter các bạn sẽ chọn dao và thiết lập các tham số má...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 104
 Ta tiếp tục ở tab Finish Prameters, ở bảng này chúng ta sẽ điền các thôn...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 105
- Stock to leave in Z : Lượng dư còn lại theo phương Z
- Tool Compensation...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 106
5. Chu trình cắt rãnh
 Chúng ta sẽ chọn lệnh tiện rãnh: Tooolpaths > Groo...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 107
 Bảng lathe Groove hiện lên
Hộp thoại Lathe Groove Properties
 Chúng ta ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 108
 ở tab Holders, có thể tùy chỉnh thông số cán dao.
 Tiếp theo chúng ta c...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 109
 Tab Groove rough parameter: thông số gia cong thô rãnh
 Rough step: kho...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 110
- Groove depth: chiều sau cắt.
- Depth per pass: chiều sâu cắt mỗi bước
- ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 111
 Tab Groove finish parameters: thông số cắt tinh rãnh
 Lựa chọn Groove F...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 112
- Tool back offset number : Số hiệu bù thứ hai của dao tiện rãnh. Dùng khi...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 113
6. Chu trình tiện ren
 để gia công tiện ren các bạn chọn vào Toolpaths > ...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 114
 tab holders các bạn có thể chỉnh sửa phần cán dao
TR
U
N
G
TÂM
AD
VAN
C
...

TRUNG TÂM ADVANCE - CAD
TRẦN YẾN GROUP Page 115
 Các bạn lựa chọn Thread Shape Parameters để xác định hình dạng, góc, và
...
