Electro Mechanical Relays.pdf

تتناول الوثيقة أنواع المرحلات الكهروميكانيكية وطرق عملها، موضحة تفاصيل مبدأ الجذب الكهرومغناطيسي ومختلف الأنواع مثل المرحلات المغناطيسية، الحرارية، وغيرها. كما تتناول الميزات والعيوب لكل نوع، بما في ذلك استجابتها، الحساسية، وقدرتها على العمل مع التيار المتردد أو المستمر. تنتهي الوثيقة بشرح كيفية استخدام المرحلات الحرارية في الحماية الكهربائية وتأثيرها في إيقاف تدفق التيار.

Embed presentation

Download as PDF, PPTX
‫الكهروميكانيكي‬ ‫المرحالت‬ ‫ة‬

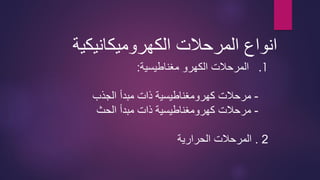

‫الكهروميكانيكية‬ ‫المرحالت‬ ‫انواع‬ .1 ‫مغناطيسية‬ ‫الكهرو‬ ‫المرحالت‬ : - ‫الجذب‬ ‫مبدأ‬ ‫ذات‬ ‫كهرومغناطيسية‬ ‫مرحالت‬ - ‫الحث‬ ‫مبدأ‬ ‫ذات‬ ‫كهرومغناطيسية‬ ‫مرحالت‬ 2 . ‫الحرارية‬ ‫المرحالت‬

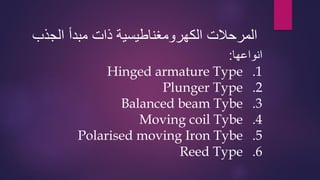

‫الكهرومغناطيسية‬ ‫المرحالت‬ ‫الجذب‬ ‫مبدأ‬ ‫ذات‬ ‫انواعها‬ : .1 Hinged armature Type .2 Plunger Type .3 Balanced beam Tybe .4 Moving coil Tybe .5 Polarised moving Iron Tybe .6 Reed Type

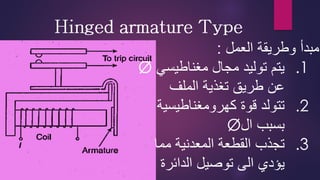

‫العمل‬ ‫وطريقة‬ ‫مبدأ‬ : .1 ‫مغناطيسي‬ ‫مجال‬ ‫توليد‬ ‫يتم‬ Ø ‫الملف‬ ‫تغذية‬ ‫طريق‬ ‫عن‬ .2 ‫كهرومغناطيسية‬ ‫قوة‬ ‫تتولد‬ ‫ال‬ ‫بسبب‬ Ø .3 ‫مما‬ ‫المعدنية‬ ‫القطعة‬ ‫تجذب‬ ‫الدائرة‬ ‫توصيل‬ ‫الى‬ ‫يؤدي‬
‫والميزات‬ ‫الخصائص‬ : • ‫او‬ ‫التيار‬ ‫مربع‬ ‫مع‬ ‫الكهرومغناطيسة‬ ‫القوة‬ ‫تتناسب‬ Ø • ‫المعدنية‬ ‫القطعة‬ ‫اقتربت‬ ‫كلما‬ ‫الجذب‬ ‫قوة‬ ‫مقدار‬ ‫تزيد‬ • ‫قوي‬ ‫ومتين‬ • ‫قيمة‬ ‫تتراوح‬ pick up Ratio ‫بين‬ 0.5 - 0.9 • 0.5 → ‫حساسة‬ ‫اجهزة‬ ‫وجود‬ ‫عند‬ ‫تستعمل‬ ً‫ا‬‫جد‬ ‫عالية‬ ‫حساسية‬ • 0.9 → ‫قدرة‬ ‫لها‬ ‫اجهزة‬ ‫وجود‬ ‫عند‬ ‫االعتبار‬ ‫في‬ ‫تؤخذ‬ ‫ولكن‬ ‫ضعيفة‬ ‫حساسية‬ ‫عالية‬ ‫تشغيلية‬

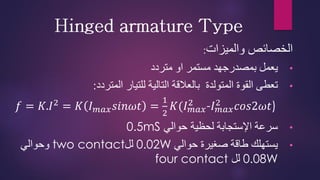

‫والميزات‬ ‫الخصائص‬ : • ‫متردد‬ ‫او‬ ‫مستمر‬ ‫بمصدرجهد‬ ‫يعمل‬ • ‫المتردد‬ ‫للتيار‬ ‫التالية‬ ‫بالعالقة‬ ‫المتولدة‬ ‫القوة‬ ‫تعطى‬ : 𝑓 = 𝐾.𝐼2 = 𝐾 𝐼𝑚𝑎𝑥𝑠𝑖𝑛𝜔𝑡 = 1 2 𝐾(𝐼𝑚𝑎𝑥 2 -𝐼𝑚𝑎𝑥 2 𝑐𝑜𝑠2𝜔𝑡) • ‫لحظية‬ ‫اإلستجابة‬ ‫سرعة‬ ‫حوالي‬ 0.5mS • ‫حوالي‬ ‫صغيرة‬ ‫طاقة‬ ‫يستهلك‬ 0.02W ‫لل‬ two contact ‫وحوالي‬ 0.08W ‫لل‬ four contact
‫العيـــــــــــوب‬ : • ‫ب‬ ‫يتأثر‬ Transients ‫وملف‬ ‫ومقاومة‬ ‫مكثف‬ ‫اضافة‬ ‫تم‬ ‫ذلك‬ ‫من‬ ‫وللحد‬ • ‫مزعج‬ ‫بكل‬ ‫العمل‬ ‫عند‬ ‫همهمة‬ ‫صوت‬ ‫يصدر‬ • ‫العمل‬ ‫عند‬ ‫االحيان‬ ‫بعض‬ ‫في‬ ‫الجذب‬ ‫يفقد‬ ‫قد‬ ‫بمصدر‬ AC ‫اضافة‬ ‫تم‬ ‫ولذلك‬ contacts • ‫الصغيرة‬ ‫التطبيقات‬ ‫لحماية‬ ‫يستعمل‬
Plunger Type Relays ‫والعمل‬ ‫وطريقة‬ ‫مبدأ‬ : ‫ملف‬ ‫في‬ ‫عالي‬ ‫تيار‬ ‫مرور‬ ‫يتم‬ ‫ات‬ ‫تكون‬ ‫الى‬ ‫يؤدي‬ ‫مما‬ ‫لولبية‬ Ø ‫وب‬ ‫الغاطس‬ ‫جذب‬ ‫يتم‬ ‫وبالتالي‬ ‫ذلك‬ ‫للحالة‬ ‫وللعودة‬ ‫الدائرة‬ ‫توصل‬ ‫لسح‬ ‫زنبرك‬ ‫وضع‬ ‫تم‬ ‫السابقة‬ ‫ب‬ ‫المعاكس‬ ‫باإلتجاه‬ ‫الغاطس‬
‫الغاطس‬ ‫مرحالت‬ ‫عيوب‬ : • ‫كبيرة‬ ‫طاقة‬ ‫يستهلك‬ • ‫االستجابة‬ ‫بطيء‬
Balanced Beam Relays ‫العمل‬ ‫وطريقة‬ ‫مبدأ‬ : ‫مما‬ ‫الطرفان‬ ‫من‬ ‫التيار‬ ‫إمرار‬ ‫يتم‬ ‫ف‬ ‫متساويان‬ ‫عزمان‬ ‫تكن‬ ‫الى‬ ‫يؤدي‬ ‫ي‬ ‫سيت‬ ‫خطأ‬ ‫وجود‬ ‫حالة‬ ‫وفي‬ ‫الطرفين‬ ‫م‬ ‫التوصي‬ ‫حالة‬ ‫لتغيير‬ ‫العمود‬ ‫جذب‬ ‫ل‬ ‫تم‬ ‫يتم‬ ‫الطبيعية‬ ‫للحالة‬ ‫وللعودة‬ ‫رير‬ ‫األخرى‬ ‫الجهة‬ ‫تيارفي‬
Balanced Beam Relays ‫والميزات‬ ‫الخصائص‬ : • ‫تحكم‬ ‫زنبرك‬ ‫به‬ ‫يوجد‬ • ‫حوالي‬ ‫االستجابة‬ ‫سريع‬ one cycle • ‫الحملين‬ ‫لكال‬ ‫يستعمل‬ AC ‫او‬ DC ‫اضافة‬ ‫بعد‬ ‫ولكن‬ ‫المتردد‬ ‫التيار‬ ‫حالة‬ ‫في‬ ‫القنطرة‬ • ‫كمقارن‬ ‫يستعمل‬ • ‫التي‬ ‫نقص‬ ‫او‬ ‫التيار‬ ‫زيادة‬ ‫من‬ ‫للحماية‬ ‫يستعمل‬ ‫ار‬

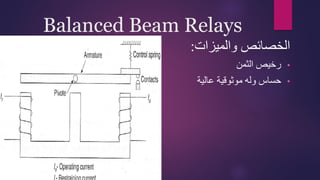

Balanced Beam Relays ‫والميزات‬ ‫الخصائص‬ : • ‫الثمن‬ ‫رخيص‬ • ‫عالية‬ ‫موثوقية‬ ‫وله‬ ‫حساس‬

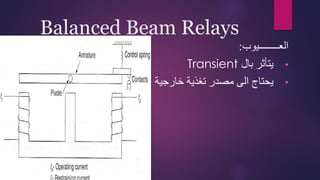

Balanced Beam Relays ‫العــــــــيوب‬ : • ‫بال‬ ‫يتأثر‬ Transient • ‫خارجية‬ ‫تغذية‬ ‫مصدر‬ ‫الى‬ ‫يحتاج‬
Moving Coil Relays ‫العمل‬ ‫وطريقة‬ ‫مبدأ‬ : ‫متحرك‬ ‫احدهما‬ ‫توصيل‬ ‫طرفان‬ ‫على‬ ‫يحتوي‬ ‫ثابت‬ ‫واالخر‬ ‫يت‬، ‫دائم‬ ‫مغناطيس‬ ‫على‬ ‫يحتوي‬ ‫كما‬ ‫م‬ ‫فيتكو‬ ‫المتحرك‬ ‫الجزء‬ ‫قاعدة‬ ‫في‬ ‫التيار‬ ‫امرار‬ ‫ن‬ ‫مغناطيسي‬ ‫مجال‬ . ‫بمجال‬ ‫المجال‬ ‫هذا‬ ‫يتأثر‬ ‫القضيب‬ ‫تحرك‬ ‫الى‬ ‫يودي‬ ‫مما‬ ‫الدائم‬ ‫الغناطيس‬ . ‫زنبرك‬ ‫طريق‬ ‫عن‬ ‫فية‬ ‫االرجاع‬ ‫ويتم‬
Moving Coil Relays ‫والميزات‬ ‫الخصائص‬ : • ‫الى‬ ‫تصل‬ ً‫ا‬‫عاليةجد‬ ‫حساسية‬ 0.1mW • ‫حوالي‬ ‫االستجابة‬ ‫سريع‬ 2cycles • ‫الملف‬ ‫في‬ ‫المتكون‬ ‫العزم‬ ‫يتناسب‬ ‫التيار‬ ‫زيادة‬ ‫مع‬ ً‫ا‬‫طردي‬
Moving Coil Relays • ‫نوعان‬ ‫منه‬ ‫يوجد‬ : .1 ‫حركة‬ ‫ذو‬ ‫نوع‬ ‫دائرية‬ .2 ‫نوع‬ ‫بشكل‬ ‫يتحرك‬ ‫محوري‬ ‫المحوري‬ ‫النوع‬ ‫مميزات‬ : • ‫حوالي‬ ‫سريع‬ 30mS ‫على‬ ‫إلحتوائه‬ ً‫ا‬‫نظر‬ ً‫ا‬‫وزن‬ ‫اخف‬ ‫قطع‬ • ‫على‬ ‫يحتوي‬ ‫ألنه‬ ً‫ة‬‫حساسي‬ ‫اكثر‬ one AirGap ‫االخر‬ ‫في‬ ‫بإثنتين‬ ً‫ة‬‫مقارن‬
Moving Coil Relays ‫العــــــــــــــيوب‬ : • ‫الحثية‬ ‫المرحالت‬ ‫ب‬ ‫مقارنة‬ ‫مكلف‬ • ‫ال‬ ‫حالة‬ ‫في‬ ‫يعمل‬ dc ‫فقط‬ • ‫فقط‬ ‫الصغيرة‬ ‫لالحمال‬ ‫يستعمل‬
Polarised moving Iron Type ‫العمل‬ ‫وطريقة‬ ‫مبدأ‬ : ‫ال‬ ‫عمل‬ ‫فكرة‬ ‫كبير‬ ‫حد‬ ‫الى‬ ‫مشابهة‬ Moving coil ‫متحركة‬ ‫معدنية‬ ‫قطعة‬ ‫لدية‬ ‫النوع‬ ‫هذا‬ ‫ان‬ ‫اال‬
Polarised moving Iron Type ‫والميزات‬ ‫الخصائص‬ : • ‫بين‬ ‫تتراوح‬ ً‫ا‬‫جد‬ ‫عالية‬ ‫حساسية‬ 0.03- 0.1mW ‫الى‬ ‫زيادتها‬ ‫ويمكن‬ 1uW ‫عن‬ ‫التكبير‬ ‫ترازستورات‬ ‫طريق‬ • ‫وقوي‬ ‫متين‬ • ‫حوالي‬ ‫اإلستجابة‬ ‫سريع‬ 2mS-15mS
Polarised moving Iron Type ‫العـــــــــــيوب‬ : • ‫فقط‬ ‫المستمر‬ ‫التيار‬ ‫مع‬ ‫يتعامل‬ • ‫االتج‬ ‫في‬ ‫االستقطاب‬ ‫يكون‬ ‫ان‬ ‫يجب‬ ‫اه‬ ‫يعمل‬ ‫حتى‬ ‫الصحيح‬ • ‫الص‬ ‫التطبيقات‬ ‫في‬ ‫كخادم‬ ‫يستعمل‬ ‫غيرة‬
Reed Type Relay ‫العمل‬ ‫وطريقة‬ ‫مبدأ‬ : ‫مفر‬ ‫كبسولة‬ ‫في‬ ‫موجوده‬ ‫نيكل‬ ‫قطعة‬ ‫على‬ ‫يحتوي‬ ‫من‬ ‫غة‬ ‫بملفات‬ ‫الخارج‬ ‫من‬ ‫ومحاطة‬ ‫الهواء‬ . ‫كهرمغناطيسي‬ ‫مجال‬ ‫يتولد‬ ‫الملفات‬ ‫تغذية‬ ‫عند‬ ‫الدائرة‬ ‫وتوصيل‬ ‫النيكل‬ ‫قطعة‬ ‫جذب‬ ‫الى‬ ‫يؤدي‬
Reed Type Relay ‫والميزات‬ ‫الخصائص‬ : • ً‫ا‬‫جد‬ ‫عالية‬ ‫موثوقية‬ ‫له‬ • ‫وتوا‬ ‫لمتانته‬ ً‫ا‬‫نظر‬ ‫صيانة‬ ‫الى‬ ‫اليحتاج‬ ‫في‬ ‫جده‬ ‫الهواء‬ ‫من‬ ‫مفرغة‬ ‫كبسولة‬ • ‫االستعماالت‬ ‫متعدد‬ • ‫حوالي‬ ‫االستجابة‬ ‫سريع‬ 1-2mS • ‫الثقيلة‬ ‫االحمال‬ ‫يتحمل‬ ‫الى‬ ‫تصل‬ 2KW ‫عند‬ 30A
‫المرحالت‬ ‫الحراري‬ ‫ة‬ .1 ‫يظهر‬ ‫الكهرب‬ ‫التيار‬ ‫من‬ ‫المتولدة‬ ‫الحرارة‬ ‫تأثير‬ ‫مدى‬ ‫المرحالت‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫ائي‬ ‫المواد‬ ‫على‬ . .2 ‫يكثر‬ ‫ال‬ ‫التيارات‬ ‫من‬ ‫الصغيرة‬ ‫المحركات‬ ‫حماية‬ ‫في‬ ‫المرحالت‬ ‫هذه‬ ‫إستخدام‬ ‫عالية‬ ‫متزنة‬ ‫والغير‬ . .3 ‫يتكون‬ ‫لولبي‬ ‫شكل‬ ‫على‬ ‫تشكيله‬ ‫يتم‬ ‫شريط‬ ‫من‬ ‫للحرارة‬ ‫الحساس‬ ‫الجزء‬ ‫والذي‬ ‫أعلى‬ ‫حساسية‬ ‫يسبب‬ ‫مما‬ ‫الشريط‬ ‫هذا‬ ‫طول‬ ‫في‬ ‫زيادة‬ ‫ينتج‬ . .4 ‫يصنع‬ ‫ف‬ ‫ومختلفتين‬ ‫ملتصقتين‬ ‫مادتين‬ ‫من‬ ‫للحرارة‬ ‫الحساس‬ ‫الشريط‬ ‫معامل‬ ‫ي‬ ‫الحراري‬ ‫التمدد‬ . .5 ‫تتولد‬ ‫الحساس‬ ‫الشريط‬ ‫حول‬ ‫ملفوف‬ ‫موصل‬ ‫في‬ ‫التيار‬ ‫تمرير‬ ‫عبر‬ ‫الحرارة‬ ‫للحرارة‬ .

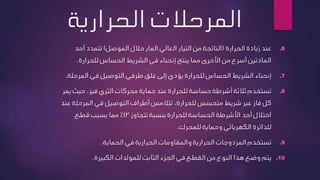

‫الحراري‬ ‫المرحالت‬ ‫ة‬ .6 ‫عند‬ ‫الحرارة‬ ‫زيادة‬ ( ‫الموصل‬ ‫خالل‬ ‫المار‬ ‫العالي‬ ‫التيار‬ ‫من‬ ‫الناتجة‬ ) ‫أحد‬ ‫تتمدد‬ ‫الحساس‬ ‫الشريط‬ ‫في‬ ‫إنحناء‬ ‫ينتج‬ ‫مما‬ ‫األخرى‬ ‫من‬ ‫أسرع‬ ‫المادتين‬ ‫للحرارة‬ . .7 ‫إنحناء‬ ‫في‬ ‫التوصيل‬ ‫طرفي‬ ‫غلق‬ ‫إلى‬ ‫يؤدي‬ ‫للحرارة‬ ‫الحساس‬ ‫الشريط‬ ‫المرح‬ ‫لة‬ . .8 ‫حي‬ ،‫فيز‬ ‫الثري‬ ‫محركات‬ ‫حماية‬ ‫عند‬ ‫للحرارة‬ ‫حساسة‬ ‫أشرطة‬ ‫ثالثة‬ ‫تستخدم‬ ‫يمر‬ ‫ث‬ ‫المرح‬ ‫في‬ ‫التوصيل‬ ‫أطراف‬ ‫تتالمس‬ ،‫للحرارة‬ ‫متحسس‬ ‫شريط‬ ‫عبر‬ ‫فاز‬ ‫كل‬ ‫عند‬ ‫لة‬ ‫تتجاوز‬ ‫بنسبة‬ ‫للحرارة‬ ‫الحساسة‬ ‫األشرطة‬ ‫أحد‬ ‫اختالل‬ 12 % ‫قطع‬ ‫يسبب‬ ‫مما‬ ‫للمحرك‬ ‫وحماية‬ ‫الكهربائي‬ ‫للدائرة‬ . .9 ‫الحماية‬ ‫في‬ ‫الحرارية‬ ‫والمقاومات‬ ‫الحرارية‬ ‫المزدوجات‬ ‫تستخدم‬ . .10 ‫القطع‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫وضع‬ ‫يتم‬ ‫في‬ ‫الكبيرة‬ ‫للمولدات‬ ‫الثابت‬ ‫الجزء‬ .
‫والمفاتيح‬ ‫المساعدة‬ ‫المرحالت‬ ‫المسا‬ ‫عدة‬ ‫مرحالت‬ ‫الحماية‬ ‫تقوم‬ ‫بدور‬ ‫القياس‬ ‫وعند‬ ‫درجات‬ ‫الحماية‬ ‫المرغوب‬ ‫فيه‬ ‫تغلق‬ ‫أطراف‬ ‫التوصي‬ ‫ل‬ ‫فيها‬ . ‫تقوم‬ ‫مؤقتات‬ ‫التأخير‬ ‫والقواطع‬ ‫الكهربائية‬ ‫والمفاتيح‬ ‫المساعدة‬ ‫والمنبهات‬ ... ‫وغيرها‬ ‫ب‬ ‫بقية‬ ‫الوظائف‬ . ‫وظيفة‬ ‫مرحالت‬ ‫الحماية‬ ‫الحرارية‬ ‫فقط‬ ‫في‬ ‫القياس‬ ‫بسبب‬ : .1 ‫أن‬ ‫المرحالت‬ ‫الحرارية‬ ‫حساسة‬ ،‫وخفيفة‬ ‫فهي‬ ‫غير‬ ‫معدلة‬ ‫لتحمل‬ ‫تيار‬ ‫عالي‬ ‫لفترة‬ ‫طويلة‬ . .2 ‫أن‬ ‫المرحالت‬ ‫الحرارية‬ ‫ال‬ ‫تحوي‬ ‫أطراف‬ ‫توصيل‬ ‫كافية‬ ‫للقيام‬ ‫بجميع‬ ‫الوظائف‬ .
‫التي‬ ‫تدفق‬ ‫إيقاف‬ ‫مرحالت‬ ‫ار‬ .1 ‫عندما‬ ‫تقوم‬ ‫مرحالت‬ ‫الحماية‬ ‫الحرارية‬ ‫بإغالق‬ ‫أطراف‬ ‫التوصيل‬ ‫تعمل‬ ‫مرحالت‬ ‫إيقاف‬ ‫ت‬ ‫دفق‬ ‫التيار‬ . .2 ‫مرحالت‬ ‫إيقاف‬ ‫تدفق‬ ‫التيار‬ ‫تعمل‬ ‫بشكل‬ ‫لحظي‬ . .3 ‫تعمل‬ ‫مرحالت‬ ‫إيقاف‬ ‫تدفق‬ ‫التيار‬ ‫وفق‬ ‫نظرية‬ ‫عمل‬ ‫العمود‬ ‫المنجذب‬ ً‫ا‬‫مغناطيسي‬ .

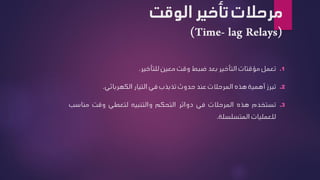

‫تأخير‬ ‫مرحالت‬ ‫الوقت‬ .1 ‫تعمل‬ ‫مؤقتات‬ ‫التأخير‬ ‫بعد‬ ‫ضبط‬ ‫وقت‬ ‫معين‬ ‫للتأخير‬ . .2 ‫تبرز‬ ‫أهمية‬ ‫هذه‬ ‫المرحالت‬ ‫عند‬ ‫حدوث‬ ‫تذبذب‬ ‫في‬ ‫التيار‬ ‫الكهربائي‬ . .3 ‫تستخدم‬ ‫هذه‬ ‫المرحالت‬ ‫في‬ ‫دوائر‬ ‫التحكم‬ ‫والتنبيه‬ ‫لتعطي‬ ‫وقت‬ ‫مناس‬ ‫ب‬ ‫للعمليات‬ ‫المتسلسلة‬ .
‫مرحالت‬ ‫التنب‬ ‫يه‬ .1 ‫ومرئي‬ ‫صوتي‬ ‫تنبيه‬ ‫المرحالت‬ ‫هذه‬ ‫تعطي‬ . .2 ‫ألي‬ ‫غير‬ ‫ومرحل‬ ‫اليه‬ ‫تنبيه‬ ‫بمرحالت‬ ‫الفرعية‬ ‫المحطات‬ ‫تزيد‬ ‫يتم‬ . .3 ‫لذلك‬ ‫مستقل‬ ‫زر‬ ‫ضغط‬ ‫عبر‬ ‫التنبيه‬ ‫إلغاء‬ ‫يمكن‬ . .4 ‫ا‬ ‫تستطيع‬ ‫حتى‬ ‫الطبيعي‬ ‫لوضعها‬ ‫تعود‬ ‫المرحلة‬ ‫في‬ ‫المنبه‬ ‫تفعيل‬ ‫إلغاء‬ ‫عند‬ ‫ستقبال‬ ‫تنبه‬ ‫أخر‬ .
‫المرحالت‬ ‫التكرارية‬ .1 ‫قد‬ ‫يحتاج‬ ‫إليه‬ ‫في‬ ‫حال‬ ‫أن‬ ‫مرحالت‬ ‫الحماية‬ ‫الحرارية‬ ‫ال‬ ‫تملك‬ ‫عدد‬ ‫كافي‬ ‫من‬ ‫مرات‬ ‫التالم‬ ‫س‬ ‫في‬ ‫أطرافه‬ . .2 ‫وقد‬ ‫يحتاج‬ ‫إليه‬ ‫في‬ ‫حال‬ ‫أن‬ ‫مرحالت‬ ‫الحماية‬ ‫الحرارية‬ ‫لم‬ ‫تصمم‬ ‫لتحمل‬ ‫التيار‬ ‫لفترة‬ ‫ط‬ ‫ويلة‬ . .3 ‫أهم‬ ‫ميزاته‬ ‫أنه‬ ‫سريع‬ ‫ويمكن‬ ‫االعتماد‬ ‫عليه‬ . .4 ‫ويكون‬ ‫في‬ ‫الغالب‬ ‫متين‬ ‫ومحمول‬ . .5 ‫تعمل‬ ‫المرحالت‬ ‫التكرارية‬ ‫وفق‬ ‫نظرية‬ ‫عمل‬ ‫العمود‬ ‫المنجذب‬ ً‫ا‬‫مغناطيسي‬ . .6 ‫موضوعه‬ ‫توصيل‬ ‫أطراف‬ ‫من‬ ‫عدد‬ ‫الغالب‬ ‫في‬ ‫تملك‬ ‫بالتوازي‬ .
‫التنبيهي‬ ‫مرحالت‬ ‫ة‬ .1 ‫تشير‬ ‫هذه‬ ‫المرحالت‬ ‫إلى‬ ‫العمليات‬ ‫المفعلة‬ . .2 ‫تعلم‬ ‫هذه‬ ‫المرحالت‬ ‫الشخص‬ ‫المسؤول‬ ‫بمكان‬ ‫وسبب‬ ‫الخلل‬ . .3 ‫توصل‬ ‫هذه‬ ‫المرحالت‬ ‫على‬ ‫التوالي‬ ‫مع‬ ‫أطراف‬ ‫التوصيل‬ ‫للقواطع‬ ‫الكهربائية‬ ( CB ) . .4 ‫إعادة‬ ‫ضبط‬ ‫المرحالت‬ ‫التنبيهية‬ ‫عادة‬ ‫يدوية‬ . .5 ‫مرحالت‬ ‫التنبيه‬ ‫أما‬ ‫كهربائي‬ ‫أو‬ ‫ميكانيكية‬ . .6 ‫في‬ ‫مرحالت‬ ‫التنبيه‬ ‫الميكانيكية‬ ‫العمود‬ ‫المنجذب‬ ‫مغناطيسيا‬ ‫يحرك‬ ‫غالق‬ ‫صغير‬ ‫إلعط‬ ‫اء‬ ‫التنبيه‬ . .7 ‫يفضل‬ ‫اإلعتماد‬ ‫على‬ ‫مرحالت‬ ‫التنبيه‬ ‫الكهربائية‬ .

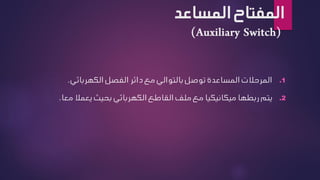

‫المفتاح‬ ‫المساعد‬ .1 ‫الكهربا‬ ‫الفصل‬ ‫دائر‬ ‫مع‬ ‫بالتوالي‬ ‫توصل‬ ‫المساعدة‬ ‫المرحالت‬ ‫ئي‬ . .2 ‫يع‬ ‫بحيث‬ ‫الكهربائي‬ ‫القاطع‬ ‫ملف‬ ‫مع‬ ‫ميكانيكيا‬ ‫ربطها‬ ‫يتم‬ ‫مال‬ ‫معا‬ .

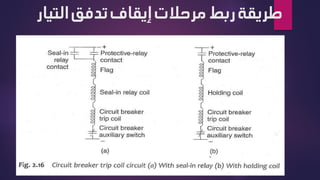

‫الت‬ ‫تدفق‬ ‫إيقاف‬ ‫مرحالت‬ ‫ربط‬ ‫طريقة‬ ‫يار‬
‫مؤقتات‬ ‫وتقنيات‬ ‫طرق‬ ‫التأخ‬ ‫ير‬ • ‫يتم‬ ‫تأخير‬ ‫وقت‬ ‫استجابة‬ ‫مرحالت‬ ‫الحماية‬ ‫الحرارية‬ ‫عبر‬ ‫خصائص‬ ‫مدمجة‬ ‫في‬ ‫تصميم‬ ‫المرحالت‬ ‫أو‬ ‫عبر‬ ‫قطع‬ ‫لتأخ‬ ‫ير‬ ‫الوقت‬ .

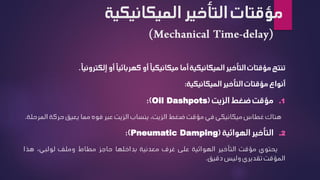

‫الميكاني‬ ‫التأخير‬ ‫مؤقتات‬ ‫كية‬ ‫تنتج‬ ‫مؤقتات‬ ‫التأخير‬ ‫الميكانيكية‬ ‫أما‬ ً‫ا‬‫ميكانيكي‬ ‫أو‬ ً‫ا‬‫كهربائي‬ ‫أو‬ ً‫ا‬‫إلكتروني‬ . ‫أنواع‬ ‫مؤقتات‬ ‫التأخير‬ ‫الميكانيكية‬ : .1 ‫مؤقت‬ ‫ضغط‬ ‫الزيت‬ ( Oil Dashpots ) : ‫هناك‬ ‫غطاس‬ ‫ميكانيكي‬ ‫في‬ ‫مؤقت‬ ‫ضغط‬ ،‫الزيت‬ ‫ينساب‬ ‫الزيت‬ ‫عبر‬ ‫فوه‬ ‫مما‬ ‫يعيق‬ ‫حركة‬ ‫ا‬ ‫لمرحلة‬ . .2 ‫التأخير‬ ‫الهوائية‬ ( Pneumatic Damping ) : ‫يحتوي‬ ‫مؤقت‬ ‫التأخير‬ ‫الهوائية‬ ‫على‬ ‫غرف‬ ‫معدنية‬ ‫بداخلها‬ ‫حاجز‬ ‫مطاط‬ ‫وملف‬ ،‫لولبي‬ ‫هذا‬ ‫المؤقت‬ ‫تقديري‬ ‫وليس‬ ‫دقيق‬ .
.3 ‫الزئبق‬ ‫مفاتيح‬ ( Mercury Switches :) ‫مفتاح‬ ‫ي‬ ،‫صغيرة‬ ‫حاوية‬ ‫داخل‬ ‫جزئيين‬ ‫من‬ ‫ويتكون‬ ،‫دقيقا‬ ‫قياسا‬ ‫يعطي‬ ‫الزئبق‬ ‫تحديد‬ ‫تم‬ ‫وال‬ ،‫الحاوية‬ ‫تصميم‬ ‫خالل‬ ‫من‬ ‫التأخير‬ ‫وقت‬ ‫الحصول‬ ‫يمكن‬ ‫التأخ‬ ‫لوقت‬ ‫مدى‬ ‫على‬ ‫في‬ ‫ير‬ ‫الزئبق‬ ‫مفتاح‬ .
‫حرارية‬ ‫مؤقتات‬ • ‫معامل‬ ‫تملك‬ ‫مواد‬ ‫عبر‬ ‫الحرارية‬ ‫المؤقتات‬ ‫في‬ ‫الوقت‬ ‫تأخير‬ ‫يتم‬ ‫أعلى‬ ‫حراري‬ .
‫الت‬ ‫قصر‬ ‫دائرة‬ ‫مؤقتات‬ ‫يار‬ • ‫الكهربائي‬ ‫المغناطيس‬ ‫طرف‬ ‫حول‬ ‫النحاس‬ ‫من‬ ‫حلقة‬ ‫وضع‬ ‫يتم‬ . • ‫التيار‬ ‫تأخير‬ ‫على‬ ‫وتعمل‬ ‫الحلقة‬ ‫داخل‬ ‫دوامية‬ ‫تيارات‬ ‫تتكون‬ . • ‫إلى‬ ‫التيار‬ ‫تأخير‬ ‫يمكن‬ 0.1 ‫ثانية‬ .
‫مؤقتات‬ ‫الحث‬ ‫التأخير‬ ‫ية‬ .1 ‫يتم‬ ‫توصيل‬ ‫مكثف‬ ‫بالتوازي‬ ‫مع‬ ‫الملف‬ ‫المغناطيسي‬ ‫للمرحلة‬ ‫والذي‬ ‫يتغير‬ ‫حسب‬ ‫المق‬ ‫اومة‬ ‫المتغيرة‬ . .2 ‫يمكن‬ ‫الحصول‬ ‫على‬ ‫وقت‬ ‫تأخير‬ ‫أطول‬ ‫عبر‬ ‫هذه‬ ‫التقنية‬ . .3 ‫يمكن‬ ‫لتأخير‬ ‫أن‬ ‫يصل‬ ‫إلى‬ 0.5 ‫ثانية‬ ‫عبر‬ ‫اختيار‬ ‫مكثف‬ ‫ذو‬ ‫سعة‬ ‫معقولة‬ . .4 ‫يجب‬ ‫تقويم‬ ‫التيار‬ ‫في‬ ‫حال‬ ‫التيار‬ ،‫المتردد‬ ‫حيث‬ ‫أنها‬ ‫ال‬ ‫تعمل‬ ‫إال‬ ‫مع‬ ‫التيار‬ ‫المستمر‬ .
‫بالرن‬ ‫التأخير‬ ‫مؤقتات‬ ‫ين‬ ‫يمكن‬ ‫أن‬ ‫تقوم‬ ‫بالتأخير‬ ‫إلى‬ ‫حدود‬ ‫ثالث‬ ‫دورات‬ .
‫المقاومات‬ ‫مؤقتات‬ ‫المتغي‬ ‫رة‬ .1 ‫تعتمد‬ ‫هذه‬ ‫التقنية‬ ‫على‬ ‫مبدأ‬ ‫عملية‬ ‫بناء‬ ‫الفولتية‬ . .2 ‫تتكون‬ ‫من‬ ‫المقاومات‬ ‫الحرارية‬ ‫وملف‬ ‫فلمنت‬ ‫الحراري‬ . .3 ‫يتم‬ ‫توصيل‬ ‫ملف‬ ‫فلمنت‬ ‫بالتوازي‬ ‫مع‬ ‫الملف‬ ‫المغناطيسي‬ ‫لل‬ ‫مرحلة‬ . .4 ‫مقاومة‬ ‫ملف‬ ‫فلمنت‬ ‫عند‬ ‫الحرارة‬ ‫أعلى‬ 10 ‫مرات‬ ‫منها‬ ‫عند‬ ‫البرودة‬ .

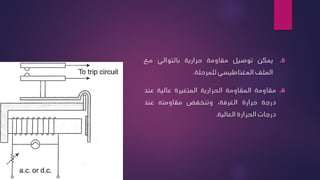

.5 ‫يمكن‬ ‫توصيل‬ ‫مقاومة‬ ‫حرارية‬ ‫بالتوالي‬ ‫مع‬ ‫الملف‬ ‫المغناطيسي‬ ‫للمرحلة‬ . .6 ‫مقاومة‬ ‫المقاومة‬ ‫الحرارية‬ ‫المتغيرة‬ ‫عالية‬ ‫عند‬ ‫درجة‬ ‫حرارة‬ ،‫الغرفة‬ ‫وتنخفض‬ ‫مقاومته‬ ‫عند‬ ‫درجات‬ ‫الحرارة‬ ‫العالية‬ .
‫التزامن‬ ‫المحرك‬ ‫مؤقتات‬ ‫ي‬ • ‫يتم‬ ‫إستخدام‬ ‫تأخي‬ ‫على‬ ‫للحصول‬ ‫تزامني‬ ‫محرك‬ ‫ر‬ ‫المح‬ ‫تزيد‬ ‫عبر‬ ‫وذلك‬ ،‫طويلة‬ ‫ولفترات‬ ً‫ا‬‫جد‬ ‫دقيق‬ ‫رك‬ ‫بتروس‬ .
‫إلكتروني‬ ‫مؤقتات‬ ‫ة‬ • ‫يتم‬ ‫إستخدام‬ ‫و‬ ‫فيها‬ ‫والمكثفات‬ ‫المقاومات‬ ‫ذلك‬ ‫الفتح‬ ‫جهد‬ ‫أن‬ ‫حيث‬ ،‫الترانزستور‬ ‫لفتح‬ ‫س‬ ‫زادت‬ ‫وكلما‬ ،‫المكثف‬ ‫جهد‬ ‫هو‬ ‫للترانزستور‬ ‫عة‬ ‫المؤقت‬ ‫وقت‬ ‫زاد‬ ‫المكثف‬ .
‫مؤقتات‬ ‫العدادات‬ .1 ‫مؤقتات‬ ‫العدادات‬ ‫تعطي‬ ‫قيم‬ ‫أكثر‬ ‫دقة‬ . .2 ‫يتم‬ ‫إستخدام‬ ‫مولد‬ ‫النبضات‬ ‫الكرستالي‬ ‫لتوليد‬ ‫ترددات‬ ‫عالي‬ ‫ة‬ ‫الدقة‬ . .3 ‫يمكن‬ ‫إستخدام‬ ‫عدد‬ ‫من‬ ‫العدادات‬ ‫لتقسيم‬ ‫التردد‬ .
‫الدوارة‬ ‫المحاور‬ ‫احتكاك‬ ‫ذات‬ ‫بأنها‬ ‫المحاور‬ ‫هذه‬ ‫تتميز‬ ،‫للحركة‬ ً‫ا‬‫جد‬ ‫وحساسة‬ ً‫ا‬‫جد‬ ‫منخفض‬ ‫نقطة‬ ‫في‬ ‫الدوارة‬ ‫المحاور‬ ‫هذه‬ ‫توجد‬ ‫في‬ ‫التالمس‬ ‫أطراف‬ ‫عمود‬ ‫دوران‬ ‫الحرك‬ ‫سهولة‬ ‫على‬ ‫وتساعد‬ ،‫المرحالت‬ ‫ة‬ ‫العمود‬ ‫هذا‬ ‫في‬ . ‫نوعين‬ ‫من‬ ‫وتتكون‬ :
‫دوارة‬ ‫محاور‬ ‫مدار‬ ‫حول‬ : • ‫ثابت‬ ‫األول‬ ‫جزئيين‬ ‫من‬ ‫مكونة‬ ‫وتكون‬ ‫واألخر‬ ‫متحرك‬ .

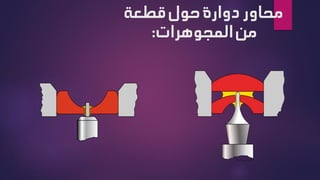

‫قطعة‬ ‫حول‬ ‫دوارة‬ ‫محاور‬ ‫المجوهرات‬ ‫من‬ :

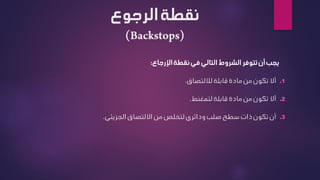

‫الرجوع‬ ‫نقطة‬ ‫اإلرجاع‬ ‫نقطة‬ ‫في‬ ‫التالي‬ ‫الشروط‬ ‫تتوفر‬ ‫أن‬ ‫يجب‬ : .1 ‫لاللتصاق‬ ‫قابلة‬ ‫مادة‬ ‫من‬ ‫تكون‬ ‫أال‬ . .2 ‫لتمغنط‬ ‫قابلة‬ ‫مادة‬ ‫من‬ ‫تكون‬ ‫أال‬ . .3 ‫الجزيئ‬ ‫االلتصاق‬ ‫من‬ ‫لتخلص‬ ‫ودائري‬ ‫صلب‬ ‫سطح‬ ‫ذات‬ ‫تكون‬ ‫أن‬ ‫ي‬ .
