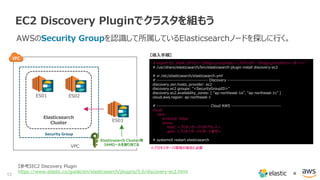

EC2 Discovery Pluginでクラスタを組もう
AWSのSecurity Groupを認識して所属しているElasticsearchノードを探しに行く。
【参考】EC2 Discovery Plugin
https://www.elastic.co/guide/en/elasticsearch/plugins/5.6/discovery-ec2.html
Security Group
VPC
ES01 ES02
ES03
Elasticsearch
Cluster
# export ES_JAVA_OPTS=“-Dhttps.proxyHost=<プロキシIP> -Dhttps.proxyPort=<ポート>"
# /usr/share/elasticsearch/bin/elasticsearch-plugin install discovery-ec2
# vi /etc/elasticsearch/elasticsearch.yml
# --------------------------------- Discovery ----------------------------------
discovery.zen.hosts_provider: ec2
discovery.ec2.groups: "<SecurityGroupID>"
discovery.ec2.availability_zones: [ "ap-northeast-1a", "ap-northeast-1c" ]
cloud.aws.region: ap-northeast-1
# ---------------------------------- Cloud AWS --------------------------------
cloud:
aws:
protocol: https
proxy:
host: <プロキシサーバのIPアドレス>
port: <プロキシサーバのポート番号>
# systemctl restart elasticsearch
【導入手順】
※プロキシサーバ環境の場合に必要
Elasticsearch Cluster用
IAMロールを割り当てる](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-12-320.jpg)
![19 ×
S3で難しいものは、泣く泣くCloudWatchLogs
CloudTrailの操作ログはJSON形式だが、複数並列の[]がうまくパース出来ない問題。
S3アクセスログ
CloudFront
アクセスログ
ELB
アクセスログ
CloudTrail
操作ログ
RDS
SQL監査ログ
S3 Bucket
Cloud Watch Logs
Logstash
(正規化)
Elasticsearch
input s3
output es
input cloudwatch_logs
input {
cloudwatch_logs {
log_group => [ "CloudTrail/DefaultLogGroup" ]
region => "ap-northeast-1“
codec => json
}
}
【参考】input cloudwatch-logs plugin
https://github.com/lukewaite/logstash-input-cloudwatch-logs](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-19-320.jpg)
![20 ×
{"Records":[{"eventVersion":"1.05","userIdentity":{"type":"IAMUser","principal
Id":"AIDAJWI3XZEUUMG6MUJNO","arn":"arn:aws:iam::930021801196:user/d
eploy","accountId":"930021801196","accessKeyId":"AKIAJSFVI6UIWJH3UBGQ",
"userName":"deploy"},"eventTime":"2017-08-
22T00:21:45Z","eventSource":"ec2.amazonaws.com","eventName":"DescribeTa
gs","awsRegion":"ap-northeast-
1","sourceIPAddress":"122.208.2.42","userAgent":"aws-cli/1.3.9 Python/2.6.9
Linux/3.10.40-
50.136.amzn1.x86_64","requestParameters":{"filterSet":{"items":[{"name":"r
esource-id","valueSet":{"items":[{"value":"i-
bd2862bb"}]}}]}},"responseElements":null,"requestID":"570f599f-6d88-430f-
9b75-2f6b2e4de006","eventID":"499e235d-979d-45ed-865f-
6be44eb66eeb","eventType":"AwsApiCall","recipientAccountId":"930021801196
"}]}

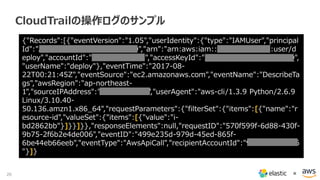

CloudTrailの操作ログのサンプル](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-20-320.jpg)
![32 ×

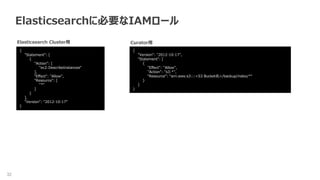

Elasticsearchに必要なIAMロール
{
"Statement": [
{
"Action": [
"ec2:DescribeInstances“
],
"Effect": "Allow",
"Resource": [
"*“
]
}
],
"Version": "2012-10-17“
}
Elasticsearch Cluster用
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": "s3:*",
“Resource”: “arn:aws:s3:::<S3 Bucket名>/backup/index/*“
}
]
}
Curator用](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-32-320.jpg)
![33 ×

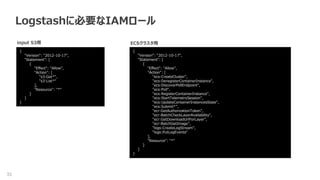

Logstashに必要なIAMロール
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": [
"s3:Get*",
"s3:List*“
],
"Resource": "*“
}
]
}
input S3用
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": [
"ecs:CreateCluster",
"ecs:DeregisterContainerInstance",
"ecs:DiscoverPollEndpoint",
"ecs:Poll",
"ecs:RegisterContainerInstance",
"ecs:StartTelemetrySession",
"ecs:UpdateContainerInstancesState",
"ecs:Submit*",
"ecr:GetAuthorizationToken",
"ecr:BatchCheckLayerAvailability",
"ecr:GetDownloadUrlForLayer",
"ecr:BatchGetImage",
"logs:CreateLogStream",
"logs:PutLogEvents“
],
"Resource": "*“
}
]
}
ECSクラスタ用](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-33-320.jpg)
![34 ×

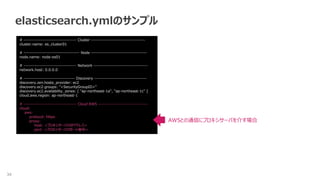

elasticsearch.ymlのサンプル
# ---------------------------------- Cluster -----------------------------------
cluster.name: es_cluster01
# ------------------------------------ Node ------------------------------------
node.name: node-es01
# ---------------------------------- Network -----------------------------------
network.host: 0.0.0.0
# --------------------------------- Discovery ----------------------------------
discovery.zen.hosts_provider: ec2
discovery.ec2.groups: "<SecurityGroupID>"
discovery.ec2.availability_zones: [ "ap-northeast-1a", "ap-northeast-1c" ]
cloud.aws.region: ap-northeast-1
# ---------------------------------- Cloud AWS --------------------------------
cloud:
aws:
protocol: https
proxy:
host: <プロキシサーバのIPアドレス>
port: <プロキシサーバのポート番号>
AWSとの通信にプロキシサーバを介す場合](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-34-320.jpg)
![35 ×

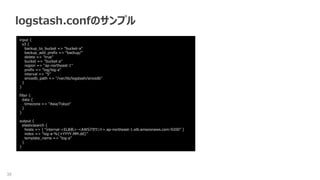

logstash.confのサンプル
input {
s3 {
backup_to_bucket => “bucket-a"
backup_add_prefix => “backup/"
delete => "true"
bucket => "bucket-a"
region => "ap-northeast-1"
prefix => “log/log-a"
interval => "5"
sincedb_path => "/var/lib/logstash/sincedb"
}
}
filter {
date {
timezone => "Asia/Tokyo“
}
}
output {
elasticsearch {
hosts => [ “internal-<ELB名>-<AWSアカウント>.ap-northeast-1.elb.amazonaws.com:9200" ]
index => “log-a-%{+YYYY.MM.dd}"
template_name => "log-a"
}
}](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-35-320.jpg)
![36 ×

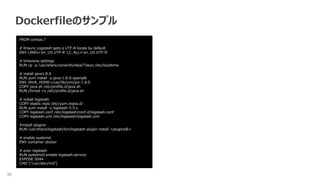

Dockerfileのサンプル
FROM centos:7
# Ensure Logstash gets a UTF-8 locale by default.
ENV LANG='en_US.UTF-8' LC_ALL='en_US.UTF-8'
# timezone settings
RUN cp -p /usr/share/zoneinfo/Asia/Tokyo /etc/localtime
# install java1.8.0
RUN yum install -y java-1.8.0-openjdk
ENV JAVA_HOME=/usr/lib/jvm/jre-1.8.0
COPY java.sh /etc/profile.d/java.sh
RUN chmod +x /etc/profile.d/java.sh
# install logstash
COPY elastic.repo /etc/yum.repos.d/
RUN yum install -y logstash-5.5.x
COPY logstash.conf /etc/logstash/conf.d/logstash.conf
COPY logstash.yml /etc/logstash/logstash.yml
#install plugins
RUN /usr/share/logstash/bin/logstash-plugin install <plugins名>
# enable systemd
ENV container docker
# exec logstash
RUN systemctl enable logstash.service
EXPOSE 5044
CMD [“/usr/sbin/init”]](https://image.slidesharecdn.com/elasticsearchawselasticstack-171011140011/85/21-Elasticsearch-aws-elastic-stack-36-320.jpg)
Uploaded byHibino Hisashi
【第21回Elasticsearch勉強会】aws環境に合わせてelastic stackをログ分析基盤として構築した話
第21回Elasticsearch勉強会資料
More Related Content
![[Aurora事例祭り]Amazon Aurora を使いこなすためのベストプラクティス](https://cdn.slidesharecdn.com/ss_thumbnails/amazonauroratips-170307140000-thumbnail.jpg?width=640&height=640&fit=bounds)
![[AWS EXpert Online for JAWS-UG 18] 見せてやるよ、Step Functions の本気ってやつをな](https://cdn.slidesharecdn.com/ss_thumbnails/awsxon18howfarstepfunctionsgo-211124111849-thumbnail.jpg?width=640&height=640&fit=bounds)
![[ElasticStack]What happens when you visualize servers exposed to the world?](https://cdn.slidesharecdn.com/ss_thumbnails/whathappenswhenyouvisualizeserversexposedtotheworld-170826082152-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to 【第21回Elasticsearch勉強会】aws環境に合わせてelastic stackをログ分析基盤として構築した話
![[Sumo Logic x AWS 共催セミナー_20190829] Sumo Logic on AWS -AWS を活用したログ分析とセキュリティモニ...](https://cdn.slidesharecdn.com/ss_thumbnails/sumologiconaws-loganalysisandsecuritymonitoringusingaws-20190829-190829114856-thumbnail.jpg?width=640&height=640&fit=bounds)
【第21回Elasticsearch勉強会】aws環境に合わせてelastic stackをログ分析基盤として構築した話
- 1.

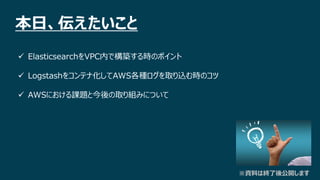

- 2. 2 × 本日、伝えたいこと ElasticsearchをVPC内で構築する時のポイント Logstashをコンテナ化してAWS各種ログを取り込む時のコツ AWSにおける課題と今後の取り組みについて ※資料は終了後公開します
- 3. 3 × 自己紹介 名前：日比野 恒(ひびの ひさし) 所属：フューチャーアーキテクト株式会社 Technology Innovation Group セキュリティアーキテクト (CISA、登録セキスぺ) 領域： サーバ基盤 OS データベース アプリケーション ネットワーク データセンター セ キ ュ リ テ ィ
- 4.
- 5.
- 6.

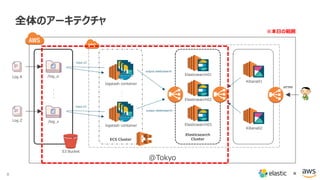

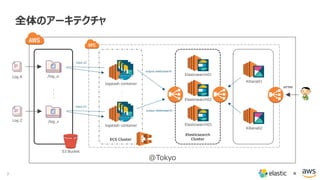

- 7. 7 × 全体のアーキテクチャ S3 Bucket ・ ・ ・ ・ ・ ・ ECSCluster input s3 input s3 /log_a /log_z Log A Elasticsearch Cluster Log Z logstash container logstash container Elasticsearch01 Elasticsearch02 Elasticsearch03 Kibana01 Kibana02 HTTPS @Tokyo output elasticsearch output elasticsearch
- 8. 8 × 全体のアーキテクチャ S3 Bucket ・ ・ ・ ・ ・ ・ ECSCluster input s3 input s3 /log_a /log_z Log A Elasticsearch Cluster Log Z logstash container logstash container Elasticsearch01 Elasticsearch02 Elasticsearch03 Kibana01 Kibana02 HTTPS @Tokyo output elasticsearch output elasticsearch ※本日の範囲

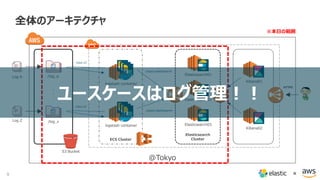

- 9. 9 × 全体のアーキテクチャ S3 Bucket ・ ・ ・ ・ ・ ・ ECSCluster input s3 input s3 /log_a /log_z Log A Elasticsearch Cluster Log Z logstash container logstash container Elasticsearch01 Elasticsearch02 Elasticsearch03 Kibana01 Kibana02 HTTPS @Tokyo output elasticsearch output elasticsearch ※本日の範囲 ユースケースはログ管理！！
- 10.
- 11.
- 12. 12 × EC2 DiscoveryPluginでクラスタを組もう AWSのSecurity Groupを認識して所属しているElasticsearchノードを探しに行く。 【参考】EC2 Discovery Plugin https://www.elastic.co/guide/en/elasticsearch/plugins/5.6/discovery-ec2.html Security Group VPC ES01 ES02 ES03 Elasticsearch Cluster # export ES_JAVA_OPTS=“-Dhttps.proxyHost=<プロキシIP> -Dhttps.proxyPort=<ポート>" # /usr/share/elasticsearch/bin/elasticsearch-plugin install discovery-ec2 # vi /etc/elasticsearch/elasticsearch.yml # --------------------------------- Discovery ---------------------------------- discovery.zen.hosts_provider: ec2 discovery.ec2.groups: "<SecurityGroupID>" discovery.ec2.availability_zones: [ "ap-northeast-1a", "ap-northeast-1c" ] cloud.aws.region: ap-northeast-1 # ---------------------------------- Cloud AWS -------------------------------- cloud: aws: protocol: https proxy: host: <プロキシサーバのIPアドレス> port: <プロキシサーバのポート番号> # systemctl restart elasticsearch 【導入手順】 ※プロキシサーバ環境の場合に必要 Elasticsearch Cluster用 IAMロールを割り当てる
- 13. 13 × EC2 Repository S3Pluginでバックアップとリストアを簡単に！ シームレスにS3 Bucketに対して、IndexのSnapshotをバックアップとリストアが可能。 【参考】Snapshot And Restore https://www.elastic.co/guide/en/elasticsearch/reference/5.6/modules-snapshots.html#_repository_plugins Curator 5 repository-s3 S3 Bucket (log-a) /backup/index # export ES_JAVA_OPTS=“-Dhttps.proxyHost=<プロキシIP> -Dhttps.proxyPort=<ポート>" # /usr/share/elasticsearch/bin/elasticsearch-plugin install repository-s3 【導入手順】 ※プロキシサーバ環境の場合に必要 Elasticsearch Index 1 2 Snapshot Curator用IAMロールを割り当てる PUT /_snapshot/my_s3_repository { "type": "s3", "settings": { "bucket": "log-a", "region": "ap-northeast-1", "base_path": "backup/index", "compress": "true", "server_side_encryption": "true" } }

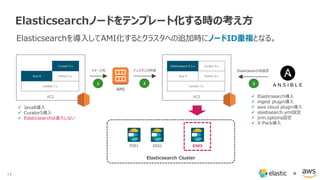

- 14. 14 × Elasticsearchノードをテンプレート化する時の考え方 Elasticsearchを導入してAMI化するとクラスタへの追加時にノードID重複となる。 EC2 CentOS 7.x Java8 Python 2.x Curator 5.x AMI EC2 CentOS 7.x Java 8 Python 2.x Curator 5.x イメージ化 インスタンス作成 Java8導入 Curator5導入 Elasticsearchは導入しない Elasticsearch 5.5.x Elasticsearchを設定 Elasticsearch導入 ingest plugin導入 aws cloud plugin導入 elastisearch.yml設定 jvm.options設定 X-Pack導入 Elasticsearch Cluster ES01 ES02 ES03 1 2 3
- 15. 15 × Elasticsearchのクラスタに対するAPIアクセス KibanaとElasticsearchが別ノードの場合はロードバランサを挟む必要がある。 【参考】Load BalancingAcross Multiple Elasticsearch Nodes https://www.elastic.co/guide/en/kibana/current/production.html#load-balancing Elasticsearch Cluster Elasticsearch01 Elasticsearch02 Elasticsearch03 Kibana Internal-ELB TCP9200 TCP9200 # The URL of the Elasticsearch instance to use for all your queries. elasticsearch.url: “http://<Internal-ELBのFQDN>:9200" 【kibana.ymlの設定】 ※elasticsearch.urlは、URLを1つしか指定出来ない。
- 16.

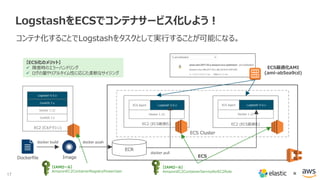

- 17. 17 × LogstashをECSでコンテナサービス化しよう！ コンテナ化することでLogstashをタスクとして実行することが可能になる。 EC2 (ビルドマシン) CentOS7.x Docker 1.12 CentOS 7.x Logstash 5.5.x Dockerfile Image ECS ECR docker pushdocker build ECS Cluster EC2 (ECS最適化) EC2 (ECS最適化) Docker 1.12 ECS Agent Logstash 5.5.x Docker 1.12 ECS Agent Logstash 5.5.x docker pull ECS最適化AMI (ami-ab5ea9cd) 【ECS化のメリット】 障害時のエラーハンドリング ログの量やリアルタイム性に応じた柔軟なサイジング 【IAMロール】 AmazonEC2ContainerRegistryPowerUser 【IAMロール】 AmazonEC2ContainerServiceforEC2Role

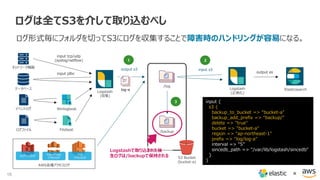

- 18. 18 × ログは全てS3を介して取り込むべし ログ形式毎にフォルダを切ってS3にログを収集することで障害時のハンドリングが容易になる。 ログファイル データベース ネットワーク機器 イベントログ Filebeat Winlogbeat Logstash (収集) input jdbc inputtcp/udp (syslog/netflow) S3 Bucket (bucket-a) /log /backup AWS各種アクセスログ Logstash (正規化) S3アクセスログ CloudFront アクセスログ ELB アクセスログ Elasticsearch input s3output s3 output es 1 2 3 input { s3 { backup_to_bucket => “bucket-a" backup_add_prefix => “backup/" delete => "true" bucket => "bucket-a" region => "ap-northeast-1" prefix => “log/log-a" interval => "5" sincedb_path => "/var/lib/logstash/sincedb" } } log-a Logstashで取り込まれた後 生ログは/backupで保持される
- 19. 19 × S3で難しいものは、泣く泣くCloudWatchLogs CloudTrailの操作ログはJSON形式だが、複数並列の[]がうまくパース出来ない問題。 S3アクセスログ CloudFront アクセスログ ELB アクセスログ CloudTrail 操作ログ RDS SQL監査ログ S3 Bucket CloudWatch Logs Logstash (正規化) Elasticsearch input s3 output es input cloudwatch_logs input { cloudwatch_logs { log_group => [ "CloudTrail/DefaultLogGroup" ] region => "ap-northeast-1“ codec => json } } 【参考】input cloudwatch-logs plugin https://github.com/lukewaite/logstash-input-cloudwatch-logs
- 20.
- 21.

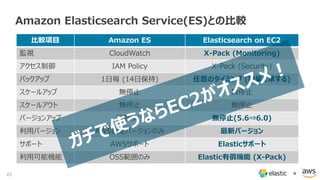

- 22. 22 × Amazon ElasticsearchService(ES)との比較 比較項目 Amazon ES Elasticsearch on EC2 監視 CloudWatch X-Pack (Monitoring) アクセス制御 IAM Policy X-Pack (Security) バックアップ 1日毎 (14日保持) 任意のタイミング (容量に準ずる) スケールアップ 無停止 無停止 スケールアウト 無停止 無停止 バージョンアップ 手動移行 無停止(5.6⇒6.0) 利用バージョン AWS指定バージョンのみ 最新バージョン サポート AWSサポート Elasticサポート 利用可能機能 OSS範囲のみ Elastic有償機能 (X-Pack)
- 23. 23 × Amazon ElasticsearchService(ES)との比較 比較項目 Amazon ES Elasticsearch on EC2 監視 CloudWatch X-Pack (Monitoring) アクセス制御 IAM Policy X-Pack (Security) バックアップ 1日毎 (14日保持) 任意のタイミング (容量に準ずる) スケールアップ 無停止 無停止 スケールアウト 無停止 無停止 バージョンアップ 手動移行 無停止(5.6⇒6.0) 利用バージョン AWS指定バージョンのみ 最新バージョン サポート AWSサポート Elasticサポート 利用可能機能 OSS範囲のみ Elastic有償機能 (X-Pack)

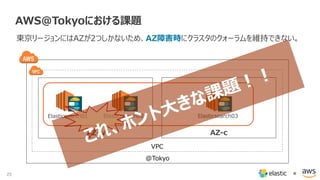

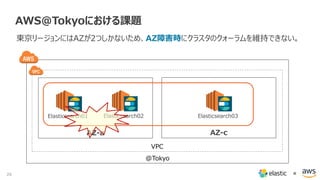

- 24. 24 × AWS@Tokyoにおける課題 AZ-a AZ-c @Tokyo 東京リージョンにはAZが2つしかないため、AZ障害時にクラスタのクォーラムを維持できない。 VPC Elasticsearch01Elasticsearch02 Elasticsearch03
- 25. 25 × AWS@Tokyoにおける課題 東京リージョンにはAZが2つしかないため、AZ障害時にクラスタのクォーラムを維持できない。 AZ-a AZ-c @Tokyo VPC Elasticsearch01Elasticsearch02 Elasticsearch03
- 26. 26 × Next challengewill be GCP...
- 27.
- 28. 28 × 最後にちょっとだけ宣伝 当社ゆるふわエンジニアが、Elastic &Honeypotネタで登壇します。 当社大崎オフィスで開催しますー、ぜひお越しください！！ ^^/ 【第7回】 11/13(月)開催予定！！ https://s-jaws.doorkeeper.jp/
- 29.
- 30.

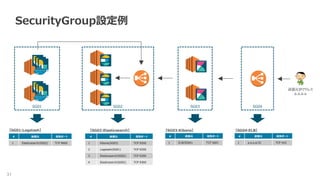

- 31. 31 × SecurityGroup設定例 SG04SG03SG02SG01 ＃ 送信元宛先ポート 1 Elasticsearch(SG02) TCP 9600 ＃ 送信元 宛先ポート 1 Kibana(SG03) TCP 9200 2 Logstash(SG01) TCP 9200 3 Elasticsearch(SG02) TCP 9200 4 Elasticsearch(SG02) TCP 9300 ＃ 送信元 宛先ポート 1 ELB(SG04) TCP 5601 ＃ 送信元 宛先ポート 1 a.a.a.a/32 TCP 443 送信元IPアドレス a.a.a.a 【SG01:Logstash】 【SG02:Elasticsearch】 【SG03:Kibana】 【SG04:ELB】
- 32. 32 × Elasticsearchに必要なIAMロール { "Statement": [ { "Action":[ "ec2:DescribeInstances“ ], "Effect": "Allow", "Resource": [ "*“ ] } ], "Version": "2012-10-17“ } Elasticsearch Cluster用 { "Version": "2012-10-17", "Statement": [ { "Effect": "Allow", "Action": "s3:*", “Resource”: “arn:aws:s3:::<S3 Bucket名>/backup/index/*“ } ] } Curator用
- 33. 33 × Logstashに必要なIAMロール { "Version": "2012-10-17", "Statement":[ { "Effect": "Allow", "Action": [ "s3:Get*", "s3:List*“ ], "Resource": "*“ } ] } input S3用 { "Version": "2012-10-17", "Statement": [ { "Effect": "Allow", "Action": [ "ecs:CreateCluster", "ecs:DeregisterContainerInstance", "ecs:DiscoverPollEndpoint", "ecs:Poll", "ecs:RegisterContainerInstance", "ecs:StartTelemetrySession", "ecs:UpdateContainerInstancesState", "ecs:Submit*", "ecr:GetAuthorizationToken", "ecr:BatchCheckLayerAvailability", "ecr:GetDownloadUrlForLayer", "ecr:BatchGetImage", "logs:CreateLogStream", "logs:PutLogEvents“ ], "Resource": "*“ } ] } ECSクラスタ用
- 34. 34 × elasticsearch.ymlのサンプル # ----------------------------------Cluster ----------------------------------- cluster.name: es_cluster01 # ------------------------------------ Node ------------------------------------ node.name: node-es01 # ---------------------------------- Network ----------------------------------- network.host: 0.0.0.0 # --------------------------------- Discovery ---------------------------------- discovery.zen.hosts_provider: ec2 discovery.ec2.groups: "<SecurityGroupID>" discovery.ec2.availability_zones: [ "ap-northeast-1a", "ap-northeast-1c" ] cloud.aws.region: ap-northeast-1 # ---------------------------------- Cloud AWS -------------------------------- cloud: aws: protocol: https proxy: host: <プロキシサーバのIPアドレス> port: <プロキシサーバのポート番号> AWSとの通信にプロキシサーバを介す場合
- 35. 35 × logstash.confのサンプル input { s3{ backup_to_bucket => “bucket-a" backup_add_prefix => “backup/" delete => "true" bucket => "bucket-a" region => "ap-northeast-1" prefix => “log/log-a" interval => "5" sincedb_path => "/var/lib/logstash/sincedb" } } filter { date { timezone => "Asia/Tokyo“ } } output { elasticsearch { hosts => [ “internal-<ELB名>-<AWSアカウント>.ap-northeast-1.elb.amazonaws.com:9200" ] index => “log-a-%{+YYYY.MM.dd}" template_name => "log-a" } }
- 36. 36 × Dockerfileのサンプル FROM centos:7 #Ensure Logstash gets a UTF-8 locale by default. ENV LANG='en_US.UTF-8' LC_ALL='en_US.UTF-8' # timezone settings RUN cp -p /usr/share/zoneinfo/Asia/Tokyo /etc/localtime # install java1.8.0 RUN yum install -y java-1.8.0-openjdk ENV JAVA_HOME=/usr/lib/jvm/jre-1.8.0 COPY java.sh /etc/profile.d/java.sh RUN chmod +x /etc/profile.d/java.sh # install logstash COPY elastic.repo /etc/yum.repos.d/ RUN yum install -y logstash-5.5.x COPY logstash.conf /etc/logstash/conf.d/logstash.conf COPY logstash.yml /etc/logstash/logstash.yml #install plugins RUN /usr/share/logstash/bin/logstash-plugin install <plugins名> # enable systemd ENV container docker # exec logstash RUN systemctl enable logstash.service EXPOSE 5044 CMD [“/usr/sbin/init”]
