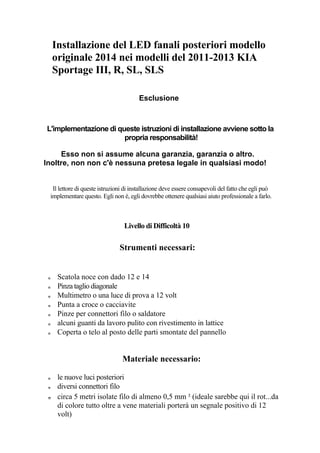

1. Installazione del LED fanali posteriori modello
originale 2014 nei modelli del 2011-2013 KIA
Sportage III, R, SL, SLS
Esclusione
L'implementazione di queste istruzioni di installazione avviene sotto la
propria responsabilità!
Esso non si assume alcuna garanzia, garanzia o altro.
Inoltre, non non c'è nessuna pretesa legale in qualsiasi modo!
Il lettore di queste istruzioni di installazione deve essere consapevoli del fatto che egli può
implementare questo. Egli non è, egli dovrebbe ottenere qualsiasi aiuto professionale a farlo.
Livello di Difficoltà 10
Strumenti necessari:
∀ Scatola noce con dado 12 e 14
Pinza taglio diagonale∀
∀ Multimetro o una luce di prova a 12 volt
Punta a croce o cacciavite∀
∀ Pinze per connettori filo o saldatore
alcuni guanti da lavoro pulito con rivestimento in lattice∀
∀ Coperta o telo al posto delle parti smontate del pannello
Materiale necessario:
∀ le nuove luci posteriori
diversi connettori filo∀
∀ circa 5 metri isolate filo di almeno 0,5 mm ² (ideale sarebbe qui il rot...da
di colore tutto oltre a vene materiali porterà un segnale positivo di 12
volt)

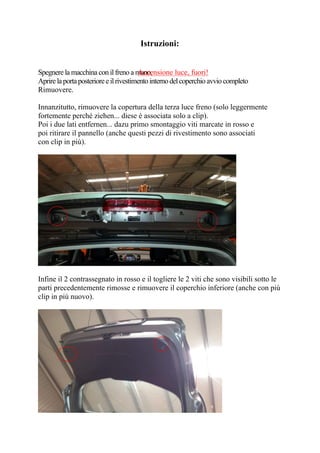

2. Spegnere la macchina con il freno a mano,
Aprirelaportaposterioreeilrivestimentointernodelcoperchioavviocompleto
Accensione luce, fuori!
Rimuovere.
Innanzitutto, rimuovere la copertura della terza luce freno (solo leggermente
fortemente perché ziehen... diese è associata solo a clip).
Poi i due lati entfernen... dazu primo smontaggio viti marcate in rosso e
poi ritirare il pannello (anche questi pezzi di rivestimento sono associati
con clip in più).
Infine il 2 contrassegnato in rosso e il togliere le 2 viti che sono visibili sotto le
parti precedentemente rimosse e rimuovere il coperchio inferiore (anche con più
clip in più nuovo).
Istruzioni:

3. Successivamente, le luci posteriori dal portellone posteriore sono
entfernen... diese fuori con 2 black cap dadi (dado 10 mm) e fissati
all'interno con 2 dadi normali (dado 10 mm). Sganciare i connettori dalle
luci di coda!
Ora, le nuove luci possono essere installate e collegate nel portellone
posteriore. Ora una volta un Lichttest... es dovrebbe a sua volta sui fari gli
apparecchi il portellone aufleuchten... durch inserire la retromarcia con
l'accensione in più la luce del freno nella parte posteriore le luci la conversione
dell'impianto elettrico nel portellone annullato aufleuchten... wenn che nulla
può mai lavorare.
! Luce e nuovo accensione spegnere prima, mettere la leva del cambio in corso di
insegnamento!
Ora come prima 2 fili rossi con l'originale a crimpare sulla porta posteriore
sinistra nel cablaggio Cablaggio Find... siehe immagine qui sotto.
L'unico filo rosso è la linea di alimentazione e i 2 in uscita vene rosse sono la
continuazione del segnale retromarcia per la retromarcia. A questo punto con
una Tester di continuità controllare se queste linee arrivano anche presso il
fanale!
Questo collegamento è ora separato e il piombo (nell'immagine sopra blu
contrassegnato) ordinatamente filo non è più necessario... isoliert diese in futuro!
Adesso, collegare i 2 fili per la terza luce del freno deve essere fatta!
Questo uno aggiuntivo nuovo filo è collegato da un connettore a filo con il
rosso 2 fili (nell'immagine sopra giallo contrassegnato).

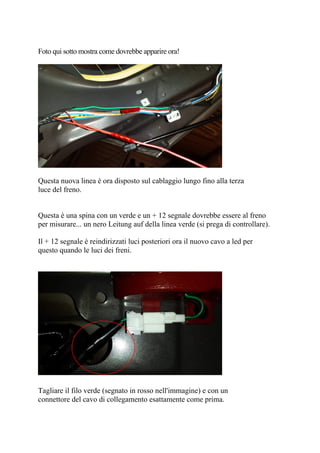

4. Questa nuova linea è ora disposto sul cablaggio lungo fino alla terza
luce del freno.
Questa è una spina con un verde e un + 12 segnale dovrebbe essere al freno
per misurare... un nero Leitung auf della linea verde (si prega di controllare).
Il + 12 segnale è reindirizzati luci posteriori ora il nuovo cavo a led per
questo quando le luci dei freni.
Tagliare il filo verde (segnato in rosso nell'immagine) e con un
connettore del cavo di collegamento esattamente come prima.
Foto qui sotto mostra come dovrebbe apparire ora!

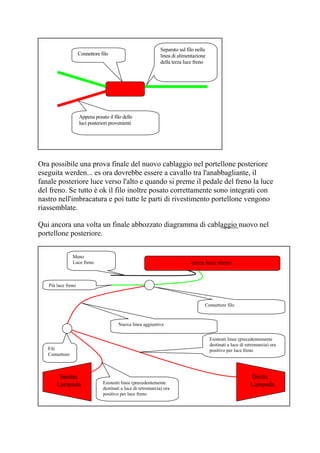

5. Ora possibile una prova finale del nuovo cablaggio nel portellone posteriore
eseguita werden... es ora dovrebbe essere a cavallo tra l'anabbagliante, il
fanale posteriore luce verso l'alto e quando si preme il pedale del freno la luce
del freno. Se tutto è ok il filo inoltre posato correttamente sono integrati con
nastro nell'imbracatura e poi tutte le parti di rivestimento portellone vengono
riassemblate.
Qui ancora una volta un finale abbozzato diagramma di cablaggio nuovo nel
portellone posteriore.
Separato sul filo nella
linea di alimentazione
della terza luce freno
Appena posato il filo delle
luci posteriori provenienti
Connettore filo
terza luce freno
Sinistra
Lampada
Diritti
Lampada
Esistenti linee (precedentemente
destinati a luce di retromarcia) ora
positivo per luce freno
Nuova linea aggiuntiva
Connettore filo
Fili
Connettore
Meno
Luce freno
Più luce freno
Esistenti linee (precedentemente
destinati a luce di retromarcia) ora
positivo per luce freno

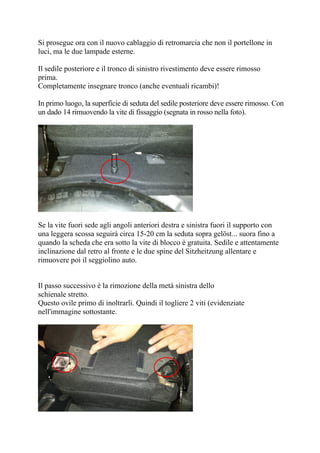

6. Si prosegue ora con il nuovo cablaggio di retromarcia che non il portellone in
luci, ma le due lampade esterne.
Il sedile posteriore e il tronco di sinistro rivestimento deve essere rimosso
prima.
Completamente insegnare tronco (anche eventuali ricambi)!
In primo luogo, la superficie di seduta del sedile posteriore deve essere rimosso. Con
un dado 14 rimuovendo la vite di fissaggio (segnata in rosso nella foto).
Se la vite fuori sede agli angoli anteriori destra e sinistra fuori il supporto con
una leggera scossa seguirà circa 15-20 cm la seduta sopra gelöst... suora fino a
quando la scheda che era sotto la vite di blocco è gratuita. Sedile e attentamente
inclinazione dal retro al fronte e le due spine del Sitzheitzung allentare e
rimuovere poi il seggiolino auto.
Il passo successivo è la rimozione della metà sinistra dello
schienale stretto.
Questo ovile primo di inoltrarli. Quindi il togliere 2 viti (evidenziate
nell'immagine sottostante.

7. Successivamente, la staffa inferiore della cintura deve essere svitata e la staffa
esterna per lo schienale.
Rimuovere lo schienale dal veicolo.

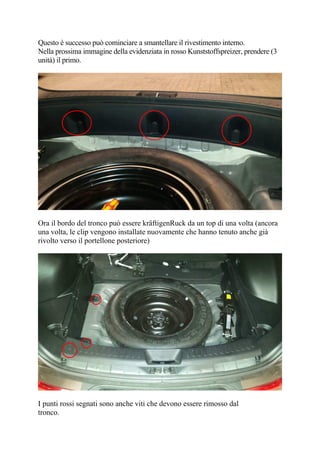

8. Questo è successo può cominciare a smantellare il rivestimento interno.
Nella prossima immagine della evidenziata in rosso Kunststoffspreizer, prendere (3
unità) il primo.
Ora il bordo del tronco può essere kräftigenRuck da un top di una volta (ancora
una volta, le clip vengono installate nuovamente che hanno tenuto anche già
rivolto verso il portellone posteriore)
I punti rossi segnati sono anche viti che devono essere rimosso dal
tronco.

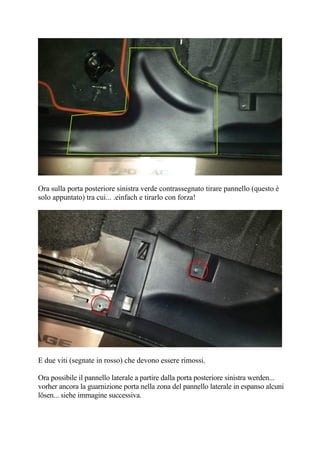

9. Ora sulla porta posteriore sinistra verde contrassegnato tirare pannello (questo è
solo appuntato) tra cui... .einfach e tirarlo con forza!
E due viti (segnate in rosso) che devono essere rimossi.
Ora possibile il pannello laterale a partire dalla porta posteriore sinistra werden...
vorher ancora la guarnizione porta nella zona del pannello laterale in espanso alcuni
lösen... siehe immagine successiva.

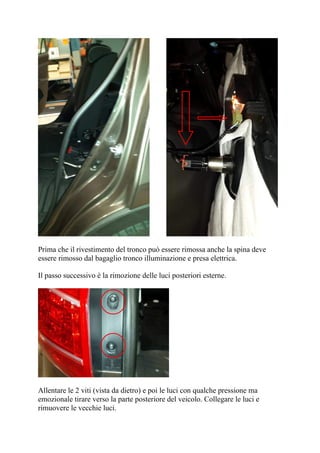

10. Prima che il rivestimento del tronco può essere rimossa anche la spina deve
essere rimosso dal bagaglio tronco illuminazione e presa elettrica.
Il passo successivo è la rimozione delle luci posteriori esterne.
Allentare le 2 viti (vista da dietro) e poi le luci con qualche pressione ma
emozionale tirare verso la parte posteriore del veicolo. Collegare le luci e
rimuovere le vecchie luci.

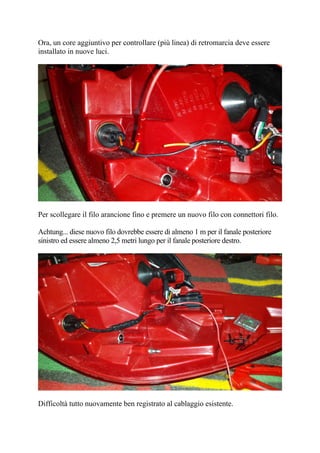

11. Ora, un core aggiuntivo per controllare (più linea) di retromarcia deve essere
installato in nuove luci.
Per scollegare il filo arancione fino e premere un nuovo filo con connettori filo.
Achtung... diese nuovo filo dovrebbe essere di almeno 1 m per il fanale posteriore
sinistro ed essere almeno 2,5 metri lungo per il fanale posteriore destro.
Difficoltà tutto nuovamente ben registrato al cablaggio esistente.

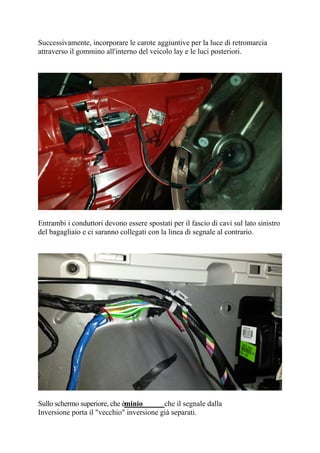

12. Successivamente, incorporare le carote aggiuntive per la luce di retromarcia
attraverso il gommino all'interno del veicolo lay e le luci posteriori.
Entrambi i conduttori devono essere spostati per il fascio di cavi sul lato sinistro
del bagagliaio e ci saranno collegati con la linea di segnale al contrario.
Sullo schermo superiore, che è
Inversione porta il "vecchio" inversione già separati.
minio che il segnale dalla

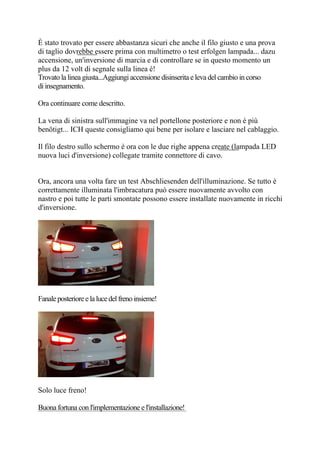

13. È stato trovato per essere abbastanza sicuri che anche il filo giusto e una prova
di taglio dovrebbe essere prima con multimetro o test erfolgen lampada... dazu
accensione, un'inversione di marcia e di controllare se in questo momento un
plus da 12 volt di segnale sulla linea è!
Trovato la linea giusta...Aggiungi accensione disinserita e leva del cambio in corso
di insegnamento.
Ora continuare come descritto.
La vena di sinistra sull'immagine va nel portellone posteriore e non è più
benötigt... ICH queste consigliamo qui bene per isolare e lasciare nel cablaggio.
Il filo destro sullo schermo è ora con le due righe appena create (lampada LED
nuova luci d'inversione) collegate tramite connettore di cavo.
Ora, ancora una volta fare un test Abschliesenden dell'illuminazione. Se tutto è
correttamente illuminata l'imbracatura può essere nuovamente avvolto con
nastro e poi tutte le parti smontate possono essere installate nuovamente in ricchi
d'inversione.
Fanaleposterioreelalucedelfrenoinsieme!
Solo luce freno!
Buona fortuna con l'implementazione e l'installazione!
