1. CEYHUN KOÇAK
BİLİŞİM TEKNOLOJİ TEMELLERİ
10/C 238

2. KONU :
 TCP/IP/IP ADRESLEME
 IP ADRES ÇEŞİTLERİ
 AĞ - ALT AĞLAR

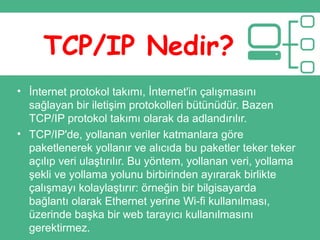

3. TCP/IP Nedir?
• İnternet protokol takımı, İnternet'in çalışmasını
sağlayan bir iletişim protokolleri bütünüdür. Bazen
TCP/IP protokol takımı olarak da adlandırılır.
• TCP/IP'de, yollanan veriler katmanlara göre
paketlenerek yollanır ve alıcıda bu paketler teker teker
açılıp veri ulaştırılır. Bu yöntem, yollanan veri, yollama
şekli ve yollama yolunu birbirinden ayırarak birlikte
çalışmayı kolaylaştırır: örneğin bir bilgisayarda
bağlantı olarak Ethernet yerine Wi-fi kullanılması,
üzerinde başka bir web tarayıcı kullanılmasını
gerektirmez.

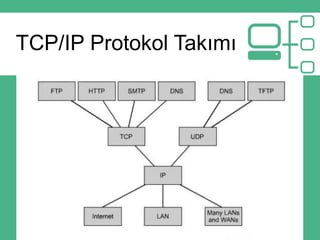

4. TCP/IP Protokol Takımı

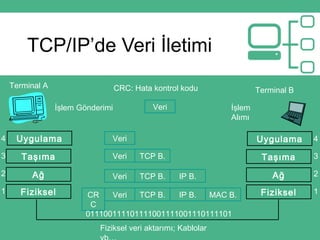

5. TCP/IP’de Veri İletimi
Terminal A
Terminal B
İşlem Gönderimi İşlem
Alımı
Veri
Uygulama
Taşıma
Ağ
Fiziksel1
2
3
4
011100111101111001111001110111101
Fiziksel veri aktarımı; Kablolar
Veri
Veri TCP B.
Veri
Veri
TCP B. IP B.
TCP B. IP B.CR
C
MAC B.
Uygulama
Taşıma
Ağ
Fiziksel 1
2
3
4
CRC: Hata kontrol kodu

6. 1. Fiziksel Katman (Network Access Layer/Link and
Physical Layer)
En alt katman olan fiziksel katmanda Ethernet, Wi-fi, modem, token
ring, ATM gibi protokoller bulunur.
1. Ağ Katmanı (Network Layer/Internet Layer/Internetwork
Layer)
Bazen IP katmanı olarak da anılan bu katman, IP adreslerinin veriye
eklendiği noktadır. Bu katmandaki uygulamalar IP veya IPv6 gibi iletişim
protokolleri olabileceği gibi ICMP, IGMP veya ARP gibi durum bildirme
ve katmanlar arası bağ protokolleri de olabilir.
TCP/IP Katmanları

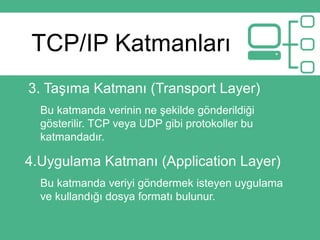

7. TCP/IP Katmanları
3. Taşıma Katmanı (Transport Layer)
Bu katmanda verinin ne şekilde gönderildiği
gösterilir. TCP veya UDP gibi protokoller bu
katmandadır.
4.Uygulama Katmanı (Application Layer)
Bu katmanda veriyi göndermek isteyen uygulama
ve kullandığı dosya formatı bulunur.

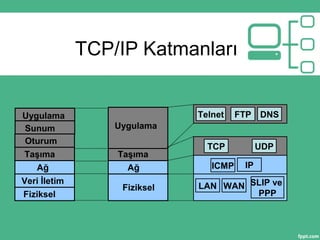

8. TCP/IP Katmanları
Uygulama
Sunum
Oturum
Taşıma
Ağ
Veri İletim
Fiziksel
Ağ
Fiziksel
Taşıma
Uygulama
IP
WAN SLIP ve
PPP
TCP UDP
Telnet FTP DNS
ICMP
LAN

9. IP Adresleme
 İki bilgisayarın birbirlerini direkt görmeleri
için aynı networkte yer almalılar. Bir
başka değişle network ID bilgisi (ağ
adresi) iki bilgisayarın da aynı olmalıdır.

10. IP Adresleme Soru
• PC1 isimli bir bilgisayarin IP adresi
195.134.67.200/24 olsun. (Subnet
maskesi 255.255.255.0)
a. PC1’in ağ adresini bulunuz.
b. 195.134.67.56/24 IP adresli PC2 ile
PC1 aynı networkte olur mu?
c. IP´ si 195.137.78.56/24 olan PC3,
PC1 ile doğrudan iletişim gerçekleştirebilir
mi?

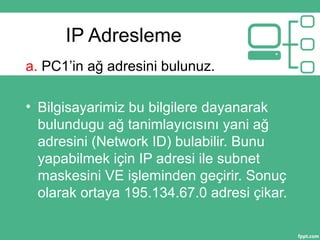

11. IP Adresleme
a. PC1’in ağ adresini bulunuz.
• Bilgisayarimiz bu bilgilere dayanarak
bulundugu ağ tanimlayıcısını yani ağ
adresini (Network ID) bulabilir. Bunu
yapabilmek için IP adresi ile subnet
maskesini VE işleminden geçirir. Sonuç
olarak ortaya 195.134.67.0 adresi çikar.

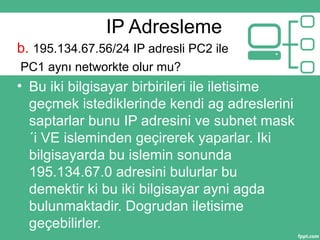

12. IP Adresleme
b. 195.134.67.56/24 IP adresli PC2 ile
PC1 aynı networkte olur mu?
• Bu iki bilgisayar birbirileri ile iletisime
geçmek istediklerinde kendi ag adreslerini
saptarlar bunu IP adresini ve subnet mask
´i VE isleminden geçirerek yaparlar. Iki
bilgisayarda bu islemin sonunda
195.134.67.0 adresini bulurlar bu
demektir ki bu iki bilgisayar ayni agda
bulunmaktadir. Dogrudan iletisime
geçebilirler.

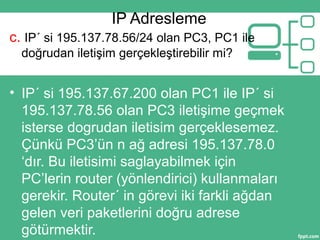

13. IP Adresleme
c. IP´ si 195.137.78.56/24 olan PC3, PC1 ile
doğrudan iletişim gerçekleştirebilir mi?
• IP´ si 195.137.67.200 olan PC1 ile IP´ si
195.137.78.56 olan PC3 iletişime geçmek
isterse dogrudan iletisim gerçeklesemez.
Çünkü PC3’ün n ağ adresi 195.137.78.0
‘dır. Bu iletisimi saglayabilmek için
PC’lerin router (yönlendirici) kullanmaları
gerekir. Router´ in görevi iki farkli ağdan
gelen veri paketlerini doğru adrese
götürmektir.

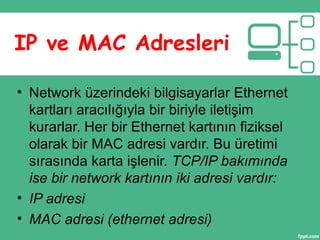

14. IP ve MAC Adresleri
• Network üzerindeki bilgisayarlar Ethernet
kartları aracılığıyla bir biriyle iletişim
kurarlar. Her bir Ethernet kartının fiziksel
olarak bir MAC adresi vardır. Bu üretimi
sırasında karta işlenir. TCP/IP bakımında
ise bir network kartının iki adresi vardır:
• IP adresi
• MAC adresi (ethernet adresi)

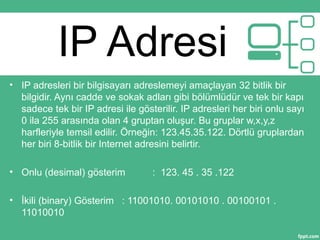

15. IP Adresi
• IP adresleri bir bilgisayarı adreslemeyi amaçlayan 32 bitlik bir
bilgidir. Aynı cadde ve sokak adları gibi bölümlüdür ve tek bir kapı
sadece tek bir IP adresi ile gösterilir. IP adresleri her biri onlu sayı
0 ila 255 arasında olan 4 gruptan oluşur. Bu gruplar w,x,y,z
harfleriyle temsil edilir. Örneğin: 123.45.35.122. Dörtlü gruplardan
her biri 8-bitlik bir Internet adresini belirtir.
• Onlu (desimal) gösterim : 123. 45 . 35 .122
• İkili (binary) Gösterim : 11001010. 00101010 . 00100101 .
11010010

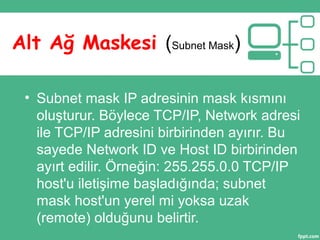

16. • Subnet mask IP adresinin mask kısmını
oluşturur. Böylece TCP/IP, Network adresi
ile TCP/IP adresini birbirinden ayırır. Bu
sayede Network ID ve Host ID birbirinden
ayırt edilir. Örneğin: 255.255.0.0 TCP/IP
host'u iletişime başladığında; subnet
mask host'un yerel mi yoksa uzak
(remote) olduğunu belirtir.
Alt Ağ Maskesi (Subnet Mask)

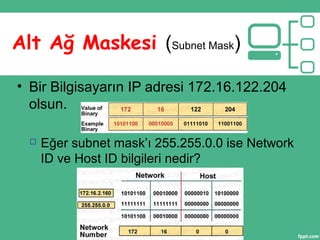

17. • Bir Bilgisayarın IP adresi 172.16.122.204
olsun.
 Eğer subnet mask’ı 255.255.0.0 ise Network
ID ve Host ID bilgileri nedir?
Alt Ağ Maskesi (Subnet Mask)

18. • SORULAR?

19. Referanslar
• http://tr.wikipedia.org/wiki
• Yard. Doç.Dr. Şirin Karadeniz, “Ağ Donanımları Cihazlar”,
w3.gazi.edu.tr/~sirin/kaynaklar/ppt/Ag/TCP_IP.ppt
• http://www.forumcu.biz/teknik-servis/2726-ip-adresleme-ve-subnetting-
temelleri.html
•

20. Beni Dinlediğiniz İçin Teşekkür Ederim
