Accions per a la millora mediambiental del sistema. Oriol Marfà. IRTA

1. WP2. Accions per a la millora medioambiental
del sistema
En quines qüestions es preten
incidir?
Eficiència en l’ús de l’aigua i els
nutrients en vivers i altres
cultius fora sòl
1700 ha
600 ha
250 ha
&
Contaminació d’aigües per nitrats i
ubicació de vivers
Contaminació de les aigües
subsuperficilas (extensió al
conjunt de la UE)
H2O
NO
3
P, K

2. WP2. Accions per a la millora medioambiental
del sistema
the system

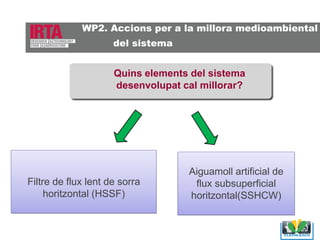

Quins elements del sistema
desenvolupat cal millorar?
Filtre de flux lent de sorra
horitzontal (HSSF)
Aiguamoll artificial de
flux subsuperficial
horitzontal(SSHCW)

3. WP2. Accions per a la millora medioambiental
del sistema

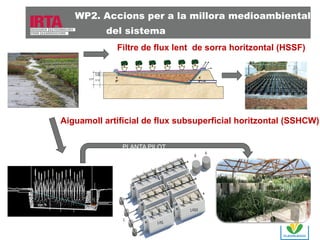

Filtre de flux lent de sorra horitzontal (HSSF)
0,10
0,05
0,27
0,12
4
5º
4
5º
Aiguamoll artificial de flux subsuperficial horitzontal (SSHCW)
PLANTA PILOT

4. WP2. Accions per a la millora medioambiental
del sistema
Seqüència fotogràfica de la construcció del
HSSF
1
2
3
4
5
6
7
8

5. WP2. Accions per a la millora medioambiental
del sistema
the system
Esquema funcional del HSSF en un
sistema tancat en un viver
Vàlvula
motoritzada de 3
vies
sol.lucions mares concentrades
d’adobs
Homogeneïtzador
A
B
C
M
Vàlvula de
retenció
EC
EC
Bomba
Computador de
fertirrigació
Sol.lució
nutritiva final
MCU
pH
Aigua neta
Capçal
d’injecció
Filtre
Bomba
D
Bomba
E
Z
Canonada de reg per
goteig
-1%
Àcid
-2%
Lixiviats de
reg

6. WP2. Accions per a la millora medioambiental
del sistema
the system

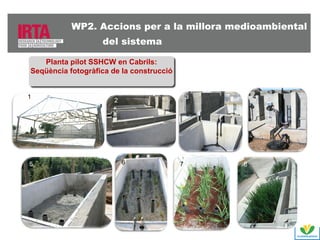

Planta pilot SSHCW en Cabrils:
Seqüència fotogràfica de la construcció
1
5
3
2
6
7
4
8

7. WP2. Accions per a la millora medioambiental
del sistema
the system

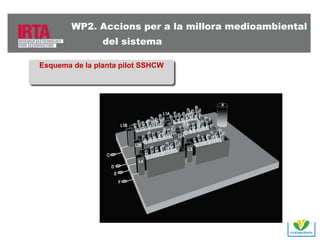

Esquema de la planta pilot SSHCW

8. WP2. Accions per a la millora medioambiental
del sistema
the system

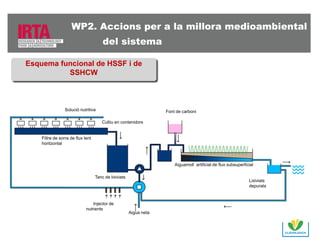

Esquema funcional de HSSF i de
SSHCW
Solució nutritiva
Font de carboni
Cultiu en contenidors
Filtre de sorra de flux lent
horitzontal
Aiguamoll artificial de flux subsuperficial
Tanc de lixiviats
Injector de
nutrients
Lixiviats
depurats
Aigua neta

9. WP2. Accions per a la millora medioambiental
del sistema
the system
Views of the functional scheme of the
HSSF and the SSHCW
sol.lucions mares
concentrades d’adobs
Homogeneïtzador
Z
EC
EC
Vàlvula de
retenció
Computador de
fertirrigació
MCU
pH
Capçal
d’injecció
Aigua neta
Bomba
Sol.lució
Filtre nutritiva final
Bomba
Bomba
-2%
Canonada de reg per
goteig
-1
%
Àcid
A
B
C
D
E
Vàlvula
motoritzada de
3
M vies
Lixiviats de
reg

10. WP2. Accions per a la millora medioambiental
del sistema
WP2
the system
tasques de millora (I)
•Millores microbiològiques (T. 2.1) (grup GIRO)
Detecció de potencial patògen
Dinàmica microbiana i efectes supressius
• Millora de l’eficiència del sistema (T. 2.2) (grup E&A i Naturalea)
 Ús de fonts alternatives de carboni procedents de l’agro-industria (industria
cervesera)
Subproductes com a prefiltre (triturats de la construcció i Xylit)
• Augment de la vida útil del sistema, mitjançant la prevenció de la
colmatació del substrat (T. 2.3) (grup E&A)
•Substitució del substrat dels aiguamolls a base de graves per
subproductes de la industria de la construcció (T. 2.4) (grup E&A i
Naturalea)

11. WP2. Accions per a la millora medioambiental
del sistema
WP2 tasques de millora (II)
•Ús de la biomassa dels aiguamolls (T.2.5) (grup E&A i
Naturalea)
Diversificació d’espècies dels aiguamolls
Compostatge de la biomassa
•Energia solar per al funcionament dels sistemes de bombeig
(T. 2.6) (grup E&A)
•Disminució de les emisions contaminants (CH4 and N2O) (T.
2.7) (grup GIRO)
•Control i funcionament del sistema (T. 2.8) (grup E&A)
Implementació de sensors per a la mesura de paràmetres químics
Monitoratge i control en línea del sistema i transmisió Wi-fi

12. WP2. Accions per a la millora medioambiental
del sistema
WP2 cronograma
M1
M12
M6
M18
M24
Millores microbiològiques (Task 2.1)
Millora de l’adició de la font carbonada (Task 2.2.1)
Prefiltre: xylit & subp. constr.
Prevenció colmatat (T 2.3)
Substitució substrat (T2.5)
Ús biomasa (Task 2.5): Composting & espècies vegetals
Disminució emissió contaminants (Task 2.7)
Funcionament i control del sistema (Task 2.8)
Ús d’energia solar (Task 2.6)
Deliverables 2.1, 2.2, 2.3, 2.4
