CÁLCULOS DE CONCRETO CASA 4 PISOS

1. Ancho Largo Altura
EXCABACION
Z1 2,00 0,90 1,80 0,80 2,59 M3
Z2 2,00 1,60 1,60 0,80 4,10 M3
Z3 1,00 1,30 2,70 0,80 2,81 M3
Z4 1,00 2,10 2,10 0,80 3,53 M3
Z5 1,00 1,10 2,40 0,80 2,11 M3
Z6 2,00 1,00 2,10 0,80 3,36 M3
18,50 M3
SUB BASE
Z1 2,00 0,90 1,80 0,07 0,23 M3
Z2 2,00 1,60 1,60 0,07 0,36 M3
Z3 1,00 1,30 2,70 0,07 0,25 M3
Z4 1,00 2,10 2,10 0,07 0,31 M3
Z5 1,00 1,10 2,40 0,07 0,18 M3
Z6 2,00 1,00 2,10 0,07 0,29 M3
1,62 M3
ZAPATAS
Z1 2,00 0,90 1,80 0,32 1,04 M3
Z2 2,00 1,60 1,60 0,32 1,64 M3
Z3 1,00 1,30 2,70 0,45 1,58 M3
Z4 1,00 2,10 2,10 0,35 1,54 M3
Z5 1,00 1,10 2,40 0,45 1,19 M3
Z6 2,00 1,00 2,10 0,38 1,60 M3
8,58 M3

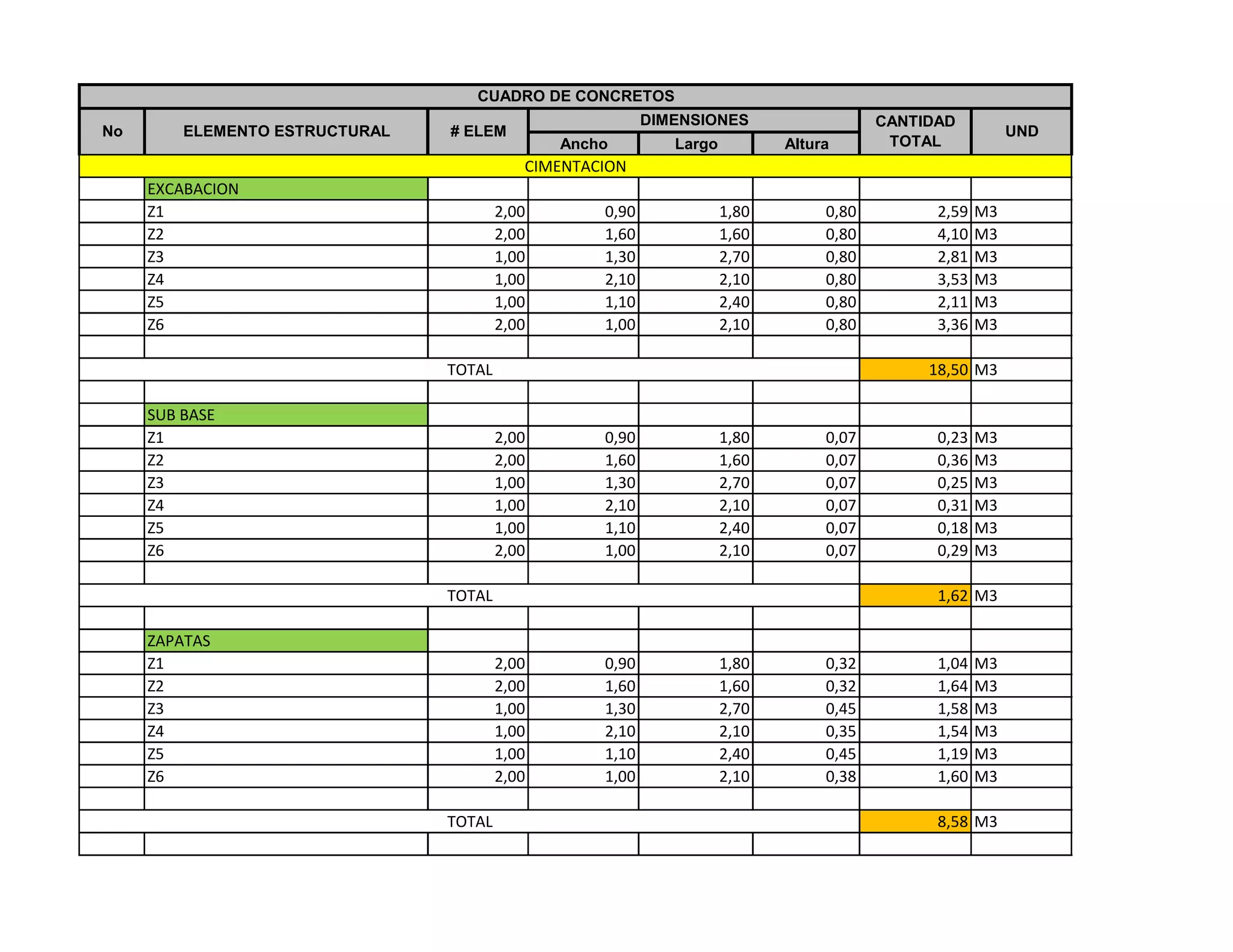

CUADRO DE CONCRETOS
No ELEMENTO ESTRUCTURAL # ELEM
DIMENSIONES CANTIDAD
TOTAL
UND
CIMENTACION
TOTAL
TOTAL
TOTAL

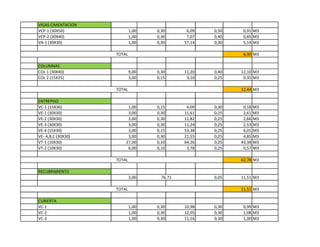

2. VIGAS CIMENTACION
VCP-1 (30X50) 1,00 0,30 6,09 0,50 0,91 M3
VCP-2 (30X40) 1,00 0,30 7,07 0,40 0,85 M3
VA-1 (30X30) 1,00 0,30 57,14 0,30 5,14 M3
6,90 M3
COLUMNAS
COL 1 (30X40) 9,00 0,30 11,20 0,40 12,10 M3
COL 2 (15X25) 3,00 0,15 3,10 0,25 0,35 M3
12,44 M3
ENTREPISO
VC-1 (15X30) 1,00 0,15 4,09 0,30 0,18 M3
VE-1 (30X30) 3,00 0,30 11,61 0,25 2,61 M3
VE-2 (30X30) 3,00 0,30 11,82 0,25 2,66 M3
VE-3 (30X30) 3,00 0,30 11,24 0,25 2,53 M3
VE-4 (15X30) 3,00 0,15 53,38 0,25 6,01 M3
VE- A,B,C (30X30) 3,00 0,30 21,55 0,25 4,85 M3
VT-1 (10X30) 27,00 0,10 64,26 0,25 43,38 M3
VT-2 (10X30) 6,00 0,10 3,78 0,25 0,57 M3
62,78 M3
RECUBRIMIENTO
3,00 0,05 11,51 M3
11,51 M3
CUBIERTA
VC-1 1,00 0,30 10,98 0,30 0,99 M3
VC-2 1,00 0,30 12,05 0,30 1,08 M3
VC-3 1,00 0,30 11,16 0,30 1,00 M3
TOTAL
TOTAL
76,71
TOTAL
TOTAL

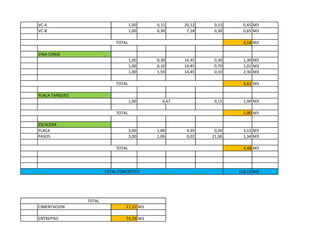

3. VC-4 1,00 0,15 20,12 0,15 0,45 M3
VC-B 1,00 0,30 7,18 0,30 0,65 M3
4,18 M3
VIGA CANAL
1,00 0,30 14,45 0,30 1,30 M3
1,00 0,10 14,45 0,70 1,01 M3
1,00 1,59 14,45 0,10 2,30 M3
4,61 M3
PLACA TANQUES
1,00 0,15 1,00 M3
1,00 M3
ESCALERA
PLACA 3,00 1,06 4,95 0,20 3,15 M3
PASOS 3,00 1,06 0,02 21,00 1,34 M3
4,48 M3
118,11 M3
CIMENTACION 17,11 M3
ENTREPISO 74,29 M3
TOTAL
TOTAL
TOTAL
6,67
TOTAL
TOTAL
TOTAL CONCRETOS

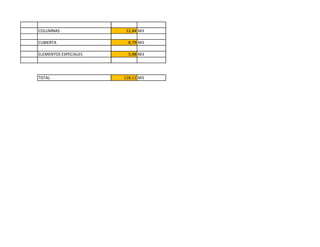

4. COLUMNAS 12,44 M3
CUBIERTA 8,79 M3
ELEMENTOS ESPECIALES 5,48 M3
TOTAL 118,11 M3
