网站集群架构

利用开源软件构建高可用、高性能、
可扩展的集群系统

兰锋
bluedata@gmail.com

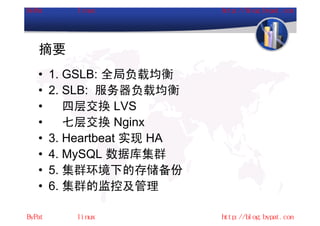

摘要
• 1. GSLB: 全局负载均衡
• 2. SLB: 服务器负载均衡
• 四层交换 LVS
• 七层交换 Nginx
• 3. Heartbeat 实现 HA
• 4. MySQL 数据库集群
• 5. 集群环境下的存储备份
• 6. 集群的监控及管理

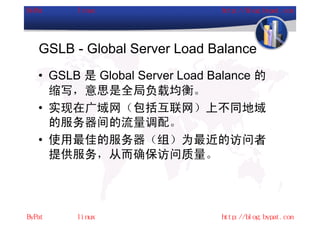

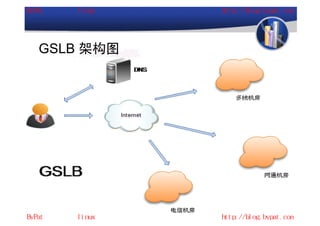

GSLB - Global Server Load Balance
• GSLB 是 Global Server Load Balance 的
缩写，意思是全局负载均衡。
• 实现在广域网（包括互联网）上不同地域
的服务器间的流量调配。
• 使用最佳的服务器（组）为最近的访问者
提供服务，从而确保访问质量。

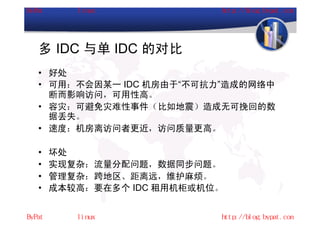

多 IDC 与单 IDC 的对比
• 好处
• 可用：不会因某一 IDC 机房由于“不可抗力”造成的网络中
断而影响访问，可用性高。
• 容灾：可避免灾难性事件（比如地震）造成无可挽回的数
据丢失。
• 速度：机房离访问者更近，访问质量更高。

• 坏处
• 实现复杂：流量分配问题，数据同步问题。
• 管理复杂：跨地区、距离远，维护麻烦。
• 成本较高：要在多个 IDC 租用机柜或机位。

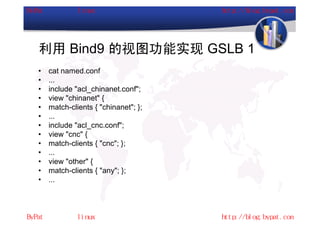

利用 Bind9 的视图功能实现 GSLB 1
• cat named.conf
• ...
• include "acl_chinanet.conf";
• view "chinanet" {
• match-clients { "chinanet"; };
• ...
• include "acl_cnc.conf";
• view "cnc" {
• match-clients { "cnc"; };
• ...
• view "other" {
• match-clients { "any"; };
• ...

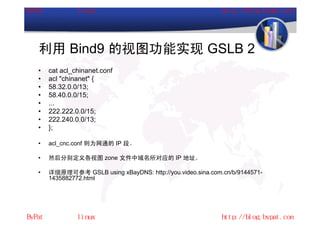

利用 Bind9 的视图功能实现 GSLB 2
• cat acl_chinanet.conf
• acl "chinanet" {
• 58.32.0.0/13;
• 58.40.0.0/15;
• ...
• 222.222.0.0/15;
• 222.240.0.0/13;
• };

• acl_cnc.conf 则为网通的 IP 段。

• 然后分别定义各视图 zone 文件中域名所对应的 IP 地址。

• 详细原理可参考 GSLB using xBayDNS: http://you.video.sina.com.cn/b/9144571-
1435882772.html

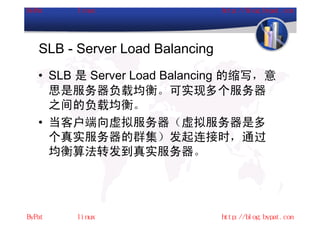

SLB - Server Load Balancing
• SLB 是 Server Load Balancing 的缩写，意
思是服务器负载均衡。可实现多个服务器
之间的负载均衡。
• 当客户端向虚拟服务器（虚拟服务器是多
个真实服务器的群集）发起连接时，通过
均衡算法转发到真实服务器。

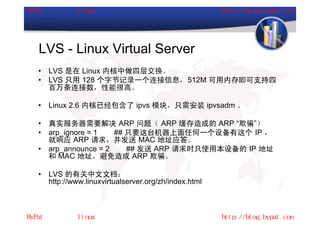

LVS - Linux Virtual Server
• LVS 是在 Linux 内核中做四层交换。
• LVS 只用 128 个字节记录一个连接信息，512M 可用内存即可支持四
百万条连接数，性能很高。

• Linux 2.6 内核已经包含了 ipvs 模块，只需安装 ipvsadm 。

• 真实服务器需要解决 ARP 问题（ ARP 缓存造成的 ARP “欺骗”）
• arp_ignore = 1 ## 只要这台机器上面任何一个设备有这个 IP ，
就响应 ARP 请求，并发送 MAC 地址应答。
• arp_announce = 2 ## 发送 ARP 请求时只使用本设备的 IP 地址
和 MAC 地址，避免造成 ARP 欺骗。

• LVS 的有关中文文档：
http://www.linuxvirtualserver.org/zh/index.html

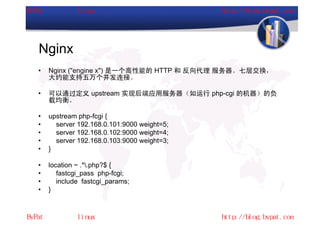

Nginx
• Nginx ("engine x") 是一个高性能的 HTTP 和反向代理服务器。七层交换，
大约能支持五万个并发连接。

• 可以通过定义 upstream 实现后端应用服务器（如运行 php-cgi 的机器）的负
载均衡。

• upstream php-fcgi {
• server 192.168.0.101:9000 weight=5;
• server 192.168.0.102:9000 weight=4;
• server 192.168.0.103:9000 weight=3;
• }

• location ~ .*.php?$ {
• fastcgi_pass php-fcgi;
• include fastcgi_params;
• }

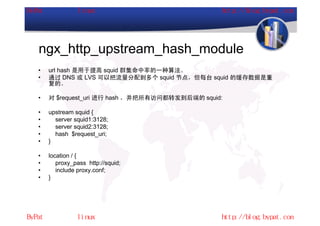

ngx_http_upstream_hash_module
• url hash 是用于提高 squid 群集命中率的一种算法。
• 通过 DNS 或 LVS 可以把流量分配到多个 squid 节点，但每台 squid 的缓存数据是重
复的。

• 对 $request_uri 进行 hash ，并把所有访问都转发到后端的 squid:

• upstream squid {
• server squid1:3128;
• server squid2:3128;
• hash $request_uri;
• }

• location / {
• proxy_pass http://squid;
• include proxy.conf;
• }

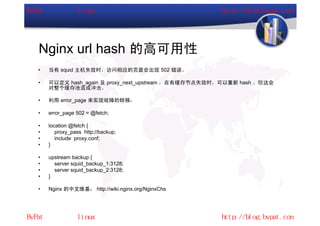

Nginx url hash 的高可用性
• 当有 squid 主机失效时，访问相应的页面会出现 502 错误。

• 可以定义 hash_again 及 proxy_next_upstream ，在有缓存节点失效时，可以重新 hash 。但这会
对整个缓存池造成冲击。

• 利用 error_page 来实现故障的转移：

• error_page 502 = @fetch;

• location @fetch {
• proxy_pass http://backup;
• include proxy.conf;
• }

• upstream backup {
• server squid_backup_1:3128;
• server squid_backup_2:3128;
• }

• Nginx 的中文维基： http://wiki.nginx.org/NginxChs

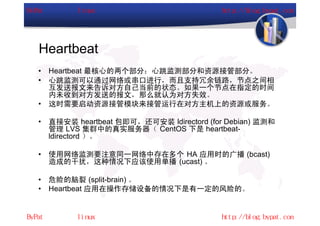

Heartbeat
• Heartbeat 最核心的两个部分：心跳监测部分和资源接管部分。
• 心跳监测可以通过网络或串口进行，而且支持冗余链路，节点之间相
互发送报文来告诉对方自己当前的状态。如果一个节点在指定的时间
内未收到对方发送的报文，那么就认为对方失效。
• 这时需要启动资源接管模块来接管运行在对方主机上的资源或服务。

• 直接安装 heartbeat 包即可，还可安装 ldirectord (for Debian) 监测和
管理 LVS 集群中的真实服务器（ CentOS 下是 heartbeat-
ldirectord ）。

• 使用网络监测要注意同一网络中存在多个 HA 应用时的广播 (bcast)
造成的干扰，这种情况下应该使用单播 (ucast) 。

• 危险的脑裂 (split-brain) 。
• Heartbeat 应用在操作存储设备的情况下是有一定的风险的。

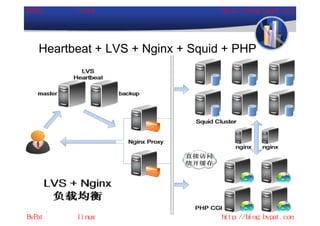

Heartbeat + LVS + Nginx + Squid + PHP

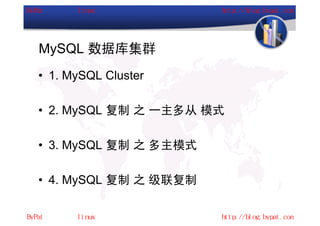

MySQL 数据库集群
• 1. MySQL Cluster

• 2. MySQL 复制之一主多从模式

• 3. MySQL 复制之多主模式

• 4. MySQL 复制之级联复制

MySQL Cluster 架构图
不用考虑读写分离问题。

SQL 节点需要使用 LVS 做流量
的分配。

NDB 的性能较低（新发布的
MySQL Cluster 7.0 有所改善）。

稳定性尚有待提高。

生产环境下的应用实例太少。

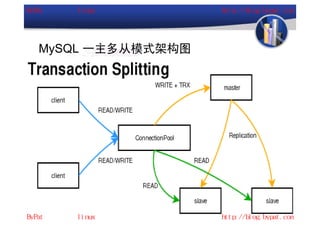

MySQL 一主多从模式架构图

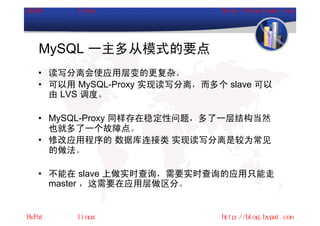

MySQL 一主多从模式的要点
• 读写分离会使应用层变的更复杂。
• 可以用 MySQL-Proxy 实现读写分离，而多个 slave 可以
由 LVS 调度。

• MySQL-Proxy 同样存在稳定性问题，多了一层结构当然
也就多了一个故障点。
• 修改应用程序的数据库连接类实现读写分离是较为常见
的做法。

• 不能在 slave 上做实时查询，需要实时查询的应用只能走
master ，这需要在应用层做区分。

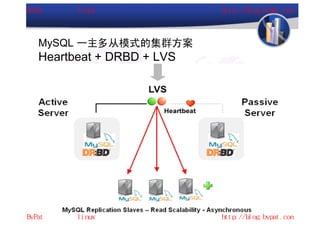

MySQL 一主多从模式的集群方案
Heartbeat + DRBD + LVS

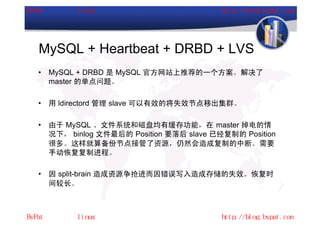

MySQL + Heartbeat + DRBD + LVS
• MySQL + DRBD 是 MySQL 官方网站上推荐的一个方案。解决了
master 的单点问题。

• 用 ldirectord 管理 slave 可以有效的将失效节点移出集群。

• 由于 MySQL 、文件系统和磁盘均有缓存功能，在 master 掉电的情
况下， binlog 文件最后的 Position 要落后 slave 已经复制的 Position
很多。这样就算备份节点接管了资源，仍然会造成复制的中断。需要
手动恢复复制进程。

• 因 split-brain 造成资源争抢进而因错误写入造成存储的失效。恢复时
间较长。

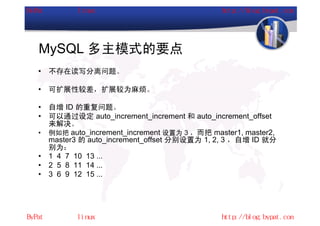

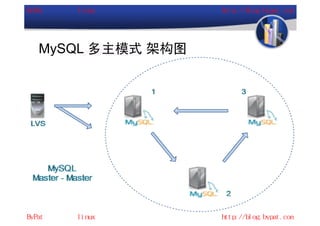

MySQL 多主模式的要点
• 不存在读写分离问题。

• 可扩展性较差，扩展较为麻烦。

• 自增 ID 的重复问题。
• 可以通过设定 auto_increment_increment 和 auto_increment_offset
来解决。
• 例如把 auto_increment_increment 设置为 3 ，而把 master1, master2,
master3 的 auto_increment_offset 分别设置为 1, 2, 3 ，自增 ID 就分
别为：
• 1 4 7 10 13 ...
• 2 5 8 11 14 ...
• 3 6 9 12 15 ...

MySQL 级联复制
• 解决多 IDC 的数据库同步问题。

• 多个 IDC 之间由 master-slave 模式同步数据。
• 可以用多线机房的 MySQL Server 做 master ，而用电信/网通机房的 MySQL Server
做 slave 。

• 在同一 IDC ，直接从顶级 master 同步的 slave 就成为了其它 MySQL Server 的
master 。

• 确保次级 master 的 binlog 一致，需要用到 google-mysql-tools 中的 MirroredBinlogs 。
• MirroredBinlogs 可以在 slave 保存一份和 master 完全相同的 binlog 。

• 当一个 master 对应的 slave 过多，出现性能问题时，也可以用级联的方式进一步扩展。

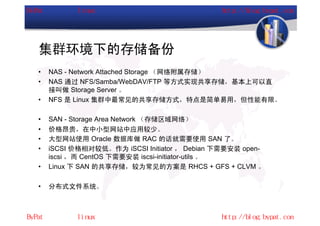

集群环境下的存储备份
• NAS - Network Attached Storage （网络附属存储）
• NAS 通过 NFS/Samba/WebDAV/FTP 等方式实现共享存储，基本上可以直
接叫做 Storage Server 。
• NFS 是 Linux 集群中最常见的共享存储方式，特点是简单易用，但性能有限。

• SAN - Storage Area Network （存储区域网络）
• 价格昂贵，在中小型网站中应用较少。
• 大型网站使用 Oracle 数据库做 RAC 的话就需要使用 SAN 了。
• iSCSI 价格相对较低。作为 iSCSI Initiator ， Debian 下需要安装 open-
iscsi ，而 CentOS 下需要安装 iscsi-initiator-utils 。
• Linux 下 SAN 的共享存储，较为常见的方案是 RHCS + GFS + CLVM 。

• 分布式文件系统。

网站应用存储文件的分类及特点
• 1. 程序文件：更新少，数量少，频繁读。

• 2. 数据库文件：文件大，读写操作极为频繁，连
续写。

• 3. 用户文件：数量巨大，读写较多，读取分散。

• 4. 零时文件：小文件，数量多，不需要永久存储。
如 session 文件。

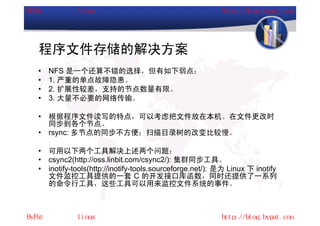

程序文件存储的解决方案
• NFS 是一个还算不错的选择，但有如下弱点：
• 1. 严重的单点故障隐患。
• 2. 扩展性较差，支持的节点数量有限。
• 3. 大量不必要的网络传输。

• 根据程序文件读写的特点，可以考虑把文件放在本机。在文件更改时
同步到各个节点。
• rsync: 多节点的同步不方便；扫描目录树的改变比较慢。

• 可用以下两个工具解决上述两个问题：
• csync2(http://oss.linbit.com/csync2/): 集群同步工具。
• inotify-tools(http://inotify-tools.sourceforge.net/): 是为 Linux 下 inotify
文件监控工具提供的一套 C 的开发接口库函数，同时还提供了一系列
的命令行工具，这些工具可以用来监控文件系统的事件。

csync2 + inotify 实现集群文件即时同步 1
• Debian 下 csync2 的安装：
• apt-get install openbsd-inetd csync2

• cat /etc/csync2.cfg
• nossl * *;
• group cluster1
• {
• host web1 web2 web3 web4;

• key /etc/csync2_ssl_cert.key;

• include /home;
• exclude /home/tmp;
• exclude *~ .*;

• auto younger;
• }

• 如果进行远程同步，为了安全，应该使用 ssl 连接，这需要安装 openssl 。

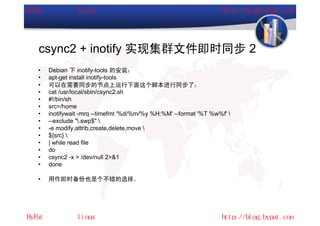

csync2 + inotify 实现集群文件即时同步 2
• Debian 下 inotify-tools 的安装：
• apt-get install inotify-tools
• 可以在需要同步的节点上运行下面这个脚本进行同步了：
• cat /usr/local/sbin/csync2.sh
• #!/bin/sh
• src=/home
• inotifywait -mrq --timefmt '%d/%m/%y %H:%M' --format '%T %w%f'
• --exclude ".swp$"
• -e modify,attrib,create,delete,move
• ${src}
• | while read file
• do
• csync2 -x > /dev/null 2>&1
• done

• 用作即时备份也是个不错的选择。

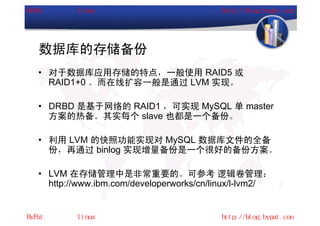

数据库的存储备份
• 对于数据库应用存储的特点，一般使用 RAID5 或
RAID1+0 。而在线扩容一般是通过 LVM 实现。

• DRBD 是基于网络的 RAID1 ，可实现 MySQL 单 master
方案的热备。其实每个 slave 也都是一个备份。

• 利用 LVM 的快照功能实现对 MySQL 数据库文件的全备
份，再通过 binlog 实现增量备份是一个很好的备份方案。

• LVM 在存储管理中是非常重要的。可参考逻辑卷管理：
http://www.ibm.com/developerworks/cn/linux/l-lvm2/

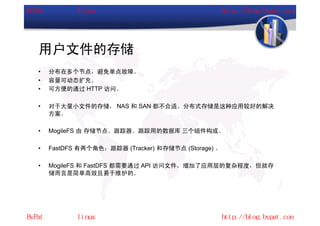

用户文件的存储
• 分布在多个节点，避免单点故障。
• 容量可动态扩充。
• 可方便的通过 HTTP 访问。

• 对于大量小文件的存储， NAS 和 SAN 都不合适。分布式存储是这种应用较好的解决
方案。

• MogileFS 由存储节点、跟踪器、跟踪用的数据库三个组件构成。

• FastDFS 有两个角色：跟踪器 (Tracker) 和存储节点 (Storage) 。

• MogileFS 和 FastDFS 都需要通过 API 访问文件，增加了应用层的复杂程度，但就存
储而言是简单高效且易于维护的。

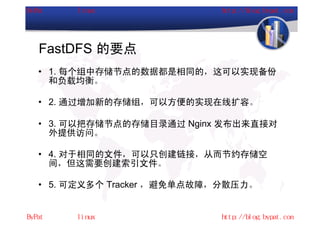

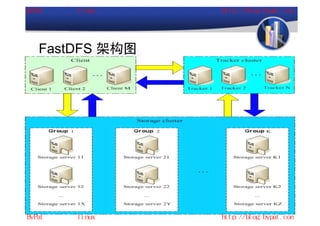

FastDFS 的要点
• 1. 每个组中存储节点的数据都是相同的，这可以实现备份
和负载均衡。

• 2. 通过增加新的存储组，可以方便的实现在线扩容。

• 3. 可以把存储节点的存储目录通过 Nginx 发布出来直接对
外提供访问。

• 4. 对于相同的文件，可以只创建链接，从而节约存储空
间，但这需要创建索引文件。

• 5. 可定义多个 Tracker ，避免单点故障，分散压力。

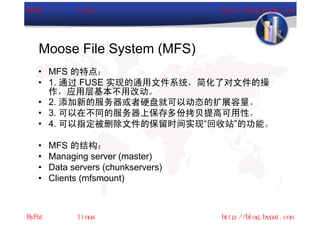

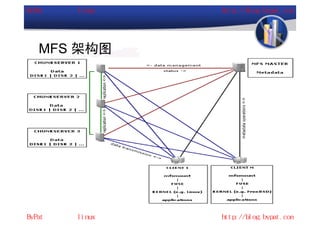

Moose File System (MFS)
• MFS 的特点：
• 1. 通过 FUSE 实现的通用文件系统，简化了对文件的操
作，应用层基本不用改动。
• 2. 添加新的服务器或者硬盘就可以动态的扩展容量。
• 3. 可以在不同的服务器上保存多份拷贝提高可用性。
• 4. 可以指定被删除文件的保留时间实现“回收站”的功能。

• MFS 的结构：
• Managing server (master)
• Data servers (chunkservers)
• Clients (mfsmount)

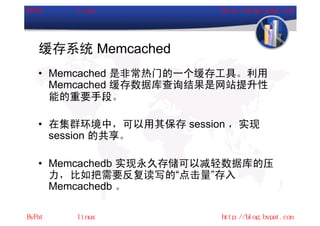

缓存系统 Memcached
• Memcached 是非常热门的一个缓存工具。利用
Memcached 缓存数据库查询结果是网站提升性
能的重要手段。

• 在集群环境中，可以用其保存 session ，实现
session 的共享。

• Memcachedb 实现永久存储可以减轻数据库的压
力，比如把需要反复读写的“点击量”存入
Memcachedb 。

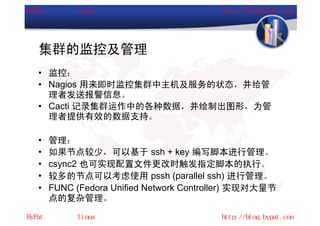

集群的监控及管理
• 监控：
• Nagios 用来即时监控集群中主机及服务的状态，并给管
理者发送报警信息。
• Cacti 记录集群运作中的各种数据，并绘制出图形，为管
理者提供有效的数据支持。

• 管理：
• 如果节点较少，可以基于 ssh + key 编写脚本进行管理。
• csync2 也可实现配置文件更改时触发指定脚本的执行。
• 较多的节点可以考虑使用 pssh (parallel ssh) 进行管理。
• FUNC (Fedora Unified Network Controller) 实现对大量节
点的复杂管理。
