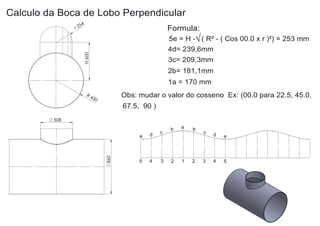

Calculo da Boca de Lobo Perpendicular 4 Formula: 5e = H -√ ( R² - ( Cos 00.0 x r )²) = 253 mm 4d= 239,6mm H 600 5 r2 3c= 209,3mm 2b= 181,1mm 1a = 170 mm R4 Obs: mudar o valor do cosseno Ex: (00.0 para 22.5, 45.0, 30 67.5, 90 ) 508 860 e d 5 4 c 3 b 2 a 1 b 2 c 3 d e 4 5
