1. NFC
Darek Zoń
piątek, 28 czerwca 13

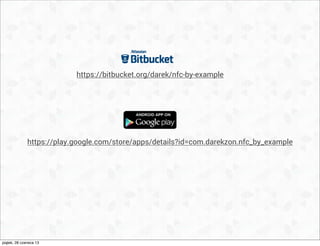

2. https://bitbucket.org/darek/nfc-by-example
https://play.google.com/store/apps/details?id=com.darekzon.nfc_by_example
piątek, 28 czerwca 13

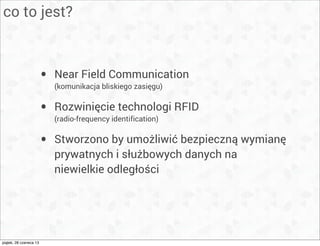

3. co to jest?
• Near Field Communication
(komunikacja bliskiego zasięgu)
• Rozwinięcie technologi RFID
(radio-frequency identification)
• Stworzono by umożliwić bezpieczną wymianę
prywatnych i służbowych danych na
niewielkie odległości
piątek, 28 czerwca 13

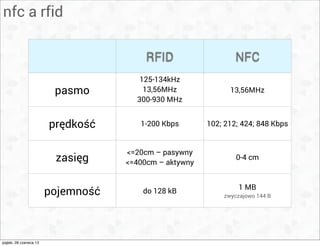

4. nfc a rfid
RFID NFC
pasmo
125-134kHz
13,56MHz
300-930 MHz
2,5GHz, 5GHz
13,56MHz
prędkość 1-200 Kbps 102; 212; 424; 848 Kbps
zasięg
<=20cm – pasywny
<=400cm – aktywny
0-4 cm
pojemność do 128 kB
1 MB
zwyczajowo 144 B
piątek, 28 czerwca 13

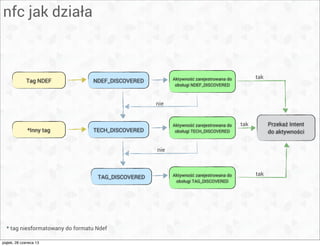

5. nfc jak działa
Tag NDEF
*Inny tag
NDEF_DISCOVERED
TECH_DISCOVERED
TAG_DISCOVERED
Aktywność zarejestrowana do
obsługi TECH_DISCOVERED
Aktywność zarejestrowana do
obsługi NDEF_DISCOVERED
Aktywność zarejestrowana do
obsługi TAG_DISCOVERED
Przekaż Intent
do aktywności
nie
nie
tak
tak
tak
* tag niesformatowany do formatu Ndef
piątek, 28 czerwca 13

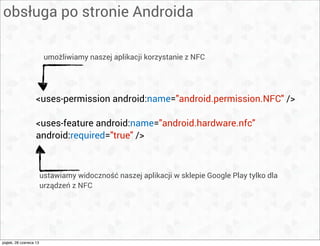

6. obsługa po stronie Androida
<uses-permission android:name="android.permission.NFC" />
<uses-feature android:name="android.hardware.nfc"
android:required="true" />
umożliwiamy naszej aplikacji korzystanie z NFC
ustawiamy widoczność naszej aplikacji w sklepie Google Play tylko dla
urządzeń z NFC
piątek, 28 czerwca 13

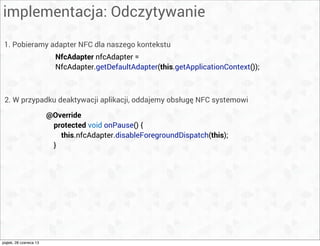

7. implementacja: Odczytywanie
NfcAdapter nfcAdapter =
NfcAdapter.getDefaultAdapter(this.getApplicationContext());
1. Pobieramy adapter NFC dla naszego kontekstu
2. W przypadku deaktywacji aplikacji, oddajemy obsługę NFC systemowi
@Override
protected void onPause() {
this.nfcAdapter.disableForegroundDispatch(this);
}
piątek, 28 czerwca 13

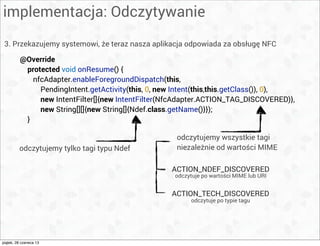

8. implementacja: Odczytywanie
3. Przekazujemy systemowi, że teraz nasza aplikacja odpowiada za obsługę NFC
@Override
protected void onResume() {
nfcAdapter.enableForegroundDispatch(this,
PendingIntent.getActivity(this, 0, new Intent(this,this.getClass()), 0),
new IntentFilter[]{new IntentFilter(NfcAdapter.ACTION_TAG_DISCOVERED)},
new String[][]{new String[]{Ndef.class.getName()}});
}
odczytujemy wszystkie tagi
niezależnie od wartości MIMEodczytujemy tylko tagi typu Ndef
ACTION_NDEF_DISCOVERED
ACTION_TECH_DISCOVERED
odczytuje po wartości MIME lub URI
odczytuje po typie tagu
piątek, 28 czerwca 13

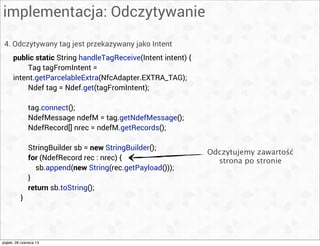

9. implementacja: Odczytywanie
4. Odczytywany tag jest przekazywany jako Intent
public static String handleTagReceive(Intent intent) {
Tag tagFromIntent =
intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
Ndef tag = Ndef.get(tagFromIntent);
tag.connect();
NdefMessage ndefM = tag.getNdefMessage();
NdefRecord[] nrec = ndefM.getRecords();
StringBuilder sb = new StringBuilder();
for (NdefRecord rec : nrec) {
sb.append(new String(rec.getPayload()));
}
return sb.toString();
}
Odczytujemy zawartość
strona po stronie
piątek, 28 czerwca 13

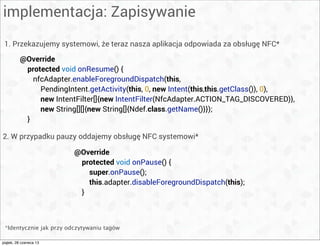

10. implementacja: Zapisywanie
1. Przekazujemy systemowi, że teraz nasza aplikacja odpowiada za obsługę NFC*
@Override
protected void onResume() {
nfcAdapter.enableForegroundDispatch(this,
PendingIntent.getActivity(this, 0, new Intent(this,this.getClass()), 0),
new IntentFilter[]{new IntentFilter(NfcAdapter.ACTION_TAG_DISCOVERED)},
new String[][]{new String[]{Ndef.class.getName()}});
}
*Identycznie jak przy odczytywaniu tagów
@Override
protected void onPause() {
super.onPause();
this.adapter.disableForegroundDispatch(this);
}
2. W przypadku pauzy oddajemy obsługę NFC systemowi*
piątek, 28 czerwca 13

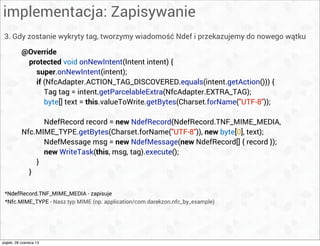

11. implementacja: Zapisywanie
3. Gdy zostanie wykryty tag, tworzymy wiadomość Ndef i przekazujemy do nowego wątku
@Override
protected void onNewIntent(Intent intent) {
super.onNewIntent(intent);
if (NfcAdapter.ACTION_TAG_DISCOVERED.equals(intent.getAction())) {
Tag tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);
byte[] text = this.valueToWrite.getBytes(Charset.forName("UTF-8"));
NdefRecord record = new NdefRecord(NdefRecord.TNF_MIME_MEDIA,
Nfc.MIME_TYPE.getBytes(Charset.forName("UTF-8")), new byte[0], text);
NdefMessage msg = new NdefMessage(new NdefRecord[] { record });
new WriteTask(this, msg, tag).execute();
}
}
*Nfc.MIME_TYPE - Nasz typ MIME (np. application/com.darekzon.nfc_by_example)
*NdefRecord.TNF_MIME_MEDIA - zapisuje
piątek, 28 czerwca 13

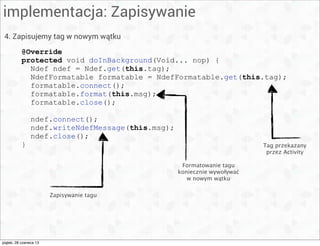

12. implementacja: Zapisywanie
4. Zapisujemy tag w nowym wątku
@Override
protected void doInBackground(Void... nop) {
Ndef ndef = Ndef.get(this.tag);
NdefFormatable formatable = NdefFormatable.get(this.tag);
formatable.connect();
formatable.format(this.msg);
formatable.close();
ndef.connect();
ndef.writeNdefMessage(this.msg);
ndef.close();
} Tag przekazany
przez Activity
Formatowanie tagu
koniecznie wywoływać
w nowym wątku
Zapisywanie tagu
piątek, 28 czerwca 13

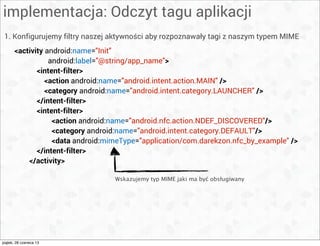

13. implementacja: Odczyt tagu aplikacji
1. Konfigurujemy filtry naszej aktywności aby rozpoznawały tagi z naszym typem MIME
<activity android:name="Init"
android:label="@string/app_name">
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
<intent-filter>
<action android:name="android.nfc.action.NDEF_DISCOVERED"/>
<category android:name="android.intent.category.DEFAULT"/>
<data android:mimeType="application/com.darekzon.nfc_by_example" />
</intent-filter>
</activity>
Wskazujemy typ MIME jaki ma być obsługiwany
piątek, 28 czerwca 13

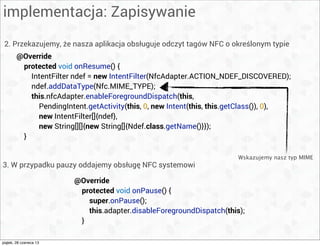

14. implementacja: Zapisywanie
2. Przekazujemy, że nasza aplikacja obsługuje odczyt tagów NFC o określonym typie
@Override
protected void onPause() {
super.onPause();
this.adapter.disableForegroundDispatch(this);
}
3. W przypadku pauzy oddajemy obsługę NFC systemowi
@Override
protected void onResume() {
IntentFilter ndef = new IntentFilter(NfcAdapter.ACTION_NDEF_DISCOVERED);
ndef.addDataType(Nfc.MIME_TYPE);
this.nfcAdapter.enableForegroundDispatch(this,
PendingIntent.getActivity(this, 0, new Intent(this, this.getClass()), 0),
new IntentFilter[]{ndef},
new String[][]{new String[]{Ndef.class.getName()}});
}
Wskazujemy nasz typ MIME
piątek, 28 czerwca 13

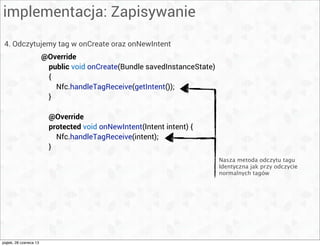

15. implementacja: Zapisywanie
4. Odczytujemy tag w onCreate oraz onNewIntent
@Override
public void onCreate(Bundle savedInstanceState)
{
Nfc.handleTagReceive(getIntent());
}
@Override
protected void onNewIntent(Intent intent) {
Nfc.handleTagReceive(intent);
}
Nasza metoda odczytu tagu
Identyczna jak przy odczycie
normalnych tagów
piątek, 28 czerwca 13

16. implementacja: Beam!
1. Konfigurujemy filtry naszej aktywności aby rozpoznawały tag dla Beam-a
Wskazujemy typ MIME jaki ma być obsługiwany
<activity android:name=".activity.BeamActivity">
<intent-filter>
<action android:name="android.nfc.action.NDEF_DISCOVERED" />
<category android:name="android.intent.category.DEFAULT" />
<data android:mimeType="application/
com.darekzon.nfc_by_example_beam" />
</intent-filter>
</activity>
piątek, 28 czerwca 13

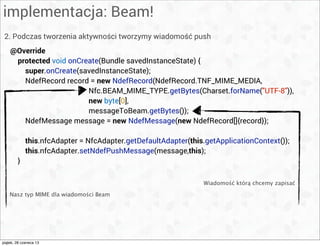

17. implementacja: Beam!
2. Podczas tworzenia aktywności tworzymy wiadomość push
Wiadomość którą chcemy zapisać
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
NdefRecord record = new NdefRecord(NdefRecord.TNF_MIME_MEDIA,
Nfc.BEAM_MIME_TYPE.getBytes(Charset.forName("UTF-8")),
new byte[0],
messageToBeam.getBytes());
NdefMessage message = new NdefMessage(new NdefRecord[]{record});
this.nfcAdapter = NfcAdapter.getDefaultAdapter(this.getApplicationContext());
this.nfcAdapter.setNdefPushMessage(message,this);
}
Nasz typ MIME dla wiadomości Beam
piątek, 28 czerwca 13

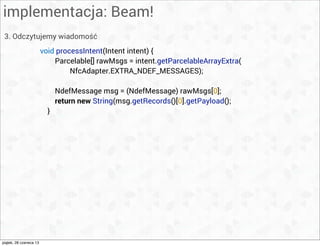

18. implementacja: Beam!
3. Odczytujemy wiadomość
void processIntent(Intent intent) {
Parcelable[] rawMsgs = intent.getParcelableArrayExtra(
NfcAdapter.EXTRA_NDEF_MESSAGES);
NdefMessage msg = (NdefMessage) rawMsgs[0];
return new String(msg.getRecords()[0].getPayload();
}
piątek, 28 czerwca 13

19. dziękuję
