AT Rapier Usecase Document

Allied Telesys Rapier
[Technical Documentation]

Nyoman Bogi Aditya Karna
Sisfo – IM Telkom
bogi@imtelkom.ac.id
http://bogi.blog.imtelkom.ac.id

Institut Manajemen Telkom
http://www.imtelkom.ac.id

Technical Doc Rapier @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)

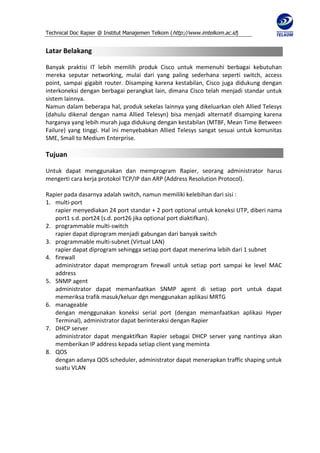

Latar Belakang

Banyak praktisi IT lebih memilih produk Cisco untuk memenuhi berbagai kebutuhan
mereka seputar networking, mulai dari yang paling sederhana seperti switch, access
point, sampai gigabit router. Disamping karena kestabilan, Cisco juga didukung dengan
interkoneksi dengan berbagai perangkat lain, dimana Cisco telah menjadi standar untuk
sistem lainnya.
Namun dalam beberapa hal, produk sekelas lainnya yang dikeluarkan oleh Allied Telesys
(dahulu dikenal dengan nama Allied Telesyn) bisa menjadi alternatif disamping karena
harganya yang lebih murah juga didukung dengan kestabilan (MTBF, Mean Time Between
Failure) yang tinggi. Hal ini menyebabkan Allied Telesys sangat sesuai untuk komunitas
SME, Small to Medium Enterprise.

Tujuan

Untuk dapat menggunakan dan memprogram Rapier, seorang administrator harus
mengerti cara kerja protokol TCP/IP dan ARP (Address Resolution Protocol).

Rapier pada dasarnya adalah switch, namun memiliki kelebihan dari sisi :
1. multi-port
rapier menyediakan 24 port standar + 2 port optional untuk koneksi UTP, diberi nama
port1 s.d. port24 (s.d. port26 jika optional port diaktifkan).
2. programmable multi-switch
rapier dapat diprogram menjadi gabungan dari banyak switch
3. programmable multi-subnet (Virtual LAN)
rapier dapat diprogram sehingga setiap port dapat menerima lebih dari 1 subnet
4. firewall
administrator dapat memprogram firewall untuk setiap port sampai ke level MAC
address
5. SNMP agent
administrator dapat memanfaatkan SNMP agent di setiap port untuk dapat
memeriksa trafik masuk/keluar dgn menggunakan aplikasi MRTG
6. manageable
dengan menggunakan koneksi serial port (dengan memanfaatkan aplikasi Hyper
Terminal), administrator dapat berinteraksi dengan Rapier
7. DHCP server
administrator dapat mengaktifkan Rapier sebagai DHCP server yang nantinya akan
memberikan IP address kepada setiap client yang meminta
8. QOS
dengan adanya QOS scheduler, administrator dapat menerapkan traffic shaping untuk
suatu VLAN

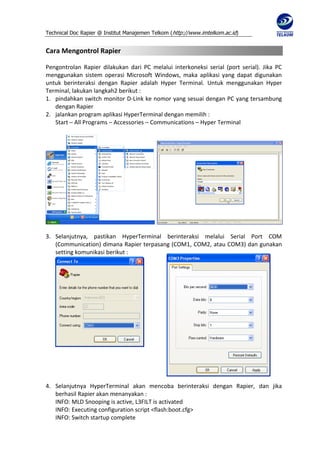

Cara Mengontrol Rapier

Pengontrolan Rapier dilakukan dari PC melalui interkoneksi serial (port serial). Jika PC
menggunakan sistem operasi Microsoft Windows, maka aplikasi yang dapat digunakan
untuk berinteraksi dengan Rapier adalah Hyper Terminal. Untuk menggunakan Hyper
Terminal, lakukan langkah2 berikut :
1. pindahkan switch monitor D-Link ke nomor yang sesuai dengan PC yang tersambung
dengan Rapier
2. jalankan program aplikasi HyperTerminal dengan memilih :
Start – All Programs – Accessories – Communications – Hyper Terminal

3. Selanjutnya, pastikan HyperTerminal berinteraksi melalui Serial Port COM
(Communication) dimana Rapier terpasang (COM1, COM2, atau COM3) dan gunakan
setting komunikasi berikut :

4. Selanjutnya HyperTerminal akan mencoba berinteraksi dengan Rapier, dan jika
berhasil Rapier akan menanyakan :
INFO: MLD Snooping is active, L3FILT is activated
INFO: Executing configuration script <flash:boot.cfg>
INFO: Switch startup complete

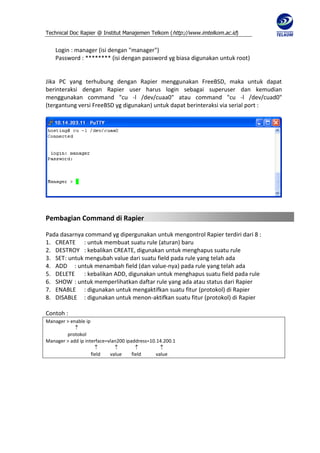

Login : manager (isi dengan "manager")
Password : ******** (isi dengan password yg biasa digunakan untuk root)

Jika PC yang terhubung dengan Rapier menggunakan FreeBSD, maka untuk dapat
berinteraksi dengan Rapier user harus login sebagai superuser dan kemudian
menggunakan command "cu -l /dev/cuaa0" atau command "cu -l /dev/cuad0"
(tergantung versi FreeBSD yg digunakan) untuk dapat berinteraksi via serial port :

Pembagian Command di Rapier

Pada dasarnya command yg dipergunakan untuk mengontrol Rapier terdiri dari 8 :
1. CREATE : untuk membuat suatu rule (aturan) baru
2. DESTROY : kebalikan CREATE, digunakan untuk menghapus suatu rule
3. SET : untuk mengubah value dari suatu field pada rule yang telah ada
4. ADD : untuk menambah field (dan value-nya) pada rule yang telah ada
5. DELETE : kebalikan ADD, digunakan untuk menghapus suatu field pada rule
6. SHOW : untuk memperlihatkan daftar rule yang ada atau status dari Rapier
7. ENABLE : digunakan untuk mengaktifkan suatu fitur (protokol) di Rapier
8. DISABLE : digunakan untuk menon-aktifkan suatu fitur (protokol) di Rapier

Contoh :
Manager > enable ip

protokol
Manager > add ip interface=vlan200 ipaddress=10.14.200.1
   
field value field value


Beberapa command yang paling sering dipakai

1. melihat status Port yg ada di Rapier

Manager > show switch port=2
melihat status dari port #2 yg ada di Rapier (semua rule yg berlaku di port #2)

Manager > show switch counter
melihat counter (jumlah incoming/outgoing packet) pada setiap port di Rapier

2. melihat VLAN yg ada di Rapier

Manager > show vlan
melihat daftar VLAN (Virtual LAN) yg ada di Rapier

Manager > show vlan=203
melihat deskripsi lengkap dari vlan dgn ID 203

note: VLAN memiliki nama untuk memudahkan identifikasi dari sisi admin dan ID untuk
memudahkan identifikasi dari sisi Rapier (hardware)

3. membuat VLAN (single subnet  sebagai switch biasa)

Manager > create vlan=sisfo vid=203
membuat vlan dengan nama “sisfo” dan ID=203

Manager > add vlan=203 port=23
mengaktifkan Rapier port 23 sebagai vlan 203

4. membuat multiple subnet

Manager > create vlan=sisfo vid=203
Manager > create vlan=rektorat vid=201

Manager > add ip int=vlan203 ipaddress=10.14.203.1 netmask=255.255.255.0
menambahkan IP=10.14.203.1/255.255.255.0 ke VLAN dgn ID=203

Manager > add ip int=vlan201 ipaddress=10.14.201.1 netmask=255.255.255.0
menambahkan IP=10.14.201.1/255.255.255.0 ke VLAN dgn ID=201


5. melihat DHCP

Manager > show dhcp
melihat policy (aturan) dan range (range IP yg dapat diberikan ke client) di Rapier

Manager > show dhcp policy=sisfo


melihat deskripsi lengkap dari policy "sisfo"

Manager > show dhcp range=sisfo
melihat deskripsi lengkap ttg IP address yg dialokasikan untuk range "sisfo"

note: policy DHCP berfungsi untuk mengeset setting jaringan di sisi client, sementara
range DHCP berfungsi untuk mengalokasikan IP address client

6. membuat policy dan range DHCP

Manager > create dhcp policy=sisfo inherit=imtelkom leasetime=86400
untuk membuat aturan DHCP yg bernama “sisfo”, dimana rule2-nya diturunkan dari rule
dasar (base-rule) yg bernama “imtelkom”, dengan tambahan rule leasetime = 86400
(masa sewa IP-MAC berlaku selama 86400 detik)

Manager > add dhcp policy=sisfo router=10.14.203.1
menambahkan rule pada policy "sisfo", yaitu setting gateway=10.14.203.1

Manager > create dhcp range=sisfo policy=sisfo ip=10.14.203.10 number=100
mengeset range IP address yg akan diberikan ke client dari 10.14.203.10 sampai
10.14.203.109 (100 client)

7. melihat tabel ARP

Manager > show ip arp
melihat tabel IP – MAC address, sangat berguna untuk menentukan lokasi suatu
komputer (mengacu pada data MAC Address semua komputer di imtelkom)

note: Jika client berhasil meminta IP Address dari Rapier (via DHCP) maka MAC Address
client akan dicatat oleh Rapier. Tapi jika client menggunakan static IP Address maka MAC
Address-nya tidak akan tercatat di Rapier. Selain itu, jika ada router/proxy/access-point
diantara user dan rapier, maka MAC address yg tercatat di rapier adalah MAC address
dari router/proxy/access-point.
Fitur ini dapat dimanfaatkan untuk mengidentifikasi client yg menyebarkan virus atau yg
melakukan "penyerangan".

8. melihat Firewall

Manager > show firewall
melihat semua policy (aturan) firewall yg ada di Rapier

Manager > show firewall policy=sisfo
melihat deskripsi lengkap dari policy firewall dgn nama sisfo

9. membuat policy firewall

Manager > create firewall policy=sisfo
membuat aturan DHCP dengan nama "sisfo"

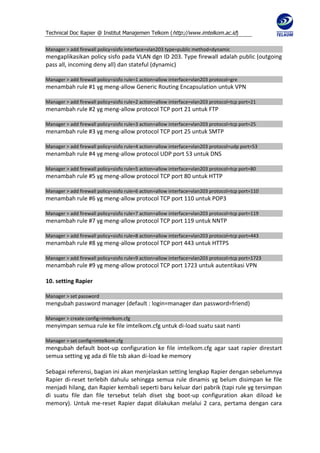

Manager > add firewall policy=sisfo interface=vlan203 type=public method=dynamic
mengaplikasikan policy sisfo pada VLAN dgn ID 203. Type firewall adalah public (outgoing
pass all, incoming deny all) dan stateful (dynamic)

Manager > add firewall policy=sisfo rule=1 action=allow interface=vlan203 protocol=gre
menambah rule #1 yg meng-allow Generic Routing Encapsulation untuk VPN

Manager > add firewall policy=sisfo rule=2 action=allow interface=vlan203 protocol=tcp port=21
menambah rule #2 yg meng-allow protocol TCP port 21 untuk FTP

menambah rule #3 yg meng-allow protocol TCP port 25 untuk SMTP

Manager > add firewall policy=sisfo rule=4 action=allow interface=vlan203 protocol=udp port=53
menambah rule #4 yg meng-allow protocol UDP port 53 untuk DNS

menambah rule #5 yg meng-allow protocol TCP port 80 untuk HTTP

menambah rule #6 yg meng-allow protocol TCP port 110 untuk POP3

menambah rule #7 yg meng-allow protocol TCP port 119 untuk NNTP

menambah rule #8 yg meng-allow protocol TCP port 443 untuk HTTPS

menambah rule #9 yg meng-allow protocol TCP port 1723 untuk autentikasi VPN

10. setting Rapier

Manager > set password
mengubah password manager (default : login=manager dan password=friend)

Manager > create config=imtelkom.cfg
menyimpan semua rule ke file imtelkom.cfg untuk di-load suatu saat nanti

Manager > set config=imtelkom.cfg
mengubah default boot-up configuration ke file imtelkom.cfg agar saat rapier direstart
semua setting yg ada di file tsb akan di-load ke memory

Sebagai referensi, bagian ini akan menjelaskan setting lengkap Rapier dengan sebelumnya
Rapier di-reset terlebih dahulu sehingga semua rule dinamis yg belum disimpan ke file
menjadi hilang, dan Rapier kembali seperti baru keluar dari pabrik (tapi rule yg tersimpan
di suatu file dan file tersebut telah diset sbg boot-up configuration akan diload ke

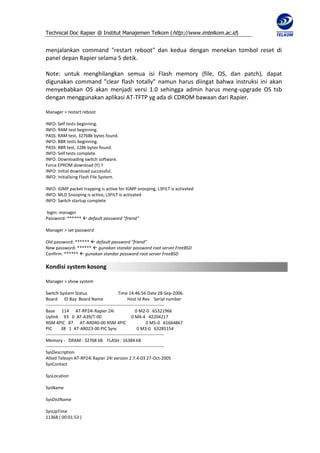

memory). Untuk me-reset Rapier dapat dilakukan melalui 2 cara, pertama dengan cara


menjalankan command "restart reboot" dan kedua dengan menekan tombol reset di
panel depan Rapier selama 5 detik.

Note: untuk menghilangkan semua isi Flash memory (file, OS, dan patch), dapat
digunakan command "clear flash totally" namun harus diingat bahwa instruksi ini akan
menyebabkan OS akan menjadi versi 1.0 sehingga admin harus meng-upgrade OS tsb
dengan menggunakan aplikasi AT-TFTP yg ada di CDROM bawaan dari Rapier.

Manager > restart reboot

INFO: Self tests beginning.
INFO: RAM test beginning.
PASS: RAM test, 32768k bytes found.
INFO: BBR tests beginning.
PASS: BBR test, 128k bytes found.
INFO: Self tests complete.
INFO: Downloading switch software.
Force EPROM download (Y) ?
INFO: Initial download successful.
INFO: Initialising Flash File System.

INFO: IGMP packet trapping is active for IGMP snooping, L3FILT is activated
INFO: MLD Snooping is active, L3FILT is activated
INFO: Switch startup complete

login: manager
Password: ******  default password "friend"

Manager > set password

Old password: ******  default password "friend"
New password: ******  gunakan standar password root server FreeBSD
Confirm: ******  gunakan standar password root server FreeBSD

Kondisi system kosong

Manager > show system

Switch System Status Time 14:46:56 Date 28-Sep-2006.
Board ID Bay Board Name Host Id Rev Serial number
--------------------------------------------------------------------------------
Base 114 AT-RP24i Rapier 24i 0 M2-0 65321966
Uplink 93 0 AT-A39/T-00 0 M4-4 42204217
NSM 4PIC 87 AT-AR040-00 NSM 4PIC 0 M5-0 61664867
PIC 38 1 AT-AR023-00 PIC Sync 0 M3-0 63285154
--------------------------------------------------------------------------------
Memory - DRAM : 32768 kB FLASH : 16384 kB
--------------------------------------------------------------------------------
SysDescription
Allied Telesyn AT-RP24i Rapier 24i version 2.7.4-03 27-Oct-2005
SysContact

SysLocation

SysName

SysDistName

SysUpTime
11368 ( 00:01:53 )


Software Version: 2.7.4-03 27-Oct-2005
Release Version : 2.7.4-00 10-Jun-2005
Patch Installed : NONE
Territory : europe
Country : none
Help File : help.hlp

Main PSU : On Main Fan : On
RPS Monitor : Off

Configuration
Boot configuration file: None (file not found)
Current configuration: None (file not found)

Security Mode : Disabled

Warning (2048284): No patches found.

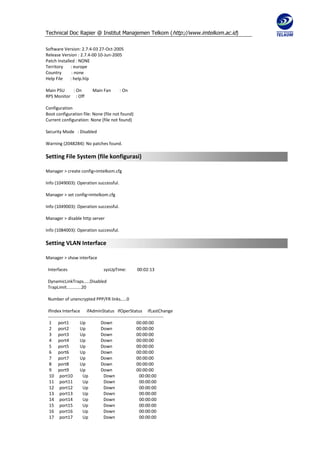

Setting File System (file konfigurasi)


Info (1049003): Operation successful.

Manager > set config=imtelkom.cfg


Manager > disable http server


Setting VLAN Interface

Manager > show interface

Interfaces sysUpTime: 00:02:13

DynamicLinkTraps.....Disabled
TrapLimit............20

Number of unencrypted PPP/FR links.....0

ifIndex Interface ifAdminStatus ifOperStatus ifLastChange
------------------------------------------------------------------------------
1 port1 Up Down 00:00:00
10 port10 Up Down 00:00:00
11 port11 Up Down 00:00:00
12 port12 Up Down 00:00:00
13 port13 Up Down 00:00:00
14 port14 Up Down 00:00:00
15 port15 Up Down 00:00:00
16 port16 Up Down 00:00:00
17 port17 Up Down 00:00:00


18 port18 Up Down 00:00:00
19 port19 Up Down 00:00:00
20 port20 Up Down 00:00:00
21 port21 Up Down 00:00:00
22 port22 Up Down 00:00:00
23 port23 Up Down 00:00:00
24 port24 Up Down 00:00:00
25 port25 Up Down 00:00:00
26 syn0 Down Down 00:00:00
27 vlan1 Up Down 00:00:00
------------------------------------------------------------------------------

Manager > enable ip
Info (1005287): IP module has been enabled.

Manager > create vlan=faculty vid=3

Manager > add ip interface=vlan3 ipaddress=192.168.3.1 netmask=255.255.255.0
Info (1005275): interface successfully added.

Manager > add vlan=3 port=1-8

Manager > show interface

Interfaces sysUpTime: 1 days 06:05:04

DynamicLinkTraps.....Disabled
TrapLimit............20

Number of unencrypted PPP/FR links.....0

ifIndex Interface ifAdminStatus ifOperStatus ifLastChange
------------------------------------------------------------------------------
10 port10 Up Down 00:00:00
11 port11 Up Down 00:00:00
12 port12 Up Down 00:00:00
13 port13 Up Down 00:00:00
14 port14 Up Down 00:00:00
15 port15 Up Down 00:00:00
16 port16 Up Down 00:00:00
17 port17 Up Down 00:00:00
18 port18 Up Down 00:00:00
19 port19 Up Down 00:00:00
20 port20 Up Down 00:00:00
21 port21 Up Down 00:00:00
22 port22 Up Down 00:00:00
23 port23 Up Down 00:00:00
24 port24 Up Down 00:00:00
25 port25 Up Down 00:00:00
26 syn0 Down Down 00:00:00


28 vlan200 Up Down 00:06:53
29 vlan201 Up Down 00:07:19
30 vlan202 Up Down 00:22:44
31 vlan203 Up Down 00:23:14
32 vlan204 Up Down 00:23:50
33 vlan205 Up Down 00:24:17
34 vlan206 Up Down 00:24:36
35 vlan207 Up Down 00:25:05
36 vlan208 Up Down 00:25:31
37 vlan209 Up Down 00:26:11
------------------------------------------------------------------------------

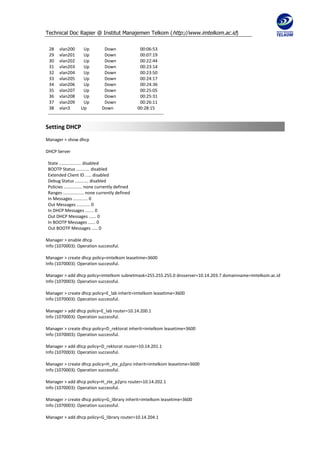

Setting DHCP
Manager > show dhcp

DHCP Server

State .................. disabled
BOOTP Status ........... disabled
Extended Client ID ..... disabled
Debug Status ........... disabled
Policies ............... none currently defined
Ranges ................. none currently defined
In Messages ............ 0
Out Messages ........... 0
In DHCP Messages ....... 0
Out DHCP Messages ...... 0
In BOOTP Messages ...... 0
Out BOOTP Messages ..... 0

Manager > enable dhcp

Manager > create dhcp policy=imtelkom leasetime=3600

Manager > add dhcp policy=imtelkom subnetmask=255.255.255.0 dnsserver=10.14.203.7 domainname=imtelkom.ac.id

Manager > create dhcp policy=E_lab inherit=imtelkom leasetime=3600

Manager > add dhcp policy=E_lab router=10.14.200.1

Manager > create dhcp policy=D_rektorat inherit=imtelkom leasetime=3600

Manager > add dhcp policy=D_rektorat router=10.14.201.1

Manager > create dhcp policy=H_zte_p2pro inherit=imtelkom leasetime=3600

Manager > add dhcp policy=H_zte_p2pro router=10.14.202.1

Manager > create dhcp policy=G_library inherit=imtelkom leasetime=3600

Manager > add dhcp policy=G_library router=10.14.204.1



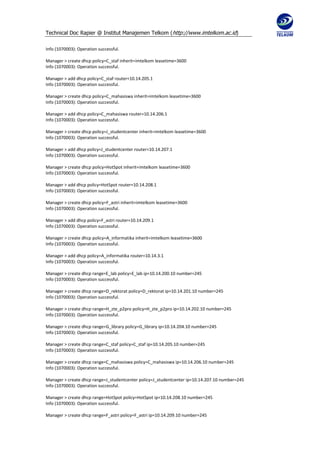

Manager > create dhcp policy=C_staf inherit=imtelkom leasetime=3600

Manager > add dhcp policy=C_staf router=10.14.205.1

Manager > create dhcp policy=C_mahasiswa inherit=imtelkom leasetime=3600

Manager > add dhcp policy=C_mahasiswa router=10.14.206.1

Manager > create dhcp policy=J_studentcenter inherit=imtelkom leasetime=3600

Manager > add dhcp policy=J_studentcenter router=10.14.207.1

Manager > create dhcp policy=HotSpot inherit=imtelkom leasetime=3600

Manager > add dhcp policy=HotSpot router=10.14.208.1

Manager > create dhcp policy=F_astri inherit=imtelkom leasetime=3600

Manager > add dhcp policy=F_astri router=10.14.209.1

Manager > create dhcp policy=A_informatika inherit=imtelkom leasetime=3600

Manager > add dhcp policy=A_informatika router=10.14.3.1

Manager > create dhcp range=E_lab policy=E_lab ip=10.14.200.10 number=245

Manager > create dhcp range=D_rektorat policy=D_rektorat ip=10.14.201.10 number=245

Manager > create dhcp range=H_zte_p2pro policy=H_zte_p2pro ip=10.14.202.10 number=245

Manager > create dhcp range=G_library policy=G_library ip=10.14.204.10 number=245

Manager > create dhcp range=C_staf policy=C_staf ip=10.14.205.10 number=245

Manager > create dhcp range=C_mahasiswa policy=C_mahasiswa ip=10.14.206.10 number=245

Manager > create dhcp range=J_studentcenter policy=J_studentcenter ip=10.14.207.10 number=245

Manager > create dhcp range=HotSpot policy=HotSpot ip=10.14.208.10 number=245

Manager > create dhcp range=F_astri policy=F_astri ip=10.14.209.10 number=245



Manager > create dhcp range=A_informatika policy=A_informatika ip=10.14.3.10 number=245

Manager > show dhcp

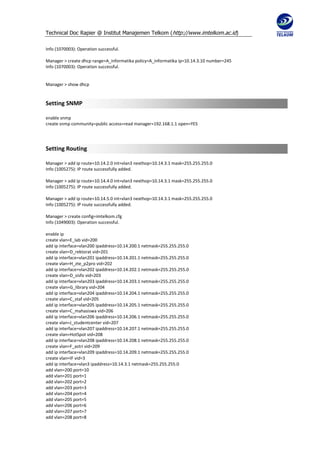

Setting SNMP

enable snmp
create snmp community=public access=read manager=192.168.1.1 open=YES

Setting Routing

Manager > add ip route=10.14.2.0 int=vlan3 nexthop=10.14.3.1 mask=255.255.255.0
Info (1005275): IP route successfully added.




enable ip
create vlan=E_lab vid=200
add ip interface=vlan200 ipaddress=10.14.200.1 netmask=255.255.255.0
create vlan=D_rektorat vid=201
create vlan=H_zte_p2pro vid=202
create vlan=D_sisfo vid=203
create vlan=G_library vid=204
create vlan=C_staf vid=205
create vlan=C_mahasiswa vid=206
create vlan=J_studentcenter vid=207
create vlan=HotSpot vid=208
create vlan=F_astri vid=209
create vlan=IF vid=3

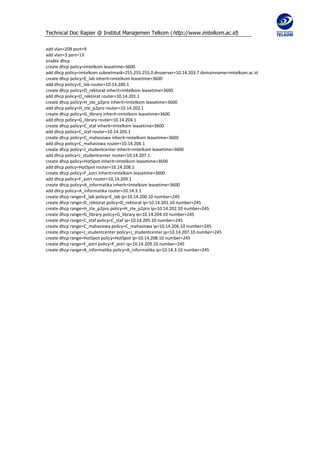

add vlan=200 port=10
add vlan=201 port=1
add vlan=202 port=2
add vlan=203 port=3
add vlan=204 port=4
add vlan=205 port=5
add vlan=206 port=6
add vlan=207 port=7
add vlan=208 port=8


add vlan=209 port=9
add vlan=3 port=13
enable dhcp
create dhcp policy=imtelkom leasetime=3600
add dhcp policy=imtelkom subnetmask=255.255.255.0 dnsserver=10.14.203.7 domainname=imtelkom.ac.id
create dhcp policy=E_lab inherit=imtelkom leasetime=3600
add dhcp policy=E_lab router=10.14.200.1
create dhcp policy=D_rektorat inherit=imtelkom leasetime=3600
add dhcp policy=D_rektorat router=10.14.201.1
create dhcp policy=H_zte_p2pro inherit=imtelkom leasetime=3600
add dhcp policy=H_zte_p2pro router=10.14.202.1
create dhcp policy=G_library inherit=imtelkom leasetime=3600
add dhcp policy=G_library router=10.14.204.1
create dhcp policy=C_staf inherit=imtelkom leasetime=3600
add dhcp policy=C_staf router=10.14.205.1
create dhcp policy=C_mahasiswa inherit=imtelkom leasetime=3600
add dhcp policy=C_mahasiswa router=10.14.206.1
create dhcp policy=J_studentcenter inherit=imtelkom leasetime=3600
add dhcp policy=J_studentcenter router=10.14.207.1
create dhcp policy=HotSpot inherit=imtelkom leasetime=3600
add dhcp policy=HotSpot router=10.14.208.1
create dhcp policy=F_astri inherit=imtelkom leasetime=3600
add dhcp policy=F_astri router=10.14.209.1
create dhcp policy=A_informatika inherit=imtelkom leasetime=3600
add dhcp policy=A_informatika router=10.14.3.1
create dhcp range=E_lab policy=E_lab ip=10.14.200.10 number=245
create dhcp range=D_rektorat policy=D_rektorat ip=10.14.201.10 number=245
create dhcp range=H_zte_p2pro policy=H_zte_p2pro ip=10.14.202.10 number=245
create dhcp range=G_library policy=G_library ip=10.14.204.10 number=245
create dhcp range=C_staf policy=C_staf ip=10.14.205.10 number=245
create dhcp range=C_mahasiswa policy=C_mahasiswa ip=10.14.206.10 number=245
create dhcp range=J_studentcenter policy=J_studentcenter ip=10.14.207.10 number=245
create dhcp range=HotSpot policy=HotSpot ip=10.14.208.10 number=245
create dhcp range=F_astri policy=F_astri ip=10.14.209.10 number=245
create dhcp range=A_informatika policy=A_informatika ip=10.14.3.10 number=245

AT Rapier Usecase Document

More Related Content

What's hot

Similar to AT Rapier Usecase Document

More from Telkom Institute of Management

Recently uploaded

AT Rapier Usecase Document
