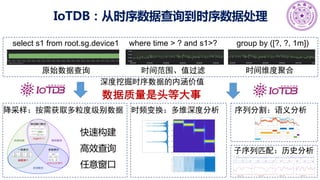

![IoTDB：从时序数据查询到时序数据处理
select s1 from root.sg.device1
原始数据查询 时间范围、值过滤
where time > ? and s1>?
时间维度聚合
group by ([?, ?, 1m])
降采样：按需获取多粒度级别数据 时频变换：多维深度分析 序列分割：语义分析
子序列匹配：历史分析
深度挖掘时序数据的内涵价值
数据质量是头等大事
摘要表[2]
min:1
max:4
count:4
min:5
max:8
count:4
min:9
max:10
count:2
摘要
快速构建
灵活聚合
高效查询
时间分区树[3]
FlatFIT [1]
滑动窗口聚合
多级索引
一级索引
快速构建
高效查询
任意窗口](https://image.slidesharecdn.com/apacheiotdb-210623034919/85/Apache-IoTDB-7-320.jpg)

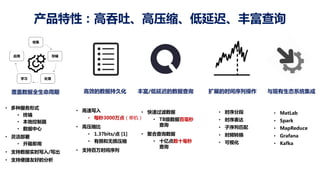

![产品特性：高吞吐、高压缩、低延迟、丰富查询
• 多种服务形式
• 终端
• 本地控制器
• 数据中心
• 灵活部署
• 开箱即用
• 支持数据实时写入/写出
• 支持便捷友好的分析
高效的数据持久化 扩展的时间序列操作
收集
存储
处理
学习
应用
覆盖数据全生命周期 丰富/低延迟的数据查询 与现有生态系统集成
• 高速写入
• 每秒3000万点（单机）
• 高压缩比
• 1.37bits/点 [1]
• 有损和无损压缩
• 支持百万时间序列
• 快速过滤数据
• TB级数据百毫秒
查询
• 聚合查询数据
• 十亿点数十毫秒
查询
• 时序分段
• 时序表达
• 子序列匹配
• 时频转换
• 可视化
• MatLab
• Spark
• MapReduce
• Grafana
• Kafka](https://image.slidesharecdn.com/apacheiotdb-210623034919/85/Apache-IoTDB-11-320.jpg)
![SELECT
last_value(left_temp)
last_value(right_temp)
FROM
root.device1
GROUP BY
( [ now() – 10h,
now()),1m)
FILL
(ALL[PREVIOUS, 5m])
按分钟粒度降
采样并对齐
按前5分钟内
数据填充空值
时间
时间
车辆速度
车辆速度
补值
补值

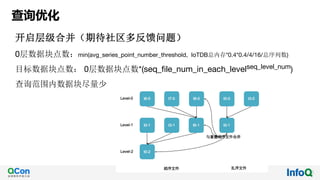

查询优化
一行SQL实现分段、采样、对齐、补值](https://image.slidesharecdn.com/apacheiotdb-210623034919/85/Apache-IoTDB-36-320.jpg)
使用 Apache IoTDB 构建工业时序数据管理解决方案的实践
- 1. 使用 Apache IoTDB构建工业时序数据 管理解决方案的实践 黄向东 清华大学软件学院 助理研究员 Apache member Apache IoTDB PMC Chair

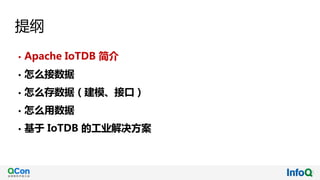

- 2. 提纲 • Apache IoTDB简介 • 怎么接数据 • 怎么存数据（建模、接口） • 怎么用数据 • 基于 IoTDB 的工业解决方案
- 3.
- 4.
- 5. IoTDB：数据模式从后台定义到边缘设备定义 风场 加装感应器 27993 |时间， 转向角（整型）， 发电量…… 27993 | 时间，风速，转向角（整型），发电量…… 设备号 时间 转向角 发电量 27993 15:58:26 5 35 27993 15:58:44 5 36 27993 | 时间，风速，转向角（浮点型） ，发电量…… 协议升级 35236 | 时间，转速，…… 接入新型号设 备 新增测点 格式变化 全新模式 设备号 时间 转向角 发电量 27993 15:58:44 5 35 设备号 时间 转向角 发电量 风速 27993 15:58:44 5 35 5.3 设备号 时间 发电量 风速 转向角 27993 15:58:44 35 5.3 5.3 设备号 时间 转速 35236 15:58:44 73 边缘设备快速迭代升级与加速联网 物联网场景下数据库模式演进 数据模式源头在边缘侧 云侧适配边缘侧 定义时序 用户 写入数据 使用数据 开发应用 时序数据库 弱模式/ 无模式

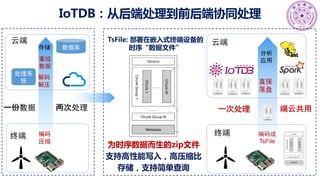

- 6. IoTDB：从后端处理到前后端协同处理 编码 压缩 解码 解压 重组 数据 存储 数据库 处理系 统 云端 终端 一份数据 两次处理 TsFile:部署在嵌入式终端设备的 时序“数据文件” 为时序数据而生的zip文件 支持高性能写入，高压缩比 存储，支持简单查询 编码成 TsFile 终端 直接 落盘 分析 应用 云端 一次处理 端云共用
- 7. IoTDB：从时序数据查询到时序数据处理 select s1 fromroot.sg.device1 原始数据查询 时间范围、值过滤 where time > ? and s1>? 时间维度聚合 group by ([?, ?, 1m]) 降采样：按需获取多粒度级别数据 时频变换：多维深度分析 序列分割：语义分析 子序列匹配：历史分析 深度挖掘时序数据的内涵价值 数据质量是头等大事 摘要表[2] min:1 max:4 count:4 min:5 max:8 count:4 min:9 max:10 count:2 摘要 快速构建 灵活聚合 高效查询 时间分区树[3] FlatFIT [1] 滑动窗口聚合 多级索引 一级索引 快速构建 高效查询 任意窗口

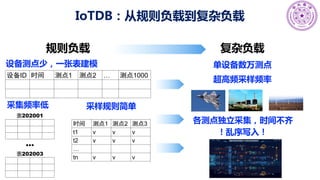

- 8. IoTDB：从规则负载到复杂负载 复杂负载 规则负载 设备ID 时间 测点1测点2 … 测点1000 设备测点少，一张表建模 采集频率低 表202001 表202003 … 采样规则简单 时间 测点1 测点2 测点3 t1 v v v t2 v v v … tn v v v 各测点独立采集，时间不齐 单设备数万测点 超高频采样频率 ！乱序写入！

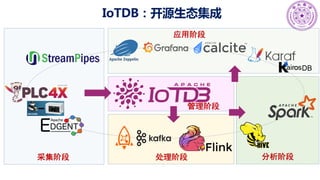

- 9.
- 10.
- 11. 产品特性：高吞吐、高压缩、低延迟、丰富查询 • 多种服务形式 • 终端 •本地控制器 • 数据中心 • 灵活部署 • 开箱即用 • 支持数据实时写入/写出 • 支持便捷友好的分析 高效的数据持久化 扩展的时间序列操作 收集 存储 处理 学习 应用 覆盖数据全生命周期 丰富/低延迟的数据查询 与现有生态系统集成 • 高速写入 • 每秒3000万点（单机） • 高压缩比 • 1.37bits/点 [1] • 有损和无损压缩 • 支持百万时间序列 • 快速过滤数据 • TB级数据百毫秒 查询 • 聚合查询数据 • 十亿点数十毫秒 查询 • 时序分段 • 时序表达 • 子序列匹配 • 时频转换 • 可视化 • MatLab • Spark • MapReduce • Grafana • Kafka

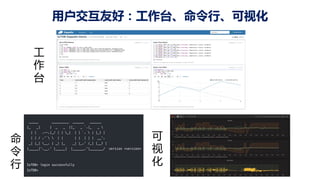

- 12.
- 13.

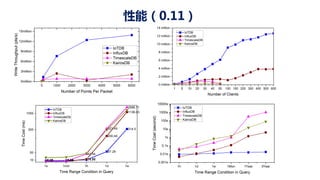

- 14.
- 15. Apache IoTDB 发行历史 •2017， 0.7 最后一个非Apache发行版 • 2019.08，0.8 第一个Apache 发行版 • 2019.12, 0.9 乱序数据整理 • 2020.06，0.10 查询性能提升 • 2020.12，0.11 全新内存控制 • 2021.4，0.12.0 （InfluxDB的备胎，青海电力能源平台） （高写入吞吐，长期稳定，上海地铁） （容忍大量乱序数据，大唐电厂） （查询性能大幅提升） （拒绝OOM）
- 16.

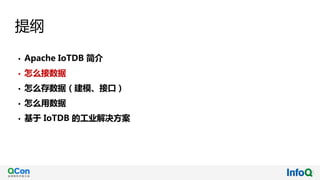

- 17. 提纲 • Apache IoTDB简介 • 怎么接数据 • 怎么存数据（建模、接口） • 怎么用数据 • 基于 IoTDB 的工业解决方案

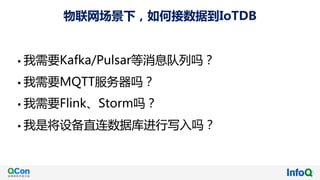

- 18. 物联网场景下，如何接数据到IoTDB • 我需要Kafka/Pulsar等消息队列吗？ • 我需要MQTT服务器吗？ •我需要Flink、Storm吗？ • 我是将设备直连数据库进行写入吗？
- 19. 物联网场景下，如何接数据到IoTDB • 我需要Kafka/Pulsar等消息队列吗？ • 我需要MQTT服务器吗？ •我需要Flink、Storm吗？ • 我是将设备直连数据库进行写入吗？ It depends.

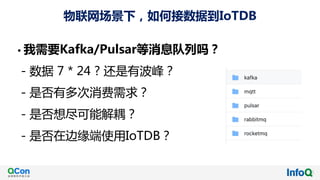

- 20. 物联网场景下，如何接数据到IoTDB • 我需要Kafka/Pulsar等消息队列吗？ - 数据7 * 24 ? 还是有波峰？ - 是否有多次消费需求？ - 是否想尽可能解耦？ - 是否在边缘端使用IoTDB？

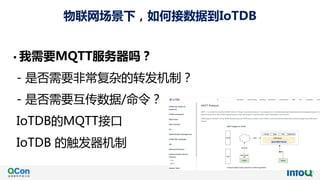

- 21. • 我需要MQTT服务器吗？ - 是否需要非常复杂的转发机制？ -是否需要互传数据/命令？ IoTDB的MQTT接口 IoTDB 的触发器机制 物联网场景下，如何接数据到IoTDB

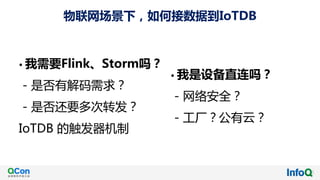

- 22. • 我需要Flink、Storm吗？ - 是否有解码需求？ -是否还要多次转发？ IoTDB 的触发器机制 物联网场景下，如何接数据到IoTDB • 我是设备直连吗？ - 网络安全？ - 工厂？公有云？
- 23. 提纲 • Apache IoTDB简介 • 怎么接数据 • 怎么存数据（建模、接口） • 怎么用数据 • 基于 IoTDB 的工业解决方案

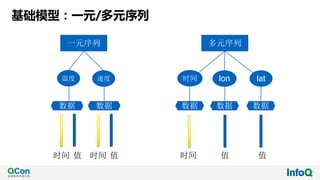

- 24. 基础模型：一元/多元序列 多元序列 时间 lon lat 数据数据 数据 一元序列 温度 速度 数据 数据 时间 值 值 时间 值 时间 值

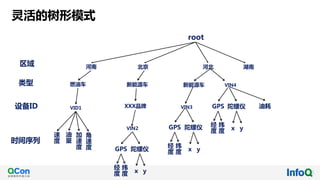

- 25. 灵活的树形模式 河南 北京 河北湖南 root 类型 区域 设备ID 燃油车 新能源车 新能源车 VID1 VIN2 VIN3 VIN4 时间序列 速 度 油 量 加 速 度 角 速 度 GPS 陀螺仪 经 度 纬 度 x y GPS 陀螺仪 经 度 纬 度 x y GPS 陀螺仪 经 度 纬 度 x y 油耗 XXX品牌
- 26. 烟厂案例 root B1 温度 A1 产量 A2 B2 C2 Tag 测点 Timeroot.A1.B1.C1.温度 root.A2.B2.C2.温度 root.A2.B3.C3.温度 1606377709000 0.074767 11.026245 0.000000 烟厂 OPC 数据示例 IoTDB 建模：属性为路径 IoTDB 查询结果：按Time对齐 时间 Tag Tag Tag Field Field 车间 产线 制造单元 温度 产量 1 A1 B1 C1 16.9 142 1 A1 B1 C1 16.5 108 2 A2 B2 C2 13.0 130 3 A2 B3 C3 13.5 80 C1 温度 产量 C3 温度 产量 B3

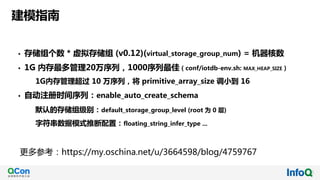

- 27. 建模指南 • 存储组个数 *虚拟存储组 (v0.12)(virtual_storage_group_num) = 机器核数 • 1G 内存最多管理20万序列，1000序列最佳（conf/iotdb-env.sh: MAX_HEAP_SIZE） 1G内存管理超过 10 万序列，将 primitive_array_size 调小到 16 • 自动注册时间序列：enable_auto_create_schema 默认的存储组级别：default_storage_group_level (root 为 0 层) 字符串数据模式推断配置：floating_string_infer_type ... 更多参考：https://my.oschina.net/u/3664598/blog/4759767

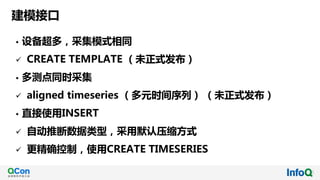

- 28. 建模接口 • 设备超多，采集模式相同 ü CREATETEMPLATE （未正式发布） • 多测点同时采集 ü aligned timeseries （多元时间序列） （未正式发布） • 直接使用INSERT ü 自动推断数据类型，采用默认压缩方式 ü 更精确控制，使用CREATE TIMESERIES

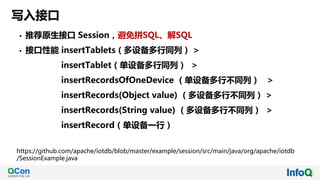

- 29. 写入接口 • 推荐原生接口 Session，避免拼SQL、解SQL •接口性能 insertTablets（多设备多行同列） > insertTablet（单设备多行同列） > insertRecordsOfOneDevice （单设备多行不同列） > insertRecords(Object value) （多设备多行不同列） > insertRecords(String value) （多设备多行不同列） > insertRecord（单设备一行） https://github.com/apache/iotdb/blob/master/example/session/src/main/java/org/apache/iotdb /SessionExample.java

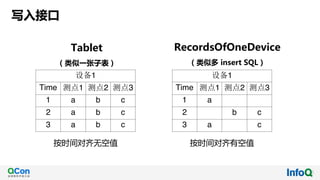

- 30. RecordsOfOneDevice （类似多 insert SQL） 按时间对齐有空值 设备1 Time测点1 测点2 测点3 1 a 2 b c 3 a c 按时间对齐无空值 设备1 Time 测点1 测点2 测点3 1 a b c 2 a b c 3 a b c Tablet （类似一张子表） 写入接口
- 31. 写入接口 Records(Object value) Time 设备测点1 测点2 测点3 1 d1 1.1f 2 d2 2d "ss" 3 d3 1.2f "ss" 客户端指定类型 Records(String value) Time 设备 测点1 测点2 测点3 1 d1 "1.1" 2 d2 "2" "boolean" 3 d3 "1.2" "boolean" 服务器通过字符串格式推断类型
- 32. 写入推荐 - 使用 Session连接池复用连接：SessionPool - 同一个设备，尽量数据按顺序写入连接复用 - 手动关闭查询结果ResultSet - 内存参数优化 https://github.com/apache/iotdb/blob/master/example/session/src/main/java/org /apache/iotdb/SessionPoolExample.java

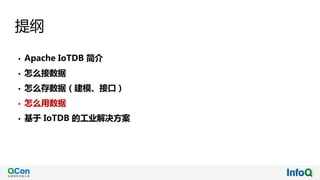

- 33. 提纲 • Apache IoTDB简介 • 怎么接数据 • 怎么存数据（建模、接口） • 怎么用数据 • 基于 IoTDB 的工业解决方案
- 34.
- 35. 查询优化 查询最新数据点 SELECT last * FROMroot WHERE time >= T 最新数据缓存 批量数据缓冲区 海量历史数据 内存 磁盘
- 36. SELECT last_value(left_temp) last_value(right_temp) FROM root.device1 GROUP BY ( [now() – 10h, now()),1m) FILL (ALL[PREVIOUS, 5m]) 按分钟粒度降 采样并对齐 按前5分钟内 数据填充空值 时间 时间 车辆速度 车辆速度 补值 补值 查询优化 一行SQL实现分段、采样、对齐、补值

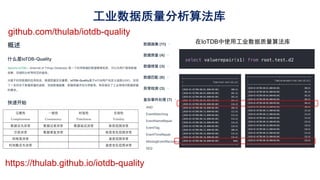

- 37.
- 38.

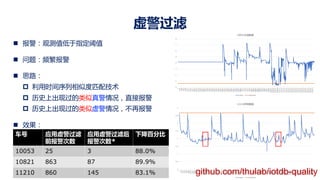

- 39. 虚警过滤 n 报警：观测值低于指定阈值 n 问题：频繁报警 n思路： p 利用时间序列相似度匹配技术 p 历史上出现过的类似真警情况，直接报警 p 历史上出现过的类似虚警情况，不再报警 n 效果： 车号 应用虚警过滤 前报警次数 应用虚警过滤后 报警次数* 下降百分比 10053 25 3 88.0% 10821 863 87 89.9% 11210 860 145 83.1% 0 1 2 3 4 5 6 7 8 1 203 405 607 809 1011 1213 1415 1617 1819 2021 2223 2425 2627 2829 3031 3233 3435 3637 3839 4041 4243 4445 4647 4849 5051 5253 5455 5657 5859 6061 6263 6465 6667 6869 7071 7273 7475 7677 7879 8081 8283 8485 8687 8889 9091 9293 9495 9697 9899 10101 10303 10505 10707 10909 11111 11313 11515 11717 11919 12121 12323 12525 12727 12929 13131 13333 13535 13737 13939 14141 14343 14545 14747 10053水温数据 value threshold 0 0.5 1 1.5 2 2.5 3 3.5 4 1 174 347 520 693 866 1039 1212 1385 1558 1731 1904 2077 2250 2423 2596 2769 2942 3115 3288 3461 3634 3807 3980 4153 4326 4499 4672 4845 5018 5191 5364 5537 5710 5883 6056 6229 6402 6575 6748 6921 7094 7267 7440 7613 7786 7959 8132 8305 8478 8651 8824 8997 9170 9343 9516 9689 9862 10035 10208 10381 10554 10727 10900 11073 11246 11419 11592 11765 11938 12111 12284 12457 12630 11210异常数据 value threshold github.com/thulab/iotdb-quality

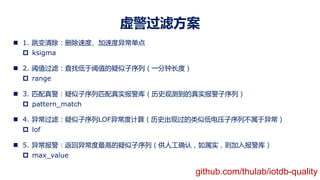

- 40. 虚警过滤方案 n 1. 跳变清除：删除速度、加速度异常单点 pksigma n 2. 阈值过滤：查找低于阈值的疑似子序列（一分钟长度） p range n 3. 匹配真警：疑似子序列匹配真实报警库（历史观测到的真实报警子序列） p pattern_match n 4. 异常过滤：疑似子序列LOF异常度计算（历史出现过的类似低电压子序列不属于异常） p lof n 5. 异常报警：返回异常度最高的疑似子序列（供人工确认，如属实，则加入报警库） p max_value github.com/thulab/iotdb-quality

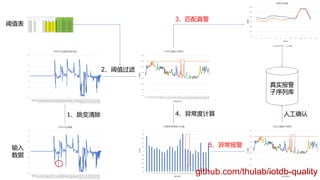

- 41. 0 1 2 3 4 5 6 7 8 1 395 789 1183 1577 1971 2365 2759 3153 3547 3941 4335 4729 5123 5517 5911 6305 6699 7093 7487 7881 8275 8669 9063 9457 9851 10245 10639 11033 11427 11821 12215 12609 13003 13397 13791 14185 14579 10053水温值 0 1 2 3 4 5 6 7 8 1 381 761 1141 1521 1901 2281 2661 3041 3421 3801 4181 4561 4941 5321 5701 6081 6461 6841 7221 7601 7981 8361 8741 9121 9501 9881 10261 10641 11021 11401 11781 12161 12541 12921 13301 13681 14061 10053过滤跳变单点后 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 12 23 34 45 56 67 78 89 100 111 122 133 144 155 166 177 188 199 210 221 232 243 254 265 276 287 298 309 320 331 342 353 364 水温值 时间序列ID 10053疑似子序列 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 1 2 34 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 LOF值 序列序号 25段异常序列LOF值 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 12 23 34 45 56 67 78 89 100 111 122 133 144 155 166 177 188 199 210 221 232 243 254 265 276 287 298 309 320 331 342 353 364 水温值 时间序列ID 10053疑似子序列 真实报警 子序列库 1、跳变清除 2、阈值过滤 4、异常度计算 5、异常报警 人工确认 0 0.1 0.2 0.3 0.4 0.5 0.6 1 2 3 4 5 6 7 8 9 10 11 12 13 水温值 时间点 匹配历史真警 疑似子序列 真警 3、匹配真警 阈值表 输入 数据 github.com/thulab/iotdb-quality

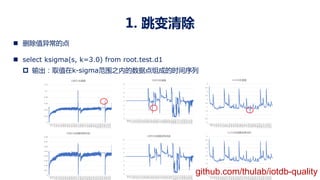

- 42. 1. 跳变清除 n 删除值异常的点 nselect ksigma(s, k=3.0) from root.test.d1 p 输出：取值在k-sigma范围之内的数据点组成的时间序列 0 0.02 0.04 0.06 0.08 0.1 0.12 1 387 773 1159 1545 1931 2317 2703 3089 3475 3861 4247 4633 5019 5405 5791 6177 6563 6949 7335 7721 8107 8493 8879 9265 9651 10037 10423 10809 11195 11581 11967 12353 12739 10821水温值 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 1 383 765 1147 1529 1911 2293 2675 3057 3439 3821 4203 4585 4967 5349 5731 6113 6495 6877 7259 7641 8023 8405 8787 9169 9551 9933 0315 0697 1079 1461 1843 2225 2607 10821过滤跳变单点后 0 1 2 3 4 5 6 7 8 1 391 781 1171 1561 1951 2341 2731 3121 3511 3901 4291 4681 5071 5461 5851 6241 6631 7021 7411 7801 8191 8581 8971 9361 9751 10141 10531 10921 11311 11701 12091 12481 12871 13261 13651 14041 10053过滤跳变单点后 0 1 2 3 4 5 6 7 8 1 405 809 1213 1617 2021 2425 2829 3233 3637 4041 4445 4849 5253 5657 6061 6465 6869 7273 7677 8081 8485 8889 9293 9697 10101 10505 10909 11313 11717 12121 12525 12929 13333 13737 14141 14545 10053水温值 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1 376 751 1126 1501 1876 2251 2626 3001 3376 3751 4126 4501 4876 5251 5626 6001 6376 6751 7126 7501 7876 8251 8626 9001 9376 9751 0126 0501 0876 1251 1626 2001 2376 11210过滤跳变单点后 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 1 388 775 1162 1549 1936 2323 2710 3097 3484 3871 4258 4645 5032 5419 5806 6193 6580 6967 7354 7741 8128 8515 8902 9289 9676 10063 10450 10837 11224 11611 11998 12385 12772 11210水温值 github.com/thulab/iotdb-quality

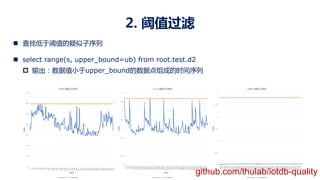

- 43. 2. 阈值过滤 n 查找低于阈值的疑似子序列 nselect range(s, upper_bound=ub) from root.test.d2 p 输出：数据值小于upper_bound的数据点组成的时间序列 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 10 19 28 37 46 55 64 73 82 91 100 109 118 127 136 145 154 163 172 181 190 199 208 217 226 235 244 253 262 271 280 289 298 307 316 325 334 343 352 361 370 水温值 点序号 10053疑似子序列 value threshold 0 0.5 1 1.5 2 2.5 3 3.5 4 1 279 557 835 1113 1391 1669 1947 2225 2503 2781 3059 3337 3615 3893 4171 4449 4727 5005 5283 5561 5839 6117 6395 6673 6951 7229 7507 7785 8063 8341 8619 8897 9175 9453 9731 10009 10287 10565 10843 11121 11399 11677 11955 12233 水温值 点序号 11210疑似子序列 value threshold 0 0.5 1 1.5 2 2.5 3 1 290 579 868 1157 1446 1735 2024 2313 2602 2891 3180 3469 3758 4047 4336 4625 4914 5203 5492 5781 6070 6359 6648 6937 7226 7515 7804 8093 8382 8671 8960 9249 9538 9827 10116 10405 10694 10983 11272 11561 11850 12139 12428 12717 水温值 点序号 10821疑似子序列 value threshold github.com/thulab/iotdb-quality
- 44. 3. 匹配真警 n 疑似子序列匹配真实报警库（历史观测到的真实报警子序列，若有） nselect pattern_match(s, t) from root.test.d3 p s表示疑似子序列, t表示真实报警库中的序列 p 输出：s在每个窗口内的子序列和t的相似度 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 6 11 16 21 26 31 36 41 46 51 56 61 66 71 76 81 86 91 96 101 106 111 116 121 126 131 136 141 146 151 156 161 166 171 176 181 186 191 196 201 206 211 216 221 226 231 236 241 246 251 256 261 266 271 276 281 286 291 296 301 306 311 316 321 326 331 336 341 346 351 水温值 点序号 10053疑似子序列 value threshold 0 0.1 0.2 0.3 0.4 0.5 0.6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 水温值 点序号 10053人工确认后的真实报警（若有） 异常序列 真警 github.com/thulab/iotdb-quality

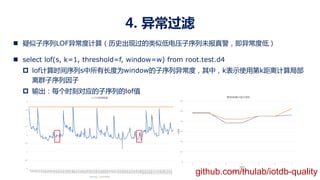

- 45. 4. 异常过滤 n 疑似子序列LOF异常度计算（历史出现过的类似低电压子序列未报真警，即异常度低） nselect lof(s, k=1, threshold=f, window=w) from root.test.d4 p lof计算时间序列s中所有长度为window的子序列异常度，其中，k表示使用第k距离计算局部 离群子序列因子 p 输出：每个时刻对应的子序列的lof值 0 0.5 1 1.5 2 2.5 3 3.5 4 1 163 325 487 649 811 973 1135 1297 1459 1621 1783 1945 2107 2269 2431 2593 2755 2917 3079 3241 3403 3565 3727 3889 4051 4213 4375 4537 4699 4861 5023 5185 5347 5509 5671 5833 5995 6157 6319 6481 6643 6805 6967 7129 7291 7453 7615 7777 7939 8101 8263 8425 8587 8749 8911 9073 9235 9397 9559 9721 9883 10045 10207 10369 10531 10693 10855 11017 11179 11341 11503 11665 11827 11989 12151 12313 12475 12637 11210异常数据 value threshold 0 0.1 0.2 0.3 0.4 0.5 0.6 1 2 3 4 5 6 7 水温值 点序号 第8段和第24段子序列 系列1 系列2 github.com/thulab/iotdb-quality

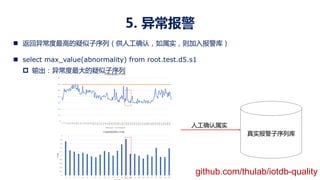

- 46. 5. 异常报警 n 返回异常度最高的疑似子序列（供人工确认，如属实，则加入报警库） nselect max_value(abnormality) from root.test.d5.s1 p 输出：异常度最大的疑似子序列 真实报警子序列库 人工确认属实 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1 8 15 22 29 36 43 50 57 64 71 78 85 92 99 106 113 120 127 134 141 148 155 162 169 176 183 190 197 204 211 218 225 232 239 246 253 260 267 274 281 288 295 302 309 316 323 330 337 344 351 358 365 异常度最高的子序列 value threshold 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 LOF值 25段异常序列LOF值 github.com/thulab/iotdb-quality
- 47.

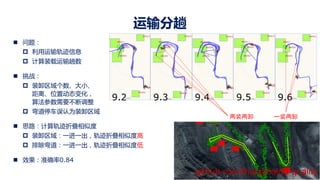

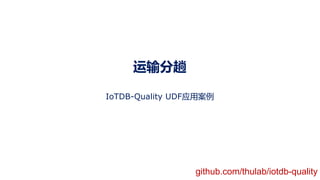

- 48. 运输分趟 n 问题： p 利用运输轨迹信息 p计算装载运输趟数 n 挑战： p 装卸区域个数、大小、 距离、位置动态变化， 算法参数需要不断调整 p 弯道停车误认为装卸区域 n 思路：计算轨迹折叠相似度 p 装卸区域：一进一出，轨迹折叠相似度高 p 排除弯道：一进一出，轨迹折叠相似度低 n 效果：准确率0.84 9.2 9.3 9.4 9.5 9.6 两装两卸 一装两卸 github.com/thulab/iotdb-quality

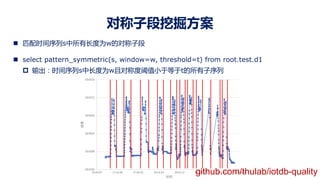

- 49. 对称子段挖掘方案 n 匹配时间序列s中所有长度为w的对称子段 n selectpattern_symmetric(s, window=w, threshold=t) from root.test.d1 p 输出：时间序列s中长度为w且对称度阈值小于等于t的所有子序列 github.com/thulab/iotdb-quality
- 50.

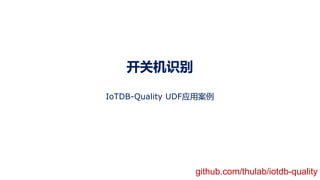

- 51. 开关机识别 n 问题：开关机过程中，存在异常点，影响开关机时长/ 次数的判断 n 由于开关机阶段往往伴随数据跳变，已有的算法无法准 确识别开关机过程中的异常点 n算法流程 异常点过滤 FilterByWindow 计算时间间隔Time_Difference 计算时间间隔中位数/绝对中位差/k-sigma值 Median/MAD/KSigma 判定开关机阶 段 OnOffPeriod 异常点 使关机时刻延后 真正的关机点 github.com/thulab/iotdb-quality

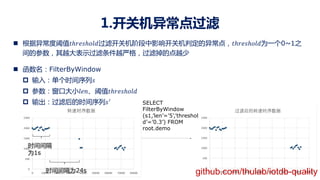

- 52. 1.开关机异常点过滤 n 根据异常度阈值!ℎ#$%ℎ&'(过滤开关机阶段中影响开关机判定的异常点，!ℎ#$%ℎ&'(为一个0~1之 间的参数，其越大表示过滤条件越严格，过滤掉的点越少 n 函数名：FilterByWindow p输入：单个时间序列% p 参数：窗口大小'$)、阈值!ℎ#$%ℎ&'( p 输出：过滤后的时间序列%! SELECT FilterByWindow (s1,’len’=’5’,’threshol d’=’0.3’) FROM root.demo 时间间隔 为1s 时间间隔为24s github.com/thulab/iotdb-quality

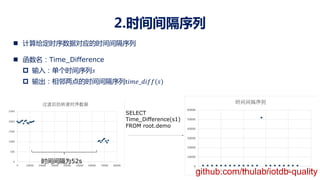

- 53. 2.时间间隔序列 n 计算给定时序数据对应的时间间隔序列 n 函数名：Time_Difference p输入：单个时间序列% p 输出：相邻两点的时间间隔序列t+,$_(+..(%) SELECT Time_Difference(s1) FROM root.demo 时间间隔为52s github.com/thulab/iotdb-quality

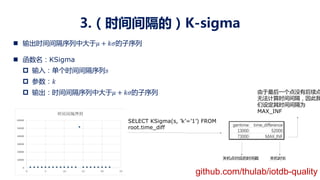

- 54. 3.（时间间隔的）K-sigma n 输出时间间隔序列中大于1 +34的子序列 n 函数名：KSigma p 输入：单个时间间隔序列% p 参数：3 p 输出：时间间隔序列中大于1 + 34的子序列 SELECT KSigma(s, ’k’=’1’) FROM root.time_diff 关机点对应的时间戳 关机时长 由于最后一个点没有后续点 无法计算时间间隔，因此我 们设定其时间间隔为 MAX_INF github.com/thulab/iotdb-quality
- 55. 4.（时间间隔的）中位数 n 计算时间间隔序列的中位数 n 函数名：Median p输入：单个时间间隔序列% p 输出：时间间隔序列的中位数 SELECT Median(s) FROM root.time_diff !"#$%& = 1.0 github.com/thulab/iotdb-quality

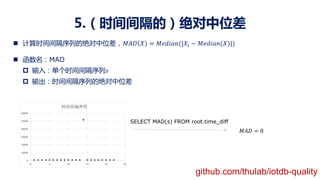

- 56. 5.（时间间隔的）绝对中位差 n 计算时间间隔序列的绝对中位差，567 8= 5$(+:)(|8" − 5$(+:)(8)|) n 函数名：MAD p 输入：单个时间间隔序列% p 输出：时间间隔序列的绝对中位差 +,- = 0 SELECT MAD(s) FROM root.time_diff github.com/thulab/iotdb-quality

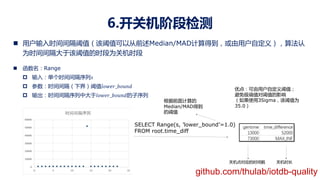

- 57. 6.开关机阶段检测 n 用户输入时间间隔阈值（该阈值可以从前述Median/MAD计算得到，或由用户自定义），算法认 为时间间隔大于该阈值的时段为关机时段 n 函数名：Range p输入：单个时间间隔序列! p 参数：时间间隔（下界）阈值"#$%&_(#)*+ p 输出：时间间隔序列中大于"#$%&_(#)*+的子序列 SELECT Range(s, ’lower_bound’=1.0) FROM root.time_diff 根据前面计算的 Median/MAD得到 的阈值 关机点对应的时间戳 关机时长 优点：可由用户自定义阈值； 避免极端值对阈值的影响 （如果使用3Sigma，该阈值为 35.0） github.com/thulab/iotdb-quality
- 58.

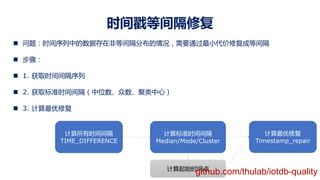

- 59. 时间戳等间隔修复 n 问题：时间序列中的数据存在非等间隔分布的情况，需要通过最小代价修复成等间隔 n 步骤： n1. 获取时间间隔序列 n 2. 获取标准时间间隔（中位数、众数、聚类中心） n 3. 计算最优修复 计算所有时间间隔 TIME_DIFFERENCE 计算标准时间间隔 Median/Mode/Cluster 计算起始时间点 计算最优修复 Timestamp_repair github.com/thulab/iotdb-quality

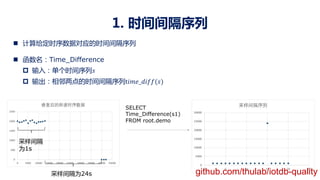

- 60. 1. 时间间隔序列 n 计算给定时序数据对应的时间间隔序列 n函数名：Time_Difference p 输入：单个时间序列% p 输出：相邻两点的时间间隔序列t+,$_(+..(%) 采样间隔 为1s 采样间隔为24s SELECT Time_Difference(s1) FROM root.demo github.com/thulab/iotdb-quality

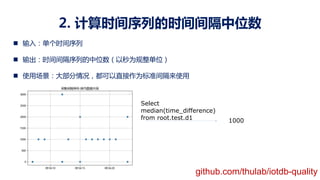

- 61. 2. 计算时间序列的时间间隔中位数 n 输入：单个时间序列 n输出：时间间隔序列的中位数（以秒为规整单位） n 使用场景：大部分情况，都可以直接作为标准间隔来使用 Select median(time_difference) from root.test.d1 1000 github.com/thulab/iotdb-quality

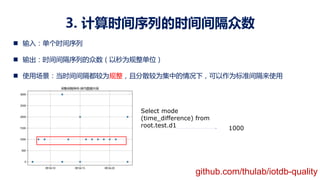

- 62. 3. 计算时间序列的时间间隔众数 n 输入：单个时间序列 n输出：时间间隔序列的众数（以秒为规整单位） n 使用场景：当时间间隔都较为规整，且分散较为集中的情况下，可以作为标准间隔来使用 Select mode (time_difference) from root.test.d1 1000 github.com/thulab/iotdb-quality
- 63. 4. 计算时间序列的时间间隔聚类中心 n 输入：单个时间序列 n输出：时间间隔序列的聚类中心(以秒为规整单位） n 使用场景：相比前两个计算方式，适合于计算采集间隔扰动明显不规整的数据集，作为标准间隔 来使用 Select Cluster (time_difference) from root.test.d1 7000 github.com/thulab/iotdb-quality

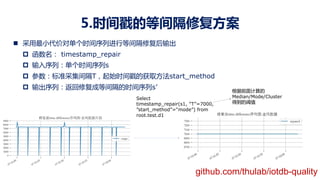

- 64. 5.时间戳的等间隔修复方案 n 采用最小代价对单个时间序列进行等间隔修复后输出 p 函数名：timestamp_repair p 输入序列：单个时间序列s p 参数：标准采集间隔T，起始时间戳的获取方法start_method p 输出序列：返回修复成等间隔的时间序列s’ Select timestamp_repair(s1, ”T”=7000, ”start_method”=“mode”) from root.test.d1 根据前面计算的 Median/Mode/Cluster 得到的阈值 github.com/thulab/iotdb-quality
- 65.

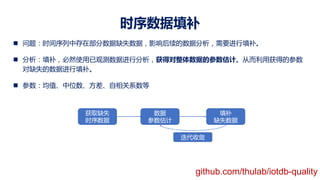

- 66. 时序数据填补 n 问题：时间序列中存在部分数据缺失数据，影响后续的数据分析，需要进行填补。 n 分析：填补，必然使用已观测数据进行分析，获得对整体数据的参数估计。从而利用获得的参数 对缺失的数据进行填补。 n参数：均值、中位数、方差、自相关系数等 获取缺失 时序数据 数据 参数估计 填补 缺失数据 迭代收敛 github.com/thulab/iotdb-quality
- 67. 1. 时序数据填补方案 n 函数名：ValueFill p输入：单个时间序列；输出：修复后的时间序列 p 参数选择：method • method=“mean”：使用未缺失数据的均值作填补值，适用于数据较平稳。 • method=“median”：使用未缺失数据的中位数作填补值。 select ValueFill(s1, “method”=“mean”) from root.test.d5.s1 github.com/thulab/iotdb-quality
- 68. 2. 时序数据填补方案 n 函数名：ValueFill p输入：单个时间序列；输出：修复后的时间序列 p 参数：method • method=“ffill”：使用缺失点的前一个观测点作为当前的填补值，适用于平稳序列。 • method=“bfill”：使用缺失点的后一个观测点作为当前的填补值，适用于平稳序列。 select ValueFill(s1, “method”=“ffill”) from root.test.d5.s1 github.com/thulab/iotdb-quality

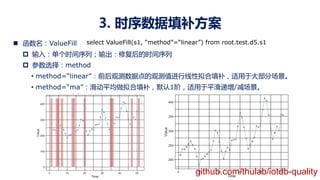

- 69. 3. 时序数据填补方案 n 函数名：ValueFill p输入：单个时间序列；输出：修复后的时间序列 p 参数选择：method • method=“linear”：前后观测数据点的观测值进行线性拟合填补，适用于大部分场景。 • method=“ma”：滑动平均做拟合填补，默认1阶，适用于平滑递增/减场景。 select ValueFill(s1, “method”=“linear”) from root.test.d5.s1 github.com/thulab/iotdb-quality

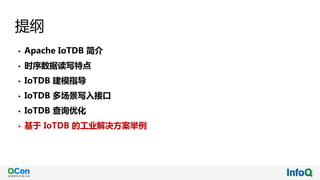

- 70. 提纲 • Apache IoTDB简介 • 时序数据读写特点 • IoTDB 建模指导 • IoTDB 多场景写入接口 • IoTDB 查询优化 • 基于 IoTDB 的工业解决方案举例

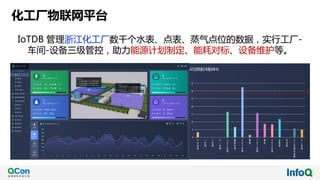

- 71.

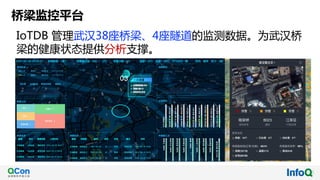

- 72.

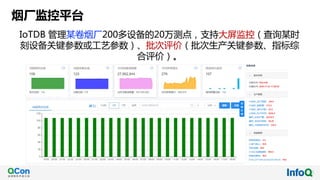

- 73.
- 74.

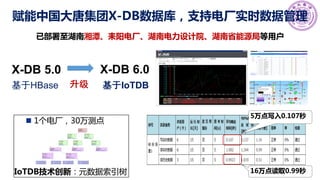

- 75.
- 76.
- 77. 建立了活跃的开源社区 100+开发者 近千人用户群 +0000 英国等 +0100德国等 +0200 俄罗斯，芬兰等 +0530 印度等 +0800 中国等 +0900 日本，韩国等 -0500 美国，加拿大等 -0600 美国等 -0700 美国，加拿大等 -0800 法国等 开发者时区分布 IoTDB培训会/开发者、用户见面会 p 2019 IoTDB & RocketMQ p 2019 IoTDB & Pulsar p 2019 IoTDB & ShardingSphere p 2020 参与 Pulsar summit p 2020 IoTDB 北京 p 2019 Apache 北美 20周年大会 p 2019 Apache 欧洲 20周年大会 p 2020 Apache 北美大会 p 2020 中国开源年会 p 2020 南京开源峰会 p 2020 CCF 中国软件大会 p 2019/2020 数字中国 p 2019 年工业互联网峰会 受邀在国际、国内大会上进行报告
- 78. 开源影响力日益凸显 p 阿里巴巴 p 东方国信 p云智慧 p … 国内龙头企业以IoTDB 设置招聘岗位 国际最热的IT监控系统Prometheus 将IoTDB作为输入源之一 （巴西开发者提供） 成为工业物联网生态中的 重要一环 工业PLC数据采集系 统与IoTDB对接 工业数据传输协议与 IoTDB对接 国外工业界用户 （德国）开展培训 开源中国年度 最受欢迎开源项目 Apache 二十周年大会 上被Apache委员报告 国际著名数据库 软件库收录

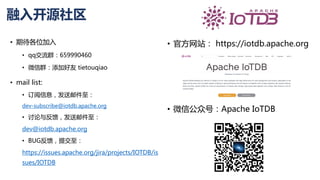

- 79. 融入开源社区 • 期待各位加入 • qq交流群：659990460 •微信群：添加好友 tietouqiao • mail list: • 订阅信息，发送邮件至： dev-subscribe@iotdb.apache.org • 讨论与反馈，发送邮件至： dev@iotdb.apache.org • BUG反馈，提交至： https://issues.apache.org/jira/projects/IOTDB/is sues/IOTDB • 官方网站： https://iotdb.apache.org • 微信公众号：Apache IoTDB
