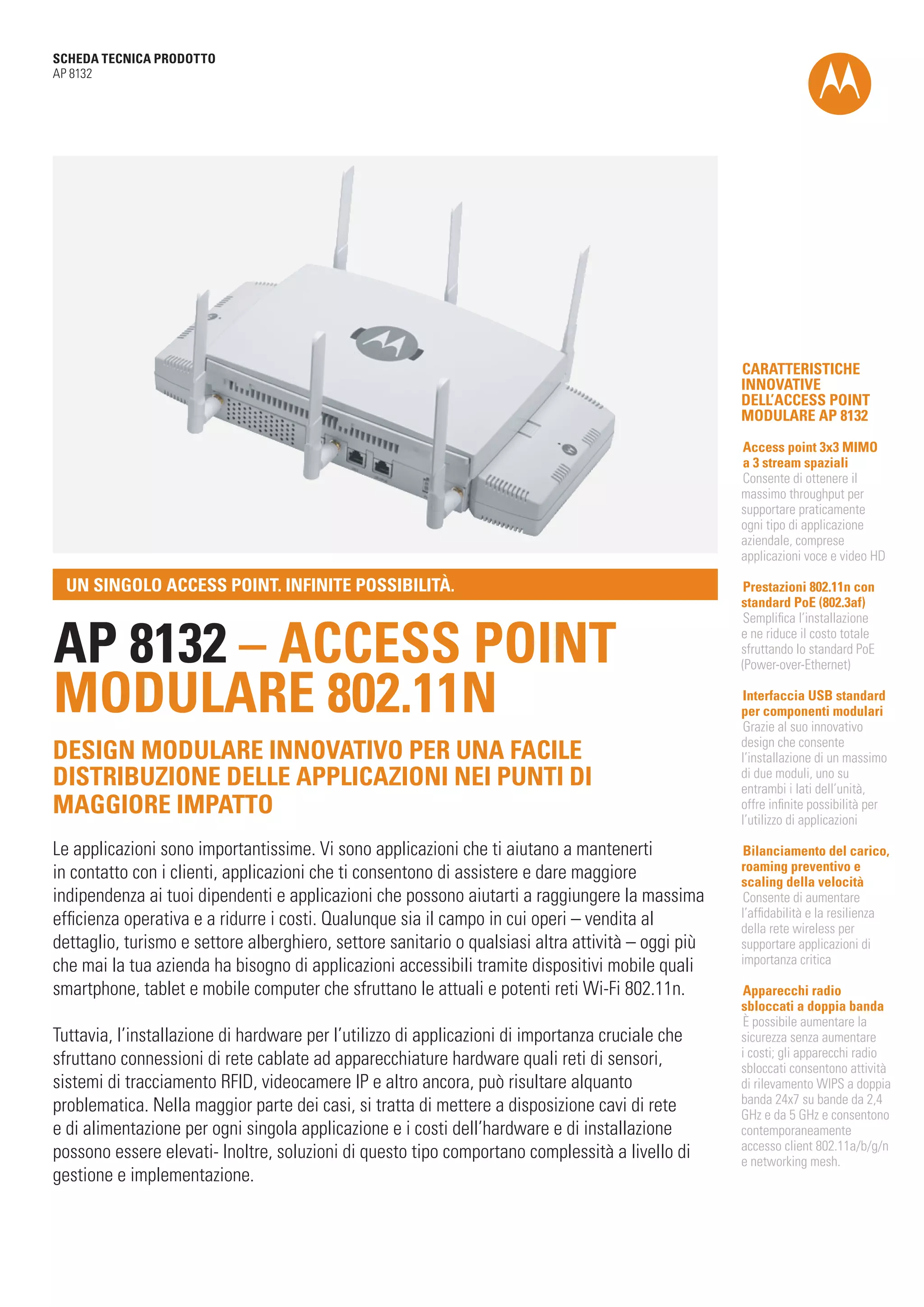

L'access point modulare AP 8132 offre prestazioni elevate grazie a una tecnologia 3x3 MIMO e supporta fino a 450 Mbps per canale, ottimizzando la connettività per applicazioni aziendali critiche. La sua architettura modulare consente l'installazione di moduli aggiuntivi per ampliare le funzionalità e ridurre i costi di implementazione, sfruttando il Power over Ethernet (PoE). Inoltre, il dispositivo assicura un'elevata sicurezza grazie a funzionalità avanzate e conformità con le normative settoriali.

1. CARATTERISTICHE
INNOVATIVE
DELL’ACCESS POINT
MODULARE AP 8132
Access point 3x3 MIMO
a 3 stream spaziali
Consente di ottenere il
massimo throughput per
supportare praticamente
ogni tipo di applicazione
aziendale, comprese
applicazioni voce e video HD
Prestazioni 802.11n con
standard PoE (802.3af)
Semplifica l’installazione
e ne riduce il costo totale
sfruttando lo standard PoE
(Power-over-Ethernet)
Interfaccia USB standard
per componenti modulari
Grazie al suo innovativo
design che consente
l’installazione di un massimo
di due moduli, uno su
entrambi i lati dell’unità,
offre infinite possibilità per
l’utilizzo di applicazioni
Bilanciamento del carico,
roaming preventivo e
scaling della velocità
Consente di aumentare
l’affidabilità e la resilienza
della rete wireless per
supportare applicazioni di
importanza critica
Apparecchi radio
sbloccati a doppia banda
È possibile aumentare la
sicurezza senza aumentare
i costi; gli apparecchi radio
sbloccati consentono attività
di rilevamento WIPS a doppia
banda 24x7 su bande da 2,4
GHz e da 5 GHz e consentono
contemporaneamente
accesso client 802.11a/b/g/n
e networking mesh.
UN SINGOLO ACCESS POINT. INFINITE POSSIBILITÀ.
DESIGN MODULARE INNOVATIVO PER UNA FACILE
DISTRIBUZIONE DELLE APPLICAZIONI NEI PUNTI DI
MAGGIORE IMPATTO
Le applicazioni sono importantissime. Vi sono applicazioni che ti aiutano a mantenerti
in contatto con i clienti, applicazioni che ti consentono di assistere e dare maggiore
indipendenza ai tuoi dipendenti e applicazioni che possono aiutarti a raggiungere la massima
efficienza operativa e a ridurre i costi. Qualunque sia il campo in cui operi – vendita al
dettaglio, turismo e settore alberghiero, settore sanitario o qualsiasi altra attività – oggi più
che mai la tua azienda ha bisogno di applicazioni accessibili tramite dispositivi mobile quali
smartphone, tablet e mobile computer che sfruttano le attuali e potenti reti Wi-Fi 802.11n.
Tuttavia, l’installazione di hardware per l’utilizzo di applicazioni di importanza cruciale che
sfruttano connessioni di rete cablate ad apparecchiature hardware quali reti di sensori,
sistemi di tracciamento RFID, videocamere IP e altro ancora, può risultare alquanto
problematica. Nella maggior parte dei casi, si tratta di mettere a disposizione cavi di rete
e di alimentazione per ogni singola applicazione e i costi dell’hardware e di installazione
possono essere elevati- Inoltre, soluzioni di questo tipo comportano complessità a livello di
gestione e implementazione.
AP 8132 – ACCESS POINT
MODULARE 802.11N
SCHEDA TECNICA PRODOTTO
AP 8132

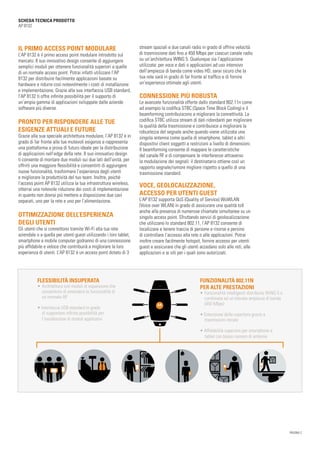

2. SCHEDA TECNICA PRODOTTO
AP 8132
PAGINA 2
FLESSIBILITÀ INSUPERATA
• Architettura con moduli di espansione che
consentono di estendere le funzionalità di
un normale AP
• Interfaccia USB standard in grado
di supportare infinite possibilità per
l’installazione di moduli applicativi
FUNZIONALITÀ 802.11N
PER ALTE PRESTAZIONI
• Funzionalità intelligenti distribuite WiNG 5 e
combinate ad un’elevata ampiezza di banda
(450 Mbps)
• Estensione della copertura grazie a
trasmissioni mirate
• Affidabilità superiore per smartphone e
tablet con basso numero di antenne
IL PRIMO ACCESS POINT MODULARE
L’AP 8132 è il primo access point modulare introdotto sul
mercato. Il suo innovativo design consente di aggiungere
semplici moduli per ottenere funzionalità superiori a quelle
di un normale access point. Potrai infatti utilizzare l’AP
8132 per distribuire facilmente applicazioni basate su
hardware e ridurre così notevolmente i costi di installazione
e implementazione. Grazie alla sua interfaccia USB standard,
l’AP 8132 ti offre infinite possibilità per il supporto di
un’ampia gamma di applicazioni sviluppate dalle aziende
software più diverse.
PRONTO PER RISPONDERE ALLE TUE
ESIGENZE ATTUALI E FUTURE
Grazie alla sua speciale architettura modulare, l’AP 8132 è in
grado di far fronte alle tue mutevoli esigenze e rappresenta
una piattaforma a prova di futuro ideale per la distribuzione
di applicazioni nell’edge della rete. Il suo innovativo design
ti consente di montare due moduli sui due lati dell’unità, per
offrirti una maggiore flessibilità e consentirti di aggiungere
nuove funzionalità, trasformare l’esperienza degli utenti
e migliorare la produttività del tuo team. Inoltre, poiché
l’access point AP 8132 utilizza la tua infrastruttura wireless,
otterrai una notevole riduzione dei costi di implementazione
in quanto non dovrai più mettere a disposizione due cavi
separati, uno per la rete e uno per l’alimentazione.
OTTIMIZZAZIONE DELL’ESPERIENZA
DEGLI UTENTI
Gli utenti che si connettono tramite Wi-Fi alla tua rete
aziendale o a quella per utenti guest utilizzando i loro tablet,
smartphone e mobile computer godranno di una connessione
più affidabile e veloce che contribuirà a migliorare la loro
esperienza di utenti. L’AP 8132 è un access point dotato di 3
stream spaziali e due canali radio in grado di offrire velocità
di trasmissione dati fino a 450 Mbps per ciascun canale radio
su un’architettura WING 5. Qualunque sia l’applicazione
utilizzata: per voce e dati o applicazioni ad uso intensivo
dell’ampiezza di banda come video HD, sarai sicuro che la
tua rete sarà in grado di far fronte al traffico e di fornire
un’esperienza ottimale agli utenti.
CONNESSIONE PIÙ ROBUSTA
Le avanzate funzionalità offerte dallo standard 802.11n come
ad esempio la codifica STBC (Space Time Block Coding) e il
beamforming contribuiscono a migliorare la connettività. La
codifica STBC utilizza stream di dati ridondanti per migliorare
la qualità della trasmissione e contribuisce a migliorare la
robustezza del segnale anche quando viene utilizzata una
singola antenna come quella di smartphone, tablet e altri
dispositivi client soggetti a restrizioni a livello di dimensioni.
Il beamforming consente di mappare le caratteristiche
del canale RF e di compensare le interferenze attraverso
la modulazione dei segnali: il destinatario ottiene così un
rapporto segnale/rumore migliore rispetto a quello di una
trasmissione standard.
VOCE, GEOLOCALIZZAZIONE,
ACCESSO PER UTENTI GUEST
L’AP 8132 supporta QoS (Quality of Service) WoWLAN
(Voice over WLAN) in grado di assicurare una qualità toll
anche alla presenza di numerose chiamate simultanee su un
singolo access point. Sfruttando servizi di geolocalizzazione
che utilizzano lo standard 802.11, l’AP 8132 consente di
localizzare e tenere traccia di persone e risorse e persino
di controllare l’accesso alla rete o alle applicazioni. Potrai
inoltre creare facilmente hotspot, fornire accesso per utenti
guest e assicurare che gli utenti accedano solo alle reti, alle
applicazioni e ai siti per i quali sono autorizzati.

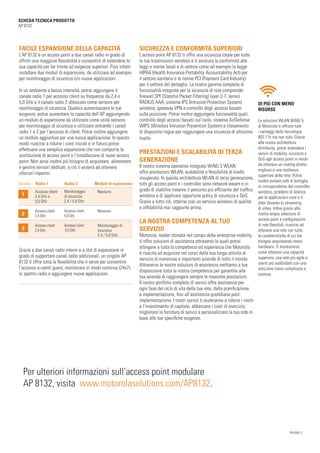

3. FACILE ESPANSIONE DELLA CAPACITÀ
L’AP 8132 è un access point a due canali radio in grado di
offrirti una maggiore flessibilità e consentirti di estendere la
sua capacità per far fronte ad esigenze superiori. Puoi infatti
installare due moduli di espansione, da utilizzare ad esempio
per monitoraggio di sicurezza e/o nuove applicazioni.
In un ambiente a bassa intensità, potrai aggiungere il
canale radio 1 per accesso client su frequenze da 2,4 o
5,0 GHz e il canale radio 2 sbloccato come sensore per
monitoraggio di sicurezza. Qualora aumentassero le tue
esigenze, potrai aumentare la capacità dell’AP aggiungendo
un modulo di espansione da utilizzare come unità sensore
per monitoraggio di sicurezza e utilizzare entrambi i canali
radio 1 e 2 per l’accesso di client. Potrai inoltre aggiungere
un modulo aggiuntivo per una nuova applicazione. In questo
modo riuscirai a ridurre i costi iniziali e in futuro potrai
effettuare una semplice espansione che non comporta la
sostituzione di access point o l’installazione di nuovi access
point. Non avrai inoltre più bisogno di acquistare, alimentare
e gestire sensori dedicati, e ciò ti aiuterà ad ottenere
ulteriori risparmi.
Grazie a due canali radio interni e a slot di espansione in
grado di supportare canali radio addizionali, un singolo AP
8132 ti offre tutta la flessibilità che ti serve per consentire
l’accesso a utenti guest, monitorare in modo continuo (24x7)
lo spettro radio e aggiungere nuove applicazioni.
SCHEDA TECNICA PRODOTTO
AP 8132
PAGINA 3
SICUREZZA E CONFORMITÀ SUPERIORI
L’access point AP 8132 ti offre una sicurezza totale per tutte
le tue trasmissioni wireless e ti assicura la conformità alle
leggi e norme locali e di settore come ad esempio la legge
HIPAA (Health Insurance Portability Accountability Act) per
il settore sanitario e le norme PCI (Payment Card Industry)
per il settore del dettaglio. La nostra gamma completa di
funzionalità integrate per la sicurezza di rete comprende:
firewall SPF (Stateful Packet Filtering) layer 2-7, servizi
RADIUS AAA, sistema IPS (Intrusion Protection System)
wireless, gateway VPN e controllo degli accessi basato
sulla posizione. Potrai inoltre aggiungere funzionalità quali:
controllo degli accessi basato sul ruolo, sistema AirDefense
WIPS (Wireless Intrusion Prevention System) e rilevamento
di dispositivi rogue per raggiungere una sicurezza di altissimo
livello.
PRESTAZIONI E SCALABILITÀ DI TERZA
GENERAZIONE
Il nostro sistema operativo integrato WiNG 5 WLAN
offre prestazioni WLAN, scalabilità e flessibilità di livello
insuperato. In questa architettura WLAN di terza generazione,
tutti gli access point e i controller sono network-aware e in
grado di stabilire insieme il percorso più efficiente del traffico
wireless e di applicare opportune policy di sicurezza e QoS.
Grazie a tutto ciò, otterrai così un servizio wireless di qualità
e affidabilità mai raggiunte prima.
LA NOSTRA COMPETENZA AL TUO
SERVIZIO
Motorola, leader stimata nel campo della enterprise mobility,
ti offre soluzioni di assistenza attraverso le quali potrai
attingere a tutta la competenza ed esperienza che Motorola
è riuscita ad acquisire nel corso della sua lunga attività al
servizio di numerose e importanti aziende di tutto il mondo.
Attraverso le nostre soluzioni di assistenza mettiamo a tua
disposizione tutta la nostra competenza per garantire alla
tua azienda di raggiungere sempre le massime prestazioni.
Il nostro portfolio completo di servizi offre assistenza per
ogni fase del ciclo di vita della tua rete, dalla pianificazione
e implementazione, fino all’assistenza quotidiana post-
implementazione. I nostri servizi ti aiuteranno a ridurre i rischi
e l’investimento di capitale, abbassare i costi di esercizio,
migliorare la fornitura di servizi e personalizzare la tua rete in
base alle tue specifiche esigenze.
DI PIÙ CON MENO
RISORSE
Le soluzioni WLAN WiNG 5
di Motorola ti offrono tutti
i vantaggi della tecnologia
802.11n ma non solo. Grazie
alla nostra architettura
distribuita, potrai estendere i
servizi di mobility, sicurezza e
QoS agli access point in modo
da ottenere un routing diretto
migliore e una resilienza
superiore della rete. Potrai
inoltre evitare colli di bottiglia
in corrispondenza del controller
wireless, problemi di latenza
per le applicazioni voce e il
jitter durante lo streaming
di video. Infine grazie alla
nostra ampia selezione di
access point e configurazioni
di rete flessibili, riuscirai ad
ottenere una rete con tutte
le caratteristiche di cui hai
bisogno acquistando meno
hardware. Ti mostreremo
come ottenere una capacità
superiore, una rete più agile e
utenti più soddisfatti con una
soluzione meno complicata e
costosa.
Opzione Radio 1 Radio 2 Modulo di espansione
1
2
3
Accesso client
2,4 GHz o
5,0 GHz
Accesso client
2,4 GHz
Accesso client
2,4 GHz
Monitoraggio
di sicurezza
2,4 / 5,0 GHz
Accesso client
5,0 GHz
Accesso client
5,0 GHz
Nessuno
Nessuno
Monitoraggio di
sicurezza
2,4 / 5,0 GHz
Per ulteriori informazioni sull’access point modulare
AP 8132, visita www.motorolasolutions.com/AP8132.

4. SCHEDA TECNICA PRODOTTO
AP 8132
PAGINA 4
CARATTERISTICHE TECNICHE
CARATTERISTICHE 802.11N
• 3X3 MIMO con 3 stream spaziali
• Canali da 20 MHz e 40 MHz
• Velocità dati 450 Mbps per ciascun canale radio
• Aggregazione di pacchetti (AMSDU, AMPDU)
• Distanziamento interfaccia minore
• 802.11 DFS
• Risparmio energetico MIMO (statico e dinamico)
• Codifica FEC (Forward Error Correction) avanzata: STBC, LDPC
• Radio USB 2x2 a doppia banda (prossimamente disponibile) sulla porta di
espansione per funzionamento a tre canali radio
• Funzionalità per antenne intelligenti con beamforming di trasmissione
CARATTERISTICHE E PRESTAZIONI
Dimensioni 22,9 cm x 15,2 cm x 4,1 cm (larg. x prof. x alt.)
Peso 1,45 kg
Carcassa Carcassa metallica omologata per controsoffitti
(UL2043)
Montaggio Non sono richiesti altri componenti per il
montaggio
Configurazioni Dietro controsoffitto, su soffitto o parete
Spie di attività LED 2 LED sulla parte superiore, 2 LED sulla parte
inferiore
Uplink 2 porte (GE1, GE2) autorilevamento 10/100/1000
Base-T Ethernet; 802.3at su porta LAN GE1
Connettori antenne Sei RP-SMA
Porta console Porta console RJ45
CONDIZIONI AMBIENTALI DI UTILIZZO
Temperatura di esercizio Da 0°C a 50°C
Umidità di esercizio Da 5% a 95% UR (senza condensazione)
Scarica elettrostatica 15 kv aria, 8kv contatto
ALIMENTAZIONE
Tensione di esercizio 36-57 V cc
Corrente di esercizio 270 mA @ 48V in modalità 802.3af,
438mA @ 48V in modalità 802.3at, valori tipici
Supporto PoE integrato 802.3at, anche modalità di funzionamento 802.3af
Alimentazione ausiliaria Alimentazione ausiliaria cc: 30W (625 mA @ 48V)
CARATTERISTICHE DI NETWORKING
Layer 2 e Layer 3 Routing Layer 3, 802.1q, DynDNS, DHCP server/
client, BOOTP client, PPPoE e LLDP
Sicurezza Firewall SPI, filtraggio IP, NAT, 802.1x, 802.11i,
WPA2, rilevamento di dispositivi rogue a tripla
metodologia WPA: rilevamento WIPS a doppia
banda 24x7, MU-assisted, IDS interno e accesso
sicuro per utenti guest (hotspot)
Quality of Service (QoS) WMM, WMM-UAPSD, 802.1p, Diffserv e TOS
CARATTERISTICHE RADIO
Mezzo wireless DSSS (Direct Sequence Spread Spectrum), OFDM
(Orthogonal Frequency Division Multiplexing) e
multiplexing spaziale (MIMO)
Standard di networking IEEE 802.11a/b/g/n, 802.11d e 802.11i WPA2,
WMM e WMM-UAPSD
Velocità dati supportate 802.11b/g: 1, 2, 5,5,11, 6, 9, 12, 18, 24, 36, 48 e 54 Mbps
802.11a: 6, 9, 12, 18, 24, 36, 48 e 54 Mbps
802.11n: MCS 0-23 fino a 450 Mbps
Canali utilizzati Banda 2,4 GHz: da canale 1 a canale 13;
banda 5,2 GHz: da canale 36 a canale 165
(* i canali disponibili dipendono dalle restrizioni in
vigore a livello locale).
AP 8132
Potenza di trasmissione 2,4 GHz: 23 dBm
massima disponibile 5,2 GHz: 20 dBm
per catena (condotta)
Potenza di trasmissione 2,4 GHz: 27,7 dBm
massima disponibile per AP 5,2 GHz: 24,7 dBm
(composita, antenna 0dBi)
Configurazione antenne 3x3 MIMO (trasmissione/ricezione su tutte le tre
antenne) e modalità ecologica (selezione dinamica
delle antenne)
Regolazione potenza Incrementi di 1 dB da 0 dBm a massimo
di trasmissione
Frequenze di esercizio Da 2412 a 2472 Mhz, da 5180 a 5825 MHz
CONFORMITÀ ALLE NORMATIVE
Certificazione UL / cUL 60950-1, IEC / EN60950-1, UL2043, RoHS
sicurezza prodotto
Omologazioni FCC (USA), IC (Canada), CE (Europa), Cina, Australia
canali radio
Numero parte modulo MOD-8132-6001S-WW
radio sensore
MOTOROLA, MOTO, MOTOROLA SOLUTIONS e il logo della M stilizzata sono marchi commerciali o registrati di Motorola Trademark Holdings LLC
e sono utilizzati su licenza. Tutti gli altri marchi commerciali sono di proprietà dei rispettivi titolari. ©2012 Motorola, Inc. Tutti i diritti riservati.
