Android NFC P2P模式開發
Android Application Development of NFC Peer-to-Peer Mode
Chun-Kai Wang (王雋凱)
IDSL - Dept. of IM - NTUST

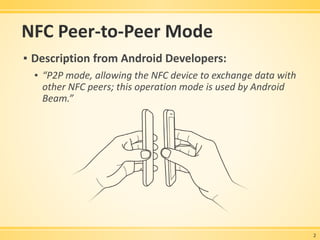

NFC Peer-to-Peer Mode
▪ Description from Android Developers:
▪ “P2P mode, allowing the NFC device to exchange data with
other NFC peers; this operation mode is used by Android
Beam.”
2
Android Beam
▪ NFC P2P 模式是指兩個 NFC 裝置在接近彼此時完成資料的交換。
▪ 在 Android API 14+ 後,將兩個 Android 裝置之間透過 P2P 傳輸資料稱
為 Beam。
3
How to use Android Beam?
▪ 必須開啟手機的 Android Beam 功能。
▪ 要實現 Beam NDEF 訊息的應用程式 (發送端) 必須在前台,
不能是後台服務,不能處在螢幕鎖定狀態。
▪ 要接收 Beam 訊息的手機 (接收端),其螢幕不能處在螢幕
鎖定狀態。
▪ 要在 Android 手機裝置中完成 Beam 功能,其手機系統版
本必須是 API 14+。
▪ 兩個手機在進行彼此接近實現 Beam 功能時,Android 手
機畫面會顯示「Touch to Beam」,此時,使用者應該觸碰
需要 Beam NDEF 訊息的裝置。
4
Beaming NDEF Messages
▪ 使用 NfcAdapter 物件提供的兩種方法實現 Beam 功能。
▪ setNdefPushMessage()
1. 建立 NdefMessage 物件。
2. 呼叫 setNdefPushMessage() 傳入 NdefMessage 物件
▪ setNdefPushMessageCallback()
1. 在 Activity 中實作 CreateNdefMessageCallback 介面。
2. 呼叫 setNdefPushMessageCallback() 方法。
3. 在回呼函式 (createNdefMessage(NfcEvent)) 中實現 Beam Data。
5
• enableForegroundNdefPush() & disableForegroundNdefPush()
• 在 API 10 中加入 Android NFC P2P 方法,該方法已經在 API 14 被標示為
@Deprecated,被 setNdefPushMessage() 所取代。
• 可使用此方法支援較舊版本的Android NFC 裝置 (API 10 ~ 13)。

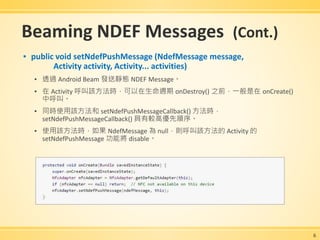

Beaming NDEF Messages (Cont.)
▪ public void setNdefPushMessage (NdefMessage message,
Activity activity, Activity... activities)
▪ 透過 Android Beam 發送靜態 NDEF Message。
▪ 在 Activity 呼叫該方法時,可以在生命週期 onDestroy() 之前,一般是在 onCreate()
中呼叫。
▪ 同時使用該方法和 setNdefPushMessageCallback() 方法時,
setNdefPushMessageCallback() 具有較高優先順序。
▪ 使用該方法時,如果 NdefMessage 為 null,則呼叫該方法的 Activity 的
setNdefPushMessage 功能將 disable。
6

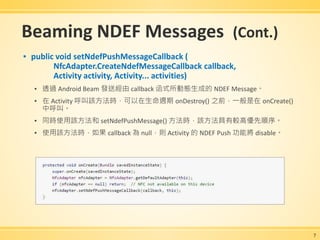

Beaming NDEF Messages (Cont.)
▪ public void setNdefPushMessageCallback (
NfcAdapter.CreateNdefMessageCallback callback,
Activity activity, Activity... activities)
▪ 透過 Android Beam 發送經由 callback 函式所動態生成的 NDEF Message。
▪ 在 Activity 呼叫該方法時,可以在生命週期 onDestroy() 之前,一般是在 onCreate()
中呼叫。
▪ 同時使用該方法和 setNdefPushMessage() 方法時,該方法具有較高優先順序。
▪ 使用該方法時,如果 callback 為 null,則 Activity 的 NDEF Push 功能將 disable。
7

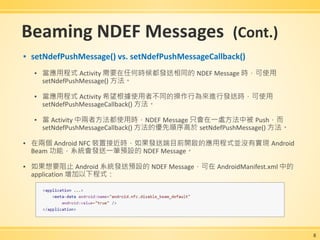

Beaming NDEF Messages (Cont.)
▪ setNdefPushMessage() vs. setNdefPushMessageCallback()
▪ 當應用程式 Activity 需要在任何時候都發送相同的 NDEF Message 時,可使用
setNdefPushMessage() 方法。
▪ 當應用程式 Activity 希望根據使用者不同的操作行為來進行發送時,可使用
setNdefPushMessageCallback() 方法。
▪ 當 Activity 中兩者方法都使用時,NDEF Message 只會在一處方法中被 Push,而
setNdefPushMessageCallback() 方法的優先順序高於 setNdefPushMessage() 方法。
▪ 在兩個 Android NFC 裝置接近時,如果發送端目前開啟的應用程式並沒有實現 Android
Beam 功能,系統會發送一筆預設的 NDEF Message。
▪ 如果想要阻止 Android 系統發送預設的 NDEF Message,可在 AndroidManifest.xml 中的
application 增加以下程式:
8

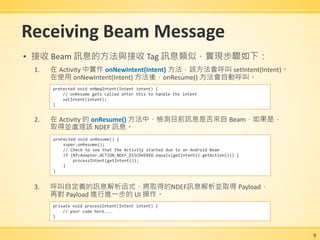

Receiving Beam Message
▪ 接收 Beam 訊息的方法與接收 Tag 訊息類似,實現步驟如下:
1. 在 Activity 中實作 onNewIntent(Intent) 方法,該方法會呼叫 setIntent(Intent)。
在使用 onNewIntent(Intent) 方法後,onResume() 方法會自動呼叫。
2. 在 Activity 的 onResume() 方法中,檢測目前訊息是否來自 Beam,如果是,
取得並處理該 NDEF 訊息。
3. 呼叫自定義的訊息解析函式,將取得的NDEF訊息解析並取得 Payload,
再對 Payload 進行進一步的 UI 操作。
9
protected void onNewIntent(Intent intent) {
// onResume gets called after this to handle the intent
setIntent(intent);
}
protected void onResume() {
super.onResume();
// Check to see that the Activity started due to an Android Beam
if (NfcAdapter.ACTION_NDEF_DISCOVERED.equals(getIntent().getAction())) {
processIntent(getIntent());
}
}
private void processIntent(Intent intent) {
// your code here...
}

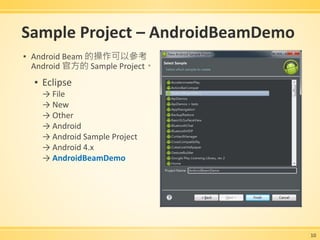

Sample Project – AndroidBeamDemo
▪ Android Beam 的操作可以參考
Android 官方的 Sample Project。
▪ Eclipse
→ File
→ New
→ Other
→ Android
→ Android Sample Project
→ Android 4.x
→ AndroidBeamDemo
10
Thank You!
