Android アプリ開発で使われる “アクティビティ” 概念をわかりやすく解説します。 複雑な技術概念を図解説明するための手法としても参考にしてください。

1. Android ”アクティビティ” 概念の図解説明
アイデアクラフト 開米瑞浩
http://ideacraft.jp
最終更新： 2015-0505

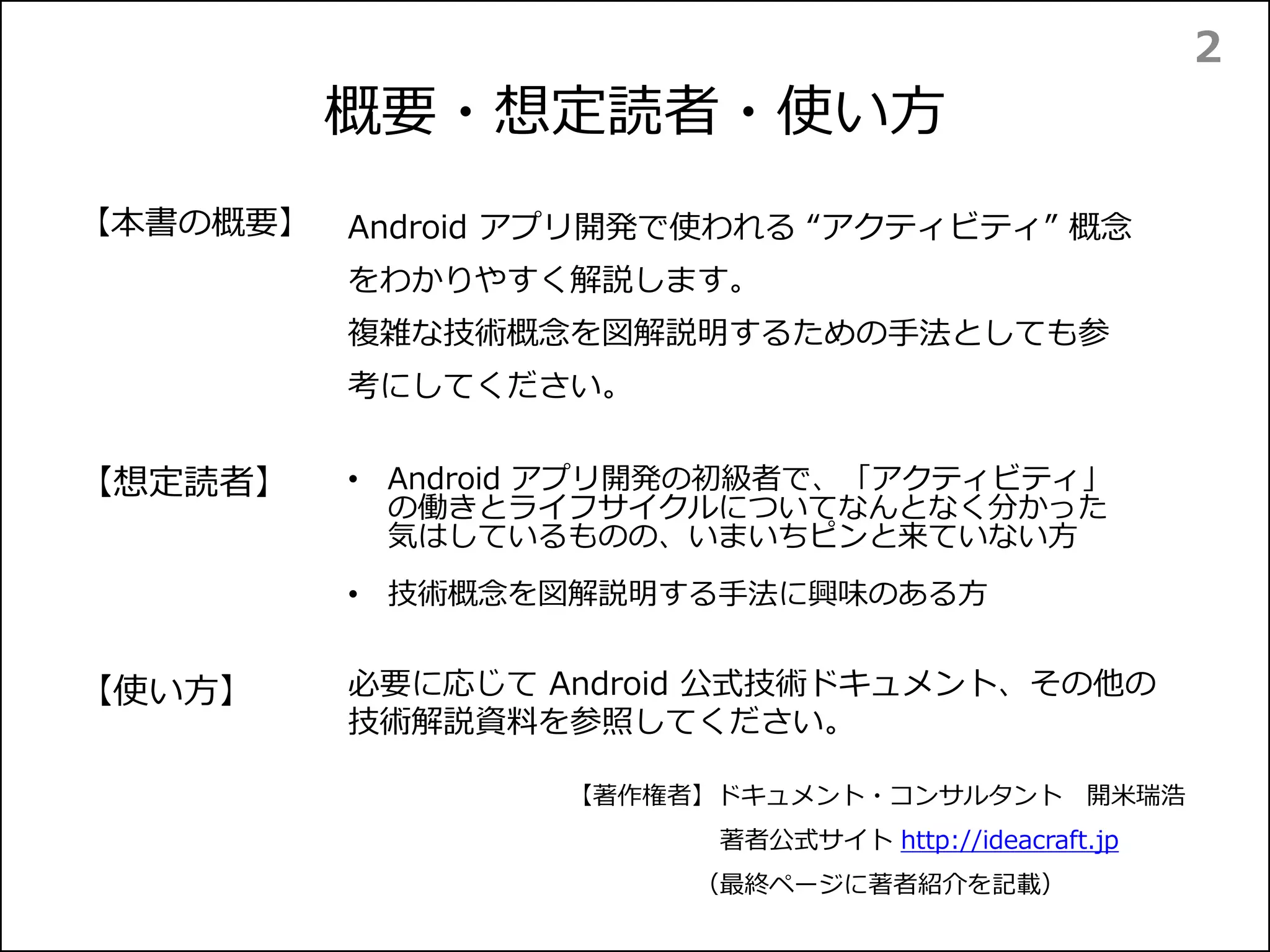

2. 概要・想定読者・使い方
Android アプリ開発で使われる “アクティビティ” 概念
をわかりやすく解説します。
複雑な技術概念を図解説明するための手法としても参
考にしてください。
必要に応じて Android 公式技術ドキュメント、その他の
技術解説資料を参照してください。
• Android アプリ開発の初級者で、「アクティビティ」
の働きとライフサイクルについてなんとなく分かった
気はしているものの、いまいちピンと来ていない方
• 技術概念を図解説明する手法に興味のある方
【著作権者】ドキュメント・コンサルタント 開米瑞浩
著者公式サイト http://ideacraft.jp
（最終ページに著者紹介を記載）
【使い方】
【本書の概要】
【想定読者】
2

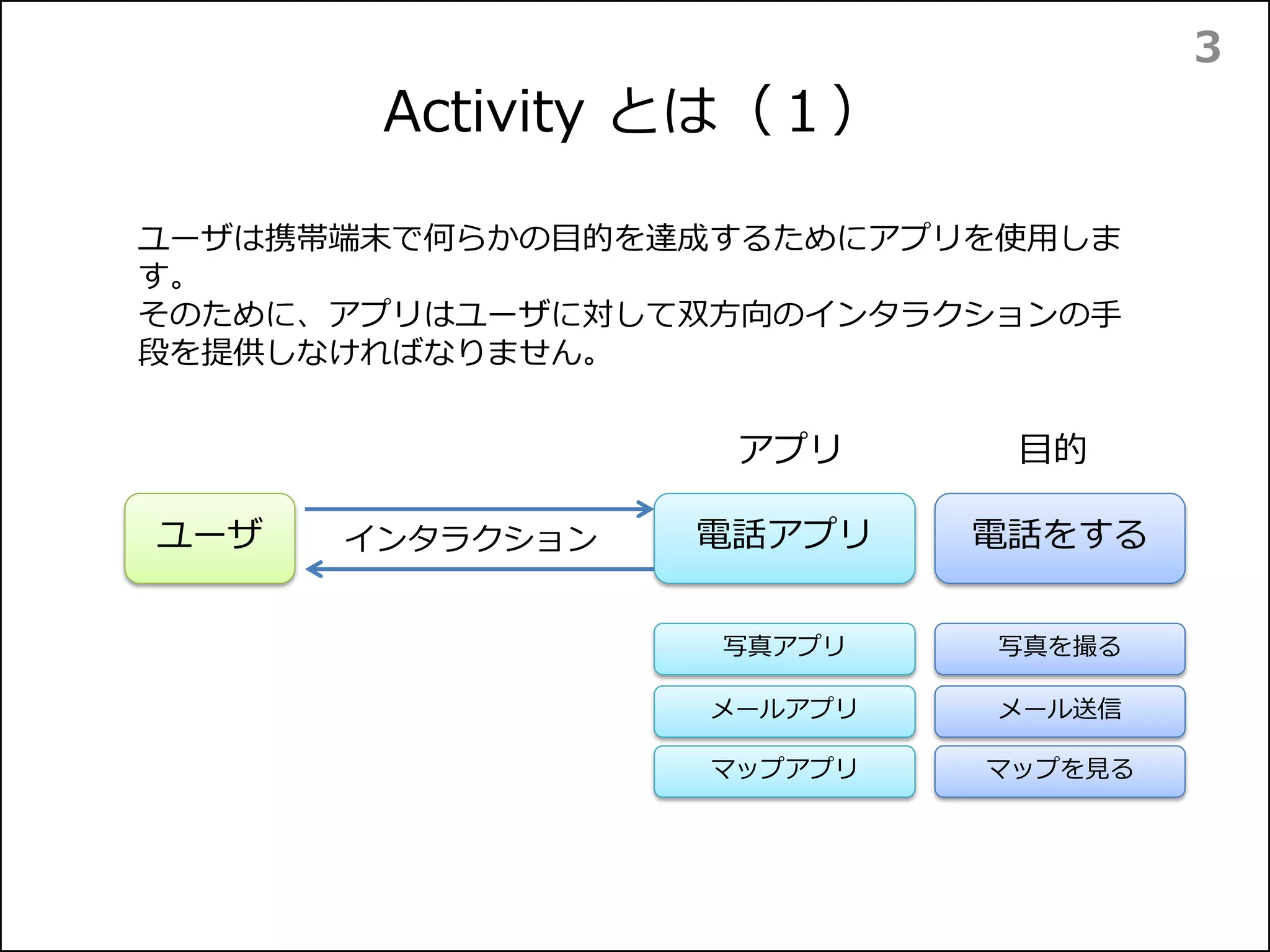

3. Activity とは（１）
3
ユーザ 電話をする
写真を撮る
メール送信
マップを見る
電話アプリ
写真アプリ
メールアプリ
マップアプリ
ユーザは携帯端末で何らかの目的を達成するためにアプリを使用しま
す。
そのために、アプリはユーザに対して双方向のインタラクションの手
段を提供しなければなりません。
インタラクション
目的アプリ

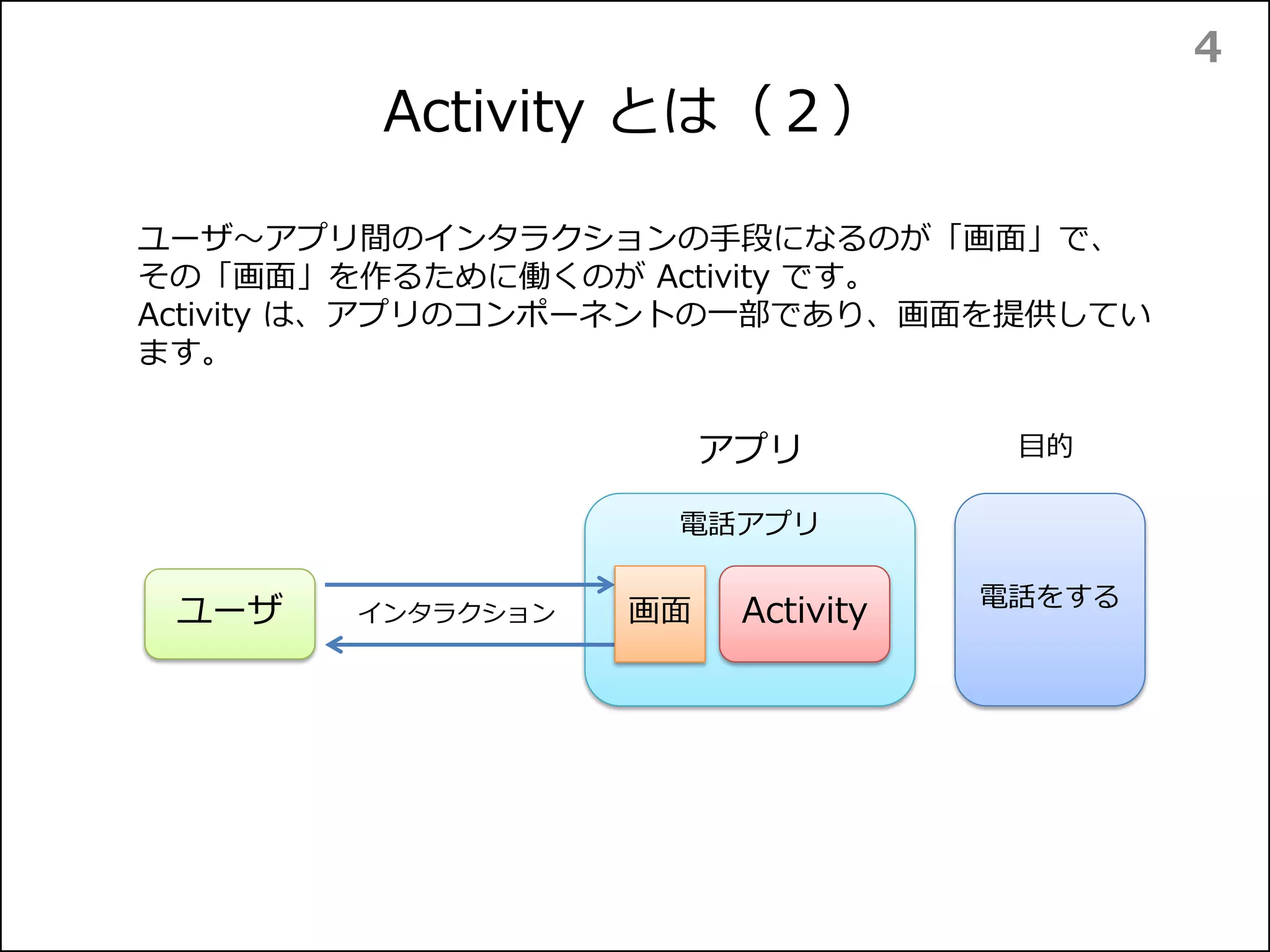

4. Activity とは（２）
4
ユーザ 電話をする
電話アプリ
ユーザ～アプリ間のインタラクションの手段になるのが「画面」で、
その「画面」を作るために働くのが Activity です。
Activity は、アプリのコンポーネントの一部であり、画面を提供してい
ます。
目的アプリ
Activity画面インタラクション

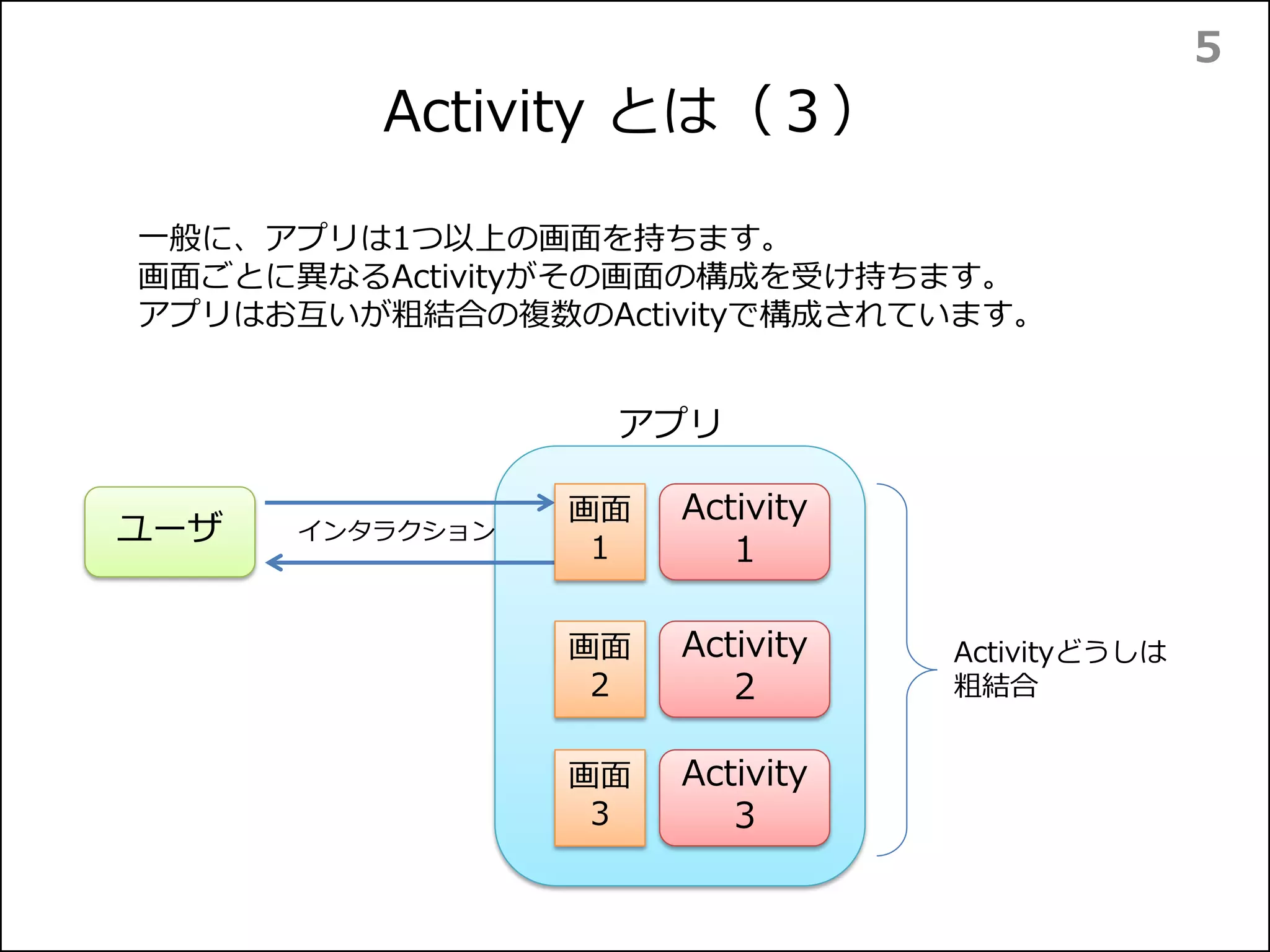

5. Activity とは（３）
5
ユーザ
一般に、アプリは1つ以上の画面を持ちます。
画面ごとに異なるActivityがその画面の構成を受け持ちます。
アプリはお互いが疎結合の複数のActivityで構成されています。
アプリ
Activity
１
画面
１
インタラクション
Activity
２
画面
２
Activity
３
画面
３
Activityどうしは
疎結合

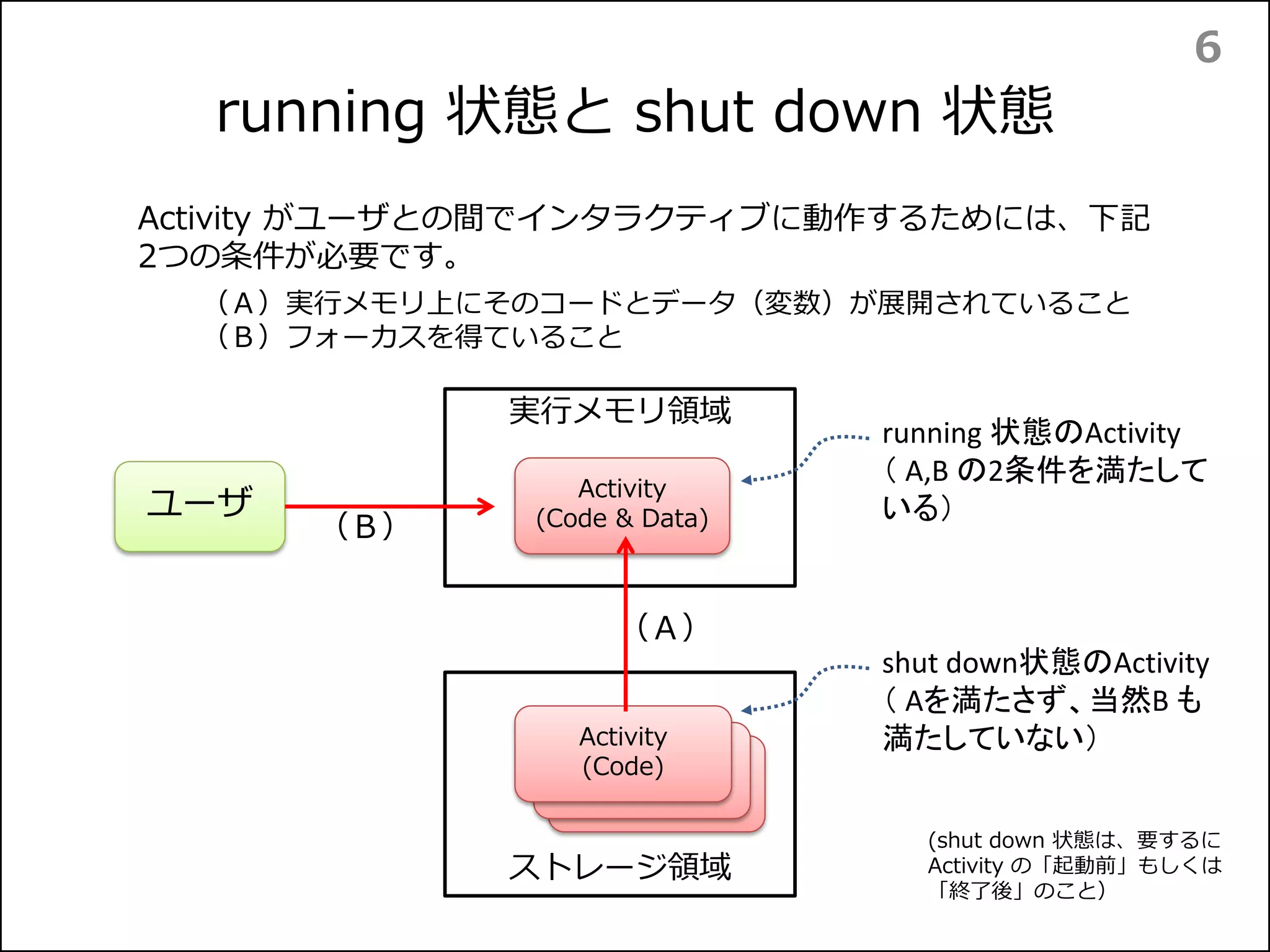

6. ストレージ領域
Activity が動作するための条件
6
Activity がユーザとの間でインタラクティブに動作するためには、下記
2つの条件が必要です。
（Ａ）実行メモリ上にそのコードとデータ（変数）が展開されていること
（Ｂ）フォーカスを得ていること
ActivityActivity
Activity
(Code)
実行メモリ領域
Activity
(Code & Data)ユーザ
（Ａ）
（Ｂ）
実行中のActivity
（ A,B の2条件を満たして
いる）
起動前のActivity
（ Aを満たさず、当然B も
満たしていない）

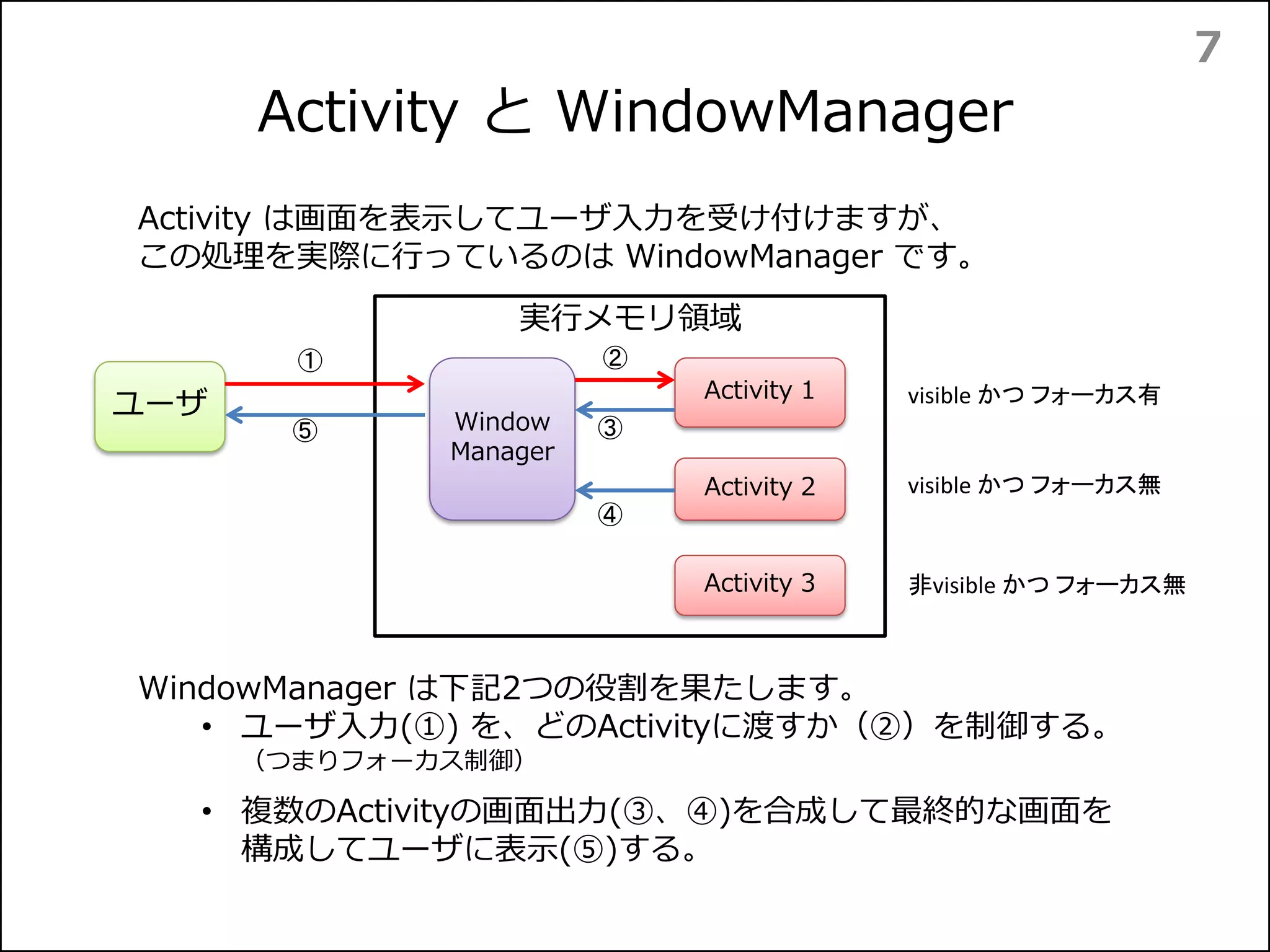

7. Activity と WindowManager
7
Activity は画面を表示してユーザ入力を受け付けますが、
この処理を実際に行っているのは WindowManager です。
実行メモリ領域
Activity 1
ユーザ
Window
Manager
Activity 2
Activity 3
visible かつ フォーカス有
visible かつ フォーカス無
非visible かつ フォーカス無
① ②
⑤ ③
④
WindowManager は下記2つの役割を果たします。
• ユーザ入力(①) を、どのActivityに渡すか（②）を制御する。
（つまりフォーカス制御）
• 複数のActivityの画面出力(③、④)を合成して最終的な画面を
構成してユーザに表示(⑤)する。

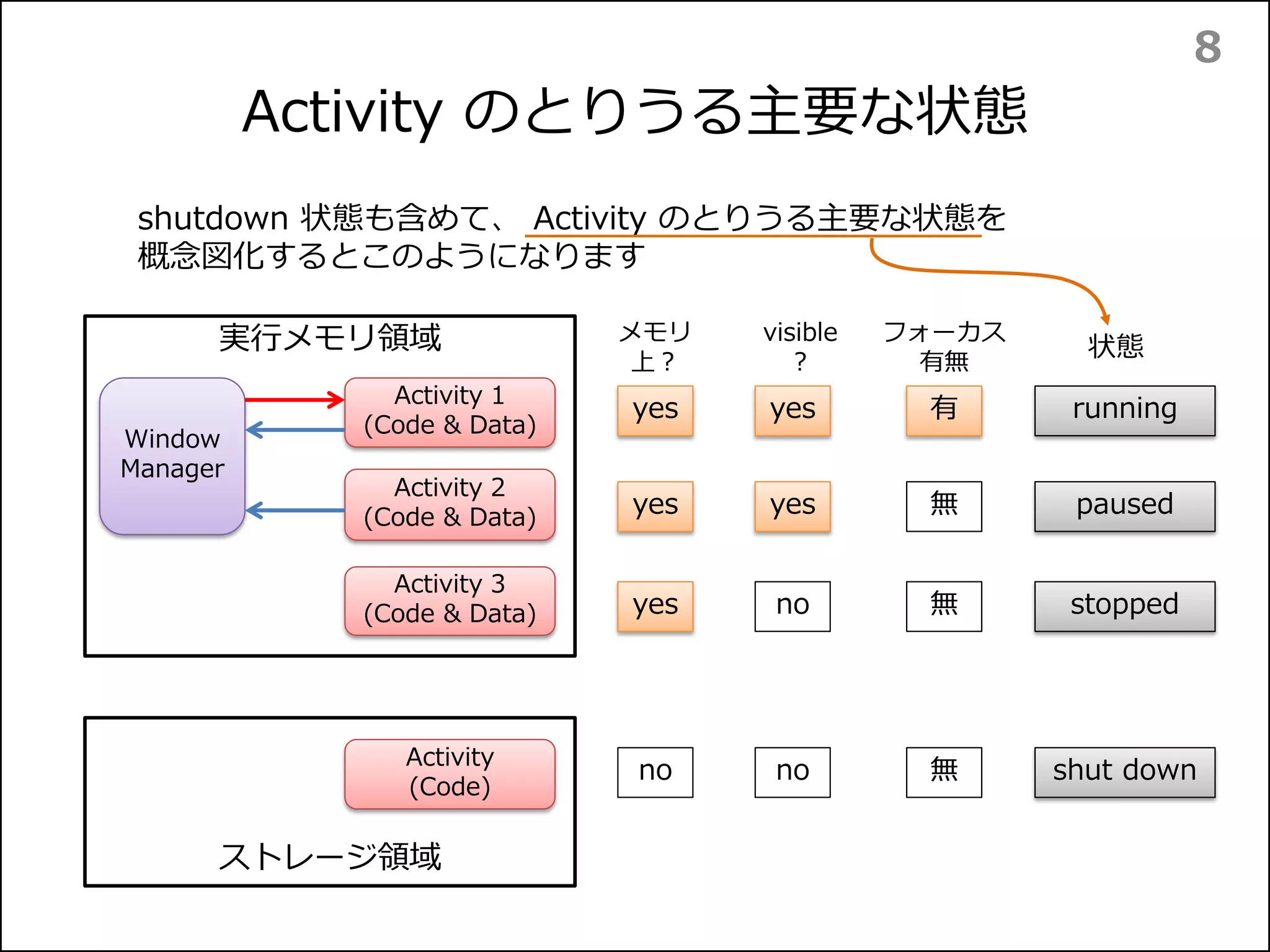

8. Activity のとりうる主要な状態
8
shutdown 状態も含めて、 Activity のとりうる主要な状態を
概念図化するとこのようになります
実行メモリ領域
Activity 1
(Code & Data)
Window
Manager
Activity 2
(Code & Data)
Activity 3
(Code & Data)
ストレージ領域
Activity
(Code)
前面動作中
一時停止
中断
起動前
(=終了後）
状態
フォーカス
有無
メモリ
上？
visible
?
yes
yes
yes
no
yes
yes
no
no
有
無
無
無

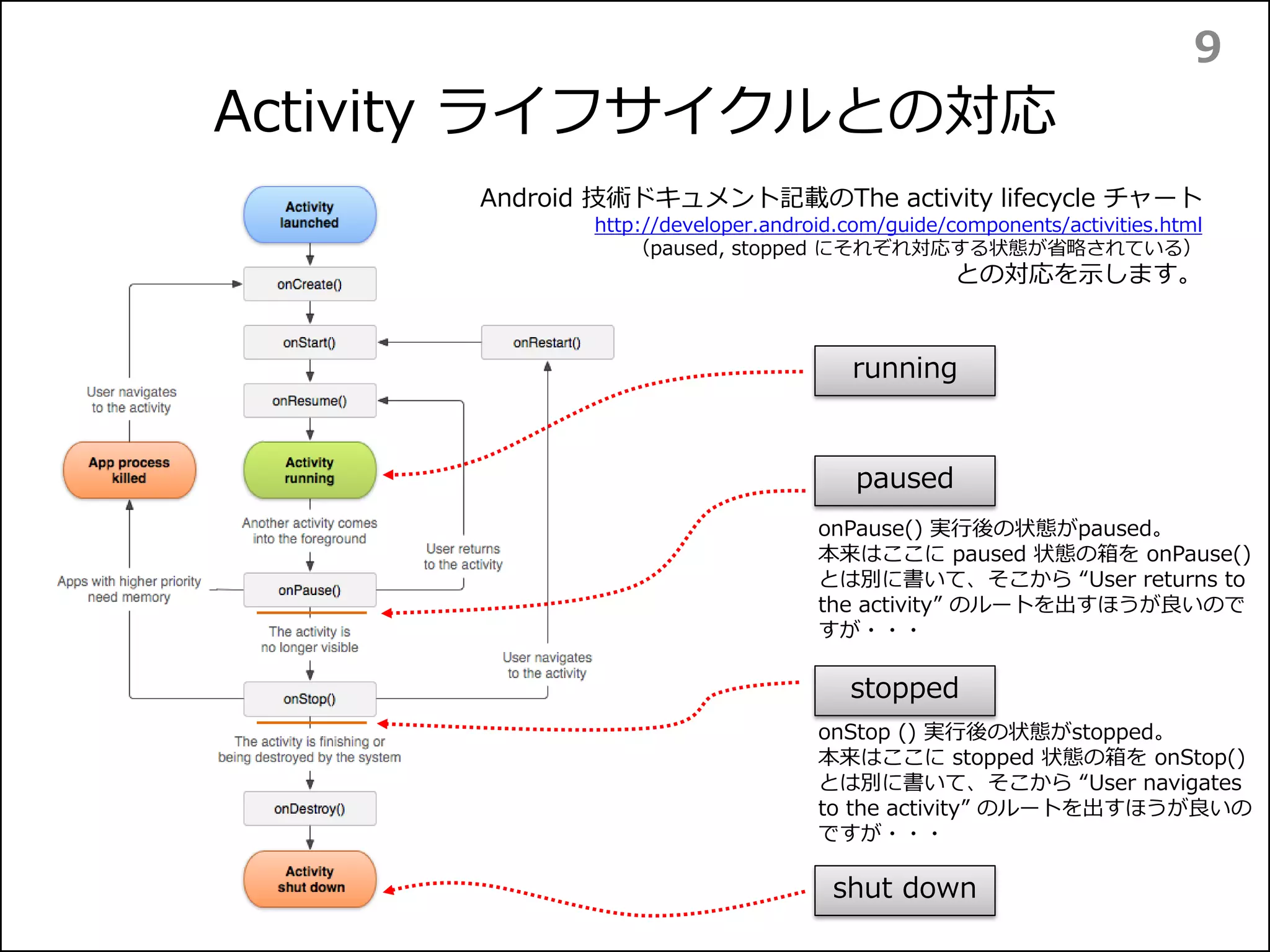

9. Activity LifeCycleとの対応関係(1)
9
ところで、Starting an Activity | Android Developers 記載の下記
チャートとの対応関係を示すと、こうなります。
前面動作中
一時停止
中断
起動前
(=終了後）
Starting an Activity | Android Developers
Figure 1.
http://developer.android.com/training/basics/activity-lifecycle/starting.html

10. Activity LifeCycleとの対応関係(2)
10
Android アプリの動作時間の大半は、この3つの状態を行ったり来たり
します。
Starting an Activity | Android Developers
Figure 1.
http://developer.android.com/training/basics/activity-lifecycle/starting.html

11. Activity LifeCycleとの対応関係(3)
11
Resumed, Paused, Stopped の状態は、ユーザの操作次第で
何分でも何時間でも継続することがあります。
Starting an Activity | Android Developers
Figure 1.
http://developer.android.com/training/basics/activity-lifecycle/starting.html
アクティビティがフォアグラウンドで
動作中
バックグラウンドに移ったが、
アクティビティの一部は
まだ見えている状態
他のアクティビティやダイ
アログに完全に覆われてし
まい、見えなくなった状態

12. Activity LifeCycleとの対応関係(4)
12
下記、赤点線の2つのルートは、通常、ごく短時間で通過します。
つまりCreated や Started 状態で長時間とどまる事はありません。
Starting an Activity | Android Developers
Figure 1.
http://developer.android.com/training/basics/activity-lifecycle/starting.html

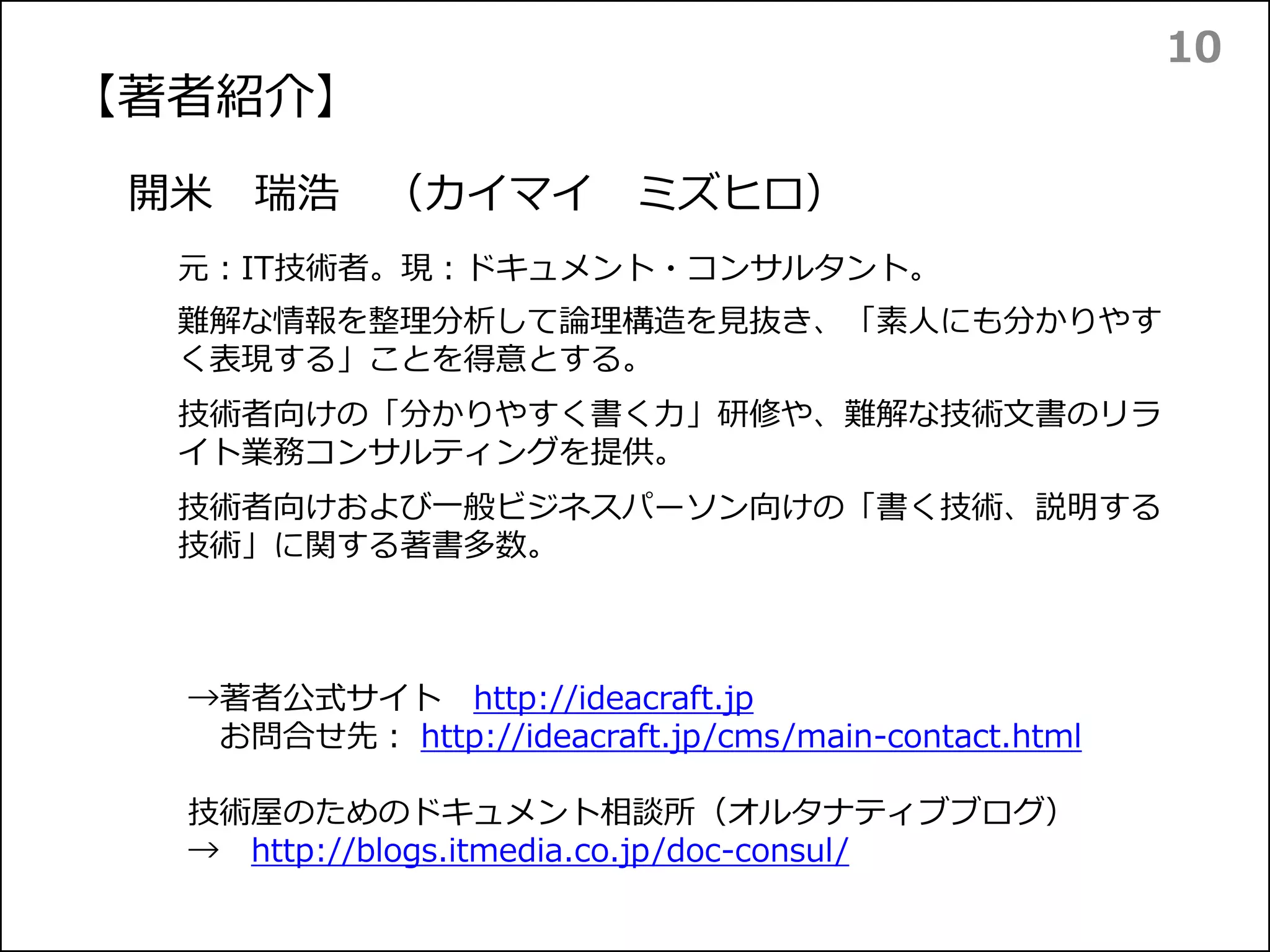

13. 【著者紹介】
