REGULACIJA PUTNIH JARKOVA, PROPUSTA I SISTEMA ZA ODVODNJAVANJE VODE U MESNOJ ZAJEDNICI ADROVAC

1. *
UREDIO : STEVAN MILOSAVLJEVIC

2. POKAZATELJI TERENA
KANAL :
SIBLJE:
BANKINA:
PROPUST:

3. ULICA DRAGOLJUBA FILIPOVICA FICE OD UL. AKAD. VOJE DJURICA DO MOSTA NA
POTOKU BOSNJAK K.O. ADROVAC, OSNOVNI KRAK
KANAL: 166.75kubika
BANKINA: 290kvadrata
PROPUST: 8cevi
290m
Kanal
Bankina
1.
1E
2.
3.

4. PRE
POSLE
1.KANAL
DUZINA: 290m
SIRINA: 1.15m
DUBINA: 0.5m
ZAPREMINA: 166.75kubika

5. 2. PROPUST 4
CEVI
3.PROPUST 4
CEVI

6. KRAK LEVO
KANAL: 105.03kubika
108m
Kanal1.
150m
Kanal2.
11m
Kanal3.
11m
Kanal4.
4m
Kanal5.
1E

7. PRE
POSLE
1.KANAL
DUZINA: 108m
SIRINA: 1.25m
DUBINA: 0.35m
ZAPREMINA: 47.25kubika

8. PRE
POSLE
2.KANAL
DUZINA: 150m
SIRINA: 1.1m
DUBINA: 0.3m
ZAPREMINA: 49.5kubika

9. PRE
POSLE
3.KANAL
DUZINA: 11m
SIRINA: 0.9m
DUBINA: 0.325m
ZAPREMINA: 3.22kubika

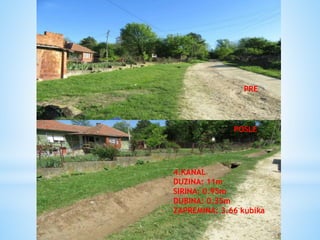

10. PRE
POSLE
4.KANAL
DUZINA: 11m
SIRINA: 0.95m
DUBINA: 0.35m
ZAPREMINA: 3.66 kubika

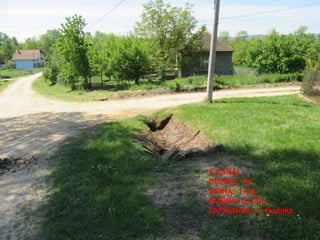

11. 5.KANAL
DUZINA: 4m
SIRINA: 1.0m
DUBINA: 0.35m
ZAPREMINA: 1.4kubika

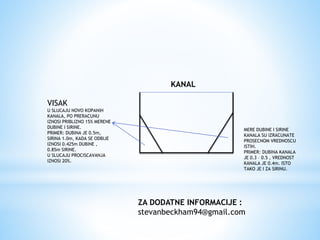

12. VISAK
U SLUCAJU NOVO KOPANIH
KANALA, PO PRERACUNU
IZNOSI PRIBLIZNO 15% MERENE
DUBINE I SIRINE.
PRIMER: DUBINA JE 0.5m,
SIRINA 1.0m, KADA SE ODBIJE
IZNOSI 0.425m DUBINE ,
0.85m SIRINE.
U SLUCAJU PROCISCAVANJA
IZNOSI 20%.
KANAL
MERE DUBINE I SIRINE
KANALA SU IZRACUNATE
PROSECNOM VREDNOSCU
ISTIH.
PRIMER: DUBINA KANALA
JE 0.3 – 0.5 , VREDNOST
KANALA JE 0.4m. ISTO
TAKO JE I ZA SIRINU.
