7. Transistor Bipolar
Transistor bipolar terdiri dari tiga lapisan semikonduktor: emiter, basis, dan kolektor, yang berfungsi berbeda dalam transistor NPN dan PNP. Transistor dapat berfungsi sebagai saklar dengan mengoperasikannya pada titik sumbat atau titik saturasi, dan dapat digunakan sebagai sumber arus konstan. Karakteristik arus dan hubungan antar arus dijelaskan melalui parameter seperti αdc dan βdc.
7. Transistor Bipolar

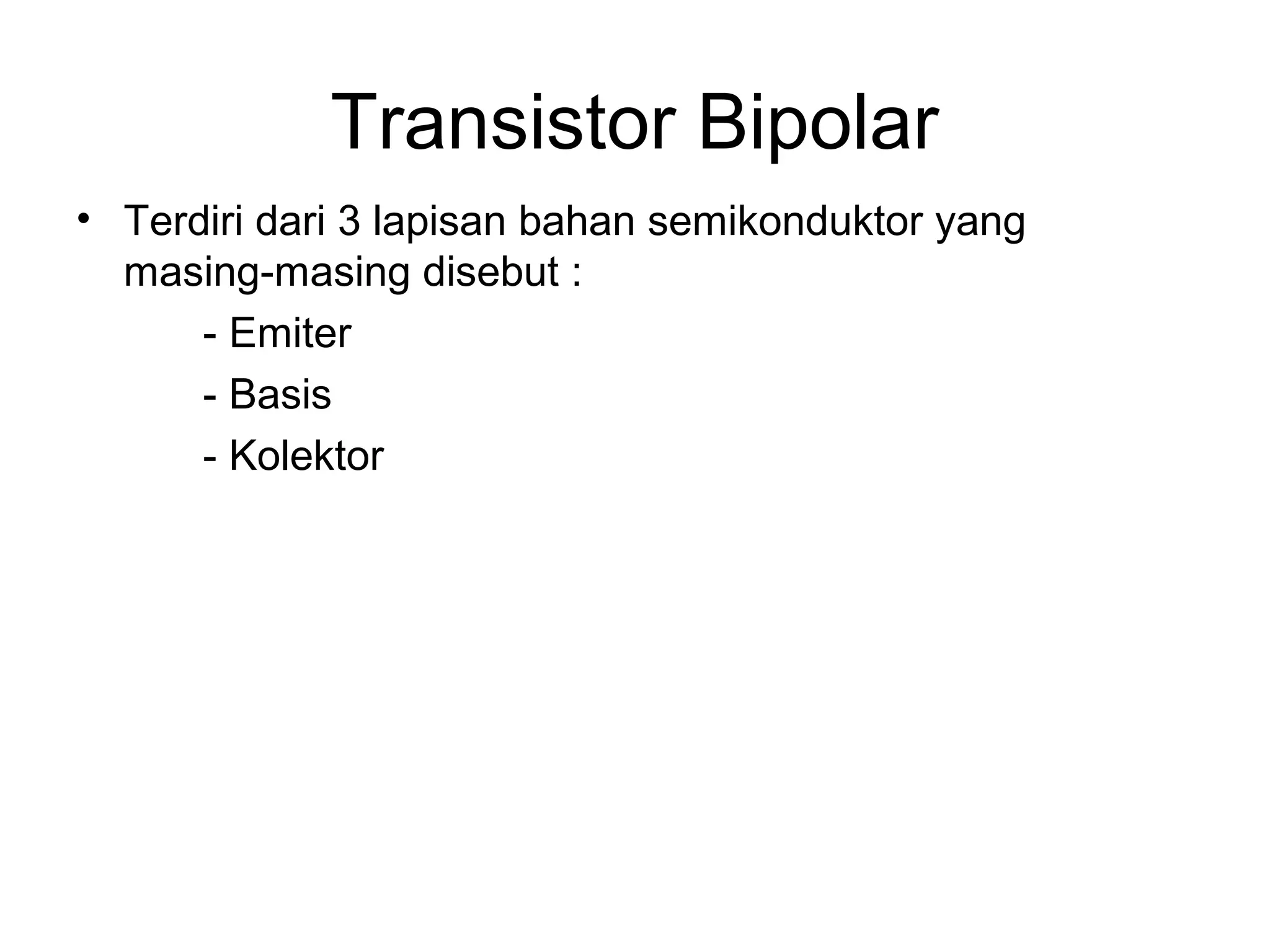

- 1. Transistor Bipolar • Terdiridari 3 lapisan bahan semikonduktor yang masing-masing disebut : - Emiter - Basis - Kolektor
- 2. Transistor NPN Pada transistorNPN, Basis terbuat dari bahan yang bersifat positip (kekurangan elektron) sementara Emiter dan Kolektor terbuat dari bahan yang bersifat negatip (kelebihan elektron).

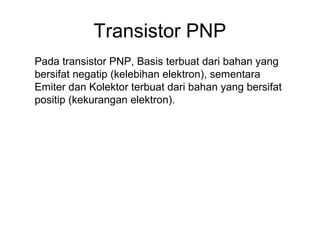

- 3. Transistor PNP Pada transistorPNP, Basis terbuat dari bahan yang bersifat negatip (kelebihan elektron), sementara Emiter dan Kolektor terbuat dari bahan yang bersifat positip (kekurangan elektron).
- 4. Jika ditinjau darihubungan Emiter, Basis dan Kolektor, maka hubungan Basis dengan Emiter dan Basis dengan Kolektor masing-masing membentuk sebuah Dioda.

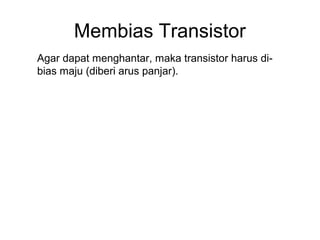

- 5. Membias Transistor Agar dapatmenghantar, maka transistor harus dibias maju (diberi arus panjar).

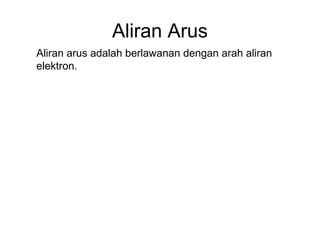

- 6. Aliran Arus Aliran arusadalah berlawanan dengan arah aliran elektron.

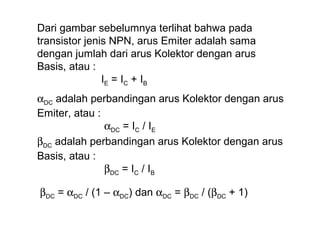

- 7. Dari gambar sebelumnyaterlihat bahwa pada transistor jenis NPN, arus Emiter adalah sama dengan jumlah dari arus Kolektor dengan arus Basis, atau : IE = I C + I B αDC adalah perbandingan arus Kolektor dengan arus Emiter, atau : αDC = IC / IE βDC adalah perbandingan arus Kolektor dengan arus Basis, atau : βDC = IC / IB βDC = αDC / (1 – αDC) dan αDC = βDC / (βDC + 1)
- 8.

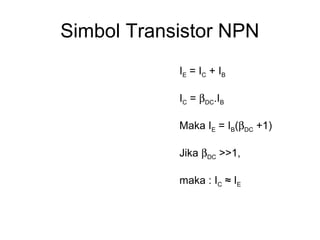

- 10. Simbol Transistor NPN IE= I C + I B IC = βDC.IB Maka IE = IB(βDC +1) Jika βDC >>1, maka : IC ≈ IE
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.

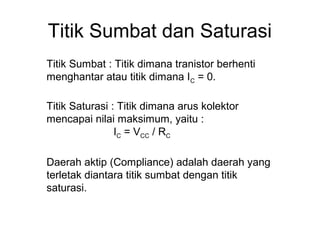

- 17. Titik Sumbat danSaturasi Titik Sumbat : Titik dimana tranistor berhenti menghantar atau titik dimana IC = 0. Titik Saturasi : Titik dimana arus kolektor mencapai nilai maksimum, yaitu : IC = VCC / RC Daerah aktip (Compliance) adalah daerah yang terletak diantara titik sumbat dengan titik saturasi.

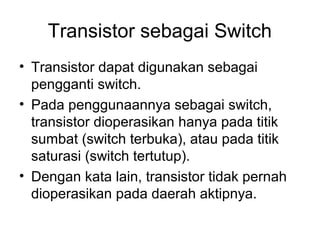

- 18. Transistor sebagai Switch •Transistor dapat digunakan sebagai pengganti switch. • Pada penggunaannya sebagai switch, transistor dioperasikan hanya pada titik sumbat (switch terbuka), atau pada titik saturasi (switch tertutup). • Dengan kata lain, transistor tidak pernah dioperasikan pada daerah aktipnya.

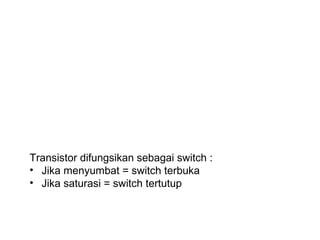

- 19. Transistor difungsikan sebagaiswitch : • Jika menyumbat = switch terbuka • Jika saturasi = switch tertutup

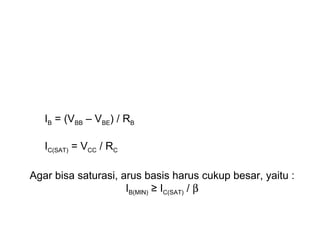

- 20. IB = (VBB– VBE) / RB IC(SAT) = VCC / RC Agar bisa saturasi, arus basis harus cukup besar, yaitu : IB(MIN) ≥ IC(SAT) / β

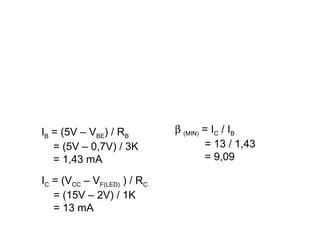

- 21. IB = (5V– VBE) / RB = (5V – 0,7V) / 3K = 1,43 mA IC = (VCC – VF(LED) ) / RC = (15V – 2V) / 1K = 13 mA β (MIN) = IC / IB = 13 / 1,43 = 9,09

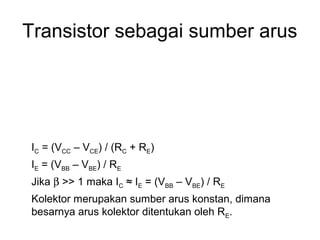

- 22. Transistor sebagai sumberarus IC = (VCC – VCE) / (RC + RE) IE = (VBB – VBE) / RE Jika β >> 1 maka IC ≈ IE = (VBB – VBE) / RE Kolektor merupakan sumber arus konstan, dimana besarnya arus kolektor ditentukan oleh RE.

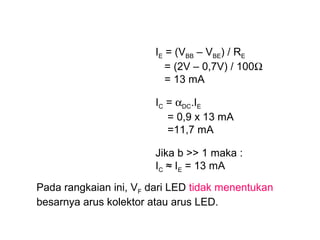

- 23. IE = (VBB– VBE) / RE = (2V – 0,7V) / 100Ω = 13 mA IC = αDC.IE = 0,9 x 13 mA =11,7 mA Jika b >> 1 maka : IC ≈ IE = 13 mA Pada rangkaian ini, VF dari LED tidak menentukan besarnya arus kolektor atau arus LED.
