- 1. METODE, TEKNIK SAMPLING DANMAPPING AREA
- 2. Pengertian Sampling • Sampling Pengambilan sampel Sampel : Contoh, Bagian dari sesuatu yang menggambarkan keseluruhan Pengambilan Sampel : Mengambil sebagian kecil sari sesuatu dengan tujuan untuk melihat gambaran secara keseluruhan 2

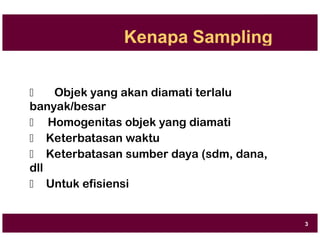

- 3. Kenapa Sampling Objekyang akan diamati terlalu banyak/besar Homogenitas objek yang diamati Keterbatasan waktu Keterbatasan sumber daya (sdm, dana, dll Untuk efisiensi 3
- 4. Sampling OHH • MaterialSampling Sampling dengan mengambil bagian dari objek yang diamat Cocok untuk sampling bahaya kimia dan bahaya biologi Hasil sampling hanya berupa sampel dan perlu pengukuran dan analisis lebih lanjut untuk mengetahui konsentrasi/dosis sampel tersebut. 4
- 5. Sampling OHH • AreaSampling Sampling dengan melakukan “pengukuran” di area yang terpajan suatu bahaya Banyak dilakukan untuk sampling bahaya fisik dan aspek ergonomi Hasil sampling berupa hasil pengukuran Area sampling untuk bahaya kimia dan biologi umumnya menggunakan “direct reading instrument” 5

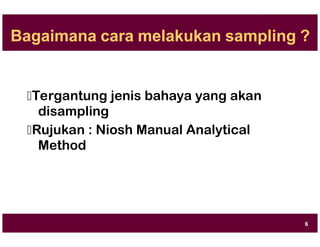

- 6. Bagaimana cara melakukansampling ? Tergantung jenis bahaya yang akan disampling Rujukan : Niosh Manual Analytical Method 6

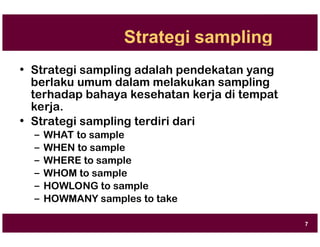

- 7. Strategi sampling • Strategisampling adalah pendekatan yang berlaku umum dalam melakukan sampling terhadap bahaya kesehatan kerja di tempat kerja. • Strategi sampling terdiri dari – WHAT to sample – WHEN to sample – WHERE to sample – WHOM to sample – HOWLONG to sample – HOWMANY samples to take 7
- 8. Strategi sampling • WHAT Apa yang akan disampling (jenis bahaya) • WHEN Kapan dilakukan pengambilan sampe – Siang atau malam – Pre shift, during shift, end of shift, or end of work week • WHERE Dimana sampel diambil – General air (Sumber dan area) – Pekerja : Pajanan, Cairan tubuh (Biological monitoring) 8

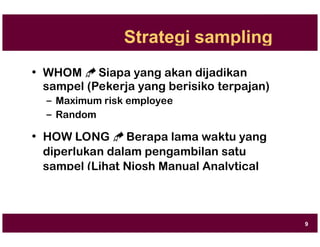

- 9. Strategi sampling • WHOM Siapa yang akan dijadikan sampel (Pekerja yang berisiko terpajan) – Maximum risk employee – Random • HOW LONG Berapa lama waktu yang diperlukan dalam pengambilan satu sampel (Lihat Niosh Manual Analytical Method) 9

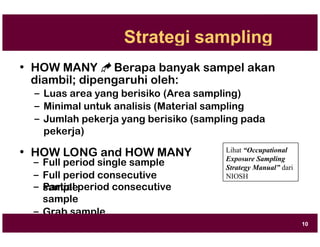

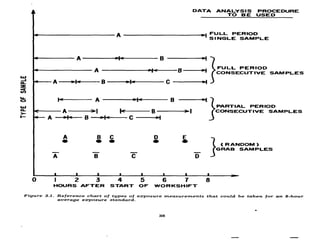

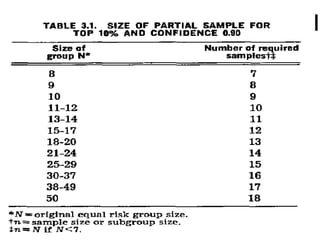

- 10. Strategi sampling • HOWMANY Berapa banyak sampel akan diambil; dipengaruhi oleh: – Luas area yang berisiko (Area sampling) – Minimal untuk analisis (Material sampling – Jumlah pekerja yang berisiko (sampling pada pekerja) • HOW LONG and HOW MANY – Full period single sample – Full period consecutive sample Lihat “Occupational Exposure Sampling Strategy Manual” dari – Partial period consecutive sample – Grab sample NIOSH 10

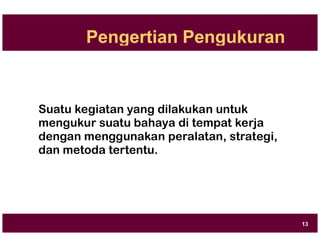

- 13. Pengertian Pengukuran Suatu kegiatanyang dilakukan untuk mengukur suatu bahaya di tempat kerja dengan menggunakan peralatan, strategi, dan metoda tertentu. 13

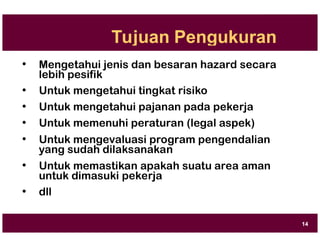

- 14. Tujuan Pengukuran • Mengetahuijenis dan besaran hazard secara lebih pesifik • Untuk mengetahui tingkat risiko • Untuk mengetahui pajanan pada pekerja • Untuk memenuhi peraturan (legal aspek) • Untuk mengevaluasi program pengendalian yang sudah dilaksanakan • Untuk memastikan apakah suatu area aman untuk dimasuki pekerja • dll 14

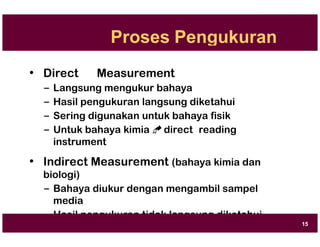

- 15. Proses Pengukuran • DirectMeasurement – Langsung mengukur bahaya – Hasil pengukuran langsung diketahui – Sering digunakan untuk bahaya fisik – Untuk bahaya kimia direct reading instrument • Indirect Measurement (bahaya kimia dan biologi) – Bahaya diukur dengan mengambil sampel media – Hasil pengukuran tidak langsung diketahui – Perlu analisis laboratorium 15

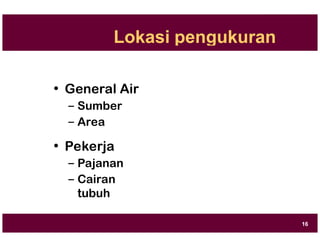

- 16. Lokasi pengukuran • GeneralAir – Sumber – Area • Pekerja – Pajanan – Cairan tubuh 16

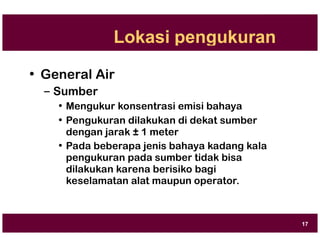

- 17. Lokasi pengukuran • GeneralAir – Sumber • Mengukur konsentrasi emisi bahaya • Pengukuran dilakukan di dekat sumber dengan jarak ± 1 meter • Pada beberapa jenis bahaya kadang kala pengukuran pada sumber tidak bisa dilakukan karena berisiko bagi keselamatan alat maupun operator. 17

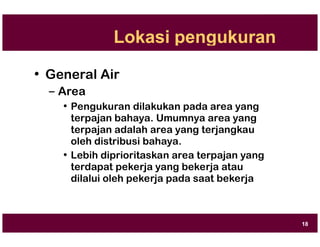

- 18. Lokasi pengukuran • GeneralAir – Area • Pengukuran dilakukan pada area yang terpajan bahaya. Umumnya area yang terpajan adalah area yang terjangkau oleh distribusi bahaya. • Lebih diprioritaskan area terpajan yang terdapat pekerja yang bekerja atau dilalui oleh pekerja pada saat bekerja 18

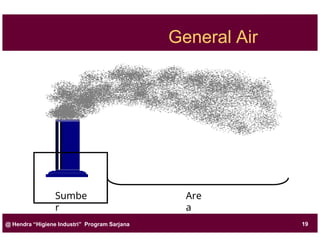

- 19. General Air Sumbe r Are a @ Hendra“Higiene Industri” Program Sarjana 19

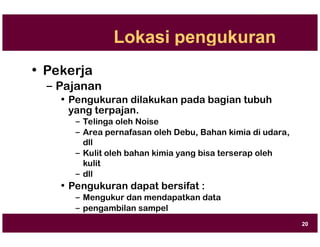

- 20. Lokasi pengukuran • Pekerja –Pajanan • Pengukuran dilakukan pada bagian tubuh yang terpajan. – Telinga oleh Noise – Area pernafasan oleh Debu, Bahan kimia di udara, dll – Kulit oleh bahan kimia yang bisa terserap oleh kulit – dll • Pengukuran dapat bersifat : – Mengukur dan mendapatkan data – pengambilan sampel 20

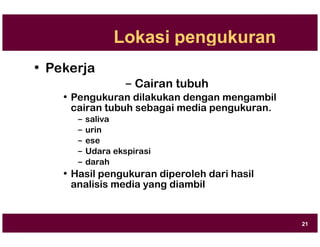

- 21. Lokasi pengukuran • Pekerja –Cairan tubuh • Pengukuran dilakukan dengan mengambil cairan tubuh sebagai media pengukuran. – saliva – urin – ese – Udara ekspirasi – darah • Hasil pengukuran diperoleh dari hasil analisis media yang diambil 21
- 22.

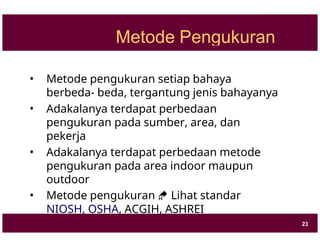

- 23. Metode Pengukuran • Metodepengukuran setiap bahaya berbeda- beda, tergantung jenis bahayanya • Adakalanya terdapat perbedaan pengukuran pada sumber, area, dan pekerja • Adakalanya terdapat perbedaan metode pengukuran pada area indoor maupun outdoor • Metode pengukuran Lihat standar NIOSH, OSHA, ACGIH, ASHREI 23

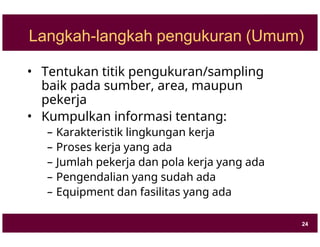

- 24. Langkah-langkah pengukuran (Umum) •Tentukan titik pengukuran/sampling baik pada sumber, area, maupun pekerja • Kumpulkan informasi tentang: – Karakteristik lingkungan kerja – Proses kerja yang ada – Jumlah pekerja dan pola kerja yang ada – Pengendalian yang sudah ada – Equipment dan fasilitas yang ada 24
- 25. Langkah-langkah pengukuran (Umum) •Persiapan Alat Ukur/Alat Sampling – Pastikan alat ukur/sampling yang digunakan sesuai dengan bahaya yang akan diukur/disampling – Pastikan alat ukur/sampling berfungsi baik – Pastikan alat ukur lengkap (asesoris lengkap) – Pastikan alat ukur terkalibrasi – Pastikan prosedur persiapan sudah dilakukan dengan benar – Siapkan form pencatatan 25

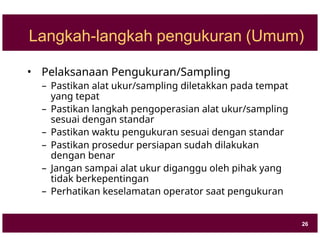

- 26. Langkah-langkah pengukuran (Umum) •Pelaksanaan Pengukuran/Sampling – Pastikan alat ukur/sampling diletakkan pada tempat yang tepat – Pastikan langkah pengoperasian alat ukur/sampling sesuai dengan standar – Pastikan waktu pengukuran sesuai dengan standar – Pastikan prosedur persiapan sudah dilakukan dengan benar – Jangan sampai alat ukur diganggu oleh pihak yang tidak berkepentingan – Perhatikan keselamatan operator saat pengukuran 26

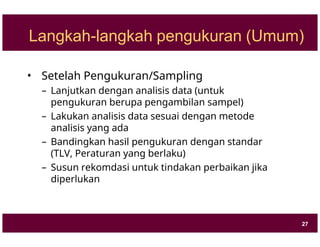

- 27. Langkah-langkah pengukuran (Umum) •Setelah Pengukuran/Sampling – Lanjutkan dengan analisis data (untuk pengukuran berupa pengambilan sampel) – Lakukan analisis data sesuai dengan metode analisis yang ada – Bandingkan hasil pengukuran dengan standar (TLV, Peraturan yang berlaku) – Susun rekomdasi untuk tindakan perbaikan jika diperlukan 27

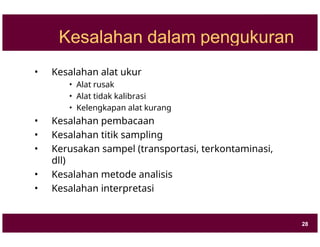

- 28. Kesalahan dalam pengukuran •Kesalahan alat ukur • Alat rusak • Alat tidak kalibrasi • Kelengkapan alat kurang • Kesalahan pembacaan • Kesalahan titik sampling • Kerusakan sampel (transportasi, terkontaminasi, dll) • Kesalahan metode analisis • Kesalahan interpretasi 28

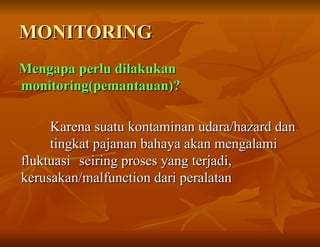

- 29. MONITORING MONITORING Mengapa perlu dilakukan Mengapaperlu dilakukan monitoring(pemantauan)? monitoring(pemantauan)? Karena suatu kontaminan udara/hazard dan Karena suatu kontaminan udara/hazard dan tingkat pajanan bahaya akan mengalami tingkat pajanan bahaya akan mengalami fluktuasi fluktuasi seiring proses yang terjadi, seiring proses yang terjadi, kerusakan/malfunction dari peralatan kerusakan/malfunction dari peralatan

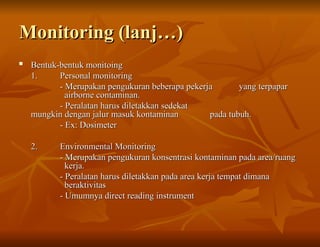

- 30. Monitoring (lanj…) Monitoring (lanj…) Bentuk-bentukmonitoing Bentuk-bentuk monitoing 1. 1. Personal monitoring Personal monitoring - Merupakan pengukuran beberapa pekerja - Merupakan pengukuran beberapa pekerja yang terpapar yang terpapar airborne contaminan. airborne contaminan. - Peralatan harus diletakkan sedekat - Peralatan harus diletakkan sedekat mungkin dengan jalur masuk kontaminan mungkin dengan jalur masuk kontaminan pada tubuh. pada tubuh. - Ex: Dosimeter - Ex: Dosimeter 2. 2. Environmental Monitoring Environmental Monitoring - Merupakan pengukuran konsentrasi kontaminan pada area/ruang - Merupakan pengukuran konsentrasi kontaminan pada area/ruang kerja. kerja. - Peralatan harus diletakkan pada area kerja tempat dimana - Peralatan harus diletakkan pada area kerja tempat dimana beraktivitas beraktivitas - Umumnya direct reading instrument - Umumnya direct reading instrument

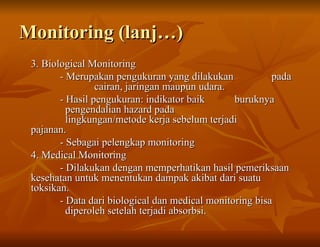

- 31. Monitoring (lanj…) Monitoring (lanj…) 3.Biological Monitoring 3. Biological Monitoring - Merupakan pengukuran yang dilakukan - Merupakan pengukuran yang dilakukan pada pada cairan, jaringan maupun udara. cairan, jaringan maupun udara. - Hasil pengukuran: indikator baik - Hasil pengukuran: indikator baik buruknya buruknya pengendalian hazard pada pengendalian hazard pada lingkungan/metode kerja sebelum terjadi lingkungan/metode kerja sebelum terjadi pajanan. pajanan. - Sebagai pelengkap monitoring - Sebagai pelengkap monitoring 4. Medical Monitoring 4. Medical Monitoring - Dilakukan dengan memperhatikan hasil pemeriksaan - Dilakukan dengan memperhatikan hasil pemeriksaan kesehatan untuk menentukan dampak akibat dari suatu kesehatan untuk menentukan dampak akibat dari suatu toksikan. toksikan. - Data dari biological dan medical monitoring bisa - Data dari biological dan medical monitoring bisa diperoleh setelah terjadi absorbsi. diperoleh setelah terjadi absorbsi.

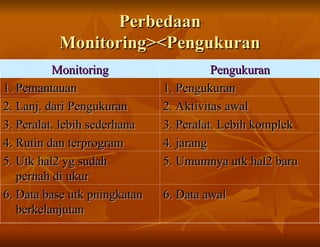

- 32. Perbedaan Perbedaan Monitoring><Pengukuran Monitoring><Pengukuran Monitoring Monitoring Pengukuran Pengukuran 1. Pemantauan 1.Pemantauan 1. Pengukuran 1. Pengukuran 2. Lanj. dari Pengukuran 2. Lanj. dari Pengukuran 2. Aktivitas awal 2. Aktivitas awal 3. Peralat. lebih sederhana 3. Peralat. lebih sederhana 3. Peralat. Lebih komplek 3. Peralat. Lebih komplek 4. Rutin dan terprogram 4. Rutin dan terprogram 4. jarang 4. jarang 5. Utk hal2 yg sudah 5. Utk hal2 yg sudah pernah di ukur pernah di ukur 5. Umumnya utk hal2 baru 5. Umumnya utk hal2 baru 6. Data base utk pningkatan 6. Data base utk pningkatan berkelanjutan berkelanjutan 6. Data awal 6. Data awal

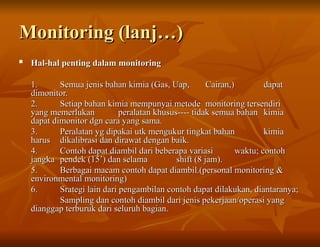

- 33. Monitoring (lanj…) Monitoring (lanj…) Hal-halpenting dalam monitoring Hal-hal penting dalam monitoring 1. 1. Semua jenis bahan kimia (Gas, Uap, Semua jenis bahan kimia (Gas, Uap, Cairan,) Cairan,) dapat dapat dimonitor. dimonitor. 2. 2. Setiap bahan kimia mempunyai metode Setiap bahan kimia mempunyai metode monitoring tersendiri monitoring tersendiri yang memerlukan yang memerlukan peralatan khusus---- tidak semua bahan peralatan khusus---- tidak semua bahan kimia kimia dapat dimonitor dgn cara yang sama. dapat dimonitor dgn cara yang sama. 3. 3. Peralatan yg dipakai utk mengukur tingkat bahan Peralatan yg dipakai utk mengukur tingkat bahan kimia kimia harus harus dikalibrasi dan dirawat dengan baik. dikalibrasi dan dirawat dengan baik. 4. 4. Contoh dapat diambil dari beberapa variasi Contoh dapat diambil dari beberapa variasi waktu; contoh waktu; contoh jangka jangka pendek (15’) dan selama pendek (15’) dan selama shift (8 jam). shift (8 jam). 5. 5. Berbagai macam contoh dapat diambil.(personal monitoring & Berbagai macam contoh dapat diambil.(personal monitoring & environmental monitoring) environmental monitoring) 6. 6. Srategi lain dari pengambilan contoh dapat dilakukan, diantaranya; Srategi lain dari pengambilan contoh dapat dilakukan, diantaranya; Sampling dan contoh diambil dari jenis pekerjaan/operasi yang Sampling dan contoh diambil dari jenis pekerjaan/operasi yang dianggap terburuk dari seluruh bagian. dianggap terburuk dari seluruh bagian.

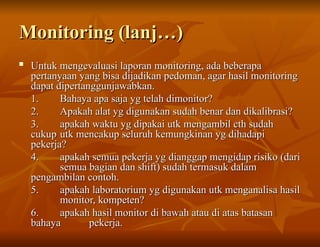

- 34. Monitoring (lanj…) Monitoring (lanj…) Untukmengevaluasi laporan monitoring, ada beberapa Untuk mengevaluasi laporan monitoring, ada beberapa pertanyaan yang bisa dijadikan pedoman, agar hasil monitoring pertanyaan yang bisa dijadikan pedoman, agar hasil monitoring dapat dipertanggunjawabkan. dapat dipertanggunjawabkan. 1. 1. Bahaya apa saja yg telah dimonitor? Bahaya apa saja yg telah dimonitor? 2. 2. Apakah alat yg digunakan sudah benar dan dikalibrasi? Apakah alat yg digunakan sudah benar dan dikalibrasi? 3. 3. apakah waktu yg dipakai utk mengambil cth sudah apakah waktu yg dipakai utk mengambil cth sudah cukup cukup utk mencakup seluruh kemungkinan yg dihadapi utk mencakup seluruh kemungkinan yg dihadapi pekerja? pekerja? 4. 4. apakah semua pekerja yg dianggap mengidap risiko (dari apakah semua pekerja yg dianggap mengidap risiko (dari semua bagian dan shift) sudah termasuk dalam semua bagian dan shift) sudah termasuk dalam pengambilan contoh. pengambilan contoh. 5. 5. apakah laboratorium yg digunakan utk menganalisa hasil apakah laboratorium yg digunakan utk menganalisa hasil monitor, kompeten? monitor, kompeten? 6. 6. apakah hasil monitor di bawah atau di atas batasan apakah hasil monitor di bawah atau di atas batasan bahaya bahaya pekerja. pekerja.

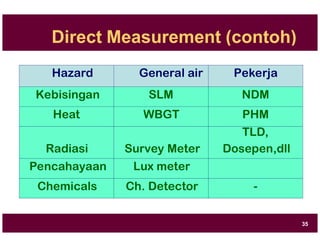

- 35. Direct Measurement (contoh) 35 HazardGeneral air Pekerja Kebisingan SLM NDM Heat WBGT PHM TLD, Radiasi Survey Meter Dosepen,dll Pencahayaan Lux meter Chemicals Ch. Detector -

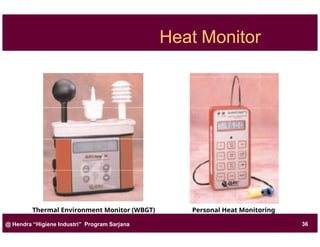

- 36. Heat Monitor Thermal EnvironmentMonitor (WBGT) Personal Heat Monitoring @ Hendra “Higiene Industri” Program Sarjana 36
- 37.
- 38.
- 39.
- 40.
- 41.

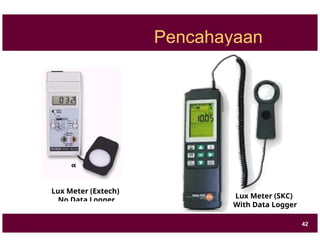

- 42. Pencahayaan Lux Meter (Extech) NoData Logger Lux Meter (SKC) With Data Logger 42
- 43.
- 44.
- 45.
- 46.

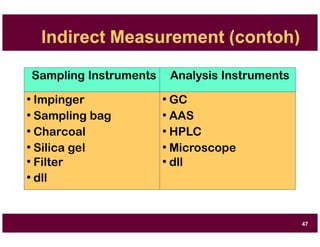

- 47. Indirect Measurement (contoh) 47 SamplingInstruments Analysis Instruments • Impinger • Sampling bag • Charcoal • Silica gel • Filter • GC • AAS • HPLC • Microscope • dll • dll
- 48.
- 49.
- 50.
- 51.
- 52.
- 54.
