Документ описывает гидравлические испытания сосудов под давлением, проводимые испытательной лабораторией ООО «Теско» в Киеве. В нем приведены детали оборудования для испытаний, таких как максимальное давление и регистрация данных, а также проведенные тесты на различные типы баллонов, включая полимерные, кислородные и стальные. Также представлены коэффициенты запаса прочности и примеры видеозаписей испытаний.

1. Гидравлические
испытания сосудов под
давлением в
ИЛ «ТЕСКО»

2. ООО «ТЕСКО»
Испытательная лаборатория (ИЛ)
«ТЕСКО», аттестат аккредитации
№ 2H423 от 24.04.14 г.
Адреса:
ИЛ «ТЕСКО»: 03142, г. Киев, пр.
Палладина, 44
Офис: 03142, г. Киев, ул. Василия
Стуса, 35/37, офис 205
www.tecko.com.ua
info@tecko.com.ua
Испытания: лифты, оборудование
под давлением, машины и др.

3. Испытательное оборудование
Внешний вид помпы. Максимальное гидравлическое
давление – 1095 бар

4. Регистратор давления «РД-1Т», датчики давления (100, 250, 1000
бар), видеокамера с ИК подсветкой, коммутирующие кабели
Элементы регистрирующей системы давления в
кейсе (транспортное положение)

5. Регистрирующая система подсоединена к баллону, избыточное
давление регистрируется на компьютере, фиксируется максимальное
давление манометром с «флажком».
Дополнительно проводится видеосъемка гидроиспытаний испытуемого
образца в камере безопасности.
Испытание баллонов гидравлическим давлением
до 1028 бар

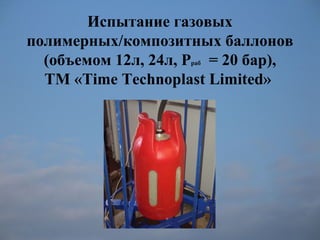

6. Испытание газовых
полимерных/композитных баллонов
(объемом 12л, 24л, Рраб = 20 бар),
ТМ «Time Technoplast Limited»

7. Подготовка к гидравлическим испытаниям
Подсоединение заполненного баллона
водой к шлангу высокого давления и
размещение его в камере безопасности

8. Примеры регистрации избыточного давления в
баллонах при испытаниях на разрушение
Тренд давления
Время, сек
110100908070605040302010
Давление,бар
120
100
80
60
40
20
0
Тренд давления
Время, сек
30025020015010050
Давление,бар
120
100
80
60
40
20
0
объем баллона 12л, Рразр = 120 бар
объем баллона 24л, Рразр = 125 бар

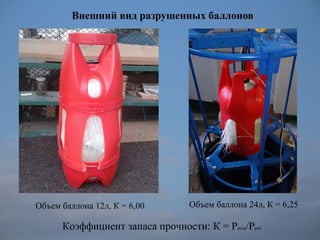

9. Внешний вид разрушенных баллонов
Объем баллона 12л, К = 6,00
Коэффициент запаса прочности: К = Рразр/Рраб
Объем баллона 24л, К = 6,25

10. Испытание баллонов
кислородных алюминиевых
(объем 3л, 10л, Рраб = 200 бар)

11. Внешний вид баллонов
Баллоны объемом 3л и 10л.
Рабочее давление
Рраб = 200 бар

12. объем баллона 3л, Рразр = 570 бар
объем баллона 10л, Рразр = 540 бар
Тренд давления
Время, сек
900800700600500400300200100
Давление,бар
500
400
300
200
100
0
Тренд давления
Время, сек
1 4001 2001 000800600400200
Давление,бар
500
400
300
200
100
0
Примеры регистрации избыточного давления в
баллонах при испытаниях на разрушение

13. Внешний вид разрушенных баллонов
Объем баллона 3л, К = 2,85 Объем баллона 10л, К = 2,7
Коэффициент запаса прочности: К = Рразр/Рраб

14. Испытание сварных баллонов из
нержавеющей стали
(объем 50л, Рраб = 10,2 бар)

15. Внешний вид баллонов и подготовка к
испытаниям
Опускание смонтированного
баллона на опорной раме в
камеру безопасности для
испытанийВнешний вид баллонов

16. испытание баллона на разрушение, Рразр = 118 бар
Тренд давления
Время, сек
50045040035030025020015010050
Давление,бар
120
100
80
60
40
20
0
испытание баллона на прочность, Рпр = 30,5 бар, время выдержки 10 мин
Тренд давления
Время, сек
700600500400300200100
Давление,бар
35
30
25
20
15
10
5
0
Примеры регистрации избыточного давления в
баллонах

17. Баллоны после испытаний:
крайние баллоны испытаны Рпр = 30,5 бар,
в центре – разрушенный баллон
К = Рразр/Рраб = 118/10,2 = 11,57
Разрушенный баллон

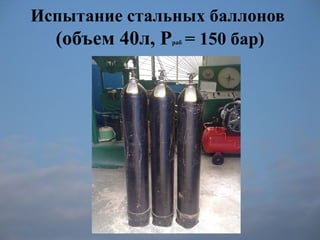

18. Испытание стальных баллонов
(объем 40л, Рраб = 150 бар)

19. Подготовка к испытаниям
Баллоны, смонтированные на опорной раме, опускаются в
камеру безопасности

20. Испытание баллона на разрушение, Рразр = 487 бар, К = 3,25
Создание избыточного давления, Рпр = 225 бар, при испытаниях на
прочность
Тренд давления
Время, сек
120110100908070605040302010
Давление,бар 200
150
100
50
0
Тренд давления
Время, сек
1 4001 2001 000800600400200
Давление,бар
400
300
200
100
0
Примеры регистрации избыточного давления в
баллонах

21. Разрушенный баллон
К = 3,25 Баллоны после испытаний:
- пробным давлением(слева)
