Πείραμα Φυσικής Β Λυκείου Προσανατολισμού, μέτρηση της θερμότητας σε ένα καμινέτο, με τον ειδικό αισθητήρα του Multilog. Παρασκευή 11-03-2022 Εργαστήριο Φυσικών Επιστημών Λυκείου Νυδριού Λευκάδος Γουρζής Στάθης - Φυσικός ΥΣΕΦΕ 2021 - 2022

1. 299 – Αισθητήρας Θερμοκρασίας Multilog
Γουρζής Στάθης – Φυσικός
ΓΕΛ ΝΥΔΡΙΟΥ ΛΕΥΚΑΔΟΣ
ΥΣΕΦΕ 2021 - 2022

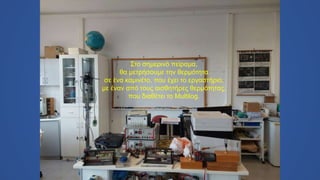

2. Στο σημερινό πείραμα,
θα μετρήσουμε την θερμότητα
σε ένα καμινέτο, που έχει το εργαστήριο,
με έναν από τους αισθητήρες θερμότητας,
που διαθέτει το Multilog.

3. Θα χρειαστούμε ένα φορητό PC ...

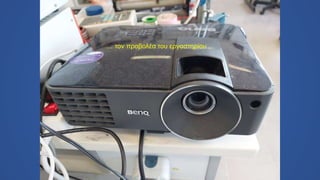

4. … τον προβολέα του εργαστηρίου ...

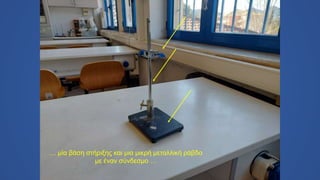

6. … μία βάση στήριξης και μια μικρή μεταλλική ράβδο
με έναν σύνδεσμο …

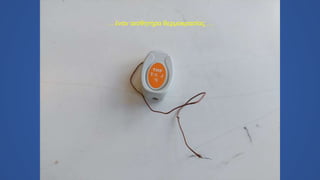

7. … έναν αισθητήρα θερμοκρασίας …

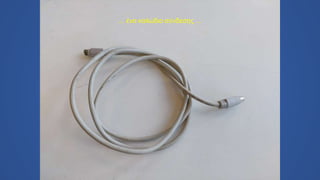

8. … ένα καλώδιο σύνδεσης …

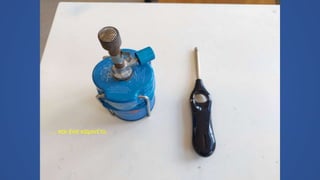

10. … και ένα καμινέτο.

11. Πειραματική διάταξη

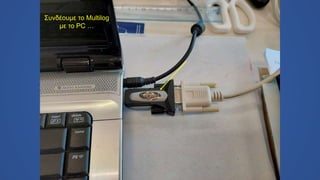

12. Συνδέουμε το Multilog
με το PC …

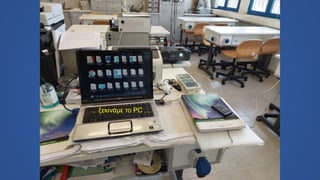

13. … ξεκινάμε το PC …

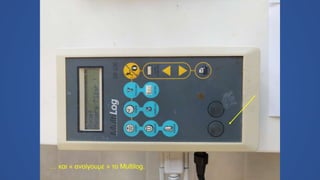

14. … και « ανοίγουμε » το Multilog.

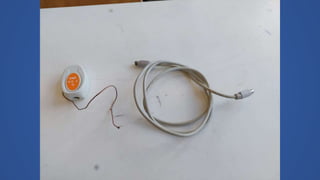

15. Συνδέουμε, πρώτα,
τον αισθητήρα με το καλώδιο …

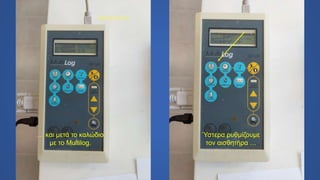

16. … και μετά το καλώδιο
με το Multilog.
Ύστερα ρυθμίζουμε
τον αισθητήρα …

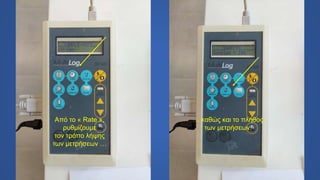

17. Από το « Rate »,
ρυθμίζουμε
τον τρόπο λήψης
των μετρήσεων …
… καθώς και το πλήθος
των μετρήσεων.

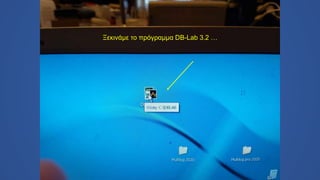

18. Ξεκινάμε το πρόγραμμα DB-Lab 3.2 …

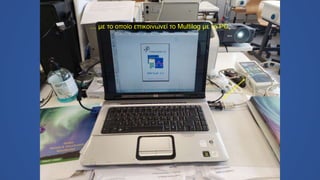

19. … με το οποίο επικοινωνεί το Multilog με το PC.

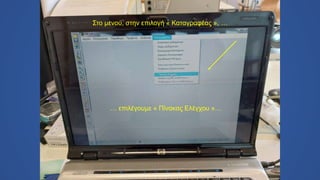

20. Στο μενού, στην επιλογή « Καταγραφέας », …
… επιλέγουμε « Πίνακας Ελέγχου »…

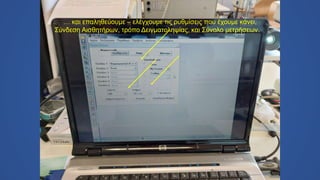

21. … και επαληθεύουμε – ελέγχουμε τις ρυθμίσεις που έχουμε κάνει,
Σύνδεση Αισθητήρων, τρόπο Δειγματοληψίας, και Σύνολο μετρήσεων.

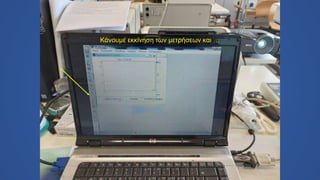

22. Κάνουμε εκκίνηση των μετρήσεων και …

23. … μεγαλώνουμε την απεικόνιση της γραφικής παράστασης.

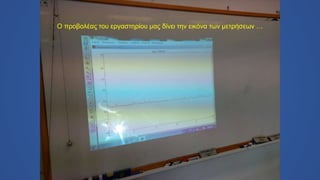

24. Ο προβολέας του εργαστηρίου μας δίνει την εικόνα των μετρήσεων …

25. … σε μεγέθυνση, όπου φαίνονται και οι κλίμακες των μετρούμενων μεγεθών.

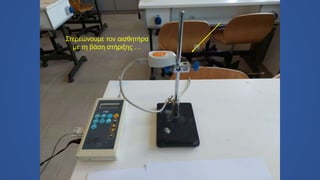

26. Στερεώνουμε τον αισθητήρα
με τη βάση στήριξης …

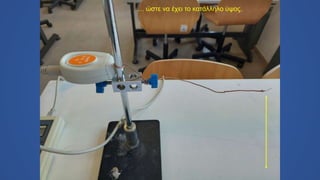

27. … ώστε να έχει το κατάλληλο ύψος.

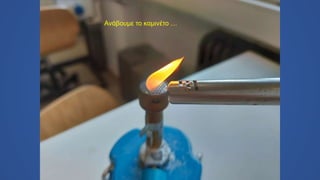

28. Ανάβουμε το καμινέτο …

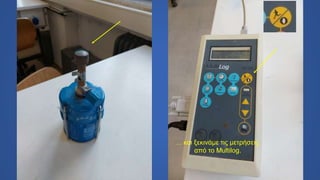

29. … και ξεκινάμε τις μετρήσεις
από το Multilog.

30. Πλησιάζουμε το καμινέτο στον αισθητήρα …

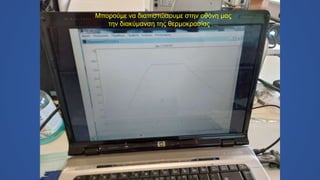

31. Μπορούμε να διαπιστώσουμε στην οθόνη μας
την διακύμανση της θερμοκρασίας …

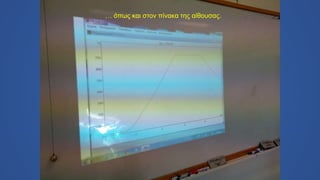

32. … όπως και στον πίνακα της αίθουσας.

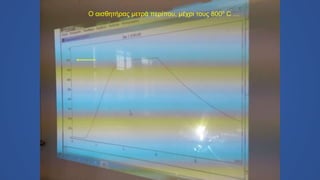

33. Ο αισθητήρας μετρά περίπου, μέχρι τους 800º C …

34. … τέλος πειράματος ...
