Pinpoint(open source APM) https://github.com/naver/pinpoint

1. Pinpoint
대규모분산환경추적플랫폼
강운덕
2015-04-18

2. 2

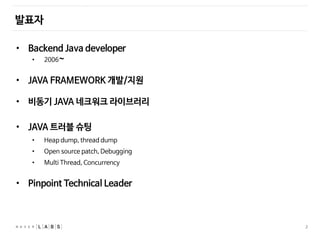

발표자
• Backend Java developer
• 2006~
• JAVA FRAMEWORK 개발/지원
• 비동기 JAVA 네크워크 라이브러리
• JAVA 트러블 슈팅
• Heap dump, thread dump
• Open source patch, Debugging
• Multi Thread, Concurrency
• Pinpoint Technical Leader

3. 3
발표자

4. 4

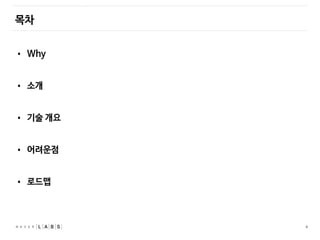

목차
• Why
• 소개
• 기술 개요
• 어려운점
• 로드맵

5. 5
Why
A long time ago. in a galaxy far, far away

6. 6
Why
NOW

7. 7
Why

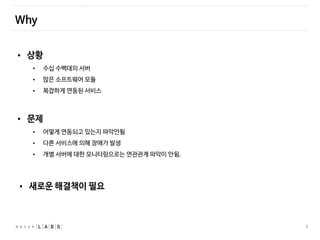

• 상황
• 수십 수백대의 서버
• 많은 소프트웨어 모듈
• 복잡하게 연동된 서비스
• 문제
• 어떻게 연동되고 있는지 파악안됨
• 다른 서비스에 의해 장애가 발생
• 개별 서버에 대한 모니터링으로는 연관관계 파악이 안됨.
• 새로운 해결책이 필요

8. 8
Why

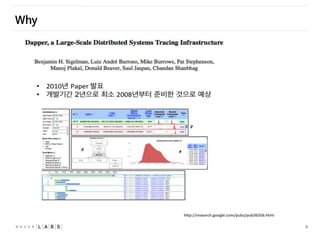

9. 9
Why

10. 10
Why

11. 11
Why

12. 12
Why

13. 13
Why

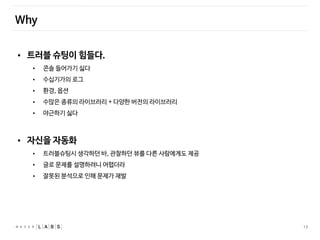

• 트러블 슈팅이 힘들다.
• 콘솔 들어가기 싫다
• 수십기가의 로그
• 환경, 옵션
• 수많은 종류의 라이브러리 + 다양한 버전의 라이브러리
• 야근하기 싫다
• 자신을 자동화
• 트러블슈팅시 생각하던 바, 관찰하던 뷰를 다른 사람에게도 제공
• 글로 문제를 설명하려니 어렵더라
• 잘못된 분석으로 인해 문제가 재발

14. 14
Why
• 트러블 슈팅을 계속 하다보니 안정화되어 할일이 줄음

15. 15
You’re Fired!!!

16. 16
진정한 해결책
• http://www.hanbit.co.kr/events/eventview.html?event_id=freebook

17. 17

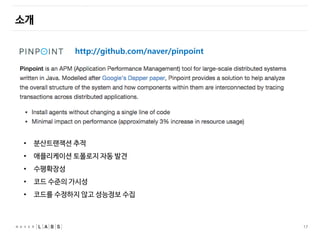

소개
http://github.com/naver/pinpoint
• 분산트랜잭션 추적
• 애플리케이션 토폴로지 자동 발견
• 수평확장성
• 코드 수준의 가시성
• 코드를 수정하지 않고 성능정보 수집

18. 18

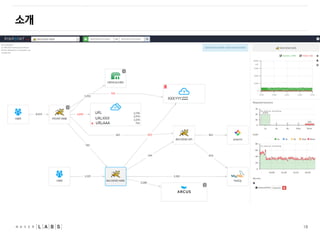

소개

19. 19

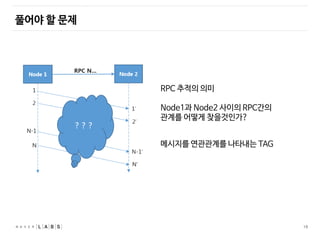

풀어야 할 문제
RPC 추적의 의미
Node1과 Node2 사이의 RPC간의
관계를 어떻게 찾을것인가?
메시지를 연관관계를 나타내는 TAG

20. 20
TAG 동작

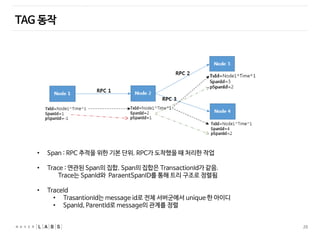

• Span : RPC 추적을 위한 기본 단위. RPC가 도착했을 때 처리한 작업
• Trace : 연관된 Span의 집합. Span의 집합은 TransactionId가 같음.
Trace는 SpanId와 ParaentSpanID를 통해 트리 구조로 정렬됨
• TraceId
• TrasantionId는 message id로 전체 서버군에서 unique 한 아이디
• SpanId, ParentId로 message의 관계를 정렬

21. 21

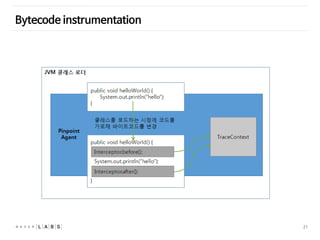

Bytecode instrumentation

22. 22

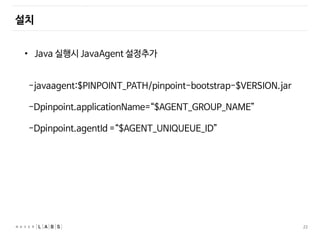

설치
• Java 실행시 JavaAgent 설정추가
-javaagent:$PINPOINT_PATH/pinpoint-bootstrap-$VERSION.jar
-Dpinpoint.applicationName=“$AGENT_GROUP_NAME”
-Dpinpoint.agentId =“$AGENT_UNIQUEUE_ID”

23. 23

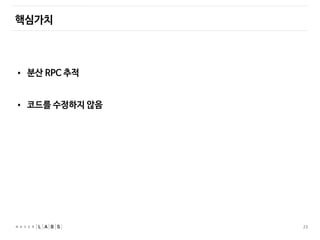

핵심가치
• 분산 RPC 추적
• 코드를 수정하지 않음

24. 24

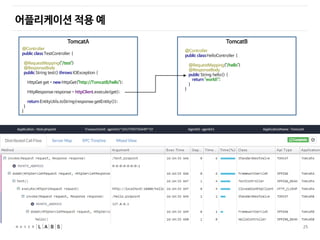

TomcatA

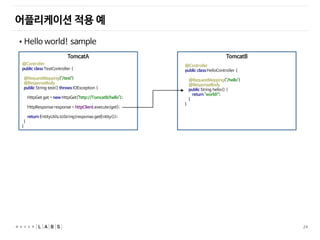

어플리케이션 적용 예
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
• Hello world! sample

25. 25
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

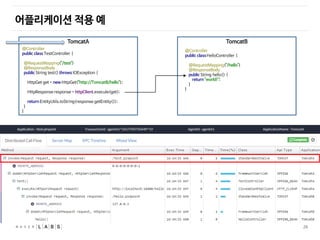

어플리케이션 적용 예

26. 26
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
어플리케이션 적용 예

27. 27
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
어플리케이션 적용 예

28. 28
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
어플리케이션 적용 예

29. 29
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
어플리케이션 적용 예

30. 30
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
어플리케이션 적용 예

31. 31
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

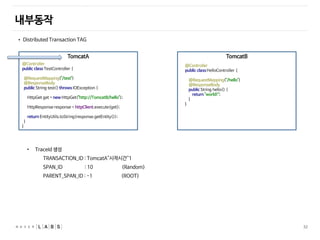

• Distributed Transaction TAG
• TraceId 생성
TRANSACTION_ID : 전체 RPC 호출을 하나로 묶을수 있는 Key
SPAN_ID : 나의 ID
PARENT_SPAN_ID : 부모의 ID
내부동작

32. 32
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
• Distributed Transaction TAG
• TraceId 생성
TRANSACTION_ID : TomcatA^시작시간^1
SPAN_ID : 10 (Random)
PARENT_SPAN_ID : -1 (ROOT)
내부동작

33. 33
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
• Distributed Transaction TAG

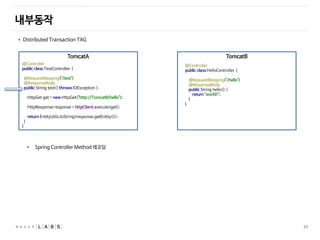

• Spring Controller Method 레코딩
내부동작

34. 34
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

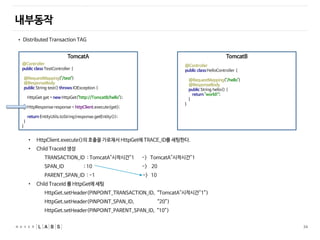

• Distributed Transaction TAG
• HttpClient.execute()의 호출을 가로채서 HttpGet에 TRACE_ID를 세팅한다.
• Child TraceId 생성
TRANSACTION_ID : TomcatA^시작시간^1 -> TomcatA^시작시간^1
SPAN_ID : 10 -> 20
PARENT_SPAN_ID : -1 -> 10
• Child TraceId 를 HttpGet에 세팅
HttpGet.setHeader(PINPOINT_TRANSACTION_ID, “TomcatA^시작시간^1”)
HttpGet.setHeader(PINPOINT_SPAN_ID, “20”)
HttpGet.setHeader(PINPOINT_PARENT_SPAN_ID, “10”)
내부동작

35. 35
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

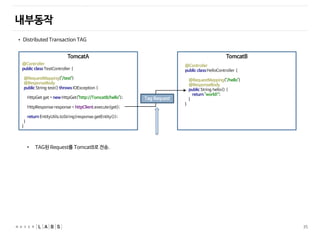

• Distributed Transaction TAG
• TAG된 Request를 TomcatB로 전송.
Tag
Request
내부동작

36. 36
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

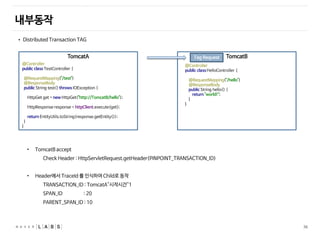

• Distributed Transaction TAG
• TomcatB accept
Check Header : HttpServletRequest.getHeader(PINPOINT_TRANSACTION_ID)
• Header에서 TraceId 를 인식하여 Child로 동작
TRANSACTION_ID : TomcatA^시작시간^1
SPAN_ID : 20
PARENT_SPAN_ID : 10
Tag
Request
내부동작

37. 37
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}

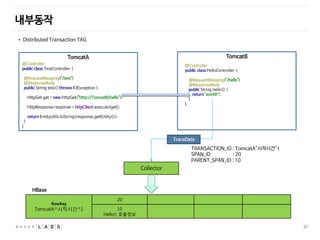

• Distributed Transaction TAG

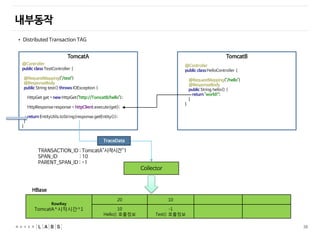

HBase
TRANSACTION_ID : TomcatA^시작시간^1
SPAN_ID : 20
PARENT_SPAN_ID : 10
Collector
RowKey
TomcatA^시작시간^1
20
10
Hello() 호출정보
TraceData
내부동작

38. 38
TomcatA
@Controller
public class TestController {
@RequestMapping("/test")
@ResponseBody
public String test() throws IOException {
HttpGet get = new HttpGet("http://TomcatB/hello");
HttpResponse response = httpClient.execute(get);
return EntityUtils.toString(response.getEntity());
}
}
TomcatB
@Controller
public class HelloController {
@RequestMapping("/hello")
@ResponseBody
public String hello() {
return "world!";
}
}
• Distributed Transaction TAG
HBase
TRANSACTION_ID : TomcatA^시작시간^1
SPAN_ID : 10
PARENT_SPAN_ID : -1
Collector
RowKey
TomcatA^시작시간^1
20 10
10
Hello() 호출정보
-1
Test() 호출정보
TraceData
내부동작

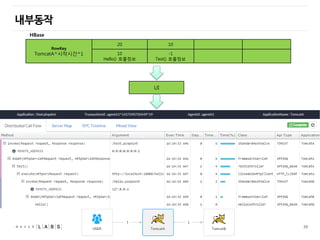

39. 39
RowKey
TomcatA^시작시간^1
20 10
10
Hello() 호출정보
-1
Test() 호출정보
HBase
UI
내부동작

40. 40
트러블 슈팅
• 인프라의 각 구성요소가 정상적으로
구축이 되었는가?
• 해외Proxy에서 한국의 특정 서버로
사용자 요청의 흐름이 기대한 대로 인가?
• 응답시간이 느린 구간과 API가 있는가?
• 느린 구간에 대한 프로파일링 데이타 제공
• 성능 패턴 데이타 제공
• 개발->QA->운영단계에서의 연속적인 확인

41. 41
어려운점

42. 42

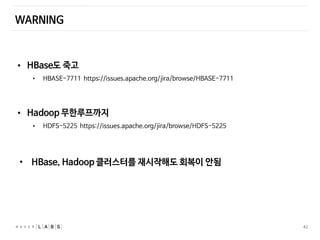

WARNING
• HBase도 죽고
• HBASE-7711 https://issues.apache.org/jira/browse/HBASE-7711
• Hadoop 무한루프까지
• HDFS-5225 https://issues.apache.org/jira/browse/HDFS-5225
• HBase, Hadoop 클러스터를 재시작해도 회복이 안됨

43. 43
WARNING

44. 44

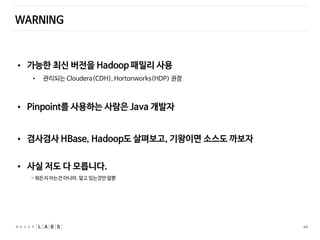

WARNING
• 가능한 최신 버전을 Hadoop 패밀리 사용
• 관리되는 Cloudera(CDH), Hortonworks(HDP) 권장
• Pinpoint를 사용하는 사람은 Java 개발자
• 겸사겸사 HBase, Hadoop도 살펴보고, 기왕이면 소스도 까보자
• 사실 저도 다 모릅니다.
- 뭐든지 아는건 아니야. 알고 있는것만 알뿐

45. 45
WARNING
혹시 아나요?
HBase, Hadoop, Zookeeper의 전문가가 될지
망할거 같지는 않잖아요
개인의 노력을 투자해 봅시다

46. 46
WARNING
지금 여러분이 전문가가 될 수도 있지 않을까요?

47. 47
WARNING
사실 그걸 노리고 선택한 Backend입니다.

48. 48

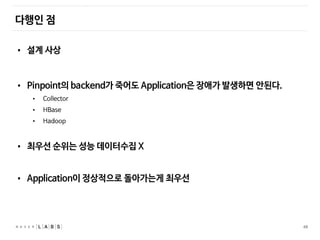

다행인 점
• 설계 사상
• Pinpoint의 backend가 죽어도 Application은 장애가 발생하면
안된다.
• Collector
• HBase
• Hadoop
• 최우선 순위는 성능 데이터수집 X
• Application이 정상적으로 돌아가는게 최우선

49. 49
다행인 점
• 뭐든 그렇지만 말로는 다 됨
• 큰소리 땅땅~~
“아! 걱정마시라깐요. 저를 믿으셈.
모든건 계획대로~”

50. 50
다행인 점

51. 51
다행인 점
• 검증되었습니다
• 직접 체험
• 한계는 분명. 버그는 커버 불가능
• 개발에서 검증 -> 운영
• 버그가 발생하면 신고해주세요. 큰 도움이 됩니다.
• 버그는 계획에 없었던 일

52. 52

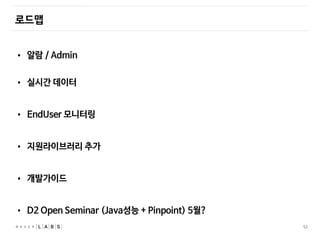

로드맵
• 알람 / Admin
• 실시간 데이터
• EndUser 모니터링
• 지원라이브러리 추가
• 개발가이드
• D2 Open Seminar (Java성능 + Pinpoint) 5월?

53. 53
끝
감사합니다.
http://github.com/naver/pinpoint
http://helloworld.naver.com/helloworld
/1194202
