Красивый и долговечный фасад
                                       Вашего дома




CEDRAL®          ООО «ЭТЕРНИТ КАЛУГА»




7 декабря 2011

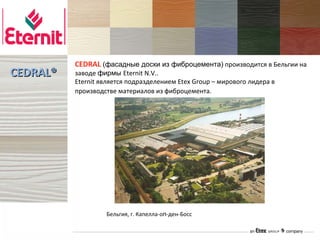

CEDRAL (фасадные доски из фиброцемента) производится в Бельгии на
CEDRAL®   заводе фирмы Eternit N.V..
          Eternit является подразделением Etex Group – мирового лидера в
          производстве материалов из фиброцемента.




                   Бельгия, г. Капелла-оп-ден-Босс
CEDRAL®             Фиброцемент – экологически чистый материал, который состоит из
          цемента, песка, воздуха и воды. Волокна целлюлозы, добавленное в цемент в
          качестве армирующего вещества, придает материалу необходимую прочность.
                    В процессе автоклавирования все элементы образуют однородную
          структуру, способную противостоять самым суровым климатическим воздействиям.
                    Готовая продукция представляет собой прочные доски, имеющие
          рельефную текстуру дерева и окрашенные в различные цвета.

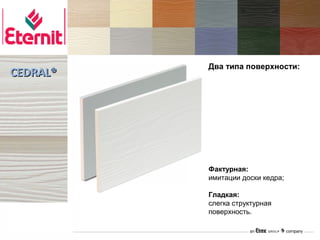

Два типа поверхности:
CEDRAL®




          Фактурная:
          имитации доски кедра;

          Гладкая:
          слегка структурная
          поверхность.

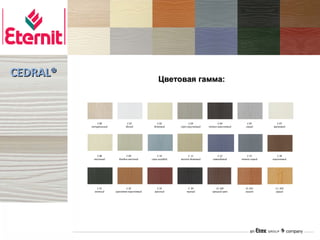

CEDRAL®                                            Цветовая гамма:




              С 00              С 01             С 02              С 03              С 04             С 05         С 07
          натуральный          белый           бежевый       серо-коричневый   темно-коричневый      серый      кремовый




             С 08              С 09               С 10           С 11                С 12            С 15          С 30
           песочный       бледно-желтый       серо-голубой   желто-бежевый        лавандовый      темно-серый   коричневый




              С 31             С 32               С 33            С 50              СL 100          СL 101        С L 102
            зеленый     оранжево-коричневый     красный          черный          грецкий орех       вишня         груша

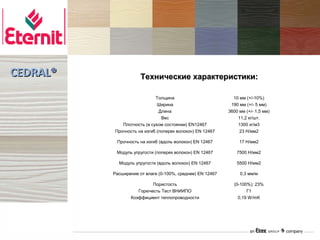

CEDRAL®               Технические характеристики:

                            Толщина                          10 мм (+/-10%)
                             Ширина                         190 мм (+/- 5 мм)
                              Длина                        3600 мм (+/- 1,5 мм)
                               Вес                             11,2 кг/шт.
             Плотность (в сухом состоянии) EN12467             1300 кг/м3
          Прочность на изгиб (поперек волокон) EN 12467         23 Н/мм2

           Прочность на изгиб (вдоль волокон) EN 12467          17 Н/мм2

           Модуль упругости (поперек волокон) EN 12467         7500 Н/мм2

            Модуль упругости (вдоль волокон) EN 12467          5500 Н/мм2

          Расширение от влаги (0-100%, среднее) EN 12467        0,3 мм/м

                          Пористость                         (0-100%): 23%
                    Горючесть Тест ВНИИПО                          Г1
                 Коэффициент теплопроводности                  0,19 W/mK

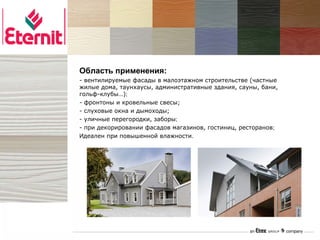

CEDRAL®   Область применения:
          - вентилируемые фасады в малоэтажном строительстве (частные
          жилые дома, таунхаусы, административные здания, сауны, бани,
          гольф-клубы…);
          - фронтоны и кровельные свесы;
          - слуховые окна и дымоходы;
          - уличные перегородки, заборы;
          - при декорировании фасадов магазинов, гостиниц, ресторанов;
          Идеален при повышенной влажности.

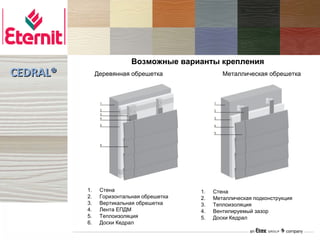

Возможные варианты крепления
CEDRAL®        Деревянная обрешетка                Металлическая обрешетка




          1.    Стена                      1.   Стена
          2.    Горизонтальная обрешетка   2.   Металлическая подконструкция
          3.    Вертикальная обрешетка     3.   Теплоизоляция
          4.    Лента ЕПДМ                 4.   Вентилируемый зазор
          5.    Теплоизоляция              5.   Доски Кедрал
          6.    Доски Кедрал
Возможные варианты раскладок
CEDRAL®

                           свободная




                           прямая




                           шахматная

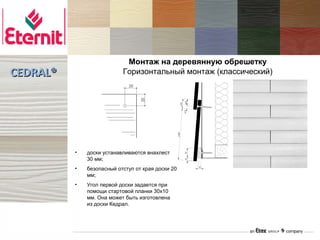

Монтаж на деревянную обрешетку
CEDRAL®                    Горизонтальный монтаж (классический)




          •   доски устанавливаются внахлест
              30 мм;
          •   безопасный отступ от края доски 20
              мм;
          •   Угол первой доски задается при
              помощи стартовой планки 30х10
              мм. Она может быть изготовлена
              из доски Кедрал.

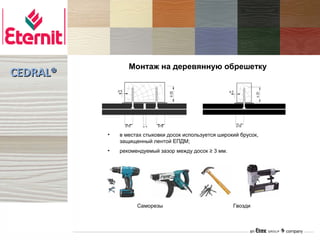

Монтаж на деревянную обрешетку
CEDRAL®



                ≥15         ≥15                          ≥15

          •   в местах стыковки досок используется широкий брусок,
              защищенный лентой ЕПДМ;
          •   рекомендуемый зазор между досок ≥ 3 мм.




                      Саморезы                          Гвозди

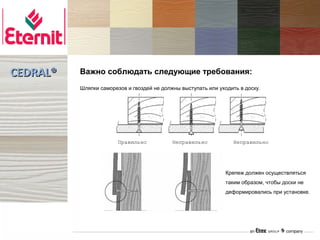

CEDRAL®   Важно соблюдать следующие требования:
          Шляпки саморезов и гвоздей не должны выступать или уходить в доску.




                        Правильно           Неправильно            Неправильно




                                                                Крепеж должен осуществляться
                                                                таким образом, чтобы доски не
                                                                деформировались при установке.

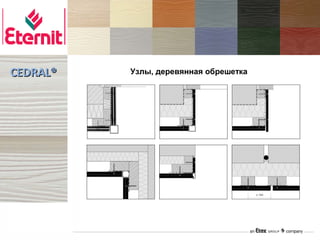

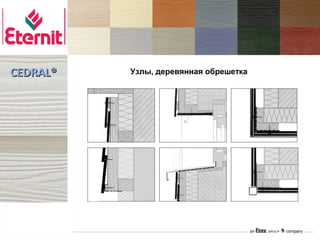

CEDRAL®   Узлы, деревянная обрешетка
CEDRAL®   Узлы, деревянная обрешетка

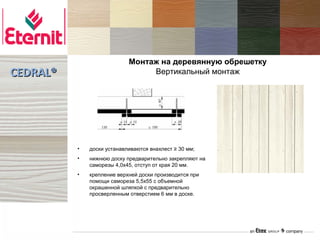

Монтаж на деревянную обрешетку
CEDRAL®                          Вертикальный монтаж




          •   доски устанавливаются внахлест ≥ 30 мм;
          •   нижнюю доску предварительно закрепляют на
              саморезы 4,0х45, отступ от края 20 мм.
          •   крепление верхней доски производится при
              помощи самореза 5,5х55 с объемной
              окрашенной шляпкой с предварительно
              просверленным отверстием 6 мм в доске.

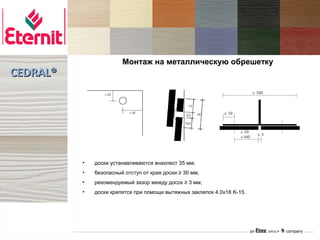

Монтаж на металлическую обрешетку
CEDRAL®




          •   доски устанавливаются внахлест 35 мм;
          •   безопасный отступ от края доски ≥ 30 мм;
          •   рекомендуемый зазор между досок ≥ 3 мм;
          •   доски крепятся при помощи вытяжных заклепок 4,0х18 K-15.

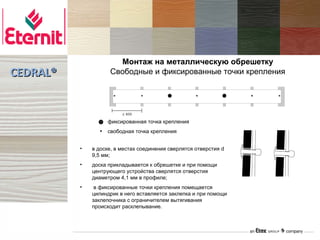

Монтаж на металлическую обрешетку
CEDRAL®             Свободные и фиксированные точки крепления




                   фиксированная точка крепления
                   свободная точка крепления


          •   в доске, в местах соединения сверлятся отверстия d
              9,5 мм;
          •   доска прикладывается к обрешетке и при помощи
              центрующего устройства сверлятся отверстия
              диаметром 4,1 мм в профиле;
          •    в фиксированные точки крепления помещается
              цилиндрик в него вставляется заклепка и при помощи
              заклепочника с ограничителем вытягивания
              происходит расклепывание.

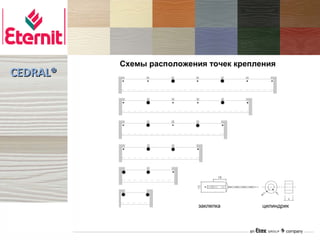

Схемы расположения точек крепления
CEDRAL®




                           заклепка      цилиндрик

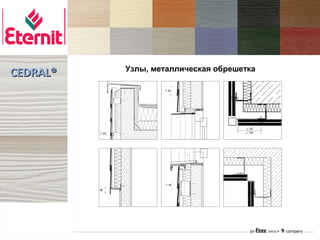

Узлы, металлическая обрешетка
CEDRAL®

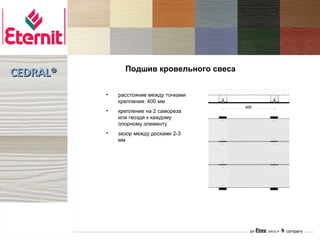

Подшив кровельного свеса
CEDRAL®
          •   расстояние между точками
              крепления: 400 мм
          •   крепление на 2 самореза
              или гвоздя к каждому
              опорному элементу
          •   зазор между досками 2-3
              мм

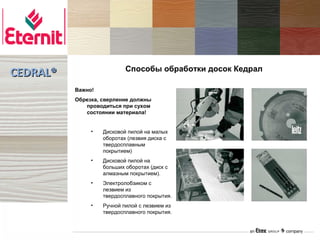

Способы обработки досок Кедрал
CEDRAL®
          Важно!
          Обрезка, сверление должны
             проводиться при сухом
             состоянии материала!


               •   Дисковой пилой на малых
                   оборотах (лезвия диска с
                   твердосплавным
                   покрытием)
               •   Дисковой пилой на
                   больших оборотах (диск с
                   алмазным покрытием).
               •   Электролобзиком с
                   лезвием из
                   твердосплавного покрытия.
               •   Ручной пилой с лезвием из
                   твердосплавного покрытия.
Подкрашивание досок Кедрал
CEDRAL®
              •
                  из
                  эс
                  те
                  ти
                  че
                  ск
                  их
                  со
                  об
                  ра
                  же
                  ни
                  й
                  ре
                  ко
                  ме
                  нд
                  уе
                  тс
                  я
                  за
                  кр

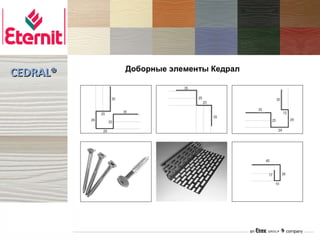

Доборные элементы Кедрал
CEDRAL®
Инструмент для монтажа Кедрал
CEDRAL®
             Установите инструмент в нужном
          положении, регулируя поддерживающую
          проставку. Убедитесь, что оба инструмента
          установлены одинаково.
          •   Всегда используйте 2 монтажных
          инструмента, чтобы упростить установку.
          •   Прикрепите инструмент под Cedral, уже
          установленным.
          •   Закрепите зажим для поверхности
          Cedral.
          •   Поместите следующую доску Cedral в
          монтажные инструменты.
          •   Закрепите Cedral саморезами или
          гвоздями, соблюдая минимальное
          расстояние края 20 мм.
          •   Ослабьтесь и уберите монтажные
          инструменты.

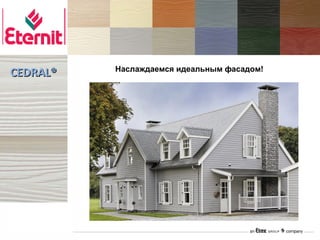

CEDRAL®   Наслаждаемся идеальным фасадом!
Красивый и долговечный фасад
                                Вашего дома




CEDRAL®




          СПАСИБО ЗА ВНИМАНИЕ!
