Ejemplo de Calculo de bomba centrifuga de servicio petrolero

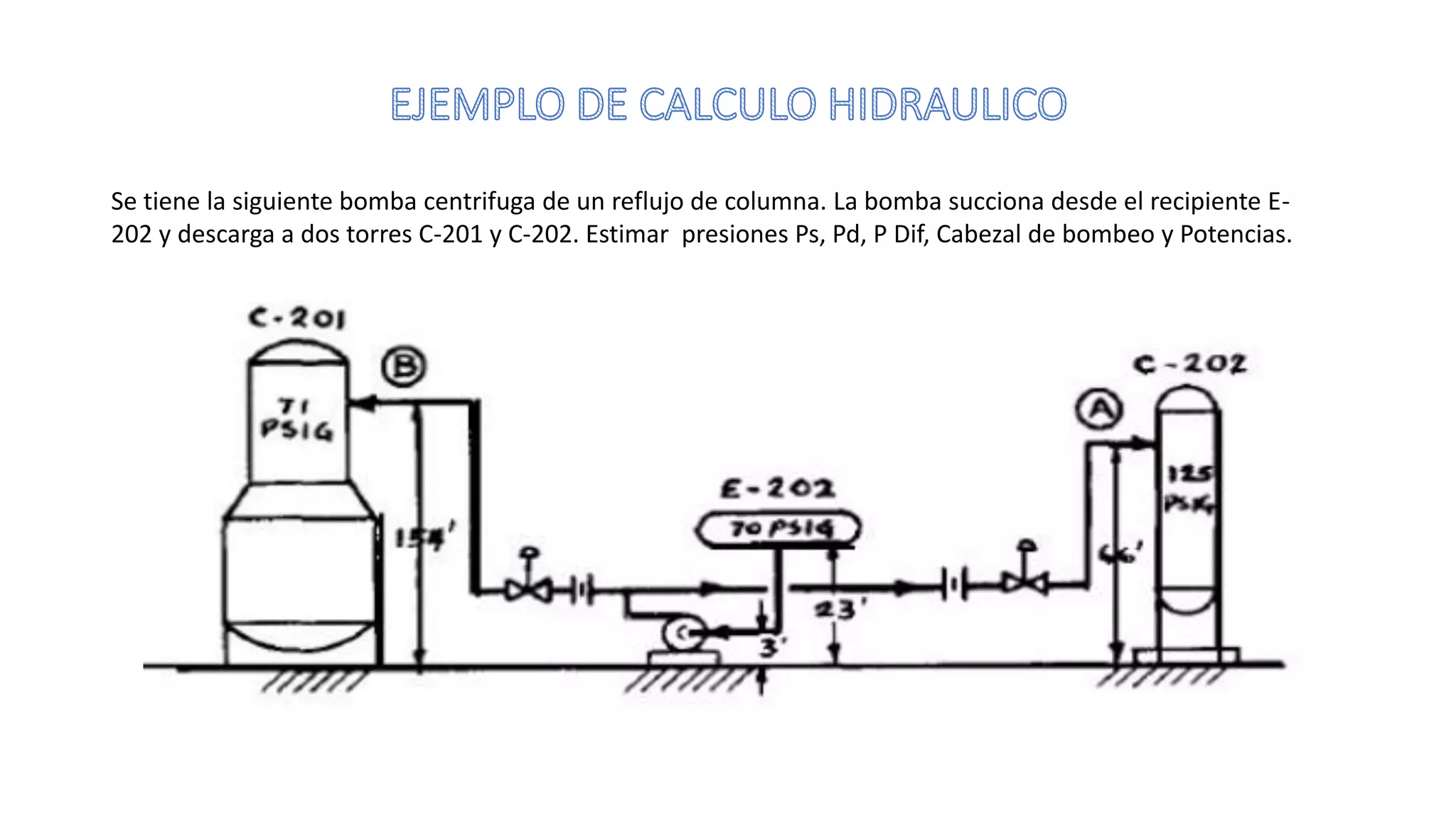

1. Se tiene la siguiente bomba centrifuga de un reflujo de columna. La bomba succiona desde el recipiente E-
202 y descarga a dos torres C-201 y C-202. Estimar presiones Ps, Pd, P Dif, Cabezal de bombeo y Potencias.

2. 107
0,89
0,2 Cp
250
20
300
Calculo de Presion la succion
85 (70+14,7)
7,71
92,71
𝑷 𝑷𝒔𝒊𝒈 =
𝒉(𝑭𝒕)∗𝑺.𝑮
𝟐,𝟑𝟏
= (20*0,89)/2,31

3. 85
8,86
0,4
7,32
19
92,71
Hs=23´
3´
20´
𝑷 𝑷𝒔𝒊𝒈 =
𝒉(𝑭𝒕)∗𝑺.𝑮
𝟐,𝟑𝟏
= (23*0,89)/2,31

4. CALCULO CARGA DIF
VIA A VIA B
12,25
8,75
2 2
SUB Total 14,25 10,75
10 10
139,7 85,7
24,273 58,17749
188,22 164,6275
92,71 92,71
95,52 71,92
247,92 186,6736
𝑷𝒅 = 𝑷𝒓𝒆𝒄 + 𝑷(𝒄 𝑳𝒊𝒒) + 𝑷 𝑭𝒓𝒊𝒄𝒊𝒐𝒏
+∆𝑷 𝒆𝒒𝒖𝒊𝒑𝒐𝒔 + 𝑽𝒂𝒍𝒗 + 𝑨𝒄𝒄
∆𝑷 = 𝑷𝒅 − 𝑷(𝒔)
250 Ft
350 Ft

5.  OPERATING CONDITIONS  LIQUID
gpm Rated gpm Type Or Name Of Liquid
Other gpm Pumping Temperature
/ psia Normal 107 °F Max °F Min °F
psia Vapor Pressure 85 psia @ 0 °F
psi Relative Density (Specific Gravity):
ft ft Normal 0,89 Max Min
HP 3 ft. above floor
level
Specific Heat, Cp BTU/lb-°F
(3.1.2) Viscosity 0,2 cP @ 0 °F
(3.1.3) Max. Viscosity cP @ °F
  Interm. (Starts/Day) Corrosive/Erosive Agent (2.11.1.8)
 Chloride Concentration (PPM) --- (3.5.2.6)
H2S Concentration (PPM):
(2.11.1.11
)
Liquids:
 Toxic  Flammable
 Other
250 300
92,71
188,22
95,52
247,92 39,37
Mezcla Hidro
HOJA DE DATOS

6. .

7. S:G * Q * H
3960*ηb
BHP =
Potencia al Freno (BHP):
Qrated =
TDH =
S.G =
247 ft
0,89
300 gpm
ηb = 0,385
0,89 *300*247
3960*0.385
Bkw =
S.G * Q * H
367,35ηb
BHP = (SI)
(US)
BHP = 43,25 HP Factor = 1.15
BHP= 49,75 Hp(37 Kw)
Tabla de motores comercial 50 Hp (45 Kw)

8. 350 ft 250 ft
C-201
C-202
E-202
P-201BP-201A

9. Model Type Group Size
Stg
No RPM %BEP Power Eff NPSHr Nss %Shutoff
3700 API Process SX 2x4-9LX_U10013 1 3550 99 30,7 54 24,3 6000 17,1
3700 API Process MX 2X4-11AX_10194 1 3550 96 27,3 60,5 8,5 10355 17,8
3700 API Process LX 3X6-17A 1 1780 103 42,8 38,5 5 8500 12
3700 API Process MA 2X4-11N 1 3560 101 27,3 61 13,5 11924 22,5
3700 API Process MA 2X4-11 1 3560 99 26,3 63 17,7 8285 23,8
3700 API Process MX 2X4-11A 1 3550 100 27,2 61 8,5 10355 19,8
3700 API Process SX 2x4-9A 1 3550 87 24 69 8,8 10426 10,8
3700 API Process SX 2x3-9 1 3550 108 25,9 64 11,4 9860 25,3
3700 API Process SX 2x3-9 1 3550 108 25,9 64 11,4 9954 25,2
3700 API Process MX 3X4-11 1 3550 82 31 53,5 11 9784 9,8
3700 API Process SX 2x4-9L 1 3550 88 24,6 67,5 8,9 10010 12
3700 API Process SX 2x4-9LX 1 3550 99 25,2 66 8,9 11181 17,1
3700 API Process SX 2x4-9AX_8406 1 3550 87 33,4 49,5 8,8 10426 10,8
3700 API Process SX 2x4-9AX_9280 1 3550 84 24,2 68,5 8,7 10023 9,5
Dia Min Dia Max Dia BEP flow
Shutoff
Head Min Flow TDH
Suction
Energy
NPSH @ Run
Out
Motor
rating Min RPM
8,17 6 9,25 304,2 288,9 106,1 246,8 6.1E7 29,557561 40 750
8,33 8 11,12 312,1 290,3 87,2 246,5 1.1E8 14,419206 40 750
15,47 12 16,62 292,2 276 118,2 246,5 6.1E7 5,634878 50 750
8,5 8 11,125 298,2 303,4 89,4 247,7 1.3E8 69,728752 40 600
8,44 8 11,125 304,5 305,7 89,6 246,9 1.0E8 74,847984 30 600
8,4 8 11,12 300,4 296 88,1 247 1.1E8 14,401579 40 750
8,0386 6 9,25 343 273,6 104,6 246,9 1.1E8 12,902897 30 750
8,54 6 9,25 276,9 309,3 80,3 246,9 8.4E7 14,081474 30 750
8,54 6 9,25 276,9 309,3 80,3 247 8.5E7 17,183886 30 750
8,06 8 11,125 367,9 272,3 109 248 1.1E8 14,542004 40 750
8,02 6 9,25 342 277,4 103,1 247,7 1.0E8 13,422253 30 750
8,17 6 9,25 304,2 288,9 106,1 246,8 1.1E8 14,180456 30 750
8,04 6 9,25 343,1 273,7 104,6 247 1.1E8 12,908529 40 750
8 6 9,25 356,1 270,8 103,8 247,2 1.0E8 12,691109 30 750

10. Motor de 50 Hp a 1780 rpm . Determinar frame.
2146 mm 702 mm

11. Motor Electrico

12. Motor Electrico

13. PLACA BASE
