1.

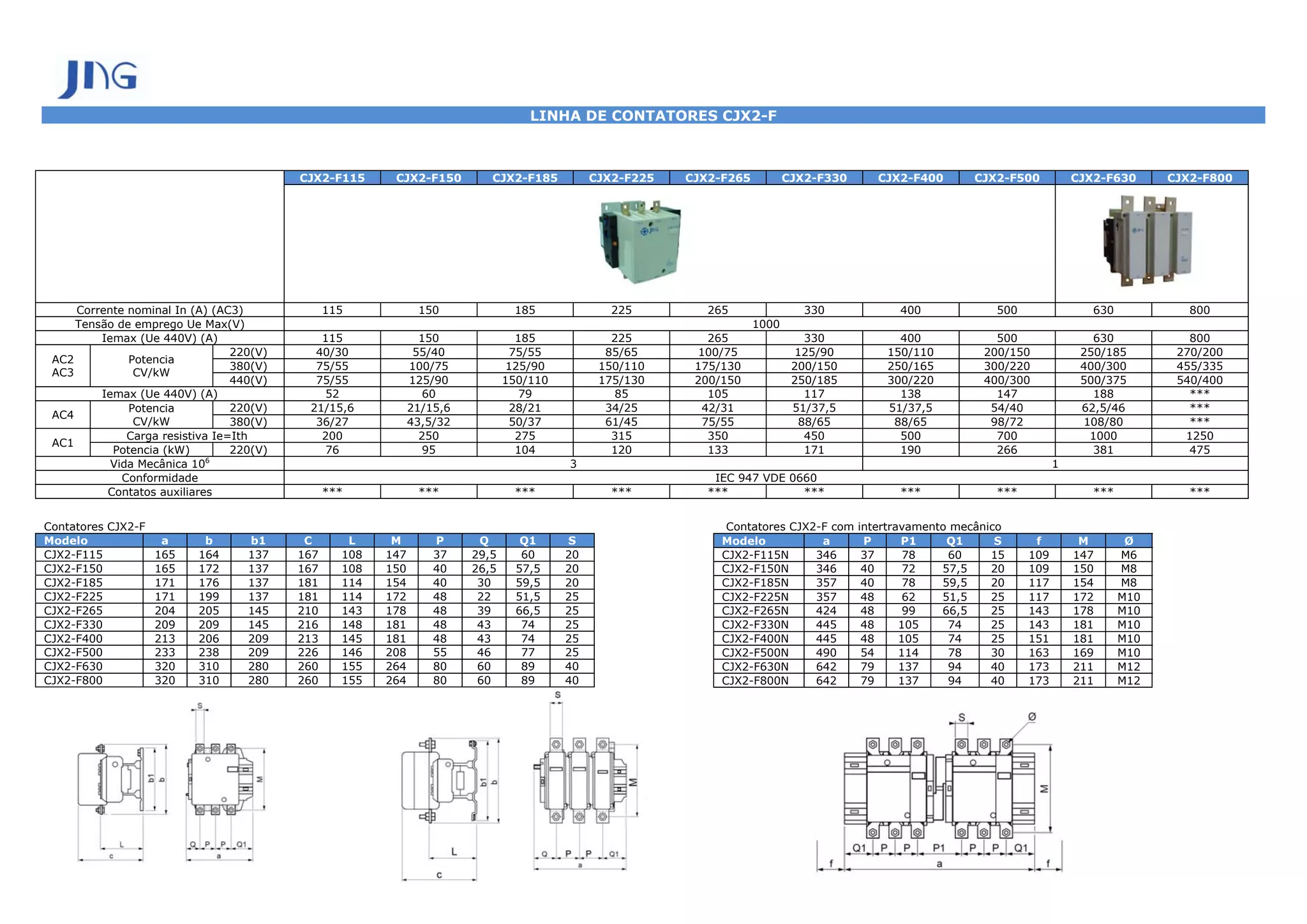

LINHA DE CONTATORES CJX2-F
CJX2-F115 CJX2-F150 CJX2-F185 CJX2-F225 CJX2-F265 CJX2-F330 CJX2-F400 CJX2-F500 CJX2-F630 CJX2-F800
Corrente nominal In (A) (AC3) 115 150 185 225 265 330 400 500 630 800
Tensão de emprego Ue Max(V) 1000
Iemax (Ue 440V) (A) 115 150 185 225 265 330 400 500 630 800
220(V) 40/30 55/40 75/55 85/65 100/75 125/90 150/110 200/150 250/185 270/200
AC2 Potencia
380(V) 75/55 100/75 125/90 150/110 175/130 200/150 250/165 300/220 400/300 455/335
AC3 CV/kW
440(V) 75/55 125/90 150/110 175/130 200/150 250/185 300/220 400/300 500/375 540/400
Iemax (Ue 440V) (A) 52 60 79 85 105 117 138 147 188 ***
Potencia 220(V) 21/15,6 21/15,6 28/21 34/25 42/31 51/37,5 51/37,5 54/40 62,5/46 ***
AC4
CV/kW 380(V) 36/27 43,5/32 50/37 61/45 75/55 88/65 88/65 98/72 108/80 ***
Carga resistiva Ie=Ith 200 250 275 315 350 450 500 700 1000 1250
AC1
Potencia (kW) 220(V) 76 95 104 120 133 171 190 266 381 475
Vida Mecânica 106 3 1
Conformidade IEC 947 VDE 0660
Contatos auxiliares *** *** *** *** *** *** *** *** *** ***
Contatores CJX2-F Contatores CJX2-F com intertravamento mecânico
Modelo a b b1 C L M P Q Q1 S Modelo a P P1 Q1 S f M Ø
CJX2-F115 165 164 137 167 108 147 37 29,5 60 20 CJX2-F115N 346 37 78 60 15 109 147 M6
CJX2-F150 165 172 137 167 108 150 40 26,5 57,5 20 CJX2-F150N 346 40 72 57,5 20 109 150 M8
CJX2-F185 171 176 137 181 114 154 40 30 59,5 20 CJX2-F185N 357 40 78 59,5 20 117 154 M8
CJX2-F225 171 199 137 181 114 172 48 22 51,5 25 CJX2-F225N 357 48 62 51,5 25 117 172 M10
CJX2-F265 204 205 145 210 143 178 48 39 66,5 25 CJX2-F265N 424 48 99 66,5 25 143 178 M10
CJX2-F330 209 209 145 216 148 181 48 43 74 25 CJX2-F330N 445 48 105 74 25 143 181 M10
CJX2-F400 213 206 209 213 145 181 48 43 74 25 CJX2-F400N 445 48 105 74 25 151 181 M10
CJX2-F500 233 238 209 226 146 208 55 46 77 25 CJX2-F500N 490 54 114 78 30 163 169 M10
CJX2-F630 320 310 280 260 155 264 80 60 89 40 CJX2-F630N 642 79 137 94 40 173 211 M12
CJX2-F800 320 310 280 260 155 264 80 60 89 40 CJX2-F800N 642 79 137 94 40 173 211 M12

2.

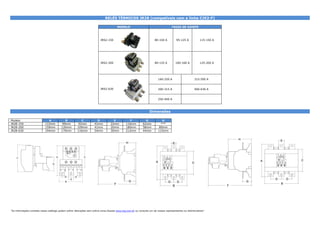

RELÉS TÉRMICOS JR28 (compatíveis com a linha CJX2-F)
MODELO FAIXA DE AJUSTE
JRS2-150 80-104 A 95-125 A 115-150 A
JRS2-200 80-125 A 100-160 A 125-200 A
160-250 A 315-500 A
JRS2-630 200-315 A 400-630 A
250-400 A
Dimensões
Modelo A B C D E F G H
JR28-150 133mm 99mm 92mm 41mm 22mm 116mm 62mm ***
JR28-200 159mm 126mm 109mm 41mm 20mm 180mm 58mm 80mm
JR28-630 194mm 170mm 116mm 54mm 30mm 212mm 44mm 115mm
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
