1. «Диспетчеризация
инженерных систем»
(ДИС)
Проектирование объектов
промышленного и
гражданского
строительства

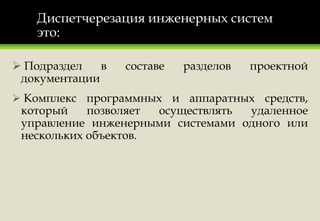

2. Диспетчерезация инженерных систем
это:
 Подраздел в составе разделов проектной
документации
 Комплекс программных и аппаратных средств,
который позволяет осуществлять удаленное
управление инженерными системами одного или
нескольких объектов.

3. Автоматические инженерные системы:

4. Нормативная документация:
Постановление правительства РФ от 16 февраля 2008 года
N87 — о составе разделов проектной документации и
требованиях к их содержанию;
ГОСТ 21.408-93. СПДС. Правила выполнения рабочей
документации автоматизации технологических процессов;
ГОСТ 21.404-85 — СПДС. Автоматизация технологических
процессов;
СП 7.13130-2009 — Отопление, вентиляция и
кондиционирование. Противопожарные требования.
 РД 50-34.698-90 - Автоматизированные системы. Требования
к содержанию документов

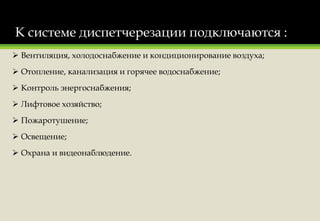

5. К системе диспетчерезации подключаются :
 Вентиляция, холодоснабжение и кондиционирование воздуха;
 Отопление, канализация и горячее водоснабжение;
 Контроль энергоснабжения;
 Лифтовое хозяйство;
 Пожаротушение;
 Освещение;
 Охрана и видеонаблюдение.

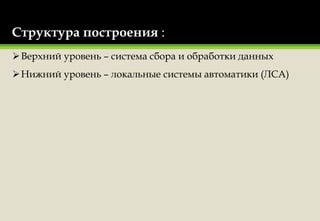

6. Структура построения :
Верхний уровень – система сбора и обработки данных
Нижний уровень – локальные системы автоматики (ЛСА)

7. Состав основного оборудования системы
сбора и обработки данных :
 Сервер системы сбора и обработки данных.
 Интерфейсное оборудование связи сервера с локальными
системами автоматики.
 Автоматизированное рабочее место (АРМ) оператора
инженерных систем.
 Программное обеспечение системы сбора и обработки
данных.
 Оборудование для создания ЛВС.
 Источники бесперебойного питания.

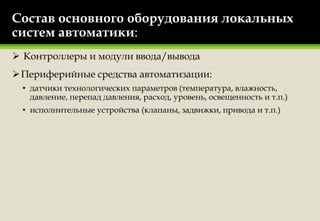

8. Состав основного оборудования локальных
систем автоматики:
 Контроллеры и модули ввода/вывода
Периферийные средства автоматизации:
• датчики технологических параметров (температура, влажность,
давление, перепад давления, расход, уровень, освещенность и т.п.)
• исполнительные устройства (клапаны, задвижки, привода и т.п.)

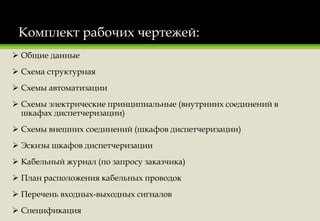

9. Комплект рабочих чертежей:
 Общие данные
 Схема структурная
 Схемы автоматизации
 Схемы электрические принципиальные (внутрниих соединений в
шкафах диспетчеризации)
 Схемы внешних соединений (шкафов диспетчеризации)
 Эскизы шкафов диспетчеризации
 Кабельный журнал (по запросу заказчика)
 План расположения кабельных проводок
 Перечень входных-выходных сигналов
 Спецификация

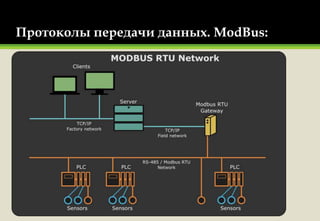

10. Протоколы передачи данных. ModBus:

11. Примеры
документации
Диспетчерезация
инженерных систем

12. Структурная схема диспетчеризации
инженерных систем :

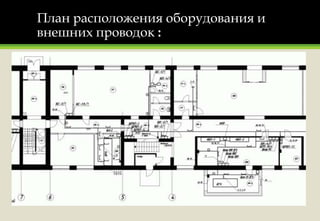

13. План расположения оборудования и
внешних проводок :

14. Схема автоматизации приточно-вытяжной
установки :

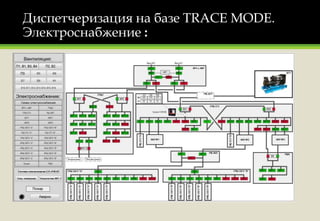

15. Диспетчеризация на базе TRACE MODE.
Электроснабжение :

16. Мнемосхема. Схема очистки сбросов:

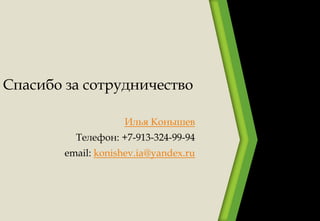

17. Спасибо за сотрудничество
Илья Конышев
