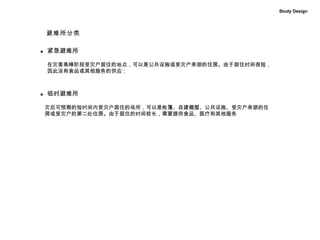

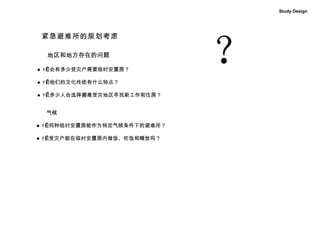

汶川避难所研究报告16. Study Design 紧急避难所 ■ 在灾害高峰阶段受灾户居住的地点,可以是公共设施或受灾户亲朋的住房。由于居住时间很短, 因此没有食品或其他服务的供应; ■ 临时避难所 灾后可预期的短时间内受灾户居住的场所,可以是帐篷、自建棚屋、公共设施、受灾户亲朋的住 房或受灾户的第二处住房。由于居住的时间较长,需要提供食品、医疗和其他服务 避难所分类 7. Study Design 紧急避难所的规划考虑 地区和地方存在的问题 ● 会有多少受灾户需要临时安置房? ● 他们的文化传统有什么特点? ● 多少人会选择搬离受灾地区寻找新工作和住房? 气候 ● 何种临时安置房能作为特定气候条件下的避难所? ● 受灾户能在临时安置房内做饭、吃饭和睡觉吗? ? 8. 避难所的地理位置(一) 空间相对开阔的城市绿地 公园是具有避难防灾功能的重要“柔性”空间 由于绿地公园 地势平缓 , 建筑稀少、低矮, 不仅可以作 为灾民的临时生活住所,也可作为 救灾物资的集散地 、 救灾人员的驻扎地、临时医院的所在地和救援直升飞机 的起降地。 同时,树木葱茏、绿草如茵的绿地也是 天然 的 防护屏障 , 能有效 减轻爆炸 、燃烧产生的 破坏、冲击 ,从而成为灾 民紧急避难场所。在一些灾难如战争中,城市绿地还可 以起到提供掩体、隐藏目标等作用。 13. 避难所的材料选择 塑料 : 大部分塑料的抗腐蚀能力强,不与酸、碱反应。 2 、塑料制造成本低。 3 、耐用、防水、质轻。 4 、容易被塑制成不同形状。 5 、是良好的绝缘体。 6 、塑料可以用于制备燃料油和燃料气,这样可以降低原油消耗。 布料 : 三 防布:耐酸碱、雨后不增重、阻燃效果好, -35℃ 折不裂。 Pe 布:抗晒、抗冻、抗老化、抗腐蚀、轻便、易折叠、耐用 帆布:质轻 环保 防雨 防晒 防霉 耐磨 抗老化 抗撕裂 耐酸碱 抗紫外线 UV 防火阻燃 棉布:轻松保暖,柔和贴身、吸湿性、透气性甚佳。它的缺点则是易缩、易皱 麻布:优点是强度极高、吸湿、导热、透气性甚佳。它的缺点则是穿著不甚舒适,外观较为粗糙,生硬。 油布:防水或防湿、防潮而上过油的布 天然木材 : 就地取材、透气性,光照度良好,耐腐蚀性,抗寒性欠缺 Study Design 14. 帐蓬的面料一般有哪几种 ? 帐篷使用的面料,主要分为三部分: 外帐面料.内帐面料和帐底面料 ( 一 ) ,尼龙 (Nylon) :张力强,色泽鲜艳光滑.不易褪色,且质地柔软,又具有良好的强度,不易发霉.也不会被虫蛀。它的吸湿性小。遇冻不硬化.是目前使用最广的质料。 ( 二 ) 。帆布:防水性强,隔热效果较好.太阳照射时不炙热,但质地硬且笨重,容易发霉及褪色.经济效益已不如尼龙,已经逐渐被淘汰。 ( 三 ) 。 TC 布:耐磨,耐用强度佳、透气性好、质地结实。多用于中大型的家庭帐。 ( 四 ) ,丝芙绸:布面光滑,透气性佳,但耐用度及强度不如纯尼龙来得好,多用于寒冷气候,比如在寒冷的天气,关紧帐门的同时也必须能够散发帐内的水蒸汽,才不至于太闷或湿度太重。 ( 五 ) , Gore--Tex :是美国最新科技下的产物,它能够透气又能够防水,重量轻。耐磨、耐用,只是价格比较昂贵。 外帐 内帐 :对于内帐.通常用透气性良好的棉布式尼龙绸。从使用角度看.尼龙绸性能要优于棉布。在 野外露营,帐篷极易吸收潮气,棉布晾晒不好易霉变。尼龙绸则易干且不易发霉。 帐底面料 :帐底的材料主要功能是防水、防潮。防尘。底料的选择同样决定着帐篷的档次.低档帐篷通 常采用聚乙烯材料 (PE) 做底料,也有用聚氯乙烯 (PVC) 的,求的是成本低。双面覆膜的 PE 。虽具有防水。 防潮的功能,但易磨损渗漏。冬天是 PVC 底料的克星。千冷的气候会使其发硬、变脆,容易产生折痕或 断裂。而聚氨酯 (Pu) 涂层的牛津布做底料:无论是坚固性,耐寒性。还是防水性都大大超过了 PE 和 PVC . PU 涂层不仅能克服 PVC 的缺陷,防水也很不错。多次涂层的 PU ,防水压力可达到 2000mm 以上。 Study Design 15. 帐篷的防风 如何实现帐篷的抗风,首先是它的设计外形是否符合 空气动力学 。通常的帐篷外形分为 圆顶式 和 通道式 ,两者比较而言,圆顶式的帐篷高大、宽敞, 通道式的帐篷比较矮小、狭长。虽然矮小狭长意味者住起来不舒服可一但刮起大风来,它的受风面积小,而且首尾都有向外延伸的门篷设计,尤其是在与风向平行搭建时抗风就十分优秀了。 保证帐篷防风的另一大关键是帐篷的整体强度。支杆的材料通常是玻璃纤维和铝合金,勿庸质疑当然是 铝合金的支杆 强度更高了,而且支杆的数目越多则帐篷的整体强度越高。还有就是帐篷的地钉( stake )和拉绳等要充分发挥作用,能大大加强帐篷的抗风能力。 通道结构帐篷在长度方向抗风是所有结构中最好的。侧向稍差。但因为总体重量轻,所以支杆可以做得很结实。从实际评论看好象没有特别反应侧向抗风问题突出的。 Study Design 您选择的帐篷最好有较多的网眼纱帘。如果您一般的宿营条件比较温和,而您的 帐篷的通风性能又不是很好的话,您体内散发的热量会使您感觉十分闷热。 帐篷的通风 18. 6 个人的空间分配方案(一) 床的长宽:长 200cm 宽 90cm 整个避难所的体积: 320cmx450cmx200cm 活动空间 Study Design 每 1 人床面积的范围,应为长 200cm ,宽 90cm 。但帐篷不只是睡眠的地方而已, 还要摆行李和露营用具等,给一定的活动空间。 1 2 3 4 5 6 平面图 19. 1 2 3 4 5 6 6 个人的空间分配方案(二) 床的长宽:长 200cm 宽 90cm 整个避难所的体积: 600cmx260cmx200cm 活动空间 Study Design 4 25. “ A 字型”帐篷 竖立两根支柱,再铺上一层幔幕,使布幕的四个角落固定于地面。因为内部无支柱,是最容易使用的帐篷。 由正面看其出入口,犹如英文字母中的 A ,又称为三角型或屋顶型。地面为正方型或长方型,立有两根柱子。支柱与支柱间,则形成屋顶之栋,二根支柱以较粗的主绳固定下来。 因为 A 字型帐篷搭盖的方法比较容易,而且搬运方便,一向是使用量最大的帐篷,如果露营地天气好的时候,可以将屋顶之一片打开,使阳光进入,用以代替阳台,再将四方的钉子固定好,就完成了独特的帐篷。 帐篷内部无支柱固然使用容易,但从另一个角度来说,因为屋顶倾斜至地面,所以各角落移动时,必须把腰弯下移动。所以,屋顶贴近地面的部分,可放置露营用具和行李。如果搭好帐篷后,再加铺一层屋顶,可减少受风雨冷暖的影响。 墙壁型帐篷 与 A 型帐篷十分类似,但屋顶两侧底边的部分,有墙壁与地面垂直,以主绳、腰绳固定,是极耐风雨的帐篷。又称有壁帐篷或家居型帐篷。 由于帐篷内部没有支柱,而在屋顶的底边又有墙壁,使天花板部分稍高,使之有较为开阔的视觉空间,是居住性极佳的帐篷。 这种帐篷的主体重量, 6 人用约 10 公斤左右, 10 人用 15 公斤左右,重量轻,搬运容易。并且是色彩多变的一种帐篷。 小屋型帐篷 弹头型帐篷相似,在质材上十分考究,是一种轻巧而坚固的帐篷。为避免成人在帐篷里碰了头,特别把栋梁加高,地面面积也设计得特别宽。不过价格相当昂贵。 将过去的 A 字型帐篷、墙壁型帐篷改良,重点在消除帐篷内部的压迫感,创造一个宽大的居住性空间。 Study Design 搭建方式 27. Study Design 地震灾害给灾区民众的心灵和身体造成超过人们想象的心理障碍,具体表现为恐惧、愤怒、虚脱感、失望感等症状。结果导致心理障碍患者精神不集中、判断力减弱、不愿意讲话等,影响其正常思维和行动。严重者身体出现变态、失眠、呼吸困难、血压和心跳失常、喉部肿痛和胸闷等症状。儿童可能出现一些与成人不同的特有表现,例如淘气孩子突然变得格外听话、过去会做的事情突然不会做了、对父母异常依赖等表现可能反复出现。这些表现是儿童对于灾害的本能反应,应该引起注意和关心。 救治心理障碍 28. Study Design Matthew Malone 设计的风琴帐篷 (Recover Shelter) 具备成为优秀安置用具的一切要素:结构简单、安装快捷,还可以 100% 地回收利用。它采用了风琴式的折叠结构,不费吹灰之力就可以展开成为一个可以挡风遮雨的帐篷,且有多种造型可选,用于野营和郊游时的小憩之处也是非常合适的。 29. Study Design 用于自然和人为灾害灾难的临时房、避难所,最为常见的就是帐篷,但帐篷的防御性很低(和一把大雨伞差不多), 这个混凝土帆布临时房可以综合两者,扬长避短。不仅运输方便,使用简单快速,而且坚固的结构可以让其使用超过 10 年,并且成本不高。混凝土帆布即将混凝土侵入到帆布中,注水硬化后就有坚固的特性,和医疗上的石膏差不多。一开始这个未成型前的混凝土帆布临时房是包裹在一个密封的塑料袋里,重约 230 公斤(成型后的房子占地 16 平方米),很方便卡车和直升机的运输,混凝土帆布的内层(即将来的房子内里面)是可膨胀塑料布。运到目的地后,就灌水,外包装袋的尺寸可以让人控制好水的量,以达到合适的比率, 15 分钟后,向里面充气,空气的张力使其形成一个如蛋形的高强度外壳, 12 个小时待其坚固后,就可以布置使用了,门和通风孔的位置是没有混凝土帆布这一层的,只有一层里面的塑料布,所以只要割掉即可。它不仅可以用于灾区救助,还可应用到军事及其他领域,包括混凝土帆布这种结构体有比较乐观的应用前景。
