025 j boss_eap7_architecture_pub
The document provides an overview of the JBoss EAP 7 architecture, detailing its modular architecture, core modules, extensions, and subsystem configurations. It includes a list of subsystems for both EAP 6 and EAP 7 and describes the procedures for loading extension modules at startup. The content is aimed at facilitating understanding of the structure and functionality of JBoss EAP 7.
025 j boss_eap7_architecture_pub
- 1. Opennaru, Inc. JBoss EAP7 Architecture
- 2.
- 3. Opennaru, Inc. ©2016 | All Rights Reserved. - 2- Confidential - JBoss EAP 7 Architecture : 모듈 아키텍처

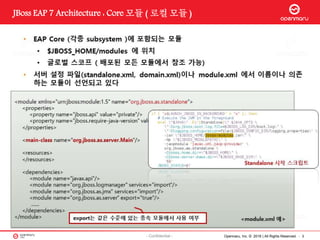

- 4. Opennaru, Inc. ©2016 | All Rights Reserved. - 3- Confidential - JBoss EAP 7 Architecture : Core 모듈 ( 로컬 모듈 )

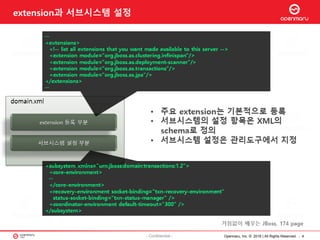

- 5. Opennaru, Inc. ©2016 | All Rights Reserved. - 4- Confidential - extension과 서브시스템 설정

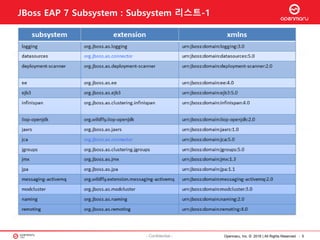

- 6. Opennaru, Inc. ©2016 | All Rights Reserved. - 5- Confidential - JBoss EAP 7 Subsystem : Subsystem 리스트-1

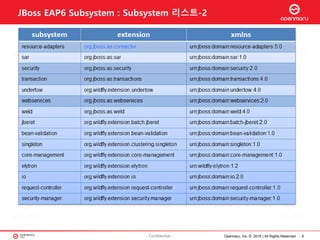

- 7. Opennaru, Inc. ©2016 | All Rights Reserved. - 6- Confidential - JBoss EAP6 Subsystem : Subsystem 리스트-2
- 8. Opennaru, Inc. ©2016 | All Rights Reserved. - 7- Confidential - JBoss EAP 7 시작시 extension 모듈 로드 절차

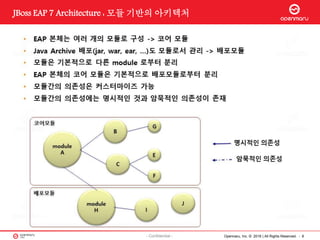

- 9. Opennaru, Inc. ©2016 | All Rights Reserved. - 8- Confidential - JBoss EAP 7 Architecture : 모듈 기반의 아키텍처

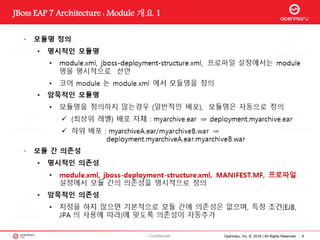

- 10. Opennaru, Inc. ©2016 | All Rights Reserved. - 9- Confidential - JBoss EAP 7 Architecture : Module 개요 1
- 11. Opennaru, Inc. ©2016 | All Rights Reserved. - 10- Confidential - JBoss EAP 7 Architecture : Module 개요 2
- 12. Opennaru, Inc. ©2016 | All Rights Reserved. - 11- Confidential - 제품이나 서비스에 관한 문의 콜 센터 ：02-469-5426 ( 휴대폰 : 010-2243-3394 ) 전자메일：sales@opennaru.com
Editor's Notes
- #4 Jboss Modules -> 모듈화 구조 MSC -> 모듈을로드 하는 컨테이너 모듈은 서브 시스템과 같은 의미 EAP 자체 로그, JMX, 트랜잭션, 라든지 다양한 모듈 (서비스)로되어있어 대체로 JavaEE의 기능 단위로 설치 디렉토리의 modules에 저장되어있는
- #5 module.xml에는 resource -> 자신의 jar dependency -> 의존하는 jar 이 쓴다 module이 엔진이므로 standalone.sh의 시작 부분은 다음과 같이되어있다 java-jar $ JBOSS_HOME / jboss-modules.jar-mp $ JBOSS_MODULEPATH org.jboss.as.standalone org.jboss.as.standalone의 module.xml는 javax.api org.jboss.logmanager org.jboss.as.jmx org.jboss.as.server main-class가있는 것은 EAP 인스턴스가 main 시작되기 때문 export는 같은 수준에있는 종속 모듈에서 사용 여부 org.jboss.as.server는 org.jboss.as.standalone이 사용뿐만 아니라 org.jboss.logmanager에서도 사용 services = import는 java.util.ServiceLoader를 사용해 클래스를로드 지정 org.jboss.as.jmx remoting 등 외부에서 호출 용 라이브러리 org.jboss.as.server는 MSC 등의 핵심 모듈
- #10 module.xml에는 resource -> 자신의 jar dependency -> 의존하는 jar 이 쓴다 module이 엔진이므로 standalone.sh의 시작 부분은 다음과 같이되어있다 java-jar $ JBOSS_HOME / jboss-modules.jar-mp $ JBOSS_MODULEPATH org.jboss.as.standalone org.jboss.as.standalone의 module.xml는 javax.api org.jboss.logmanager org.jboss.as.jmx org.jboss.as.server main-class가있는 것은 EAP 인스턴스가 main 시작되기 때문 export는 같은 수준에있는 종속 모듈에서 사용 여부 org.jboss.as.server는 org.jboss.as.standalone이 사용뿐만 아니라 org.jboss.logmanager에서도 사용할 services = import는 java.util.ServiceLoader를 사용해 클래스를로드 지정 org.jboss.as.jmx remoting 등 외부에서 호출 용 라이브러리 org.jboss.as.server는 MSC 등의 핵심 모듈
