Компания Electrotest, основанная в 2001 году, является лидером на рынке автоматики вентиляции и предлагает широкий ассортимент продукции, включая интеллектуальные модули и системы управления для различных объектов. В документе перечислены достижения компании, такие как премии и участие в выставках, а также подробные характеристики продукции, включая совместимость с вентиляционными системами, особенности энергосбережения и управления. Также упоминаются инновационные решения, такие как беспроводное управление и возможность дистанционного управления через приложения.

1. www.electrotest.ru

2. • На рынке автоматики вентиляции с 2001 года
• Член АПИК и АВОК
• Лауреат премий «Лидер России 2014» и «Лидер инноваций 2013»
• Платиновый участник выставки «Мир климата»
• Коллективный член ФСРП
• Клиенты в 75 городах России и СНГ
• Официальные дилеры в 14 городах СНГ
• Тысячи объектов в России, Беларуси, Казахстане, Монголии

3. 2001 Настенный контроллер OPTIMUS 7
2002 DIN-контроллер OPTIMUS 9
2005 Первый модуль автоматики MASTER
2009 Усовершенствованные модули MASTERBOX
2010 Компактные модули MASTERBOX Mini
2011 Интеллектуальное программное ядро OPTIMUS 911
2012 Модули MASTERBOX RR с поддержкой рециркуляции, рекуперации и
функцией энергосбережения
2013 Беспроводное управление вентиляцией – ElectrotestWirelessControl
2014 Новое поколение модулей MASTERBOX RR3
2015 Беспроводная панель управления Touch Center и датчик влажности

4. • Заводы
• Магазины и супермаркеты
• Офисы
• Склады
• Коттеджные поселки
• Загородные отели
• Художественные галереи
• Офис ELECTROTEST

5. MASTERBOX RR3 MASTERBOX Mini
Полнофункциональные
модули автоматики
Компактные
модули автоматики

6. Серийное производство
Всегда в наличии
Уникальная совместимость
75% вентиляционных систем
Интеллектуальный алгоритм
Программное ядро OPTIMUS 911,
прошивка, обновляемая через Интернет
Рециркуляция и рекуперация
Приоритет энергосбережения
Модификация X
Для управления через частотный
преобразователь
Беспроводное управление
По протоколу Wi-Fi/Bluetooth

7. ЖК-дисплей и
органы управления1
3
2
4
Световые
индикаторы
Автоматы защиты
Клеммный отсек
В одном корпусе

8. MASTERBOX E RR3 MASTERBOX W RR3
•Интеллектуальный алгоритм
•Нагрев электрическим/водяным
калорифером
•Охлаждение водой или фреоном (ККБ)
•Энергосбережение. Все виды
рекуператоров
•Рециркуляция с выбором режима
энергосбережения
•Электронная программируемая защита
двигателей вентиляторов
•Пульт ДУ, Modbus, SCADA
•Мобильное управление по Bluetooth или
Wi-Fi
•Габариты 325х335x170 мм
•Класс защиты IP 41
•Интеллектуальный алгоритм
•Нагрев водяным калорифером
•Охлаждение водой или фреоном (ККБ)
•Энергосбережение. Все виды
рекуператоров
•Рециркуляция с выбором режима
энергосбережения
•Электронная программируемая защита
двигателей вентиляторов
•Пульт ДУ, Modbus, SCADA
•Мобильное управление по Bluetooth или
Wi-Fi
•Габариты 335х280x165 мм
•Класс защиты IP 65

9. MASTERBOX E MINI MASTERBOX W MINI
• Серийный шкаф автоматики для
вентиляции
• Конфигурация оборудования из меню
• Нагрев электрическим калорифером
• Встроенный контроллер вентиляции
• Встроенный регулятор скорости
вентилятора
• Минимальные габариты (185х213х104
мм)
• Класс защиты IP 54
• Серийный шкаф автоматики для
вентиляции
• Конфигурация оборудования из меню
• Нагрев водяным калорифером
• Встроенный контроллер вентиляции
• Встроенный регулятор скорости
вентилятора
• Минимальные габариты (185х213х104
мм)
• Класс защиты IP 65
ELECTROTEST MASTERBOX MINI – серия компактных модулей автоматики
для простых вентиляционных систем.

10. MODULE MR MODULE MR2-K
• Серийный модуль расширения
• Увеличение мощности вентиляторной
нагрузки
до 7,5 кВт
• Подключение к модулю автоматики
MASTERBOX RR
• Класс защиты IP 65
• Серийный модуль расширения
• Увеличение мощности нагрузки
электрокалорифера до 27 кВт на 1
ступень
• Максимальная мощность повышается
до 216 кВт.
• Подключение к модулю автоматики
MASTERBOX ERR3
• Класс защиты IP 40

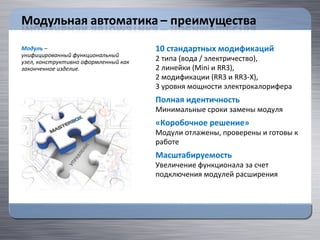

12. Модуль –
унифицированный функциональный
узел, конструктивно оформленный как
законченное изделие.
10 стандартных модификаций
2 типа (вода / электричество),
2 линейки (Mini и RR3),
2 модификации (RR3 и RR3-X),
3 уровня мощности электрокалорифера
Полная идентичность
Минимальные сроки замены модуля
«Коробочное решение»
Модули отлажены, проверены и готовы к
работе
Масштабируемость
Увеличение функционала за счет
подключения модулей расширения

13. 1. Дождаться комплектующих
2. Собрать шкаф автоматики
3. Разобраться в инструкции
4. Запрограммировать контроллер
5. Протестировать на ошибки
6. Подключить шкаф
7. Настроить под систему
ДО 35 ДНЕЙ
При изменении состава
оборудования проделать
все заново

14. 1. Получить готовый модуль
2. Подключить модуль
3. Настроить под систему
ОТ 1 ДНЯ
При изменении состава
оборудования подключить
модуль расширения

15. • Искусственный интеллект
• Плавное и дискретное регулирование
скорости
• Автоматическое снижение скорости
вентилятора
• Равномерная наработка на отказ (при
управлении двухконтурным ККБ)
• Компенсация неравенства мощности
ступеней нагрева электрокалорифера
• Защита сервисного меню паролем
• Демо-режим
• Выносной пульт ДУ
• Управление по Bluetooth/Wi-Fi
• ПО, обновляемое через Интернет

16. Справляется со сложными задачами
Эффективно управляет системами с
одновременно работающими водяным
и электрическим калориферами
Основан на экспертных оценках
Быстро выводит систему на заданные
параметры, как это сделал бы человек-
специалист
Борется с авариями до последнего
Автоматически выводит из работы
вышедшие из строя блоки обработки
воздуха

17. Все типы рекуператоров
• Роторные – дискретные и плавные
• Гликолевые
• Пластинчатые с байпасом (дискретно
и плавно) и без него

18. Установка значений
Задание минимального и
максимального процента
рециркулируемого воздуха
Установка приоритетов
Возможность установки приоритета
энергосбережения при заданном
качестве воздуха

19. Двухстрочный ЖК-дисплей
Все возможности – в четырех кнопках
1
2
3
4
5
6
7
Индикация режимов «работа/авария»
Включение/выключение
Изменение показаний в нижней строке дисплея
Увеличение температуры
Перемещение вверх в сервисном меню
Увеличение скорости вентилятора
Ввод (ENTER) в сервисном меню
Уменьшение температуры
Перемещение вниз в сервисном меню
Уменьшение скорости вентилятора
Назад (ESC) в сервисном меню

20. Пульт всегда в кармане
Управление со смартфона или планшета
Бесплатное приложение
Интуитивный интерфейс
Bluetooth и Wi-Fi
Связь по двум протоколам – Wi-Fi для
iOS и Bluetooth/Wi-Fi для Android
Встроенные часы и таймер
Часы реального времени и недельный
таймер с программируемым
назначением событий на каждый день
• Четырехпроводная «витая пара»
• Длина линии – до 200 м
• Связь на физическом уровне – RS-485
(полудуплекс)
• Связь на программном уровне –
проприетарный протокол ELECTROTEST
• Может работать параллельно с 3
проводными пультами ДУ

21. Идентичный интерфейс
Полностью повторяет интерфейс
модулей MASTERBOX RR3.
Автоматическое переключение
между режимами управления
«местное» или «дистанционное».
Встроенные часы и таймер
Часы реального времени и недельный
таймер с программируемым
назначением событий на каждый день.
Автоматически подзаряжаемый
аккумулятор
Сохранение настроек часов и таймера
• Четырехпроводная «витая пара»
• Длина линии – до 200 м
• Связь на физическом уровне – RS-485
(полудуплекс)
• Связь на программном уровне –
проприетарный протокол ELECTROTEST
• До 3 пультов на одну единицу
автоматики

22. Стильная
Идеально вписывается в любой
интерьер.
Понятная
Интуитивно понятный интерфейс
аналогичен мобильному приложению.
Удобная
Поставляется в комплекте с настенным
креплением и блоком
питания/подзарядки.
Функциональная
Регулирование температуры,
вентиляции и влажности вручную и по
таймеру, архив аварий
• Настенное крепление
• Связь по Wi-Fi
• 7” сенсорный дисплей
