de manera general se ve lo que es la rugosidad

Published in: Travel, Business

rugosidad

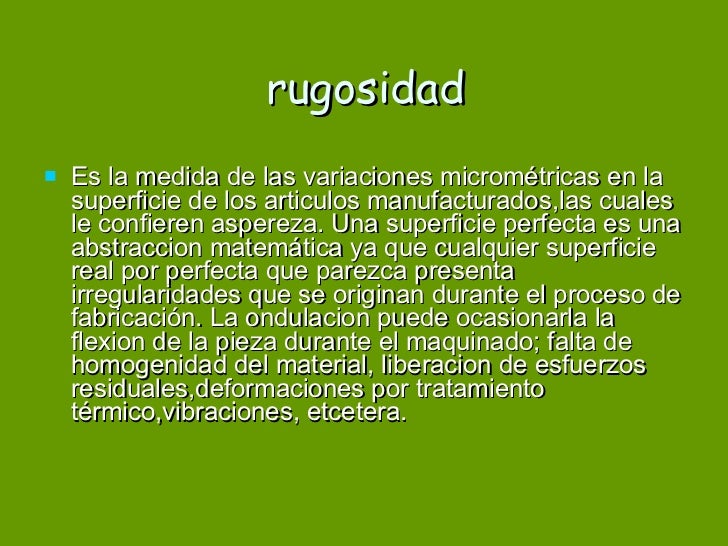

  1. 1. rugosidad <ul><li>Es la medida de las variaciones micrométricas en la superficie de los articulos manufacturados,las cuales le confieren aspereza. Una superficie perfecta es una abstraccion matemática ya que cualquier superficie real por perfecta que parezca presenta irregularidades que se originan durante el proceso de fabricación. La ondulacion puede ocasionarla la flexion de la pieza durante el maquinado; falta de homogenidad del material, liberacion de esfuerzos residuales,deformaciones por tratamiento térmico,vibraciones, etcetera. </li></ul>
  2. 2. Otra definición de RUGOSIDAD El acabado superficial de los cuerpos puede presentar errores de forma macro geométricos y micro geométricos. • La rugosidad superficial es el conjunto de irregularidades de la superficie real, definidas convencionalmente en una sección donde los errores de forma y las ondulaciones han sido eliminados.
  3. 3. Diferntes tipos <ul><li>Rugosidad (hidráulica) </li></ul><ul><li>La rugosidad de las paredes de los canales y tuberias es función del material con que están construidos, el acabado de la construcción y el tiempo de uso. Los valores son determinados en mediciones tanto de laboratorio como en el campo. </li></ul><ul><li>Rugosidad (mecánica) </li></ul><ul><li>El estado superficial de las piezas varía según la función que han de realizar o de su aspecto externo que a fines comerciales pueda tener.El acabado final y la textura de una superficie es de gran importancia e influencia para definir la capacidad de desgaste, lubricación, resistencia a la fatiga y aspecto externo de una pieza o material, por lo que la rugosidad es un factor importante atener en cuenta . </li></ul>
  4. 4. Superficie (características) <ul><li>• Superficie real : </li></ul><ul><li>Superficie que limita el </li></ul><ul><li>cuerpo y lo separa del </li></ul><ul><li>medio que lo separa. </li></ul><ul><li>Superficie geométrica : </li></ul><ul><li>Superficie ideal cuya </li></ul><ul><li>forma está especificada </li></ul><ul><li>por el dibujo y/o todo </li></ul><ul><li>documento técnico </li></ul>
  5. 5. Superficie de referencia . Superficie a partir de la cual se determinan los parámetros de rugosidad. Tiene la forma de la superficie geométrica. Se puede calcular por el método de mínimos cuadrados. Perfil real: es la intersección de la superficie real con un plano normal.
  6. 7. Verificacion de la mesa <ul><li>Los procedimientos más generalizados para la verificación de mesas de planitud y desplazamientos en máquinas herramientas industriales consisten en la utilización de autocolimadores o interferómetros láser. Sin embargo, ambos plantean una serie de inconvenientes. En el caso de los autocolimadores el principal inconveniente es su gran voluminosidad, mientras que los interferómetros láser son muy caros, complejos de alinear y, en general, se requiere mucho tiempo para la toma de medidas. Otro instrumento de medida ampliamente utilizado, aunque este para otro tipo de medidas, es el reloj comparador. Debido a su pequeño tamaño y a su versatilidad se utiliza en multitud de aplicaciones (medidas por palpado, comparación, verificación de tolerancias, etc.). </li></ul>
  7. 8. Sistemas que existen para medir la rugosidad <ul><li>Los sistemas más utilizados son el de rugosidad </li></ul><ul><li>Ra, rugosidad Rx, rugosidad Ry y rugosidad Rz. </li></ul><ul><li>Los más usuales son Ra. Rz, Ry </li></ul>
  8. 9. <ul><li>Ra </li></ul><ul><li>Los valores absolutos de los alejamientos del perfil desde la línea central. </li></ul><ul><li>La altura de un rectángulo de longitud lm, cuya área, es igual a la suma de las áreas delimitadas por el perfil de rugosidad y la línea central. </li></ul><ul><li>Rz </li></ul><ul><li>Promedio de las alturas de pico a valles. La diferencia entre el promedio de las alturas de los cinco picos más altos y la altura promedio de los cinco valles más profundos. </li></ul><ul><li>Ry </li></ul><ul><li>La máxima altura del perfil. La distancia entre las líneas del perfil de picos y valles . </li></ul>
  9. 10. Elementos del signo
  10. 11. Como medir la rugosidad
  11. 12. Comparadores visotáctiles Elementos para evaluar el acabado superficial de piezas por comparación visual y táctil con superficies de diferentes acabados obtenidas por el mismo proceso de fabricación.
  12. 13. Instrumento para la medida de la calidad superficial basado en la amplificación eléctrica de la señal generada por un palpador que traduce las irregularidades del perfil de la sección de la pieza. Rugosímetro de palpador mecánico
  13. 14. Rugosímetro de palpador mecánico Sus elementos principales son el palpador, el mecanismo de soporte y arrastre de éste, el amplificador electrónico, un calculador y un registrador.
  14. 15. Rugosímetro: Palpador inductivo El desplazamiento de la aguja al describir las irregularidades del perfil modifica la longitud del entrehierro del circuito magnético, y con ello el flujo de campo magnético que lo atraviesa, generando una señal eléctrica.
  15. 16. Rugosímetro: Palpador capacitivo El desplazamiento vertical del palpador aproxima las dos láminas de un condensador, modificando su capacidad y con ella la señal eléctrica.
  16. 17. Rugosímetro: Palpador piezoeléctrico El desplazamiento de la aguja del palpador deforma elásticamente un material piezoeléctrico, que responde a dicha deformación generando una señal eléctrica.
  17. 18. RUGOSIMETRO:PATÍN MÉCANICO <ul><li>El patín describirá las ondulaciones de la superficie mientras la aguja </li></ul><ul><li>recorra los picos y valles del perfil. Así se separan mecánicamente </li></ul><ul><li>ondulación y rugosidad que son simplemente desviaciones respecto de </li></ul><ul><li>la superficie geométrica con distinta longitud de onda. </li></ul>

×
