社内LTしたときの資料。 AeroSpikeの基本的なことをまとめてました

1. AEROSPIKEの
基本のき
Yuto Suzuki

2. 自己紹介
• Yuto Suzuki
• @moc_yuto
• サーバサイド寄りエンジニア

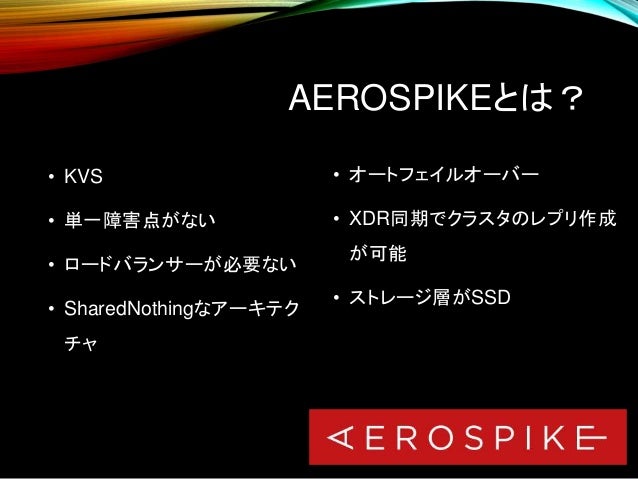

3. AEROSPIKEとは？
• KVS
• 単一障害点がない
• ロードバランサーが必要ない
• SharedNothingなアーキテク
チャ
• オートフェイルオーバー
• XDR同期でクラスタのレプリ作成
が可能
• ストレージ層がSSD

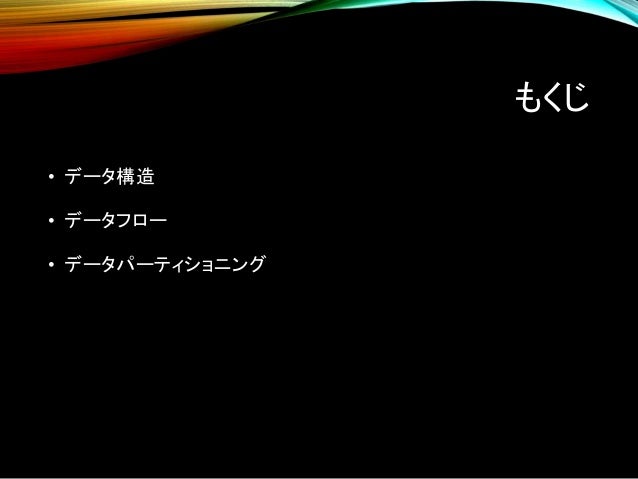

4. もくじ
• データ構造
• データフロー
• データパーティショニング

5. データ構造

6. データ構造

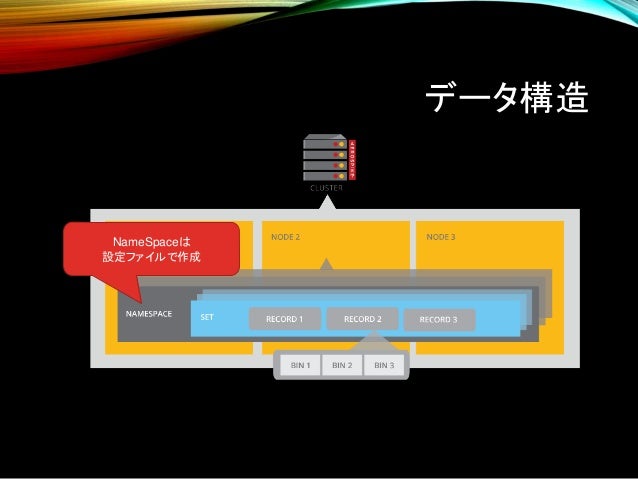

7. データ構造
NameSpaceは
設定ファイルで作成

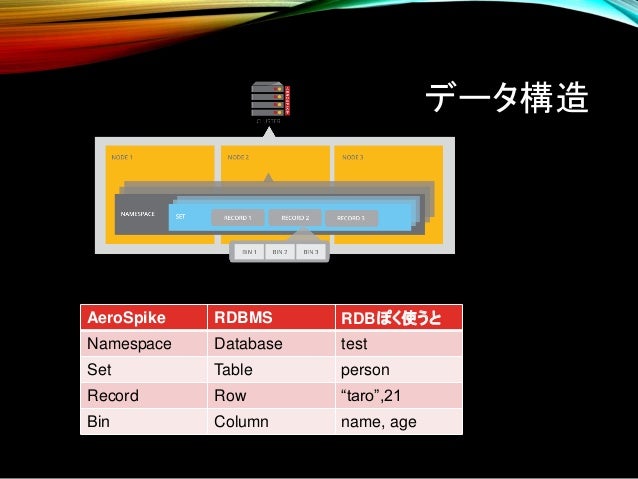

8. データ構造
AeroSpike RDBMS RDBぽく使うと
Namespace Database test
Set Table person
Record Row “taro”,21
Bin Column name, age

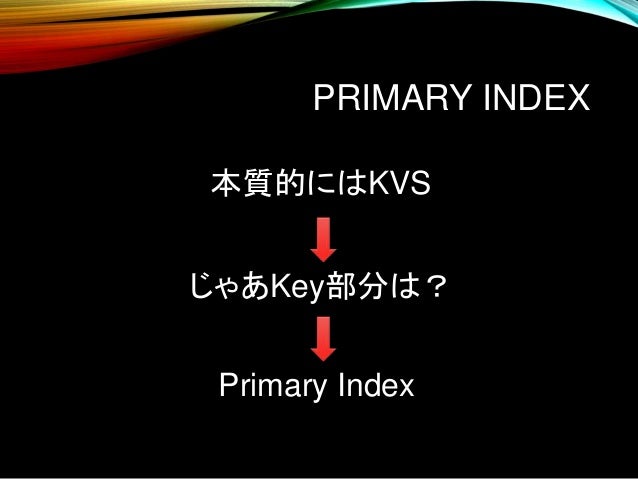

9. PRIMARY INDEX
本質的にはKVS
じゃあKey部分は？
Primary Index

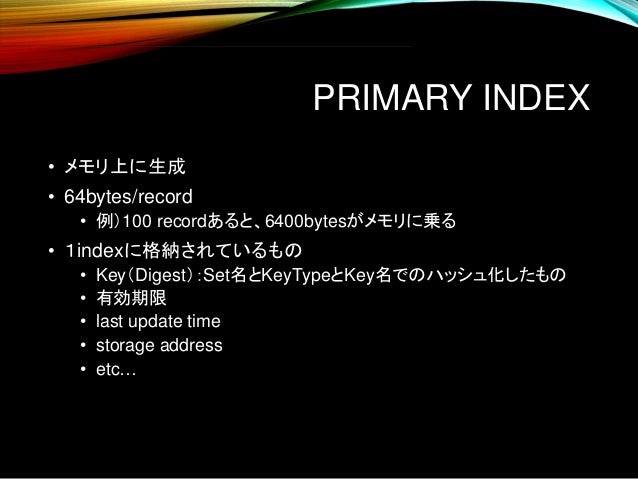

10. PRIMARY INDEX
• メモリ上に生成
• 64bytes/record
• 例）100 recordあると、6400bytesがメモリに乗る
• １indexに格納されているもの
• Key（Digest）：Set名とKeyTypeとKey名でのハッシュ化したもの
• 有効期限
• last update time
• storage address
• etc…

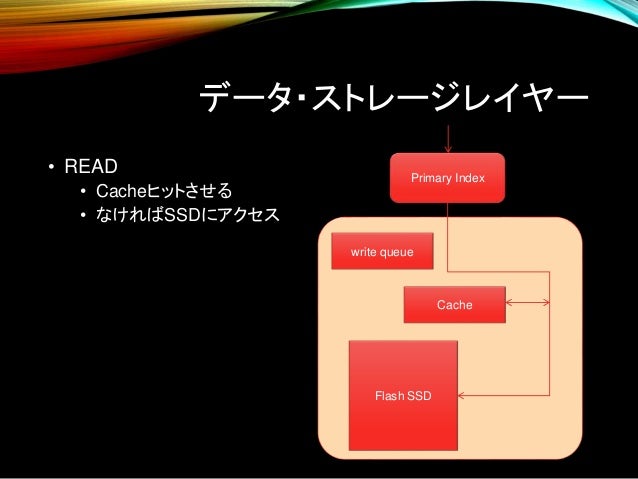

11. データ・ストレージレイヤー
• READ
• Cacheヒットさせる
• なければSSDにアクセス
Primary Index
write queue
Flash SSD
Cache

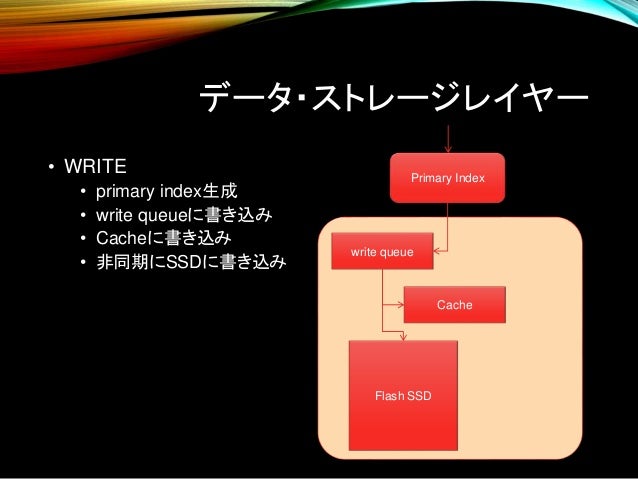

12. データ・ストレージレイヤー
• WRITE
• primary index生成
• write queueに書き込み
• Cacheに書き込み
• 非同期にSSDに書き込み
Primary Index
write queue
Flash SSD
Cache

13. DATA PARTITIONING

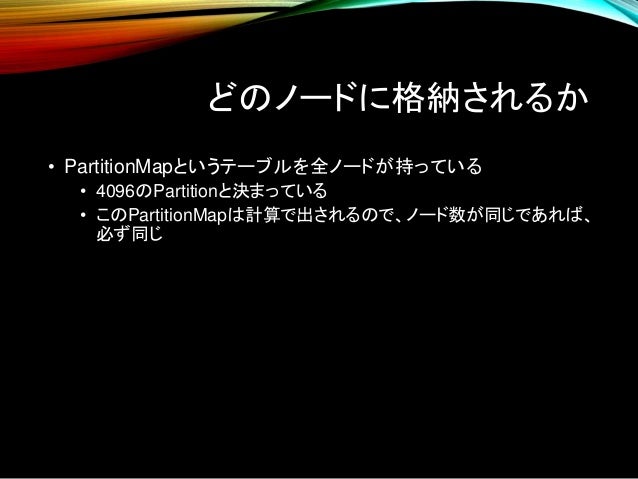

14. どのノードに格納されるか
• PartitionMapというテーブルを全ノードが持っている
• 4096のPartitionと決まっている
• このPartitionMapは計算で出されるので、ノード数が同じであれば、
必ず同じ

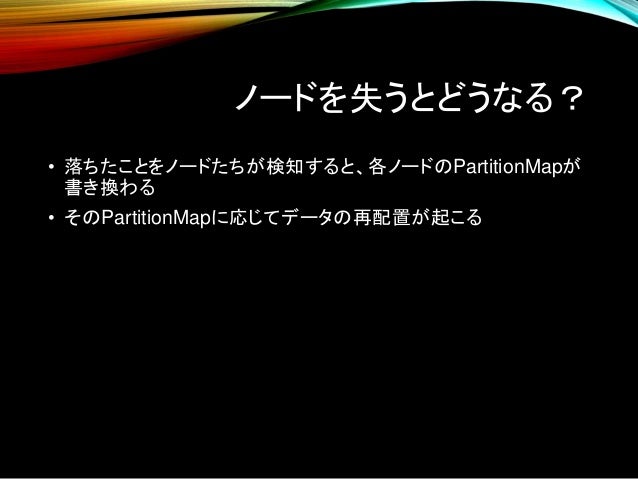

15. ノードを失うとどうなる？
• 落ちたことをノードたちが検知すると、各ノードのPartitionMapが
書き換わる
• そのPartitionMapに応じてデータの再配置が起こる

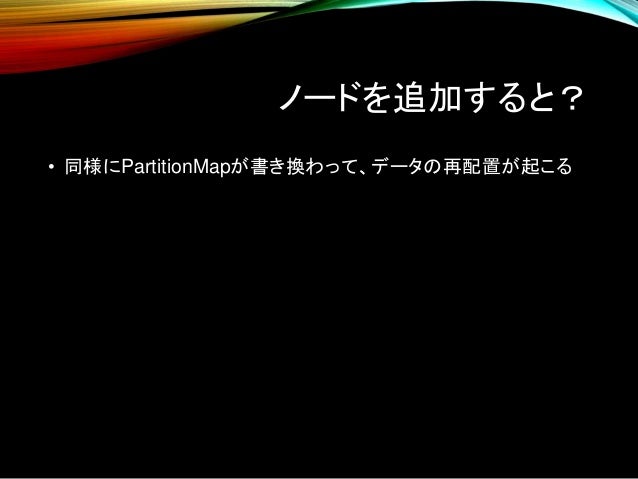

16. ノードを追加すると？
• 同様にPartitionMapが書き換わって、データの再配置が起こる

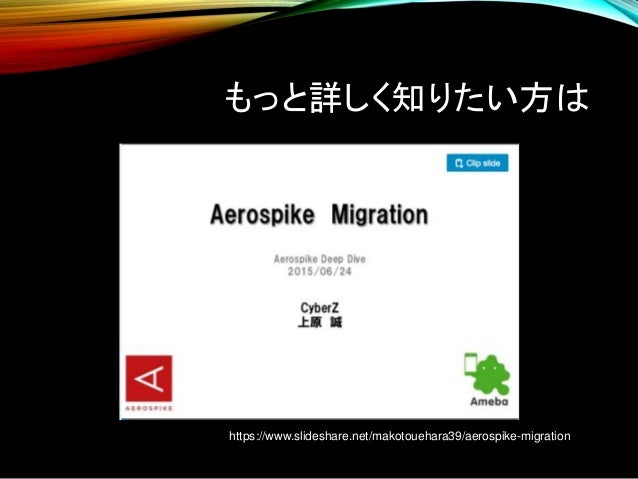

17. もっと詳しく知りたい方は
https://www.slideshare.net/makotouehara39/aerospike-migration

18. ありがとうございました。
