2014.11.08 Session 3-2 XECon + PHPFest 2014 ElasticSearch를 이용한 통합검색 구축방법 @hoonmin 김훈민 NAVER LABS
누구세요? • 김훈민! • http://github.com/hoonmin! • 네이버 랩스에서 일합니다.! • 자바 개발자. 성능 엔지니어.! • 오픈소스 캐시 솔루션인 Arcus의 커미터 입니다.! • ht...
발표할 주제는? 3

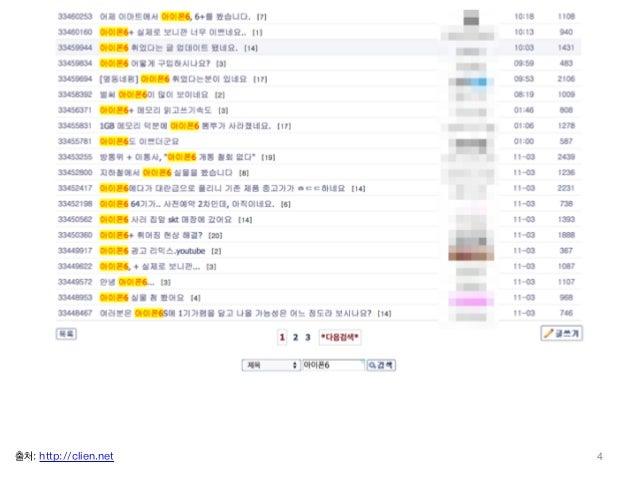

출처: http://clien.net 4

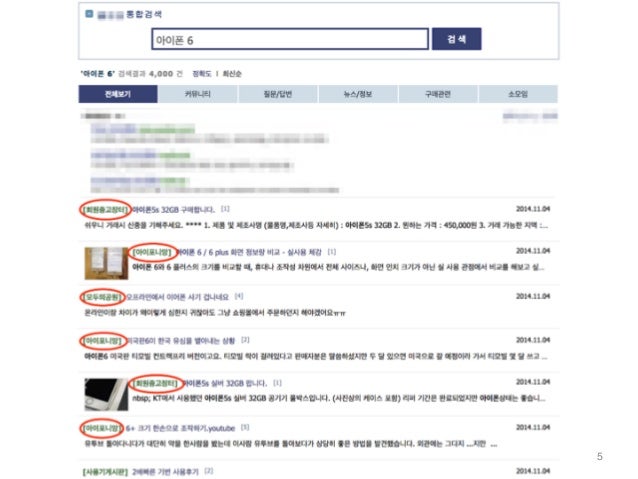

5
내가 운영하는 XE 사이트에! 통합 검색을 붙이고 싶다면? 6

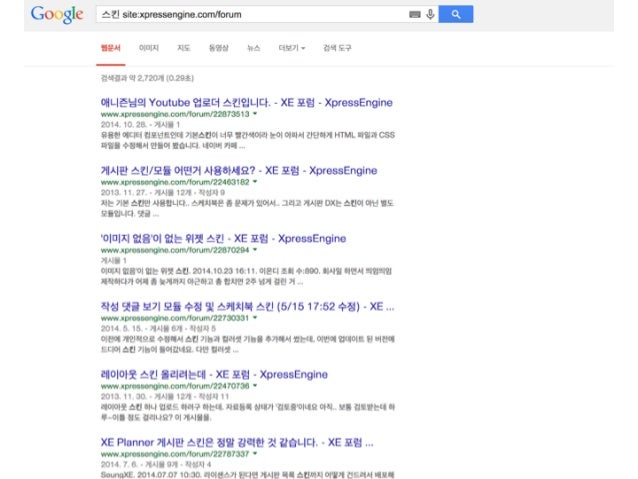

7

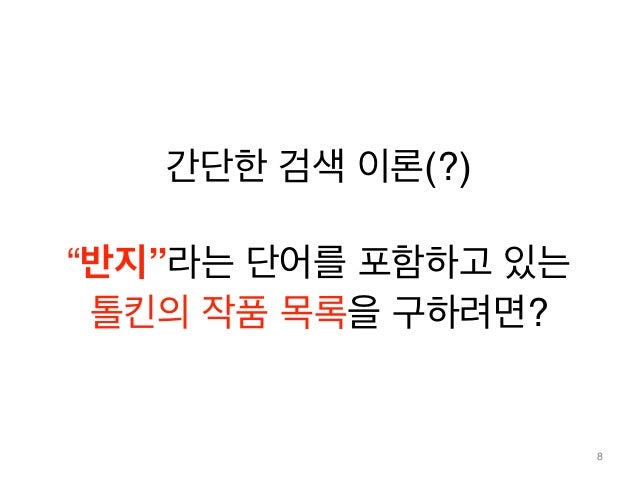

간단한 검색 이론(?)! ! “반지”라는 단어를 포함하고 있는! 톨킨의 작품 목록을 구하려면? 8

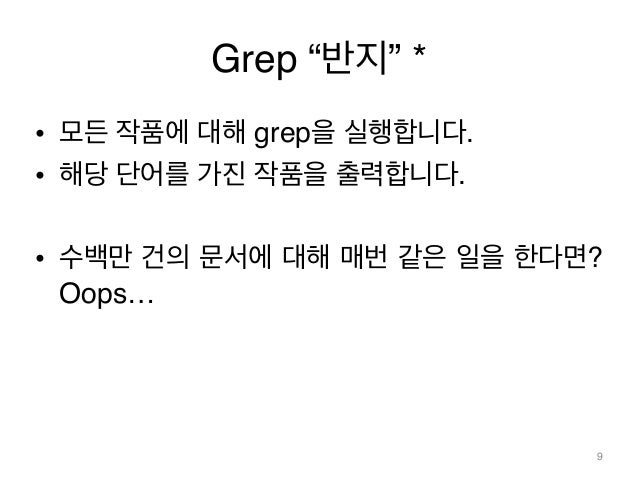

Grep “반지” * • 모든 작품에 대해 grep을 실행합니다.! • 해당 단어를 가진 작품을 출력합니다.! ! • 수백만 건의 문서에 대해 매번 같은 일을 한다면? Oops… 9

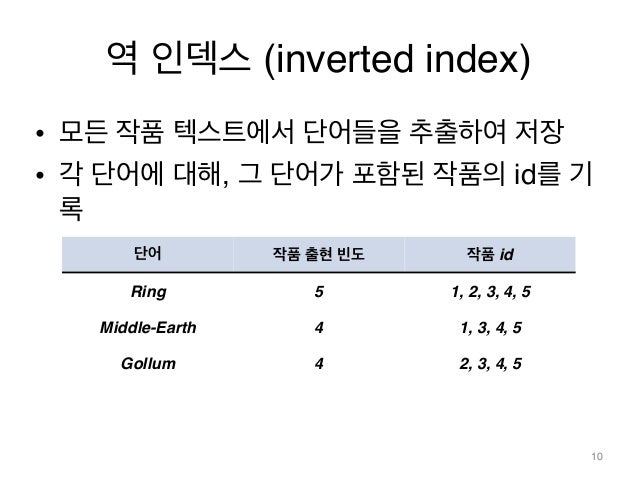

역 인덱스 (inverted index) • 모든 작품 텍스트에서 단어들을 추출하여 저장! • 각 단어에 대해, 그 단어가 포함된 작품의 id를 기 록 10 단어 작품 출현 빈도 작품 id Ring 5 1, ...
Apache Lucene http://lucene.apache.org/core/ 11

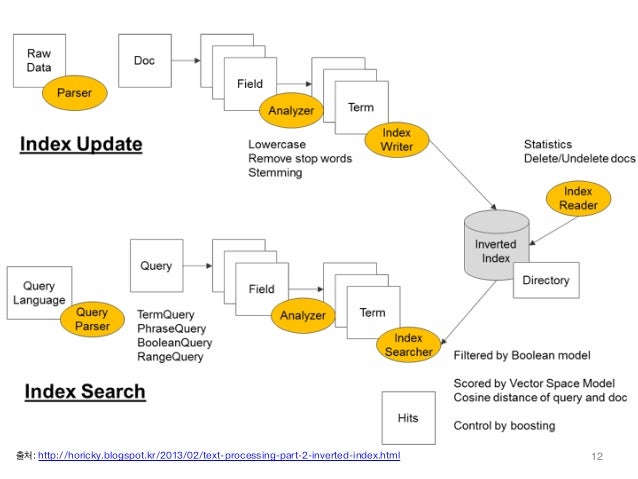

출처: http://horicky.blogspot.kr/2013/02/text-processing-part-2-inverted-index.html 12
Lucene 기반 검색엔진의 양대 산맥 13 * Solr와 ElasticSearch를 자세히 비교한 자료 http://db-engines.com/en/system/Elasticsearch%3BSolr%3BSphin...

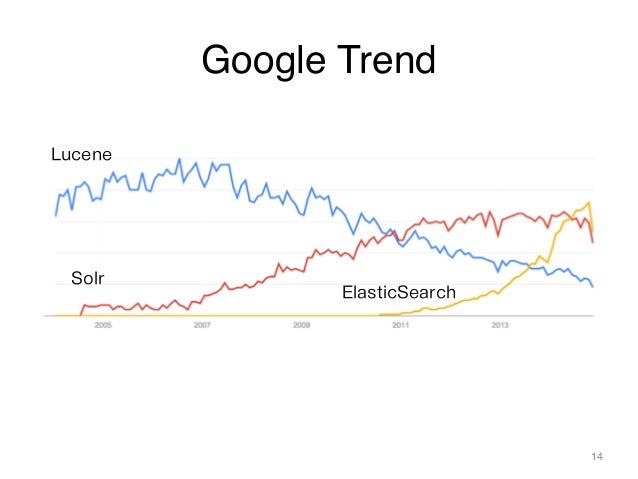

Google Trend 14 Lucene Solr ElasticSearch
ElasticSearch http://elasticsearch.org 15

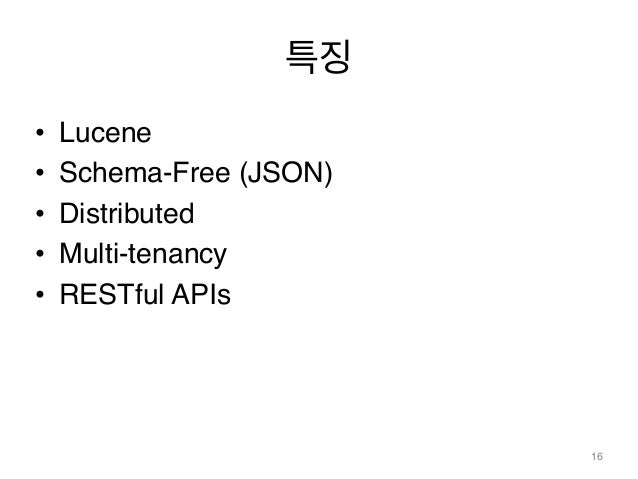

특징 • Lucene! • Schema-Free (JSON)! • Distributed! • Multi-tenancy! • RESTful APIs 16

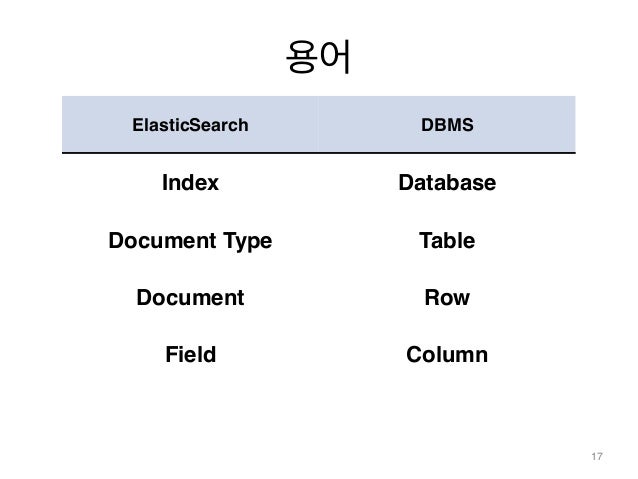

용어 17 ElasticSearch DBMS Index Database Document Type Table Document Row Field Column

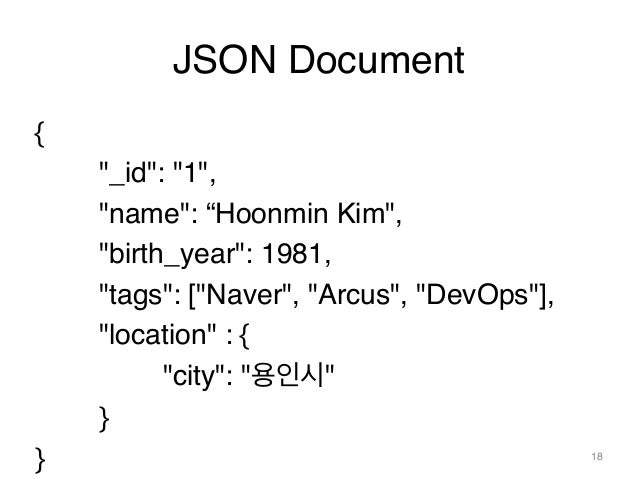

JSON Document {! ! "_id": "1",! ! "name": “Hoonmin Kim",! ! "birth_year": 1981,! ! "tags": ["Naver", "Arcus", "DevOps...

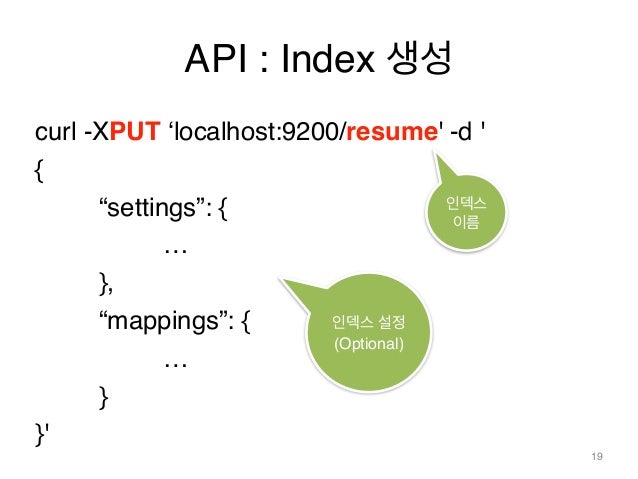

API : Index 생성 curl -XPUT ‘localhost:9200/resume' -d '! {! ! “settings”: {! ! ! …! ! },! ! “mappings”: {! ! ! …! !...
API : Document 추가 curl -XPUT ‘localhost:9200/resume/person/1’ -d ‘! {! ! “name”: “Hoonmin Kim”,! ! “tags”: [“Naver”, “...

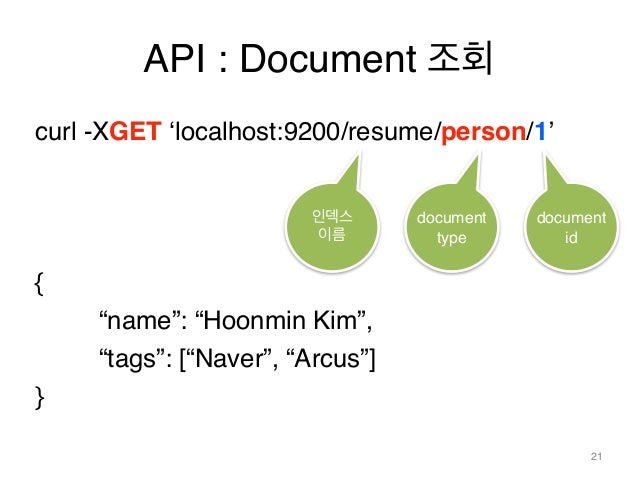

API : Document 조회 curl -XGET ‘localhost:9200/resume/person/1’! ! ! ! {! ! “name”: “Hoonmin Kim”,! ! “tags”: [“Naver...
API : Document 삭제 curl -XDELETE ‘localhost:9200/resume/person/1’! ! ! 22

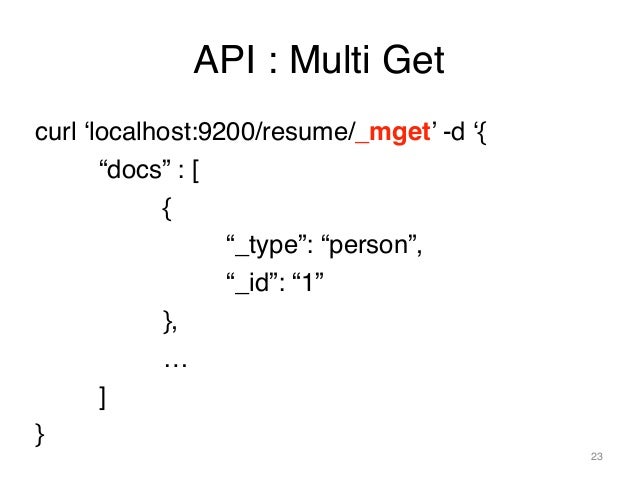

API : Multi Get curl ‘localhost:9200/resume/_mget’ -d ‘{! ! “docs” : [! ! ! {! ! ! ! “_type”: “person”,! ! ! ! “_id”:...

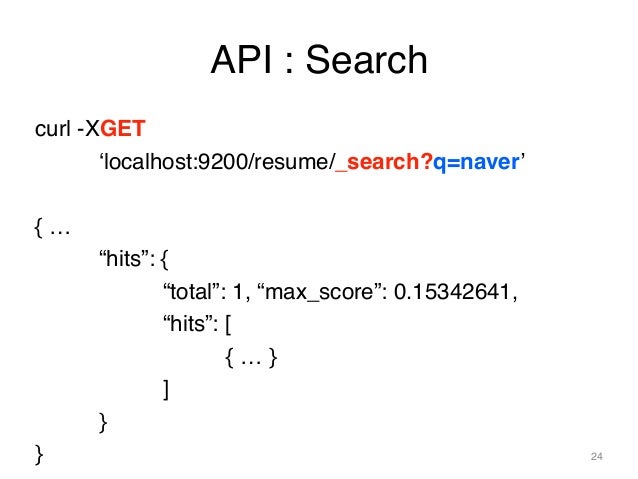

API : Search curl -XGET! ! ‘localhost:9200/resume/_search?q=naver’! ! { …! ! “hits”: {! ! ! “total”: 1, “max_score”:...

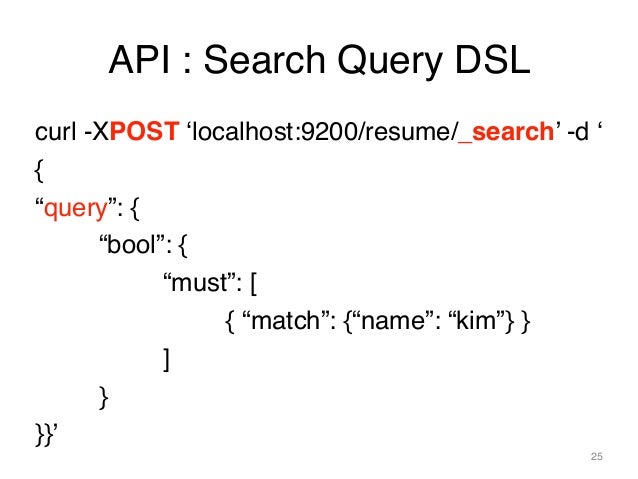

API : Search Query DSL curl -XPOST ‘localhost:9200/resume/_search’ -d ‘! {! “query”: {! ! “bool”: {! ! ! “must”: [! ...

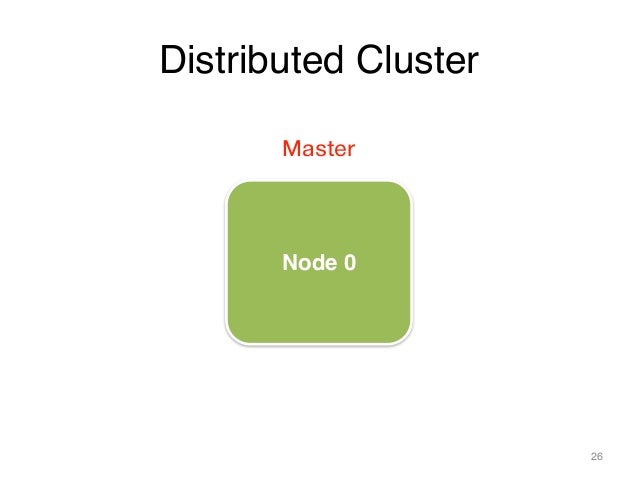

Distributed Cluster 26 Master Node 0
Distributed Cluster 27 Master Node 0! ! ! ! index 생성 Primary! Shard 0 Primary! Shard 1 Lucene Worker

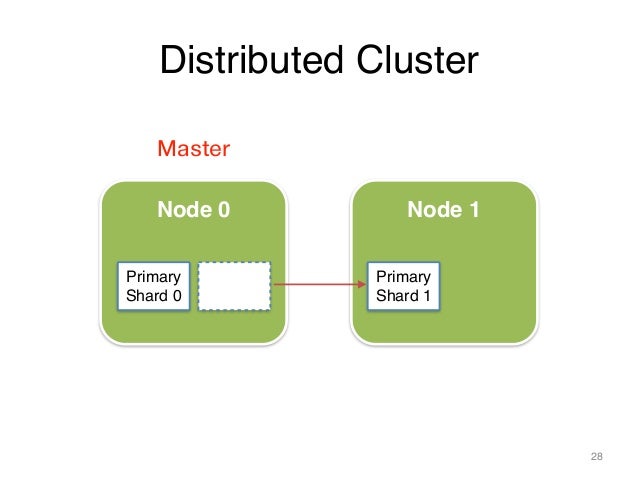

Distributed Cluster 28 Master Node 0! ! ! ! Primary! Shard 0 Node 1! ! ! ! Primary! Shard 1
Distributed Cluster 29 Master Node 0! ! ! ! Primary! Shard 0 Node 1! ! ! ! Primary! Shard 1 Replica! Shard...
Distributed Cluster 30 Master Node 0! ! ! ! Primary! Shard 0 Node 1! ! ! ! Primary! Shard 1 Replica! Shard...
Distributed Cluster 31 Node 0! ! ! ! Master Primary! Shard 0 Node 1! ! ! ! Primary! Shard 1 Replica! Shard...
데모 : XE 게시판 통합 검색 32
목표 • 2개의 게시판 모듈! • 게시글 약 6만 건! • 간단한 제목 + 내용 검색! • 간단한 검색 UI! ! • XE 검색 모듈 개발 (TODO) 33
http://125.209.193.50:49088 34

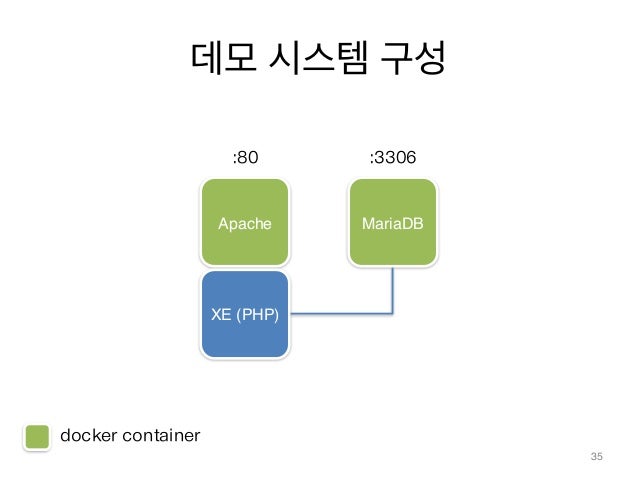

데모 시스템 구성 35 :80 :3306 Apache MariaDB XE (PHP) docker container

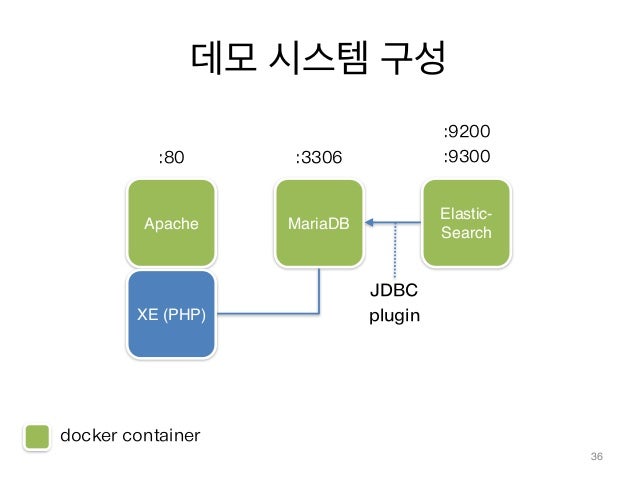

데모 시스템 구성 36 Apache MariaDB XE (PHP) Elastic- Search JDBC plugin :3306 :9200 :80 :9300 docker container
데모 시스템 구성 37 Apache MariaDB XE (PHP) Elastic- Search JDBC plugin :3306 :9200 :80 :9300 docker container :80 W...
ElasticSearch 설치 및 실행 • Java 런타임 필요! • 설치! • http://www.elasticsearch.org/download! • apt-get, yum! • 실행! • $ elasti...
39
인덱스 설계 • 인덱싱 할 테이블과 컬럼을 확인! • xe_documents! • xe_modules! • xe_comments! • 원본 데이터를 어떤 형식으로 저장할 것인지 결정! • 게시글과 덧글을 구분...

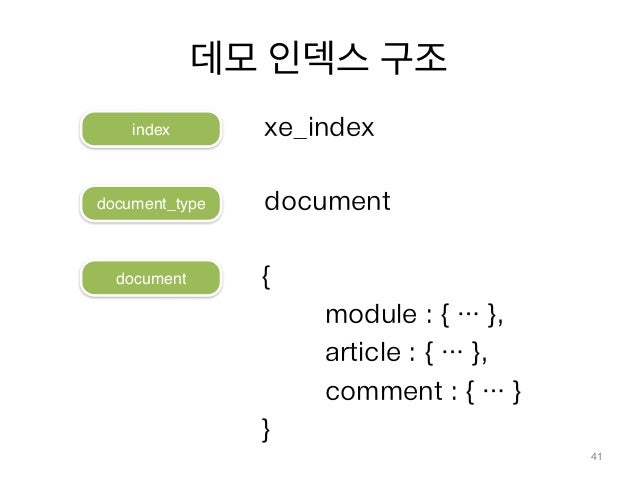

데모 인덱스 구조 41 index document_type document xe_index document { module : { … }, article : { … }, comment : { … } ...
JDBC Plugin (1) • ElasticSearch의 플러그인 중 하나! • JDBC(Java DataBase Connectivity)! • 자바에서 DB에 접속할 수 있도록 하는 API! • DB에서 설정...
JDBC Plugin (2) 출처: https://github.com/jprante/elasticsearch-river-jdbc/raw/master/src/site/resources/simple-tabular-json...

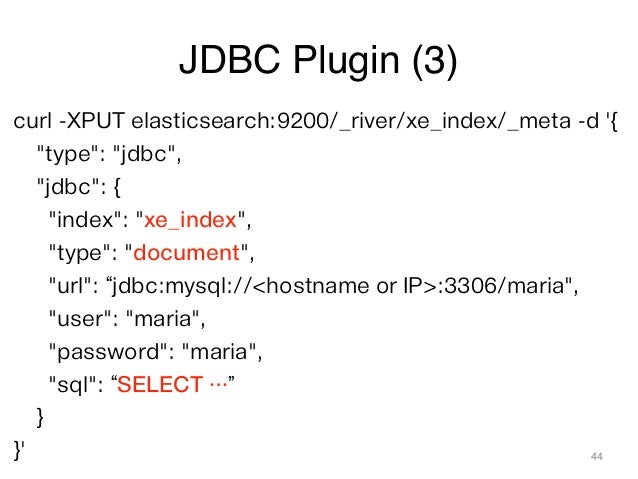

JDBC Plugin (3) curl -XPUT elasticsearch:9200/_river/xe_index/_meta -d '{ "type": "jdbc", "jdbc": { 44 "index": "xe_i...
JDBC Plugin (4) 45 SELECT d.document_srl as `_id`, d.document_srl as `article.document_srl`, ... m.mid as `module.mid...
제목+내용 검색 curl -XPOST http://elasticsearch:9200/xe_index/document/_search -d ' { 46 "size": 10, "from": 0, "query": {...

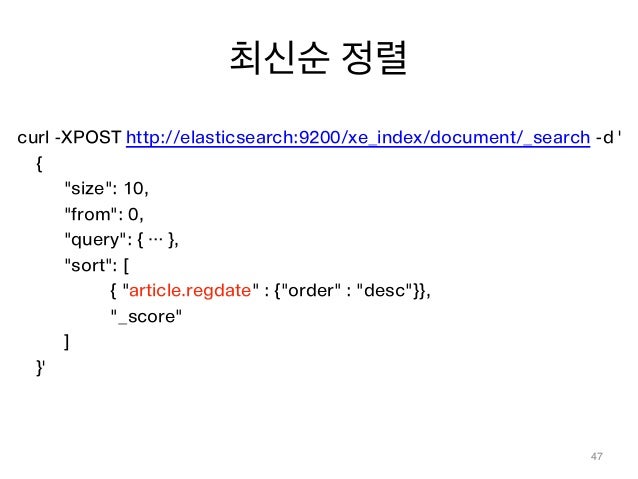

최신순 정렬 curl -XPOST http://elasticsearch:9200/xe_index/document/_search -d ' { 47 "size": 10, "from": 0, "query": { …...

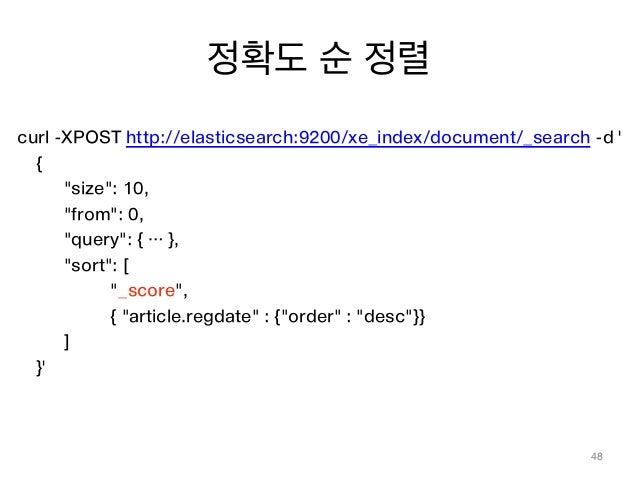

정확도 순 정렬 curl -XPOST http://elasticsearch:9200/xe_index/document/_search -d ' { 48 "size": 10, "from": 0, "query": {...
다루지 못한 내용들 • 보안! • 쿼리 튜닝! • 다양한 쿼리와 필터를 실험! • 형태소 분석기 적용! • 한글 형태소 분석을 통해 정확한 단어를 추출! • … 49
감사합니다. • 발표 관련 소스 코드는 GitHub을 확인해주세요.! • http://github.com/hoonmin/xecon2014! ! • E-Mail : harebox@gmail.com! • Line ...
