Tarea Nº 4 1

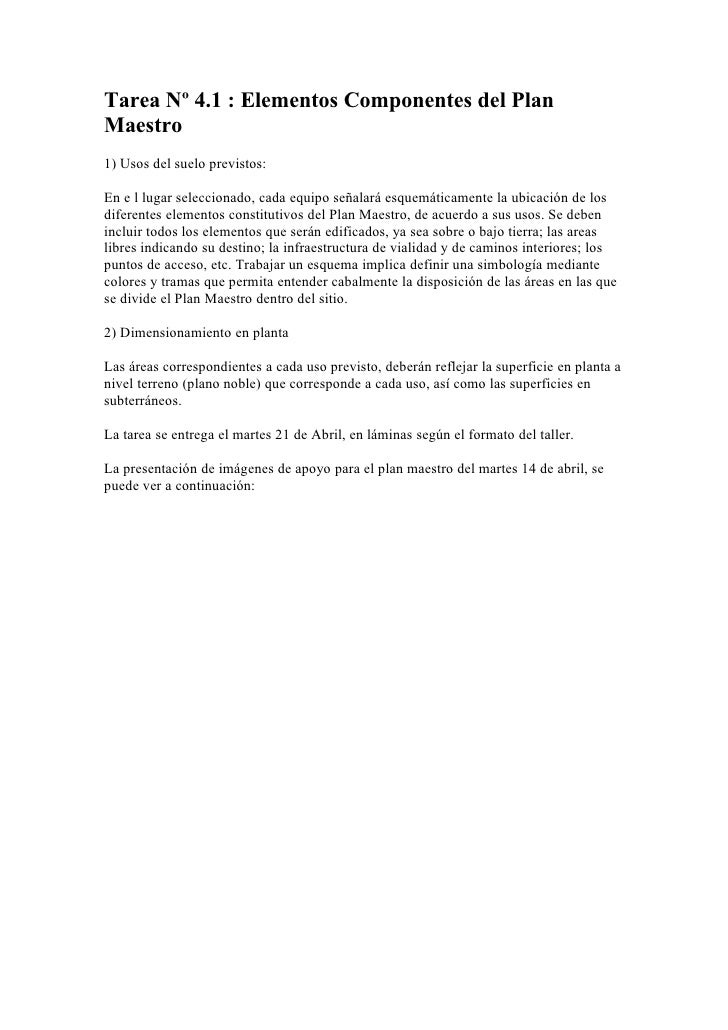

  1. 1. Tarea Nº 4.1 : Elementos Componentes del Plan Maestro 1) Usos del suelo previstos: En e l lugar seleccionado, cada equipo señalará esquemáticamente la ubicación de los diferentes elementos constitutivos del Plan Maestro, de acuerdo a sus usos. Se deben incluir todos los elementos que serán edificados, ya sea sobre o bajo tierra; las areas libres indicando su destino; la infraestructura de vialidad y de caminos interiores; los puntos de acceso, etc. Trabajar un esquema implica definir una simbología mediante colores y tramas que permita entender cabalmente la disposición de las áreas en las que se divide el Plan Maestro dentro del sitio. 2) Dimensionamiento en planta Las áreas correspondientes a cada uso previsto, deberán reflejar la superficie en planta a nivel terreno (plano noble) que corresponde a cada uso, así como las superficies en subterráneos. La tarea se entrega el martes 21 de Abril, en láminas según el formato del taller. La presentación de imágenes de apoyo para el plan maestro del martes 14 de abril, se puede ver a continuación:

×
