Pacemaker+PostgreSQLレプリケーションで共有ディスクレス高信頼クラスタの構築＠OSC 2013 Tokyo/Spring

1. Pacemaker+PostgreSQLレプリケーションで共有ディスクレス高信頼クラスタの構築 OSC 2013 Tokyo/Spring 松尾隆利

3. PostgreSQLのレプリケーションとは?  複数のサーバにデータベースを自動的に複製する機能￭ PostgreSQL 9.0 : 非同期レプリケーション機能 9.1 : 同期レプリケーション機能 9.2 : カスケードレプリケーション機能書き込み Master 非同期 Slave Slave カスケードレプリケーションレプリケーション応答 Slave カスケード Slave 同期レプリケーションレプリケーション Copyright(c)2013 NTT, Inc. All Rights Reserved. 3

5. 同期レプリケーション (PostgreSQL 9.1～)  Master故障時のデータ欠損なし  同期で動作できるSlaveは一つのみ￭複数のSlaveを同期設定で接続した場合、1ノードだけ同期で動作  Slave故障時、MasterはSlaveが復旧するまで待つ → トランザクション停止！？書き込み Master 応答待ち！応答 Slave 同期レプリケーション Copyright(c)2013 NTT, Inc. All Rights Reserved. 5

6. カスケードレプリケーション (PostgreSQL 9.2～)  SlaveからSlaveへレプリケーション￭ MasterのCPUやネットワーク負荷の削減が可能  カスケードレプリケーションの動作は全て非同期書き込み Master Slave カスケード Slave レプリケーション Slave カスケード Slave レプリケーション Copyright(c)2013 NTT, Inc. All Rights Reserved. 6

7. Slaveの特徴  参照系のSQLを処理可能  SlaveからMasterに接続し、切断時は自動で再接続を試みる  レプリケーションの接続先は動的に変更できない￭変更にはSlaveのPostgreSQLの再起動が必要  同期・非同期の設定はSlave側では制御できない￭ Master側のpostgresql.confの "synchronous_standby_names" の値を変更し設定をリロード (再起動は必要なし) 参照可 Master Slave Copyright(c)2013 NTT, Inc. All Rights Reserved. 7

8. レプリケーション使用時の注意点①  SlaveにWALを書きこむ前にMasterが故障した場合、 MasterとSlave のデータ間に不整合が発生書き込み Master Slave → Master ②WAL転送 ① WAL書き込み ③ WAL書き込み WAL 不整合この状態でSlaveをMasterに昇格させ、旧MasterをSlave として組み込む場合、手動でデータの同期が必要 Pacemaker使用時、この状態が起きた場合は旧Masterにロックファイルを残すことで、不整合のデータをもったPostgreSQLの起動を抑止 Copyright(c)2013 NTT, Inc. All Rights Reserved. 8

9. レプリケーション使用時の注意点②  "TimelineID"の存在￭ SlaveからMasterへ昇格した際インクリメントされる数値  TimelineID が異なるとレプリケーションできない Slave → Master 5 5 6 異なる SlaveのTimelineIDをMasterと同期させるには Master側で生成されるWALアーカイブをSlave 側にコピーするかデータの同期が必要 Copyright(c)2013 NTT, Inc. All Rights Reserved. 9

11. HAクラスタの今までの構成～Active/Standby 構成～  PostgreSQLのデータは共有ディスク上に配置し通常はActive サーバでサービスを提供  Activeサーバ故障時はStandbyサーバがActiveとなりサービスを提供 (フェイルオーバ) フェイル Active Standby オーバ Active 故障データ発生データ共有ディスク共有ディスク Copyright(c)2013 NTT, Inc. All Rights Reserved. 11

12. レプリケーション構成～Master/Slave 構成～  PostgreSQLのストリーミングレプリケーション機能を用いてデータを共有し、通常はMaster側でサービスを提供  Masterサーバ故障時はSlaveサーバがMasterに昇格しサービスを継続フェイル Master Slave オーバ Master 故障データデータ発生データデータローカルディスクローカルディスクローカルディスクローカルディスク Copyright(c)2013 NTT, Inc. All Rights Reserved. 12

13. レプリケーション構成の高信頼クラスタ３大機能 ①フェイルオーバ Master 故障発生 Master フェイル ③ 故障オーバデ Master 同期設定 Slave ー古 DBデータ DBデータタの状 ②同期・非同期の設定切替態 DBデータ DBデータ管 Slave 理故障発生 Master 非同期設定故障 DBデータ古 DBデータ Copyright(c)2013 NTT, Inc. All Rights Reserved. 13

14. 基本構成参照負荷分散用サービス提供用LAN Read/Write Read Only 仮想IP1 仮想IP3 (vip-master) レプリケーション (vip-slave) 用LAN PostgreSQL 仮想IP2 PostgreSQL (Master) (vip-rep) (Slave) Slaveからの接続用制御制御 pgsql RA Pacemaker pgsql RA Pacemaker 用LAN Pacemaker STONITH 用LAN サーバ#1 ※次ページからは省略サーバ#2 Copyright(c)2013 NTT, Inc. All Rights Reserved. 14

15. 動作1 : Masterのフェイルオーバ vip-master vip-master vip-slave vip-master vip-master vip-slave vip-slave PostgreSQL PostgreSQL 故障 PostgreSQL PostgreSQL 故障 (Master) vip-rep (Slave) ②停止 (Master) vip-rep vip-rep ⑤(Slave) (Master) pgsql RA pgsql RA pgsql RA pgsql RA pgsql RA Pacemaker Pacemaker Pacemaker Pacemaker Pacemaker サーバ#1 サーバ#2 サーバ#1 サーバ#1 サーバ#2 サーバ#2 ④ 古 ② #1のPostgreSQLを停止 ① 故障を検知 ③ 仮想IPを停止旧Masterは不整合が発生し ④ #1のデータが古いことを記録ている可能性があるため ⑤ #2をMasterに昇格(promote) ロックファイルが残る ⑥ #2で仮想IPを起動 Copyright(c)2013 NTT, Inc. All Rights Reserved. 15

16. 動作2: Masterフェイルオーバ後の復旧 vip-master vip-master ⑥ vip-master vip-slave vip-slave vip-slave vip-slave vip-slave vip-slave ⑤ レプリケーション故障 ①故障復旧 PostgreSQL PostgreSQL PostgreSQL PostgreSQL PostgreSQL vip-rep vip-rep vip-rep (Master) (Master) (Slave) ④ (Slave) (Master) pgsql RA pgsql RA pgsql 故故 pgsql RA pgsql RA pgsql RA pgsql RA pgsql RA pgsql RA Pacemaker Pacemaker Pacemaker Pacemaker Pacemaker Pacemaker ③ ロック削除サーバ#1 サーバ#1 サーバ#1 故障情報クリアサーバ#2 サーバ#2 サーバ#2 サーバ#2 サーバ#1 サーバ#2 ② データ同期古新 ① 故障の復旧 ④ #1がSlaveで起動 ② #1のデータを#2と同期 ⑤ レプリケーション開始 → 不整合解消、TimelineID同期 → 非同期設定で接続 ③ #1のロックファイル削除と → 同期設定に切替故障情報をクリア ⑥ Slave用仮想IP移動 Copyright(c)2013 NTT, Inc. All Rights Reserved. 16

17. 動作3 : 同期・非同期設定の切替 ② ⑤ vip-slave ③検知 vip-master 同期 vip-slave vip-master ⑦非同期 vip-slave PostgreSQL 設定 PostgreSQL PostgreSQL 設定 PostgreSQL vip-rep vip-rep ④停止 (Master) (Slave) (Master) (Slave) pgsql RA pgsql RA pgsql RA pgsql RA Pacemaker Pacemaker Pacemaker Pacemaker Pacemaker サーバ#1 サーバ#2 サーバ#1 サーバ#2 サーバ#2 ⑥ 古 ① Slaveの故障発生 ④ #2のPostgreSQLを停止 ② Masterのトランザクション停止 ⑤ Slave用仮想IP移動 ③ Slaveの故障検知と ⑥ #2のデータが古いことを記録レプリケーション切断を検知 ⑦ 非同期設定に変更 SELECT * from pg_stat_replication → トランザクション再開 Copyright(c)2013 NTT, Inc. All Rights Reserved. 17

18. 動作4 : 起動 ⑥ vip-slave vip-slave ③仮想IP起動 vip-slave vip-master vip-master PostgreSQL PostgreSQL PostgreSQL 停止 vip-rep 停止停止 vip-rep 停止 (Slave) (Master) (Master) ②起動 pgsql RA pgsql RA pgsql RA pgsql RA ⑤起動 Pacemaker Pacemaker Pacemaker サーバ#1 サーバ#2 サーバ#1 サーバ#2 ① ④ データ同期新古新古 ① データが新しい方を選択 (#1とする) ④ データを同期 ② #1のPacemakerを起動 → TimelineIDがそろう → Slaveで起動 → Masterに遷移 ⑤ Pacemaker起動 ③ 仮想IPが#1で起動 → レプリケーション開始 ⑥ Slave用仮想IP移動 Copyright(c)2013 NTT, Inc. All Rights Reserved. 18

19. 初期起動と2回目以降の起動の違い  初期起動 (Pacemakerの設定が空の場合) ￭サーバを単独起動した場合、 Pacemaker上にデータの状態が記録されていないため、必ずMasterになる • ロックファイルが残っている場合は除く￭同時に2つのサーバ起動した場合、お互いのデータの新旧を比較し、新しい方がMasterになる  2回目以降の起動￭ Pacemaker上にデータの状態が記録されているため、この状態を確認し、最新のデータを持っている場合のみ Masterになれる Copyright(c)2013 NTT, Inc. All Rights Reserved. 19

20. まとめ  レプリケーション構成の高信頼クラスタ３大機能￭ Masterのフェイルオーバ￭レプリケーションの同期・非同期設定の切替￭データの状態管理  運用時の注意￭ TimelineIDがずれている場合はレプリケーション接続できない￭ロックファイルが残っている場合は他のサーバとデータの整合性が崩れている可能性あり → データを手動で同期して解消 Copyright(c)2013 NTT, Inc. All Rights Reserved. 20

22. デモ環境 Slave用サービス提供用LAN VIP省略仮想IP1 (vip-master) レプリケーション用 LAN PostgreSQL 仮想IP2 PostgreSQL <Master> (vip-rep) <Slave> Pacemaker用 Pacemaker LAN Pacemaker ホスト名 : pm01 ホスト名 : pm02 ディスク監視やネットワーク監視、STONITH は省略 Copyright(c)2013 NTT, Inc. All Rights Reserved. 22

23. postgresql.conf (クラスタリングで重要な点のみ) <レプリケーション設定の説明は省略>  listen_address = * ￭ Slaveには仮想IP(vip-master)が存在しないため特定IPでListen できない  synchronous_standby_names はコメントアウト￭ Pacemakerが同期・非同期を切り替えるため動的に書き換える  restart_after_crash = off ￭ PacemakerがPostgreSQLの状態管理をするため、PostgreSQL プロセスの自動再起動はoff Copyright(c)2013 NTT, Inc. All Rights Reserved. 23

24. Pacemakerの設定 property primitive pgsql ocf:heartbeat:pgsql no-quorum-policy="ignore" params stonith-enabled="false" pgctl="/usr/pgsql-9.1/bin/pg_ctl" psql="/usr/pgsql-9.1/bin/psql" rsc_defaults pgdata="/var/lib/pgsql/9.1/data/" resource-stickiness="INFINITY" rep_mode="sync" migration-threshold="1" xlog_check_count="0" node_list="pm01 pm02" ms msPostgresql pgsql restore_command="cp /var/lib/pgsql/9.1/data/pg_archive/%f %p" meta primary_conninfo_opt="keepalives_idle=60 keepalives_interval=5 keepalives_count=5" master-max="1" master_ip="192.168.104.110" master-node-max="1" stop_escalate="0" clone-max="2" op start timeout="30s" interval="0s" on-fail="restart" clone-node-max="1" op monitor timeout="30s" interval="4s" on-fail="restart" notify="true" op monitor timeout="30s" interval="2s" on-fail="restart" role="Master" op promote timeout="30s" interval="0s" on-fail="restart" group master-group op demote timeout="30s" interval="0s" on-fail="stop" vip-master vip-rep op stop timeout="30s" interval="0s" on-fail="block" op notify timeout="60s" interval="0s" primitive vip-master ocf:heartbeat:IPaddr2 params colocation rsc_colocation-2 inf: master-group msPostgresql:Master ip="192.168.103.110" nic="eth3" order rsc_order-2 inf: msPostgresql:promote master-group:start symmetrical=false cidr_netmask="24" order rsc_order-3 0: msPostgresql:demote master-group:stop symmetrical=false op start timeout="60s" interval="0s" on-fail="restart" op monitor timeout="60s" interval="10s" on-fail="restart" op stop timeout="60s" interval="0s" on-fail="block" primitive vip-rep ocf:heartbeat:IPaddr2 params ip="192.168.104.110" nic="eth4" cidr_netmask="24" op start timeout="60s" interval="0s" on-fail="restart" op monitor timeout="60s" interval="10s" on-fail="restart" op stop timeout="60s" interval="0s" on-fail="block" Copyright(c)2013 NTT, Inc. All Rights Reserved. 24

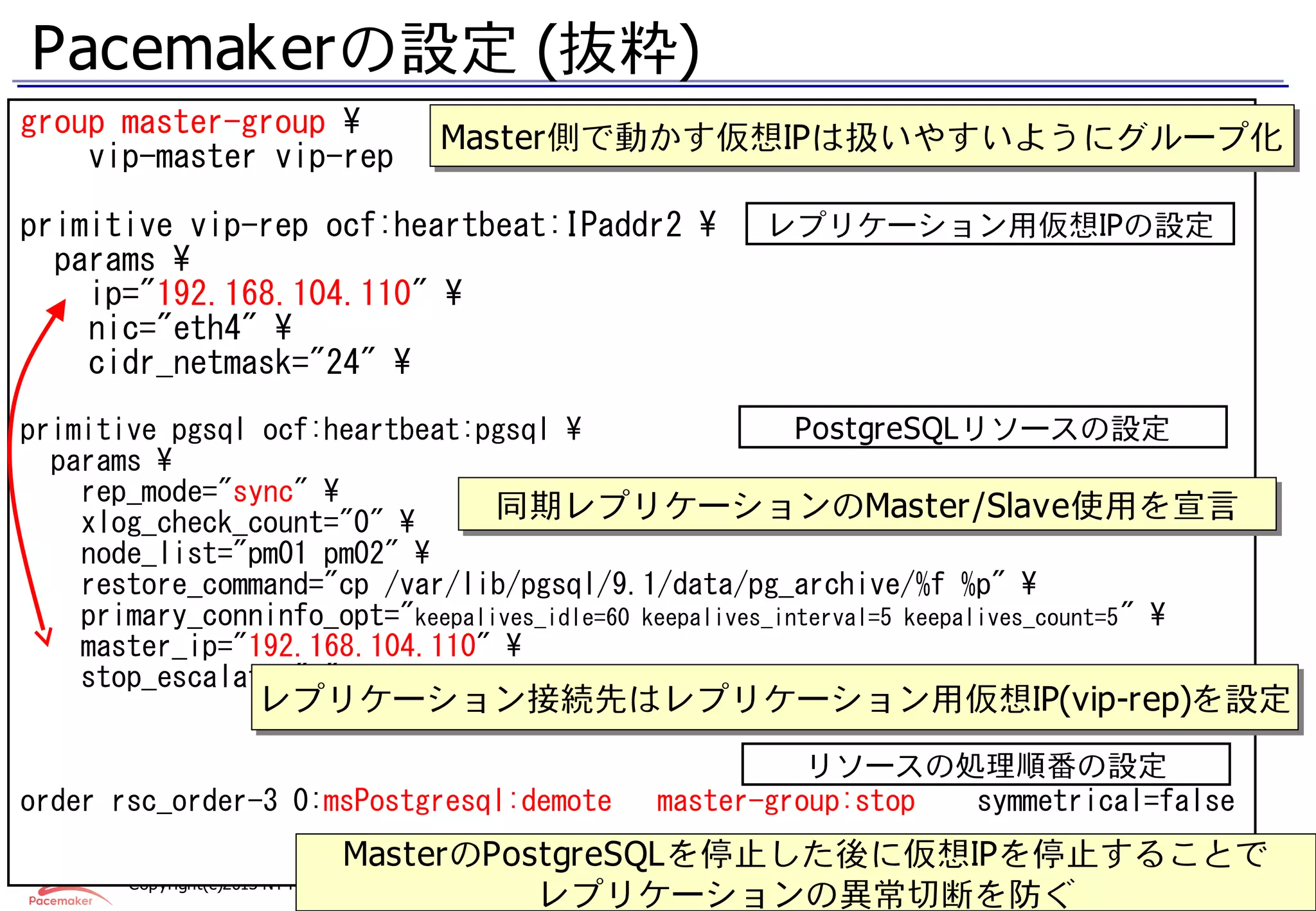

25. Pacemakerの設定 (抜粋) group master-group Master側で動かす仮想IPは扱いやすいようにグループ化 vip-master vip-rep Master側で動かす仮想IPは扱いやすいようにグループ化 primitive vip-rep ocf:heartbeat:IPaddr2 レプリケーション用仮想IPの設定 params ip="192.168.104.110" nic="eth4" cidr_netmask="24" primitive pgsql ocf:heartbeat:pgsql PostgreSQLリソースの設定 params rep_mode="sync" xlog_check_count="0" 同期レプリケーションのMaster/Slave使用を宣言同期レプリケーションのMaster/Slave使用を宣言 node_list="pm01 pm02" restore_command="cp /var/lib/pgsql/9.1/data/pg_archive/%f %p" primary_conninfo_opt="keepalives_idle=60 keepalives_interval=5 keepalives_count=5 " master_ip="192.168.104.110" stop_escalate="0" レプリケーション接続先はレプリケーション用仮想IP(vip-rep)を設定レプリケーション接続先はレプリケーション用仮想IP(vip-rep)を設定リソースの処理順番の設定 order rsc_order-3 0:msPostgresql:demote master-group:stop symmetrical=false MasterのPostgreSQLを停止した後に仮想IPを停止することで MasterのPostgreSQLを停止した後に仮想IPを停止することで Copyright(c)2013 NTT, Inc. All Rights Reserved. 25 レプリケーションの異常切断を防ぐ

26. Pacemaker状態表示例 (crm_mon –A 実行時) ============ Last updated: Sun Feb 17 19:01:31 2013 Stack: Heartbeat Current DC: pm01 (11111111-1111-1111-1111-111111111111) - partition with quorum Version: 1.0.12-066152e 2 Nodes configured, unknown expected votes 2 Resources configured. ============ Online: [ pm01 pm02 ] Resource Group: master-group vip-master (ocf::heartbeat:IPaddr2): Started pm01 vip-rep (ocf::heartbeat:IPaddr2): Started pm01 Master/Slave Set: msPostgresql Masters: [ pm01 ] Slaves: [ pm02 ] Node Attributes: * Node pm01: + master-pgsql:0 : 1000 + pgsql-data-status : LATEST + pgsql-master-baseline : 0000000046000000 + pgsql-status : PRI * Node pm02: + master-pgsql:1 : 100 + pgsql-data-status : STREAMING|SYNC + pgsql-status : HS:sync デモでは見にくいので grep と sed を駆使して・・・デモでは見にくいので grep と sed を駆使して・・・ Copyright(c)2013 NTT, Inc. All Rights Reserved. 26

27. Pacemaker状態表示簡略版 (今回のデモ専用) Online: [ pm01 pm02 ] サーバの状態 vip-master Started pm01 vip-rep Started pm01 仮想IPの状態 Masters: [ pm01 ] Slaves: [ pm02 ] Master/Slave状態 ------------------------------------------ * Node pm01: + pgsql-data-status : LATEST データの状態 + pgsql-status : PRI PostgreSQLの状態 * Node pm02: + pgsql-data-status : STREAMING|SYNC データの状態 + pgsql-status : HS:sync PostgreSQLの状態 Copyright(c)2013 NTT, Inc. All Rights Reserved. 27

28. 属性値用途用途・ Masterへの昇格可否の判断・ Masterへの昇格可否の判断  pgsql-data-status ￭ PostgreSQLのデータ状態。Pacemaker再起動しても残る。 (例) LATEST, STREAMING|ASYNC, STREAMING|SYNC DISCONNECTED 等  pgsql-status 用途用途・ PostgreSQLの状態把握・ PostgreSQLの状態把握￭現在のPostgreSQLの状態・他のリソースとの連携・他のリソースとの連携 (例) PRI, HS:alone, HS:async, HS:sync, UNKNOWN 等 Copyright(c)2013 NTT, Inc. All Rights Reserved. 28

29. 【デモ】 Master起動 (初期起動)  pm01のPacemakerを起動し設定を反映 # /etc/init.d/heartbeat start # crm configure load update config.crm 仮想IP起動 vip-master vip-rep PostgreSQL (Master) Slaveを経由してMasterが起動 Pacemaker STOP PM01 PM02 → HS:alone → PRI データ状態 Copyright(c)2013 NTT, Inc. All Rights Reserved. LATEST 29

30. 【デモ】 Master起動 (初期起動) Online: [ pm01 ] vip-master Started pm01 vip-rep Started pm01 Masters: [ pm01 ] Stopped: [ pgsql:1 ] ------------------------------------------ * Node pm01: + pgsql-data-status : LATEST + pgsql-status : PRI Copyright(c)2013 NTT, Inc. All Rights Reserved. 30

31. 【デモ】 Slave起動  データを同期してpm02のPacemakerを起動 # <データ同期 (バックアップ・リストア)> # /etc/init.d/heartbeat start PostgreSQL状態 vip-master STOP → HS:alone PostgreSQL vip-rep PostgreSQL → HS:async (Master) (Slave) → HS:sync Pacemaker Pacemaker PM01 PM02 データ状態 →DISCONNECTED 新同期 →STREAMING|ASYNC Copyright(c)2013 NTT, Inc. All Rights Reserved. →STREAMING|SYNC 31

32. 【デモ】 Slave起動 Online: [ pm01 pm02 ] vip-master Started pm01 vip-rep Started pm01 Masters: [ pm01 ] Slaves: [ pm02 ] ------------------------------------------ * Node pm01: + pgsql-data-status : LATEST + pgsql-status : PRI * Node pm02: + pgsql-data-status : STREAMING|SYNC + pgsql-status : HS:sync ------------------------------------------ Copyright(c)2013 NTT, Inc. All Rights Reserved. 32

33. 【デモ】 Slaveの故障 pm02のPostgreSQLのプロセスをkill # killall -9 postgres 故障検知 vip-master HS:sync PostgreSQL vip-rep 故障 PostgreSQL ↓ (Master) (停止) STOP 非同期設定 Pacemaker Pacemaker へ切替 (表示上わからない) PM01 PM02 データ状態 STREAMING|SYNC → DISCONNECTED Copyright(c)2013 NTT, Inc. All Rights Reserved. 33

34. 【デモ】 Slaveの故障 Online: [ pm01 pm02 ] vip-master Started pm01 vip-rep Started pm01 Masters: [ pm01 ] Slaves: [ pgsql:1 ] ------------------------------------------ * Node pm01: + pgsql-data-status : LATEST + pgsql-status : PRI * Node pm02: + pgsql-data-status : DISCONNECT + pgsql-status : STOP ------------------------------------------ pgsql:1_monitor_4000 (node=pm02, call=7, 故障情報 rc=7, status=complete): not running Copyright(c)2013 NTT, Inc. All Rights Reserved. 34

35. 【デモ】 Slaveの復旧 pm02のPostgreSQL故障情報クリア # crm resource cleanup msPostgresql pm02 STOP → HS:alone → HS:async vip-master →HS:sync PostgreSQL vip-rep PostgreSQL (Master) (Slave) Pacemaker Pacemaker PM01 PM02 データ状態 DISCONNECTED → STREAMING|ASYNC → STREAMING|SYNC Copyright(c)2013 NTT, Inc. All Rights Reserved. 35

36. 【デモ】 Slaveの復旧 Online: [ pm01 pm02 ] vip-master Started pm01 vip-rep Started pm01 Masters: [ pm01 ] Slaves: [ pm02 ] ------------------------------------------ * Node pm01: + pgsql-data-status : LATEST + pgsql-status : PRI * Node pm02: + pgsql-data-status : STREAMING|SYNC + pgsql-status : HS:sync ------------------------------------------ pgsql:1_monitor_4000 (node=pm02, call=7, 故障情報 rc=7, status=complete): not running クリア Copyright(c)2013 NTT, Inc. All Rights Reserved. 36

37. 【デモ】 Masterの故障 (フェイルオーバ) pm01のPostgreSQLのプロセスをkill # killall -9 postgres 故障検知 vip-master vip-master 仮想IPの移動 vip-rep vip-rep PostgreSQL PostgreSQL (停止) (Master) HS:sync Pacemaker Pacemaker → PRI PM01 PM02 データ状態記録データ状態 LATEST STREAMING|SYNC → DISCONNECTED → LATEST Copyright(c)2013 NTT, Inc. All Rights Reserved. 37

38. 【デモ】 Masterの故障 (フェイルオーバ) Online: [ pm01 pm02 ] vip-master Started pm02 vip-rep Started pm02 Masters: [ pm02 ] Slaves: [ pgsql:0 ] ------------------------------------------ * Node pm01: + pgsql-data-status : DISCONNECT + pgsql-status : STOP * Node pm02: + pgsql-data-status : LATEST + pgsql-status : PRI ------------------------------------------ pgsql:0_monitor_2000 (node=pm01, call=25, 故障情報 rc=7, status=complete): not running Copyright(c)2013 NTT, Inc. All Rights Reserved. 38

39. コミュニティの最近の動き  resource-agents 3.9.4 (11/23リリース) ￭ Pacemaker 1.1.x の仕様変更に追従 • Pacemaker 1.0.x との互換は保持￭ recovery.confの、archive_cleanup_commandや recovery_end_commandを設定可能に￭ promote時にPostgreSQLをpromoteするのではなく、 recovery.confを削除して再起動させることでMaster化可能に • Timeline ID のインクリメント防止可能に  resource-agents 3.9.5 (2/8リリース) ￭ Slave (Hot Stanby)で起動するためだけの機能追加 (Active-Stanby構成で使用) Copyright(c)2013 NTT, Inc. All Rights Reserved. 39

41. 動作環境 Pacemaker 1.0.12 以上推奨 resource-agents 3.9.3 以上￭ Linux-HA Japan Pacemakerリポジトリパッケージ 1.0.12-1.2 以上に同梱 (2012年7月リリース) PostgreSQL 9.1 以上￭ 9.0では動きません Copyright(c)2013 NTT, Inc. All Rights Reserved. 41

42. 参考 ドキュメントおよび設定例 (GitHubのWiki) github t-matsuo 検索￭ https://github.com/t-matsuo/resource-agents/wiki/ Pacemakerダウンロード・インストール Linux-HA Japan 検索￭ http://linux-ha.sourceforge.jp/ Copyright(c)2013 NTT, Inc. All Rights Reserved. 42
