[야생의 땅: 듀랑고] 서버 아키텍처 - SPOF 없는 분산 MMORPG 서버

40,309 views

Published on

NDC14에서 발표한 "[야생의 땅: 듀랑고] 서버 아키텍처" 세션의 슬라이드입니다.

슬라이드에 설명이 많지 않은데, 디스이즈게임에서 발표 내용을 잘 정리해주었습니다. 기사도 함께 보시면 좋을 것 같습니다.

http://www.thisisgame.com/webzine/news/nboard/4/?n=54955

Published in: Software

[야생의 땅: 듀랑고] 서버 아키텍처 - SPOF 없는 분산 MMORPG 서버

  1. 1. 이흥섭 왓 스튜디오 / 넥슨코리아 <야생의 땅: 듀랑고> 서버 아키텍처 SPOF 없는 분산 MMORPG 서버
  2. 2. 이흥섭 sub@nexon.co.kr • 주로 게임 서버 프로그래밍 • 현재 <야생의 땅: 듀랑고> • <카트라이더 대시 & 코인러시> - 페이스북, 카카오 MO 게임 • <한글라이즈>, <블라> 등 웹 서비스 • 틈틈이 오픈소스 활동 https://github.com/sublee
  3. 3. <야생의 땅: 듀랑고>?
  4. 4. 모바일 오픈월드 MMORPG

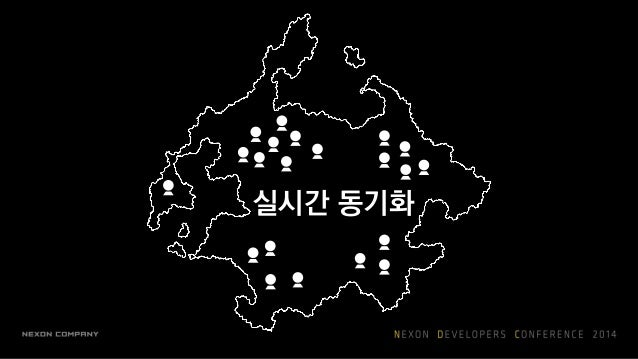

  5. 5. 실시간 동기화

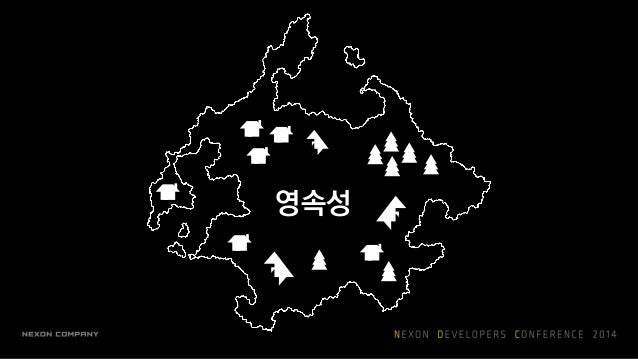

  6. 6. 영속성

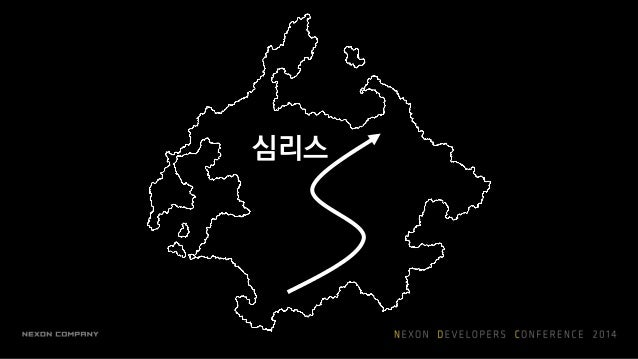

  7. 7. 심리스

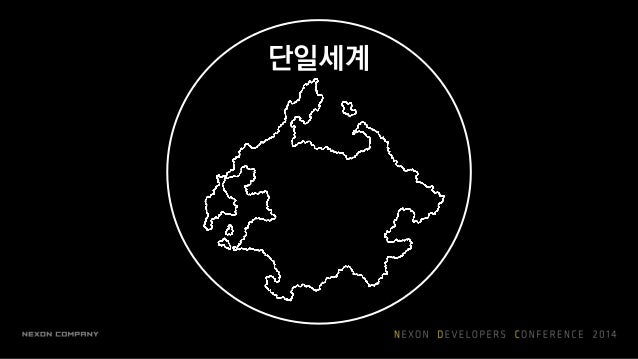

  8. 8. 단일세계
  9. 9. 설계 목표와 원칙
  10. 10. 높은 가용성 High availability
  11. 11. 연간 다운타임 5.5분 미만 가용율 99.999%

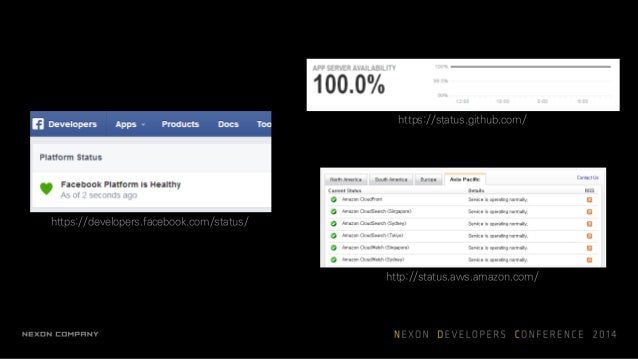

  12. 12. http://status.aws.amazon.com/ https://status.github.com/ https://developers.facebook.com/status/
  13. 13. 신축성 Elasticity
  14. 14. AWS 
  15. 15. 설계 목표 • 높은 가용성 • 신축성
  16. 16. 無SPOF
  17. 17. =
  18. 18. =
  19. 19. =
  20. 20. = 
  21. 21. SPOF Single point of failure

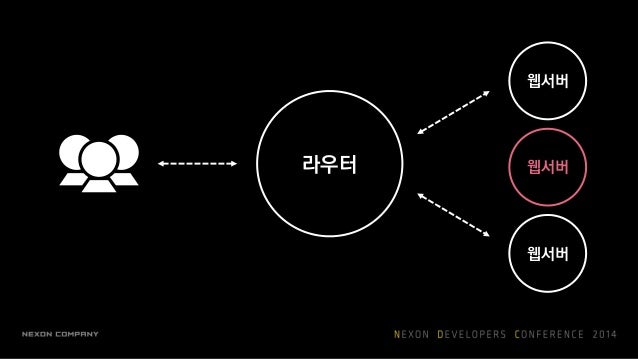

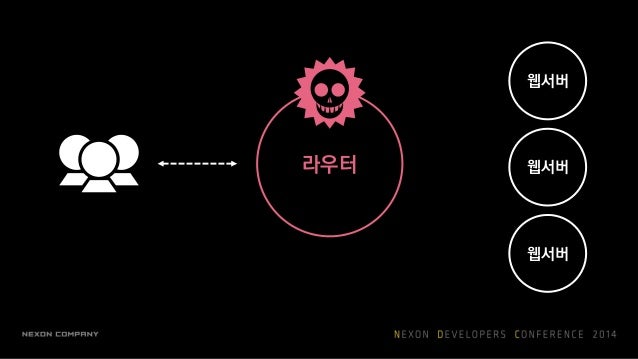

  22. 22. 라우터 웹서버 웹서버 웹서버
  23. 23. 라우터 웹서버 웹서버 웹서버
  24. 24. 라우터 웹서버 웹서버 웹서버

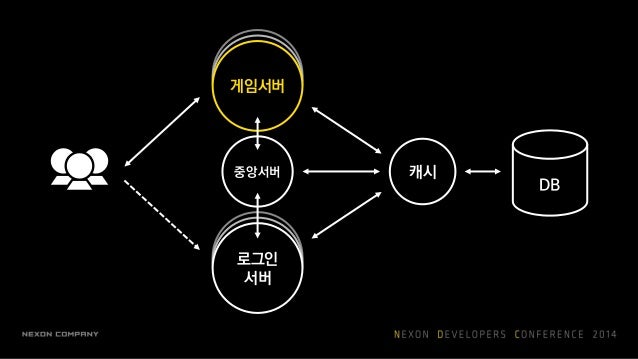

  25. 25. 캐시 게임서버 중앙서버 로그인 서버 DB
  26. 26. 캐시 게임서버 중앙서버 로그인 서버 DB
  27. 27. 캐시 게임서버 중앙서버 로그인 서버 DB
  28. 28. 캐시 게임서버 중앙서버 로그인 서버 DB

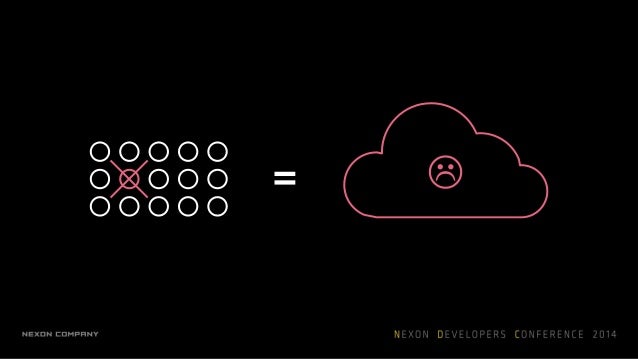

  29. 29. 캐시 게임서버 중앙서버 로그인 서버 DB
  30. 30. 캐시 게임서버 중앙서버 로그인 서버 DB 부하가 몰려서 이중화

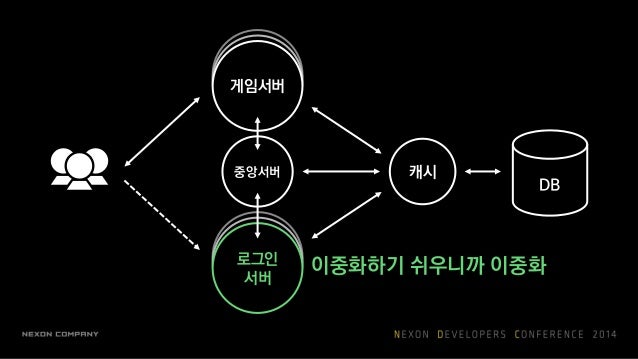

  31. 31. 캐시 게임서버 중앙서버 로그인 서버 DB 이중화하기 쉬우니까 이중화
  32. 32. 캐시 게임서버 중앙서버 로그인 서버 DB
  33. 33. 고사양 무결점
  34. 34. 인프라 고사양 무결점

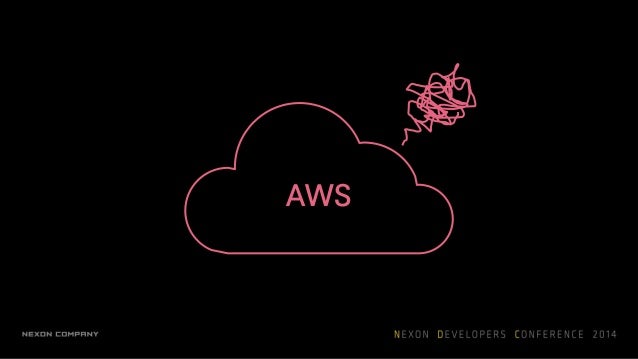

  35. 35. AWS
  36. 36. 모든 서버는 분명히 죽는다
  37. 37. 빠짐 없이 이중화 無SPOF
  38. 38. ✔ 부하 분산 ✔ 중요성 분산

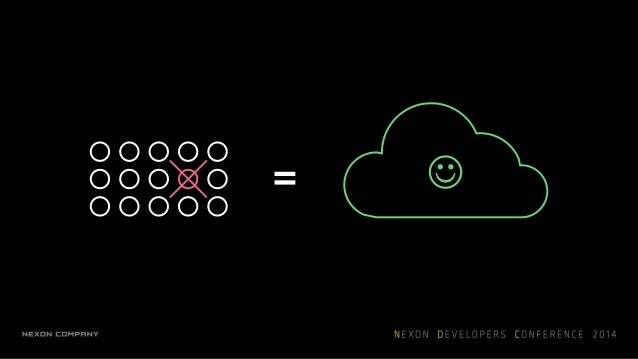

  39. 39. =  ✔ 부분적 장애
  40. 40. • 가정: 모든 서버는 죽는다. • 無SPOF • 부분적인 장애 허용 설계 원칙
  41. 41. 파이썬
  42. 42. • 코드의 양 ≒ 생각의 양 • 방대한 오픈소스 커뮤니티 
  43. 43. ✔ 높은 생산성
  44. 44. • 느린 연산 • 멀티스레딩 미흡 
  45. 45. ✔ C로 대체 ✔ I/O가 더 중요
  46. 46. gevent 코루틴 기반 통신 라이브러리 
  47. 47. 동기(Synchronous) I/O value = db.load('durango') print value 스레드 봉쇄

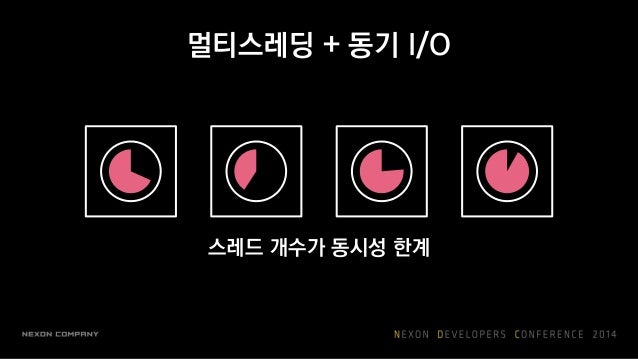

  48. 48. 멀티스레딩 + 동기 I/O 스레드 개수가 동시성 한계

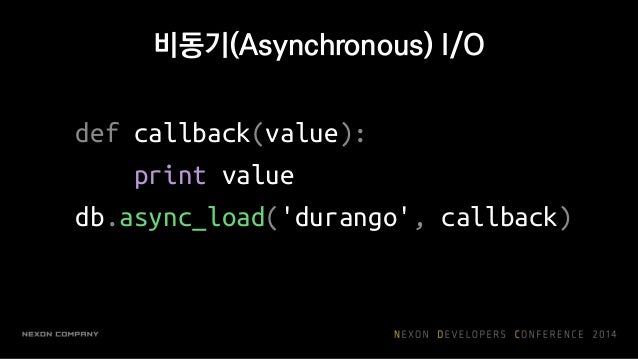

  49. 49. 비동기(Asynchronous) I/O def callback(value): print value db.async_load('durango', callback)

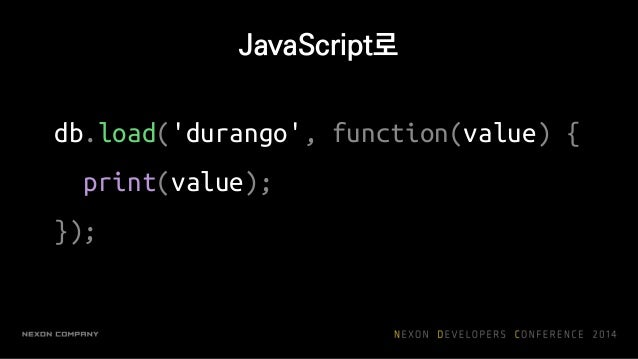

  50. 50. JavaScript로 db.load('durango', function(value) { print(value); });

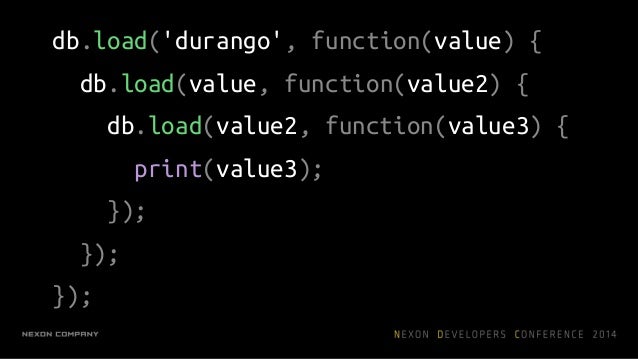

  51. 51. db.load('durango', function(value) { db.load(value, function(value2) { db.load(value2, function(value3) { print(value3); }); }); });
  52. 52. db.load('durango', function(err, value) { if (err) { // 예외처리 } else { print(value); } });

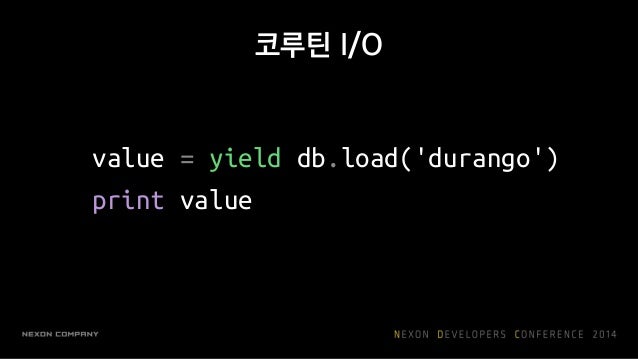

  53. 53. 코루틴 I/O value = yield db.load('durango') print value
  54. 54. 코루틴?

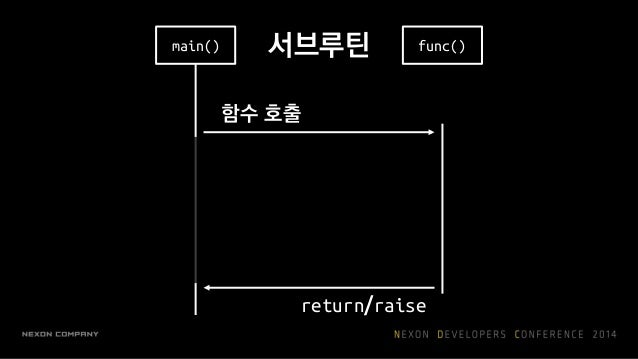

  55. 55. 서브루틴main() func() 함수 호출 return/raise

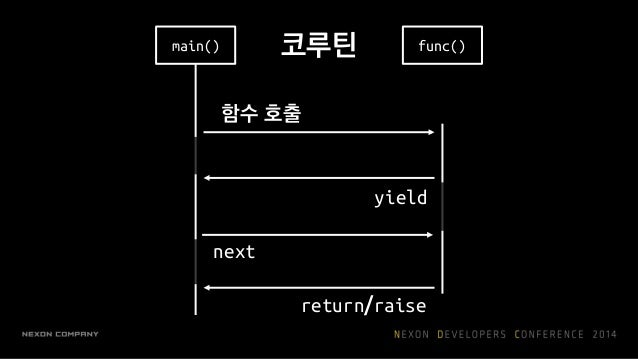

  56. 56. 코루틴main() 함수 호출 return/raise yield next func()
  57. 57. hub() send() recv() sleep()

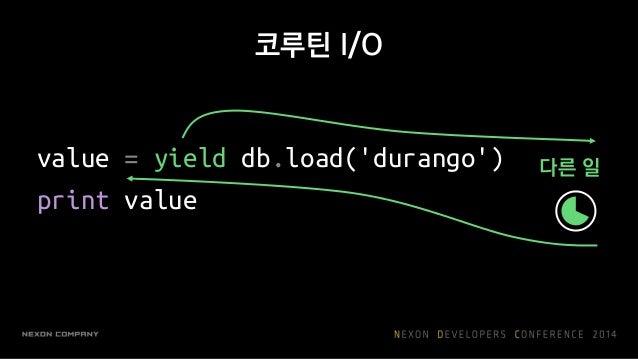

  58. 58. 코루틴 I/O value = yield db.load('durango') print value 다른 일

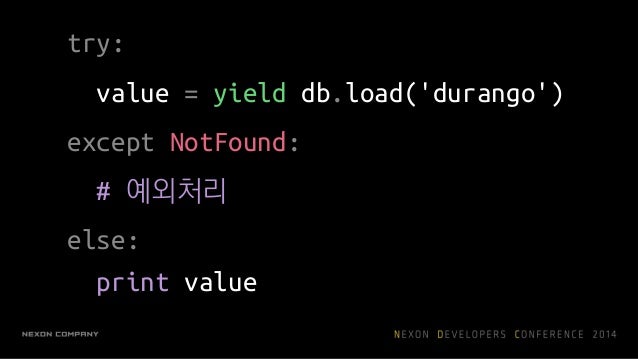

  59. 59. try: value = yield db.load('durango') except NotFound: # 예외처리 else: print value
  60. 60. try: value = yield db.load('durango') except NotFound: # 예외처리 else: print value

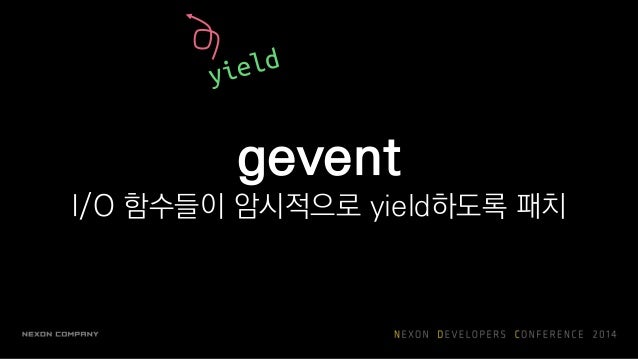

  61. 61. gevent I/O 함수들이 암시적으로 yield하도록 패치

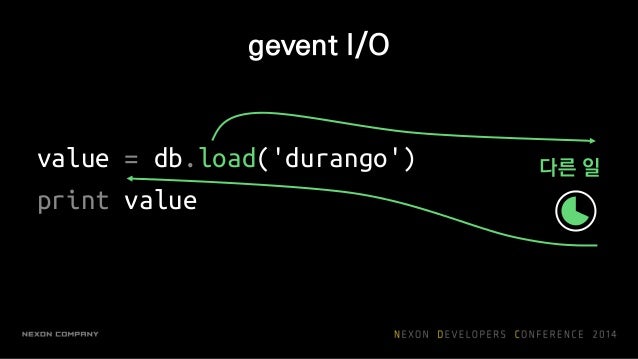

  62. 62. gevent I/O value = db.load('durango') print value 다른 일
  63. 63. 암시적 yield? 
  64. 64. 동기 I/O 방식으로 작성된 라이브러리를 모두 그대로 사용 가능 

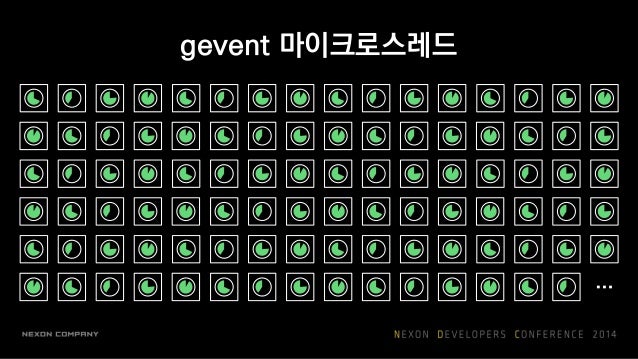

  65. 65. gevent 마이크로스레드 …
  66. 66. • 직관적 코드 • 오픈소스 커뮤니티 • gevent  파이썬
  67. 67. 서버 간 통신

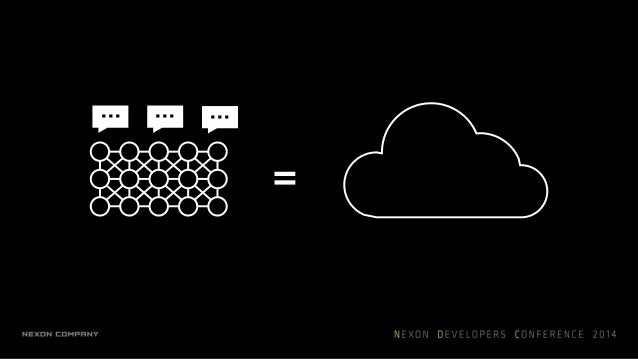

  68. 68. =
  69. 69.
  70. 70.

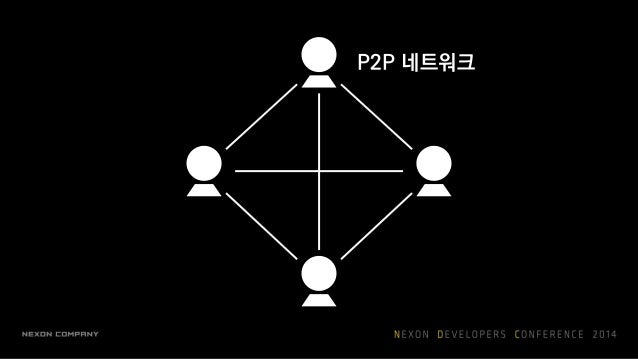

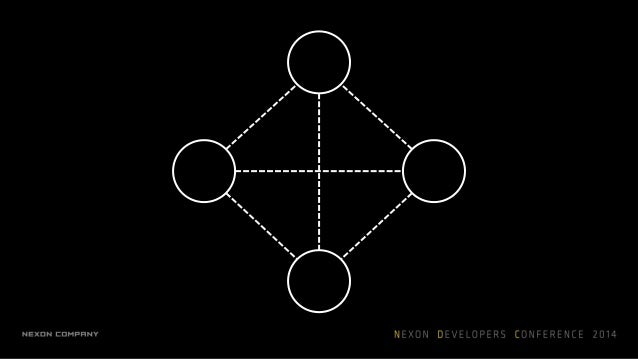

  71. 71. P2P 네트워크

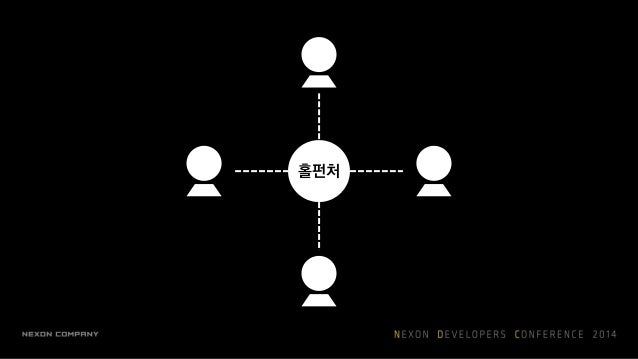

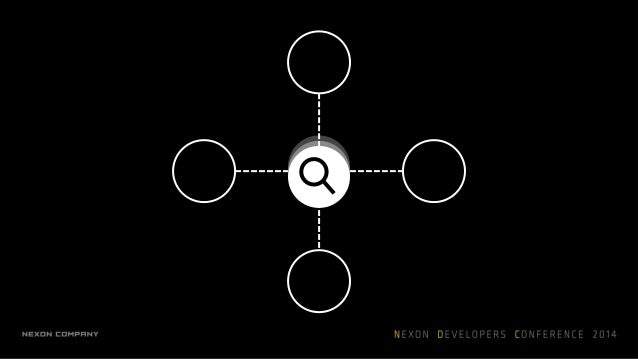

  72. 72. 홀펀처
  73. 73. ØMQ N:N 다중 연결 소켓

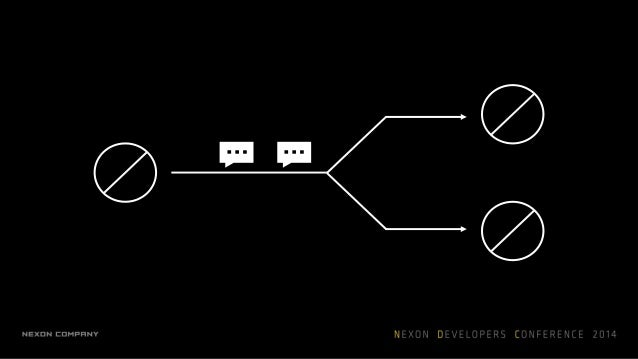

  74. 74. … … …
  75. 75. … …

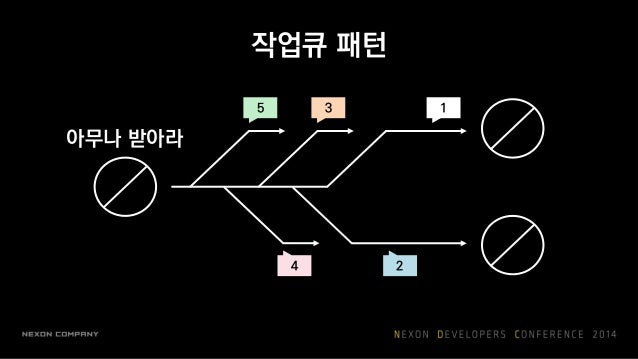

  76. 76. 작업큐 패턴 15 3 24 아무나 받아라

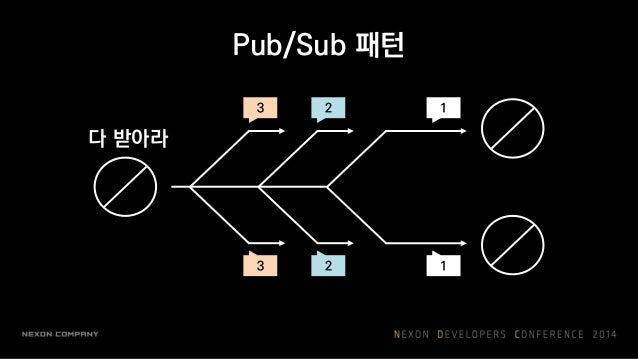

  77. 77. Pub/Sub 패턴 12 2 13 3 다 받아라
  78. 78. Pub/Sub 패턴 123 구독

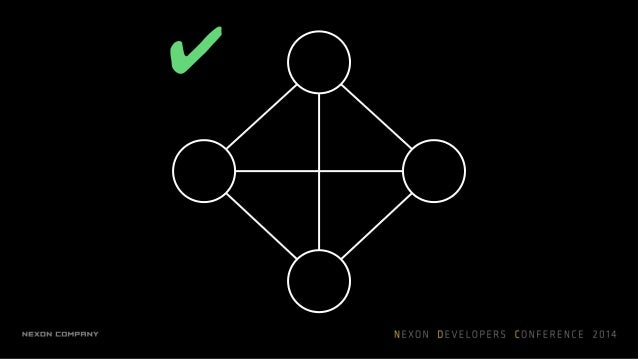

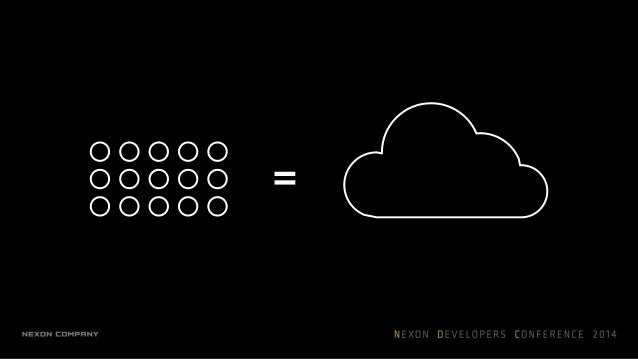

  79. 79. = … ……
  80. 80. MMORPG 분산처리

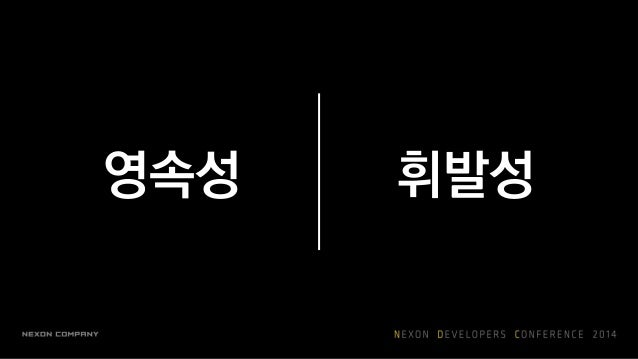

  81. 81. 영속성 휘발성

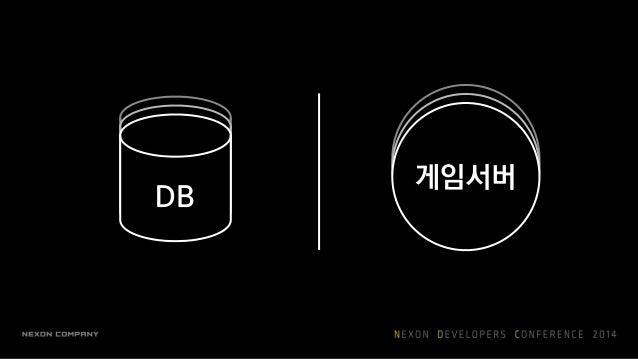

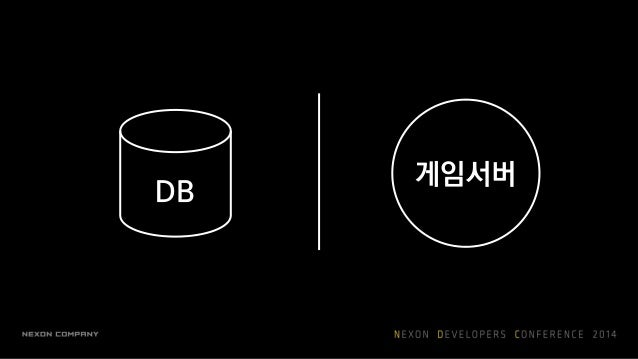

  82. 82. 영속성 휘발성DB 게임서버
  83. 83. 영속성 휘발성DB 게임서버
  84. 84. MMORPG 분산처리 분산 데이터베이스
  85. 85. RDBMS?
  86. 86.  • 분산하기 난해 • 느린 속도 • ALTER TABLE
  87. 87. Couchbase NoSQL 키-밸류 저장소
  88. 88.  • 무중단 확장/축소 • 부분적 장애 허용 • 스키마 없음

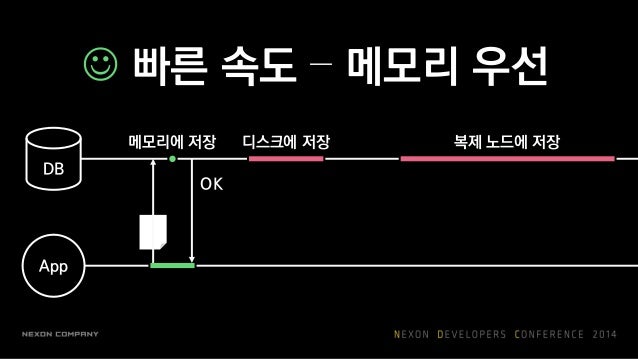

  89. 89.  빠른 속도 – 메모리 우선 App DB 메모리에 저장 디스크에 저장 복제 노드에 저장 OK
  90. 90.  ✘ 내용 검색
  91. 91.  • Elasticsearch 연동 • N1QL SELECT studio FROM games AS game WHERE game.name = 'durango'
  92. 92. • Couchbase • 높은 가용성 • 신축성 분산 데이터베이스

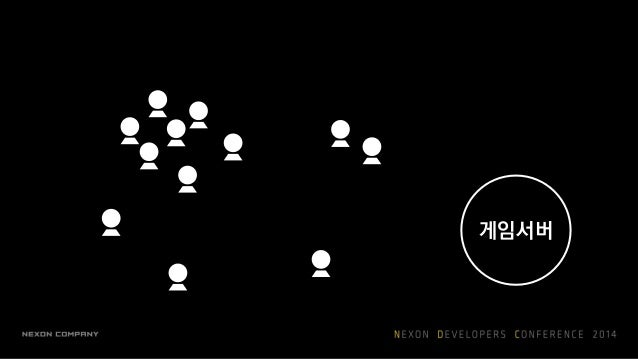

  93. 93. MMORPG 분산처리 분산 게임서버

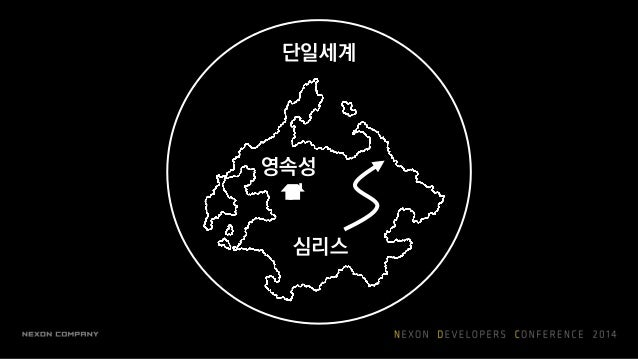

  94. 94. 단일세계 심리스 영속성

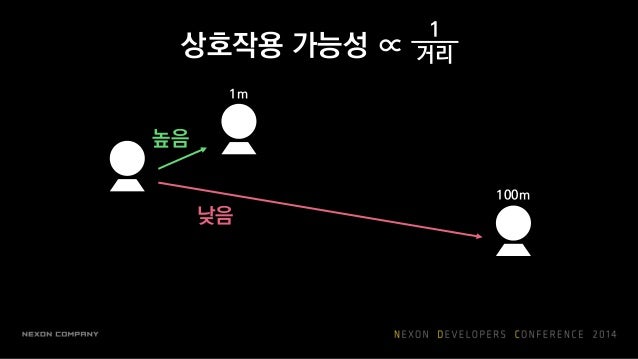

  95. 95. 상호작용 가능성 ∝ 높음 낮음 1 거리 1m 100m
  96. 96. 게임서버 A 게임서버 B 1m 100m

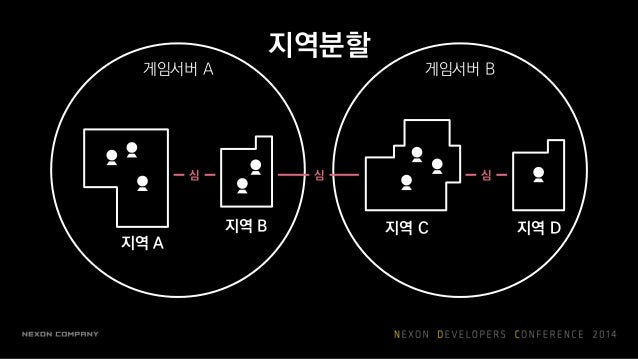

  97. 97. 게임서버 A 게임서버 B 심 심심 지역 A 지역 B 지역 C 지역 D 지역분할

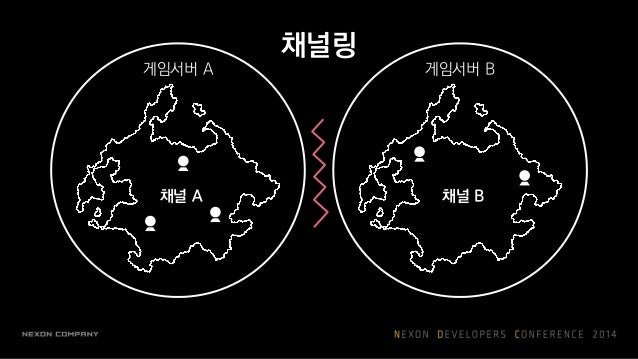

  98. 98. 게임서버 A 게임서버 B 채널 A 채널 B 채널링

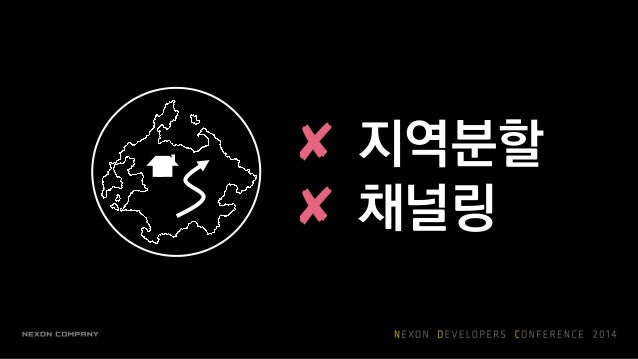

  99. 99. ✘ 지역분할 ✘ 채널링

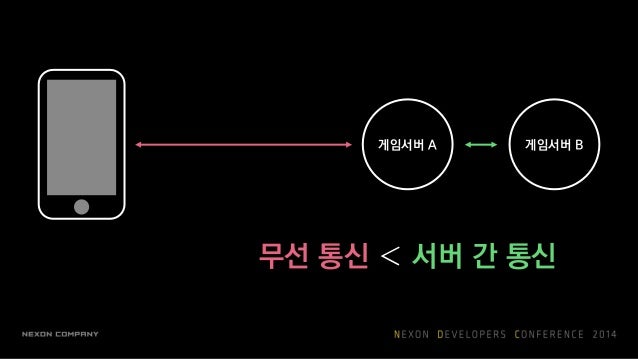

  100. 100. 무선 통신 < 서버 간 통신 게임서버 A 게임서버 B

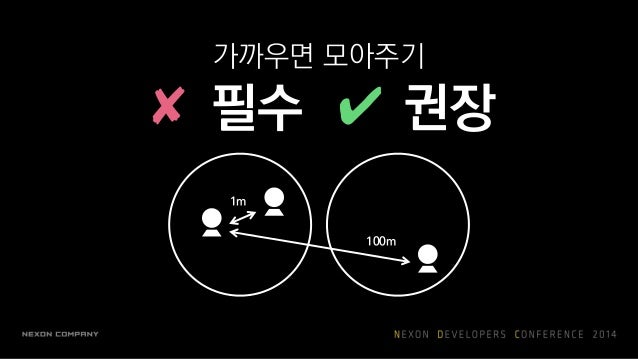

  101. 101. 가까우면 모아주기 ✘ 필수 ✔ 권장 1m 100m

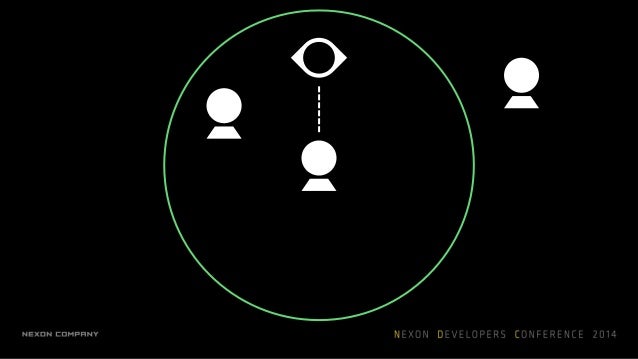

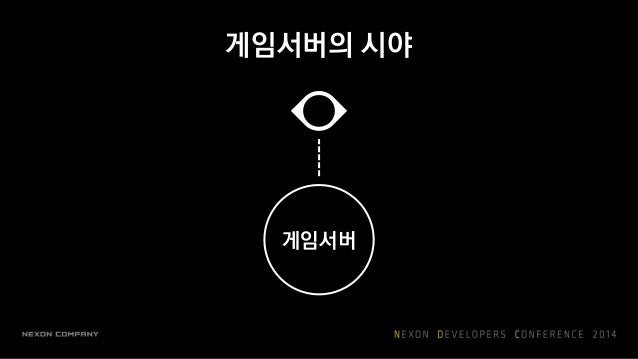

  102. 102. 게임서버 게임서버의 시야
  103. 103. 게임서버

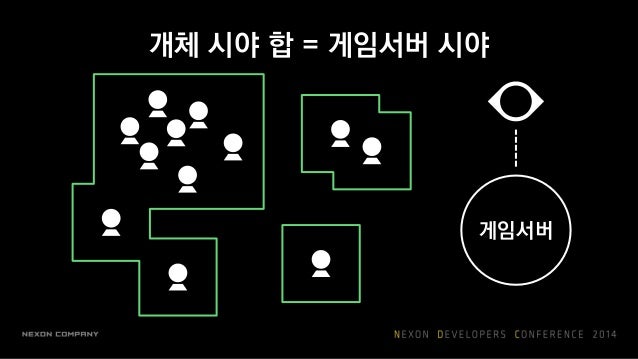

  104. 104. 개체 시야 합 = 게임서버 시야 게임서버

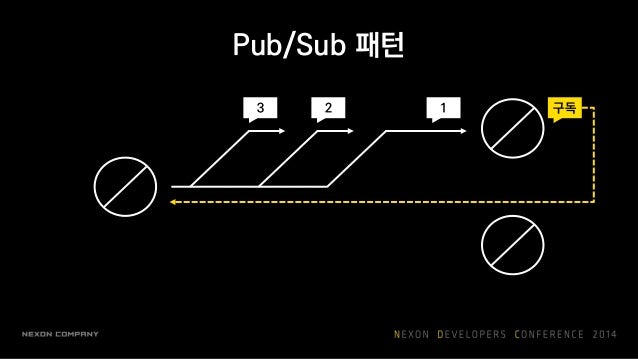

  105. 105. Pub/Sub 패턴 123 구독

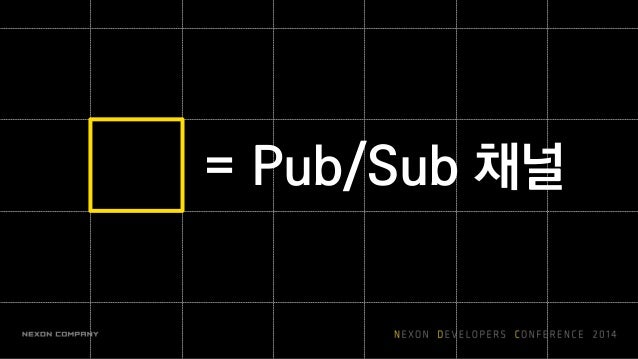

  106. 106. = Pub/Sub 채널

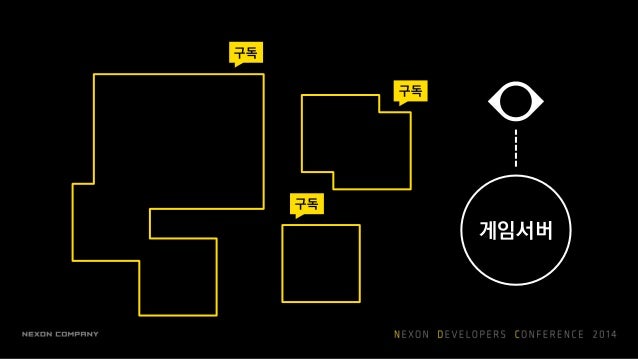

  107. 107. 게임서버 구독 구독 구독

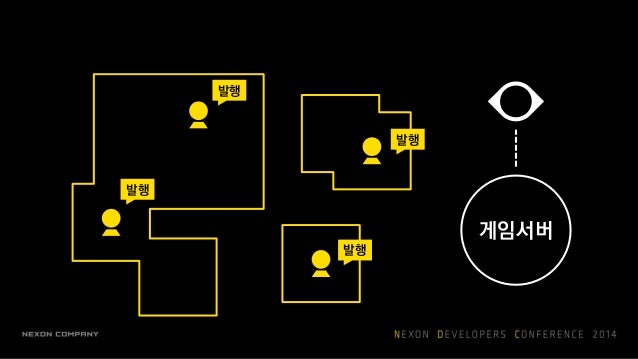

  108. 108. 게임서버 발행 발행 발행 발행

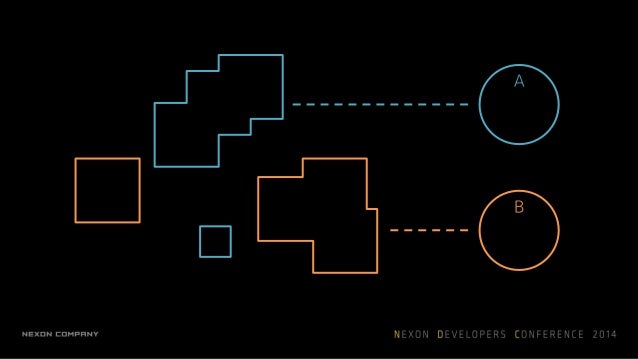

  109. 109. A B

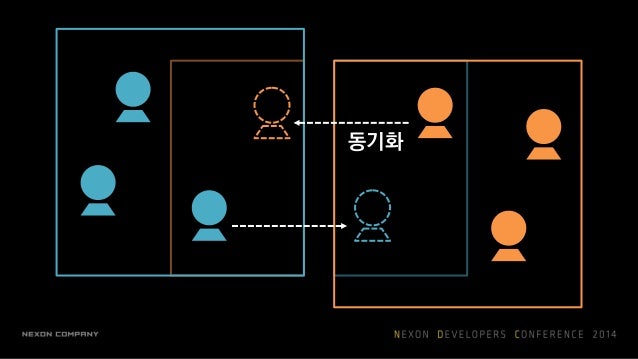

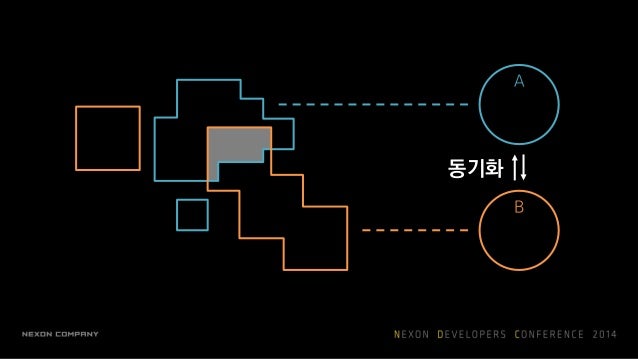

  110. 110. A B 동기화

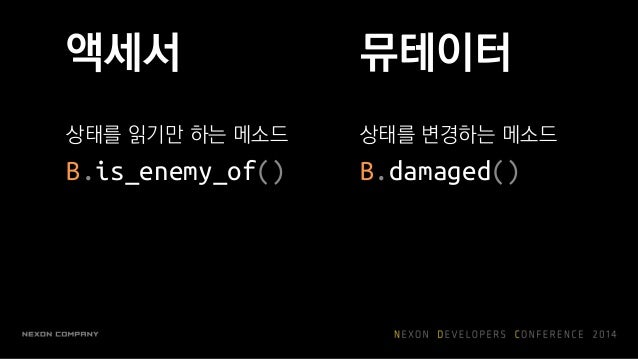

  111. 111.
  112. 112.

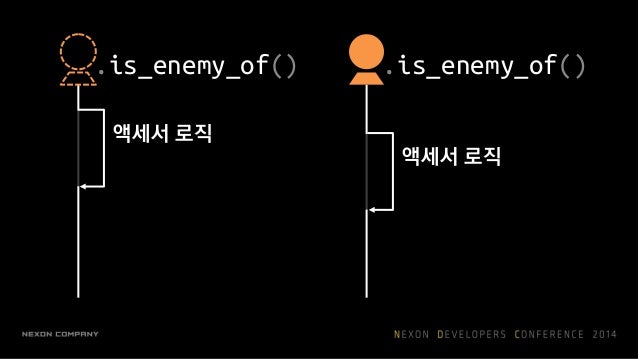

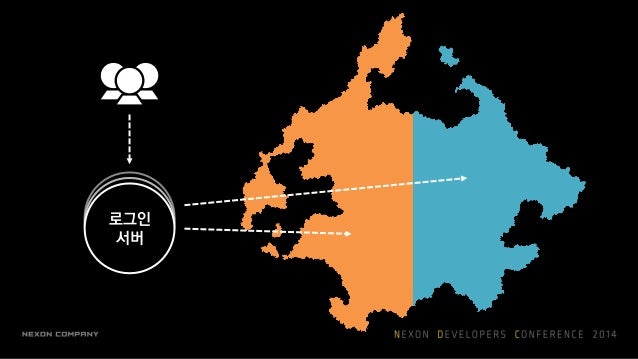

  113. 113. 로그인 서버

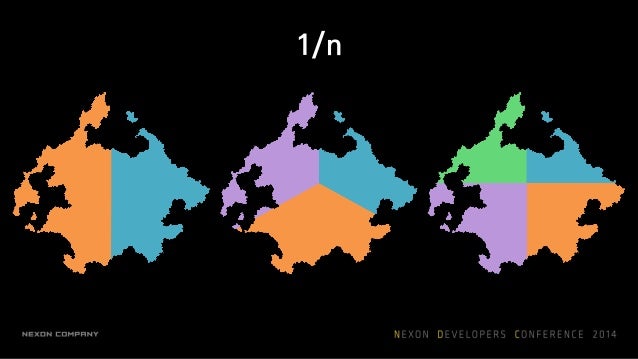

  114. 114. 1/n

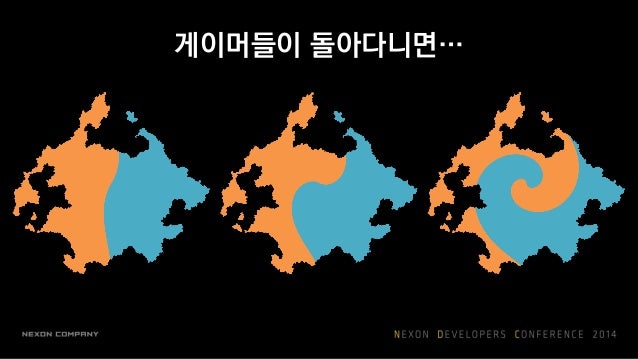

  115. 115. 게이머들이 돌아다니면…
  116. 116. • 세계를 유연하게 분할 • 게임서버의 시야 • 필요한 정보만 동기화 분산 게임서버
  117. 117. MMORPG 분산처리 개체 간 상호작용
  118. 118. if B.is_enemy_of(A): B.damaged(A.strength) A B공격
  119. 119. 동기화

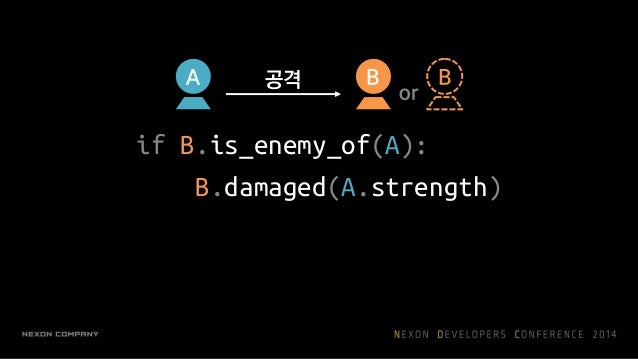

  120. 120. if B.is_enemy_of(A): B.damaged(A.strength) A B공격 B or
  121. 121. 액세서 상태를 읽기만 하는 메소드 B.is_enemy_of() 뮤테이터 상태를 변경하는 메소드 B.damaged()

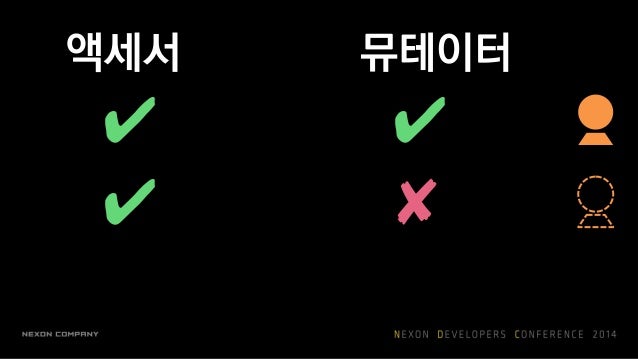

  122. 122. 액세서 뮤테이터 ✔✔ ✔ ✘
  123. 123. .is_enemy_of().is_enemy_of() 액세서 로직 액세서 로직

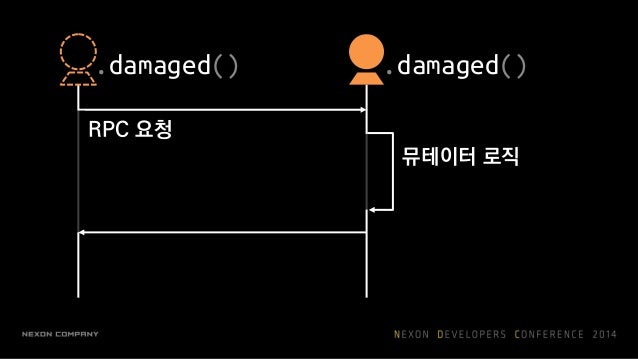

  124. 124. .damaged().damaged() 뮤테이터 로직 RPC 요청

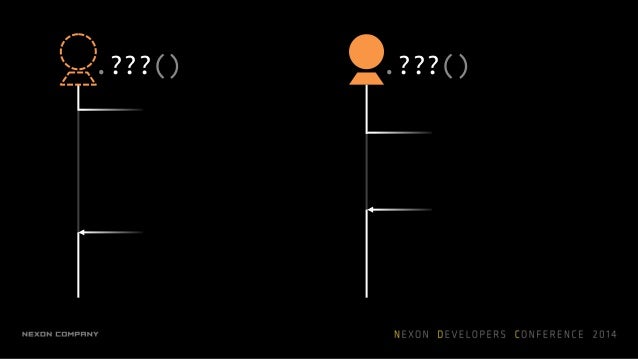

  125. 125. .???().???()
  126. 126. • 고스트로 추상화 • 액세서는 분산 • 뮤테이터는 집중 개체 간 상호작용
  127. 127. 현 위치
  128. 128. DB 게임서버 로그인 서버 ELB
  129. 129. ✔ 부분적 장애 허용 ✔ 무중단 확장/축소
  130. 130. ✔ 높은 가용성 ✔ 신축성
  131. 131. • 잠시 후, 진선웅 <야생의 땅: 듀랑고>의 절차적인 섬 생성 기법 • 내일 9:50, 이은석 온라인 게임의 창발적 게임플레이 디자인 • 내일 15:55, 박영준 <야생의 땅: 듀랑고>의 좌충우돌 개발 과정
  132. 132. 질의응답
  133. 133. 국내에 AWS 데이터센터가 없는데 한국에서 상용 서비스를 돌리기에는 느리지 않을까요? 한국 IDC에 비해 통신 속도는 다소 느립니다. 하지만 게임 디자 인 차원에서 느리고 불안정한 무선 통신을 가정하기 때문에 사 용자 경험에 영향을 주지는 않을 것 같습니다. (요즘 일본 EC2와의 핑 지연시간은 40ms 정도 나옵니다.) Q. A.
  134. 134. gevent를 사용해도 C 라이브러리의 I/O는 봉쇄될텐데, DB 드라이버 등의 선택에 제약이 많을 것 같습니다. 스레드를 봉쇄하는 C 라이브러리는 사용하지 않습니다. Python 오픈소스 커뮤니티에서 적절한 도구를 찾는 데에 큰 어 려움은 없었습니다. Couchbase 드라이버의 경우 gevent를 지원하는 Python 라이브러리가 개발되어 있습니다. Q. A.
  135. 135. 특정 서버에 부하가 몰려 그쪽으로 보내던 RPC가 지연되면 어떻게 되나요? 보내는 쪽에 RPC 실패 또는 타임아웃이 감지됩니다. 그 예외를 잡아 게이머에게 장애 상황을 통지합니다. Q. A.
  136. 136. MMORPG는 트랜잭션 처리가 중요할 것 같은데 어떻게 하셨나요? Couchbase에서 문서 내 트랜잭션은 보장할 수 있고, 문서 간 트랜잭션은 보장할 수 없습니다. 예를 들어 아이템을 습득하는 경우, 아이템을 DB에 추가하고 인벤토리에 아이템 DB를 추가해 DB 상에서 갱신합니다. 두 작업은 원자적으로 실행될 수 없고 둘 중 하나가 실패할 수 있습니다. 이 경우엔 아이템 추가가 우선 끝나면 인벤토리에 연결 하는 방법으로 로직을 작성합니다. 추가됐으나 연결되지 않아서 미아가 되는 아이템 도 생길 것입니다. 이런 방식만으로는 모든 케이스가 해결되지 않는 다는 것을 알고 있고, 높은 일관성 과 복구 가능성을 확보하기 위해 노력 중입니다. Q. A.
  137. 137. 뮤테이터 호출 시 액세서에서 확인한 상태가 이미 변경되었을 경우 문제가 생길 수 있지 않나요? LBYL (Look before you leap) 방식과 EAFP (Easier to ask for forgiveness than permission) 방식이 있습니다. 전자는 할 수 있는지 먼저 확인하고 하는 것, 후자는 일단 한 후 문제 생기면 예외처리 하는 것입니다. 분산환경에서 LBYL 방식은 실패할 확률이 높지만 EAFP 방식은 그렇지 않습니다. 그래서 저희는 EAFP 방식을 주로 사용하고 있습니다. 질문하신 케이스의 경우, 액세서의 결과가 시시각각 변하는 거라면 일단 뮤테이터를 호출하고 오류가 발생했을 때 예외처리 합니다. Q. A.

×
