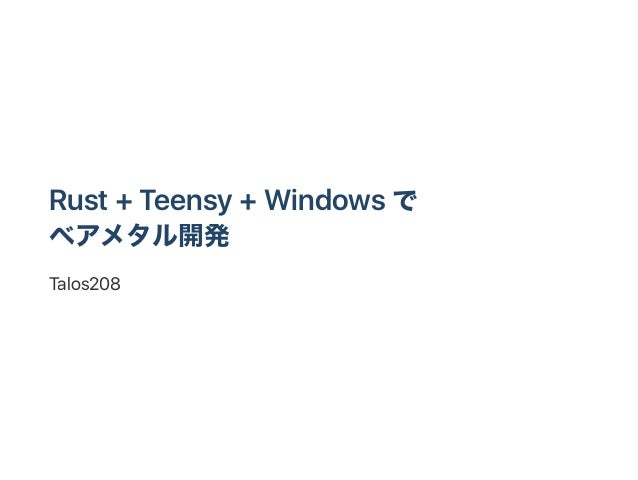

  1. 1. Rust + Teensy + Windows で ベアメタル開発 Talos208

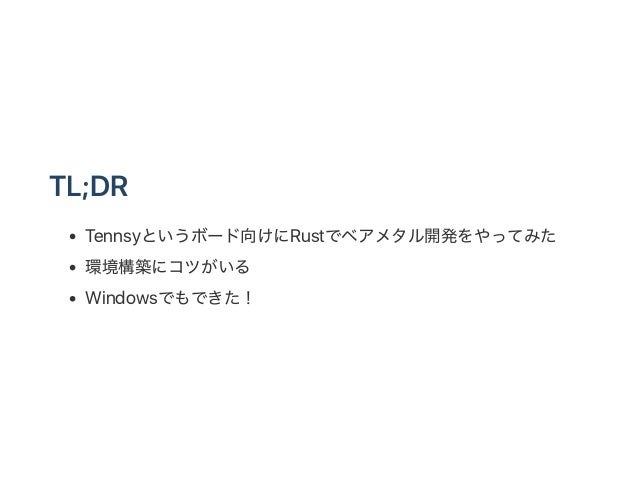

  2. 2. TL;DR Tennsyというボード向けにRustでベアメタル開発をやってみた 環境構築にコツがいる Windowsでもできた!

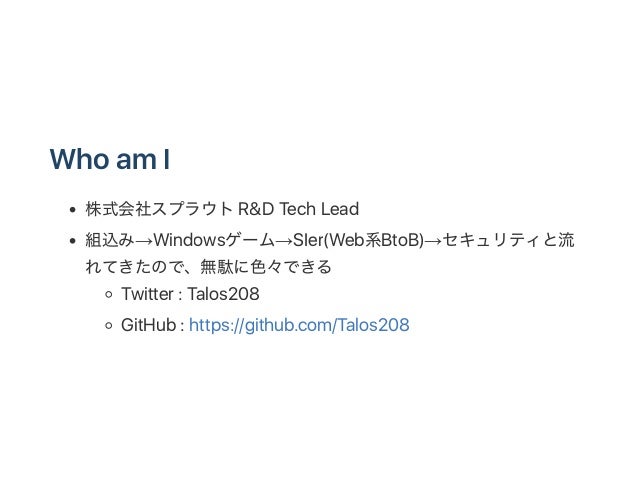

  3. 3. WhoamI 株式会社スプラウトR&D TechLead 組込み→Windowsゲーム→SIer(Web系BtoB)→セキュリティと流 れてきたので、無駄に色々できる Twitter : Talos208 GitHub: https://github.com/Talos208

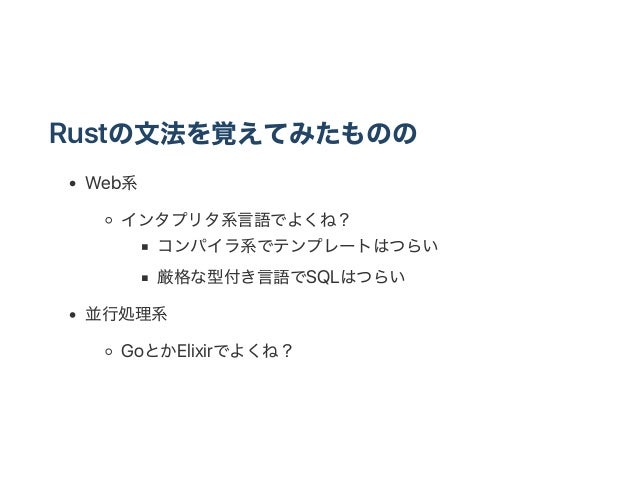

  4. 4. Rustの文法を覚えてみたものの Web系 インタプリタ系言語でよくね? コンパイラ系でテンプレートはつらい 厳格な型付き言語でSQLはつらい 並行処理系 GoとかElixirでよくね?

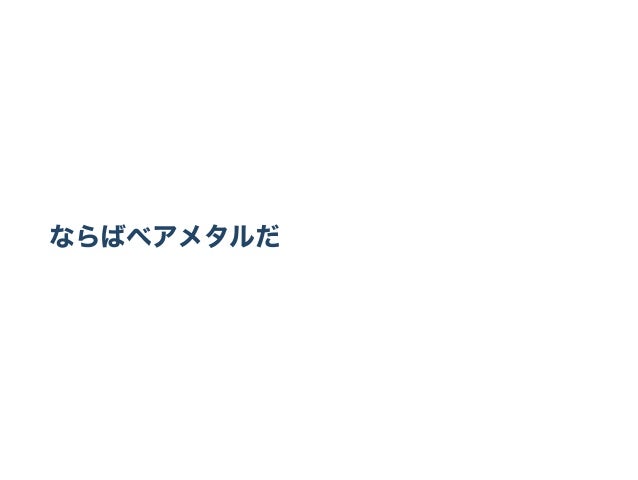

  5. 5. ならばベアメタルだ

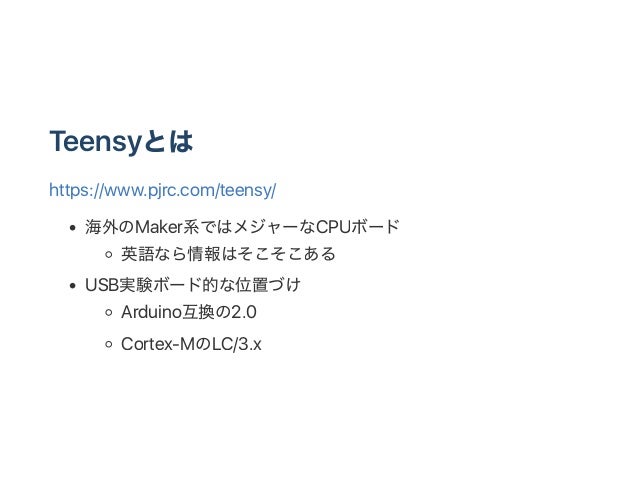

  6. 6. Teensyとは https://www.pjrc.com/teensy/ 海外のMaker系ではメジャーなCPUボード 英語なら情報はそこそこある USB実験ボード的な位置づけ Arduino互換の2.0 Cortex‑MのLC/3.x

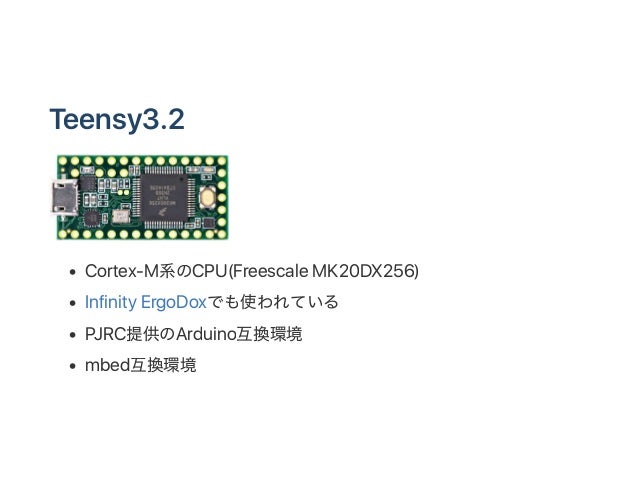

  7. 7. Teensy3.2 Cortex‑M系のCPU(FreescaleMK20DX256) Infinity ErgoDoxでも使われている PJRC提供のArduino互換環境 mbed互換環境

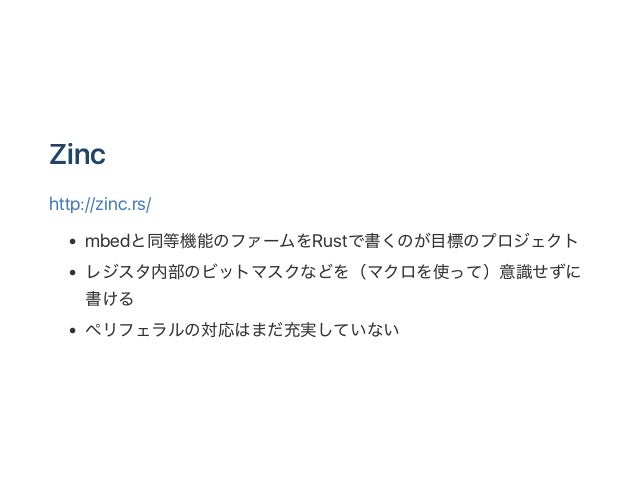

  8. 8. Zinc http://zinc.rs/ mbedと同等機能のファームをRustで書くのが目標のプロジェクト レジスタ内部のビットマスクなどを(マクロを使って)意識せずに 書ける ペリフェラルの対応はまだ充実していない

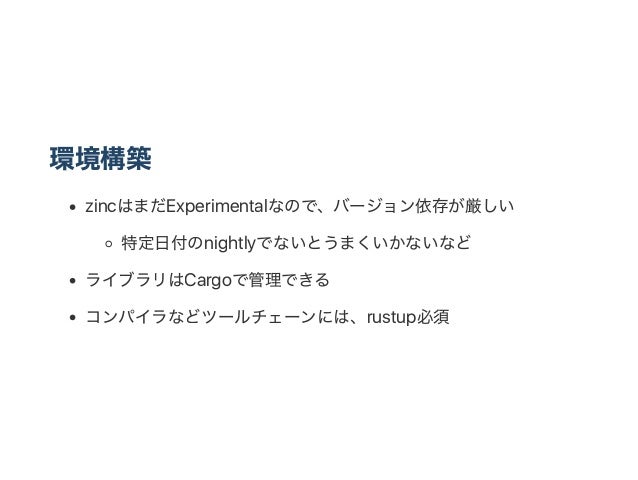

  9. 9. 環境構築 zincはまだExperimentalなので、バージョン依存が厳しい 特定日付のnightlyでないとうまくいかないなど ライブラリはCargoで管理できる コンパイラなどツールチェーンには、rustup必須

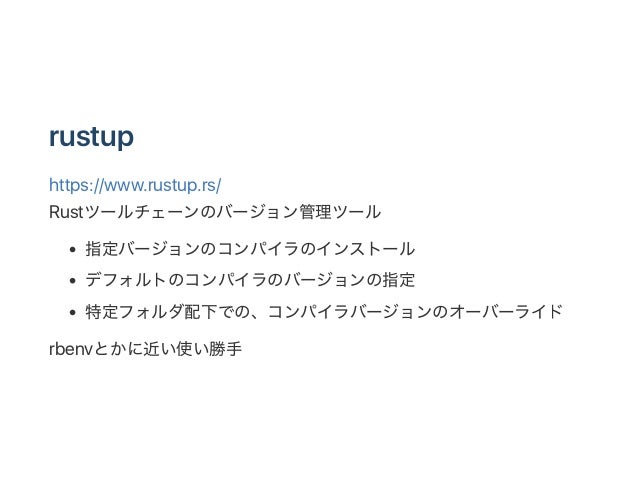

  10. 10. rustup https://www.rustup.rs/ Rustツールチェーンのバージョン管理ツール 指定バージョンのコンパイラのインストール デフォルトのコンパイラのバージョンの指定 特定フォルダ配下での、コンパイラバージョンのオーバーライド rbenvとかに近い使い勝手
  11. 11. rustup zincのREADMEに、nightly‑2016‑09‑17でしか動作しないとある それをインストール $ rustup install nightly-2016-09-17 $ cd <プロジェクトのフォルダ> $ rustup override set nightly-2016-09-17

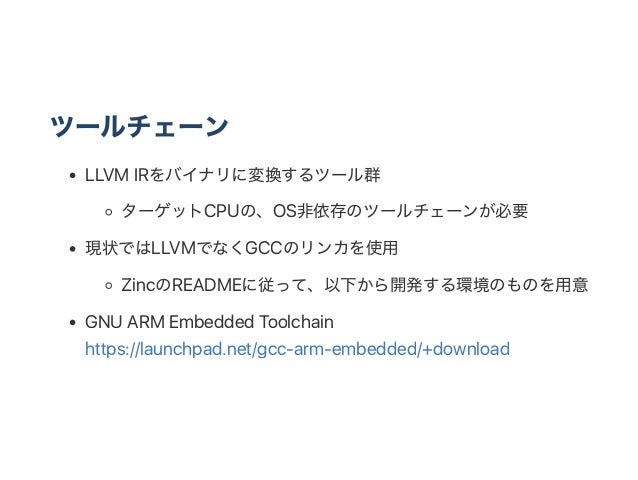

  12. 12. ツールチェーン LLVM IRをバイナリに変換するツール群 ターゲットCPUの、OS非依存のツールチェーンが必要 現状ではLLVMでなくGCCのリンカを使用 ZincのREADMEに従って、以下から開発する環境のものを用意 GNU ARM EmbeddedToolchain https://launchpad.net/gcc‑arm‑embedded/+download

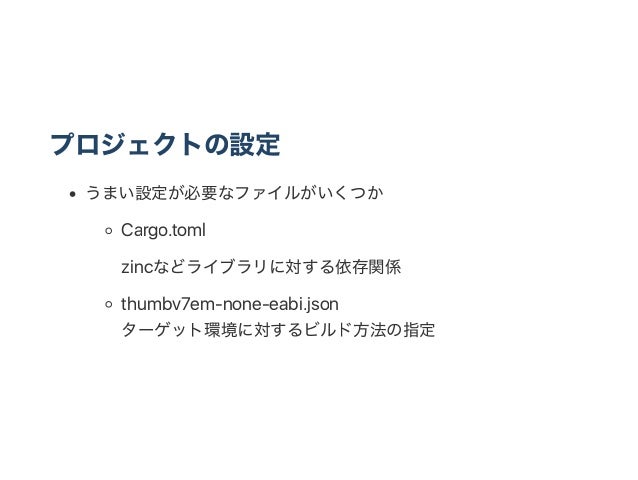

  13. 13. プロジェクトの設定 うまい設定が必要なファイルがいくつか Cargo.toml zincなどライブラリに対する依存関係 thumbv7em‑none‑eabi.json ターゲット環境に対するビルド方法の指定

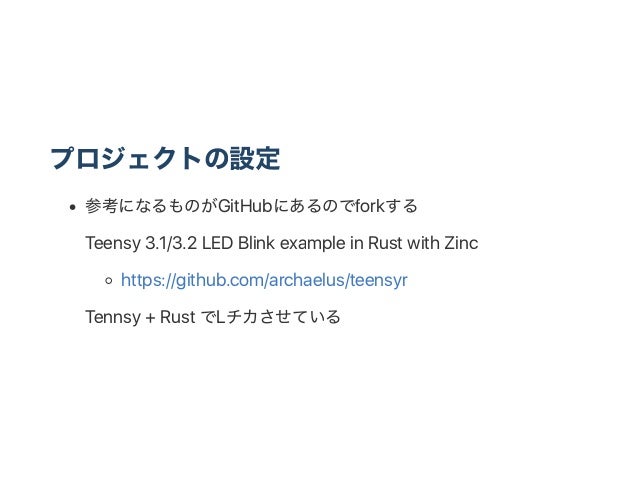

  14. 14. プロジェクトの設定 参考になるものがGitHubにあるのでforkする Teensy 3.1/3.2 LED BlinkexampleinRust withZinc https://github.com/archaelus/teensyr Tennsy + Rust でLチカさせている
  15. 15. zincのバージョン指定 zincのバージョンも合わないとビルドできない 具体的には、ビルドタグ#a3d393b4 Cargo.tomlでビルドタグの指定もできる気がするが、今回はうまく 行かなかった

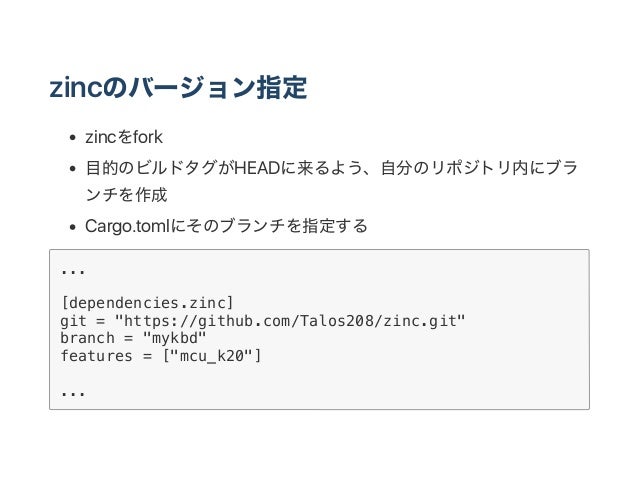

  16. 16. zincのバージョン指定 zincをfork 目的のビルドタグがHEADに来るよう、自分のリポジトリ内にブラ ンチを作成 Cargo.tomlにそのブランチを指定する ... [dependencies.zinc] git = "https://github.com/Talos208/zinc.git" branch = "mykbd" features = ["mcu_k20"] ...

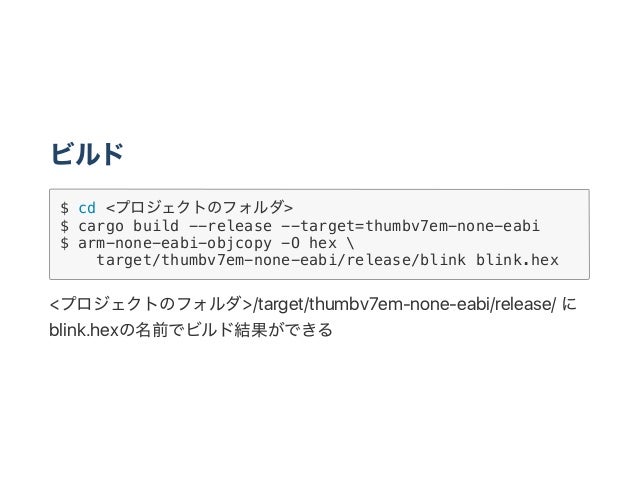

  17. 17. ビルド $ cd <プロジェクトのフォルダ> $ cargo build --release --target=thumbv7em-none-eabi $ arm-none-eabi-objcopy -O hex target/thumbv7em-none-eabi/release/blink blink.hex <プロジェクトのフォルダ>/target/thumbv7em‑none‑eabi/release/ に blink.hexの名前でビルド結果ができる

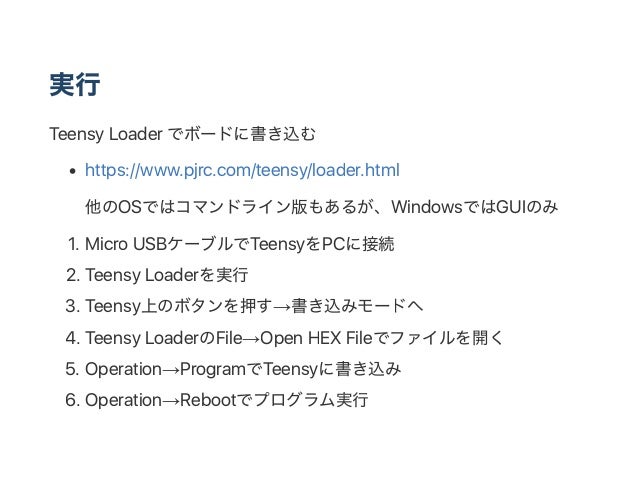

  18. 18. 実行 Teensy Loader でボードに書き込む https://www.pjrc.com/teensy/loader.html 他のOSではコマンドライン版もあるが、WindowsではGUIのみ 1. MicroUSBケーブルでTeensyをPCに接続 2. Teensy Loaderを実行 3. Teensy上のボタンを押す→書き込みモードへ 4. Teensy LoaderのFile→OpenHEXFileでファイルを開く 5. Operation→ProgramでTeensyに書き込み 6. Operation→Rebootでプログラム実行

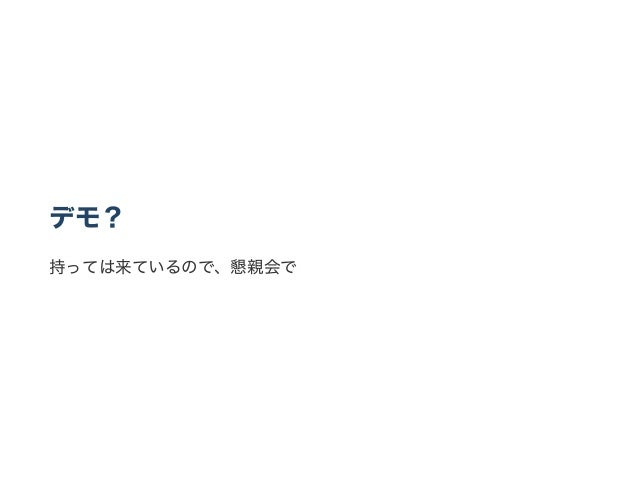

  19. 19. デモ? 持っては来ているので、懇親会で

×
