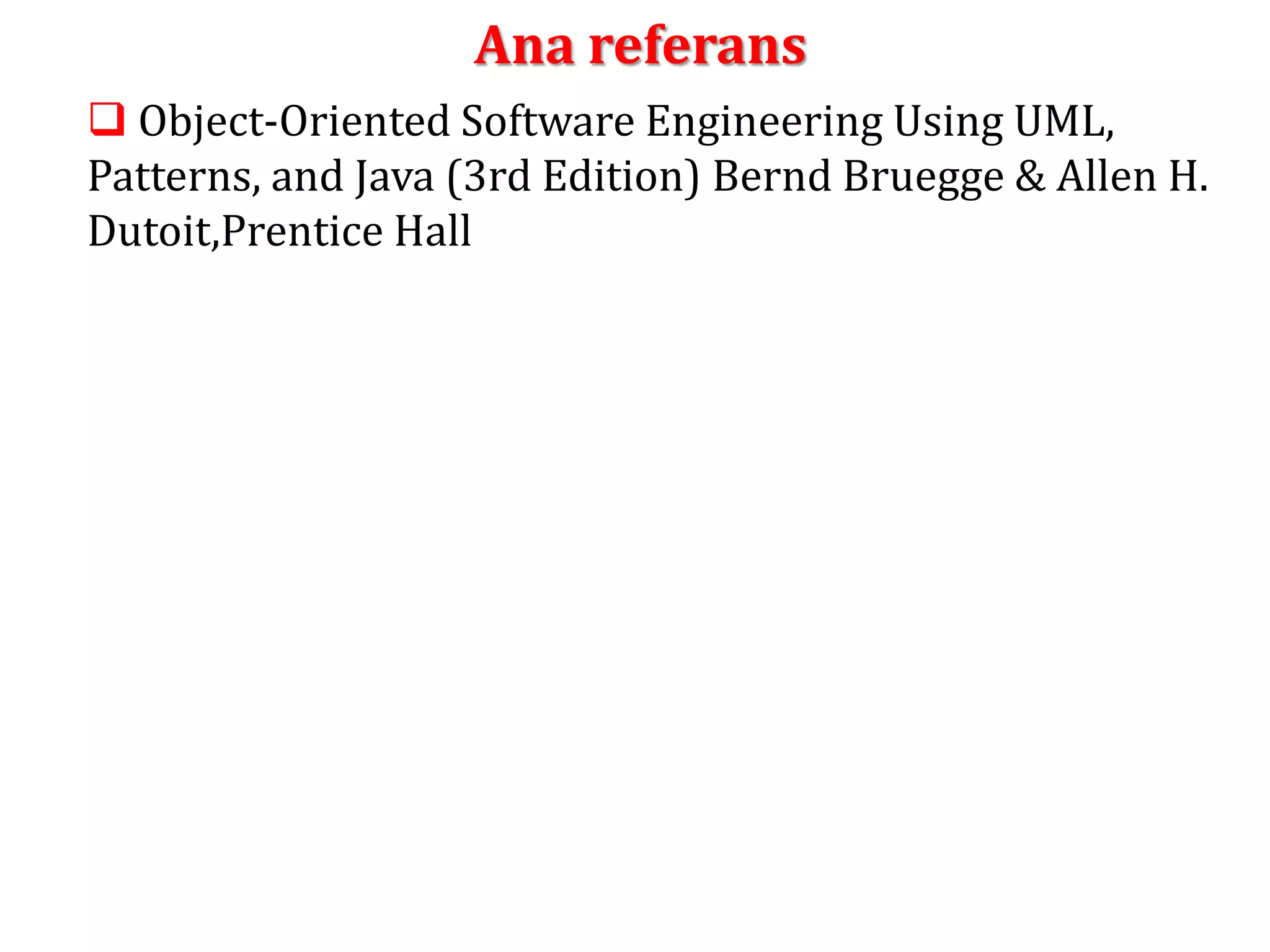

Ana referans
Object-Oriented Software Engineering Using UML,
Patterns, and Java (3rd Edition) Bernd Bruegge & Allen H.
Dutoit,Prentice Hall
4.

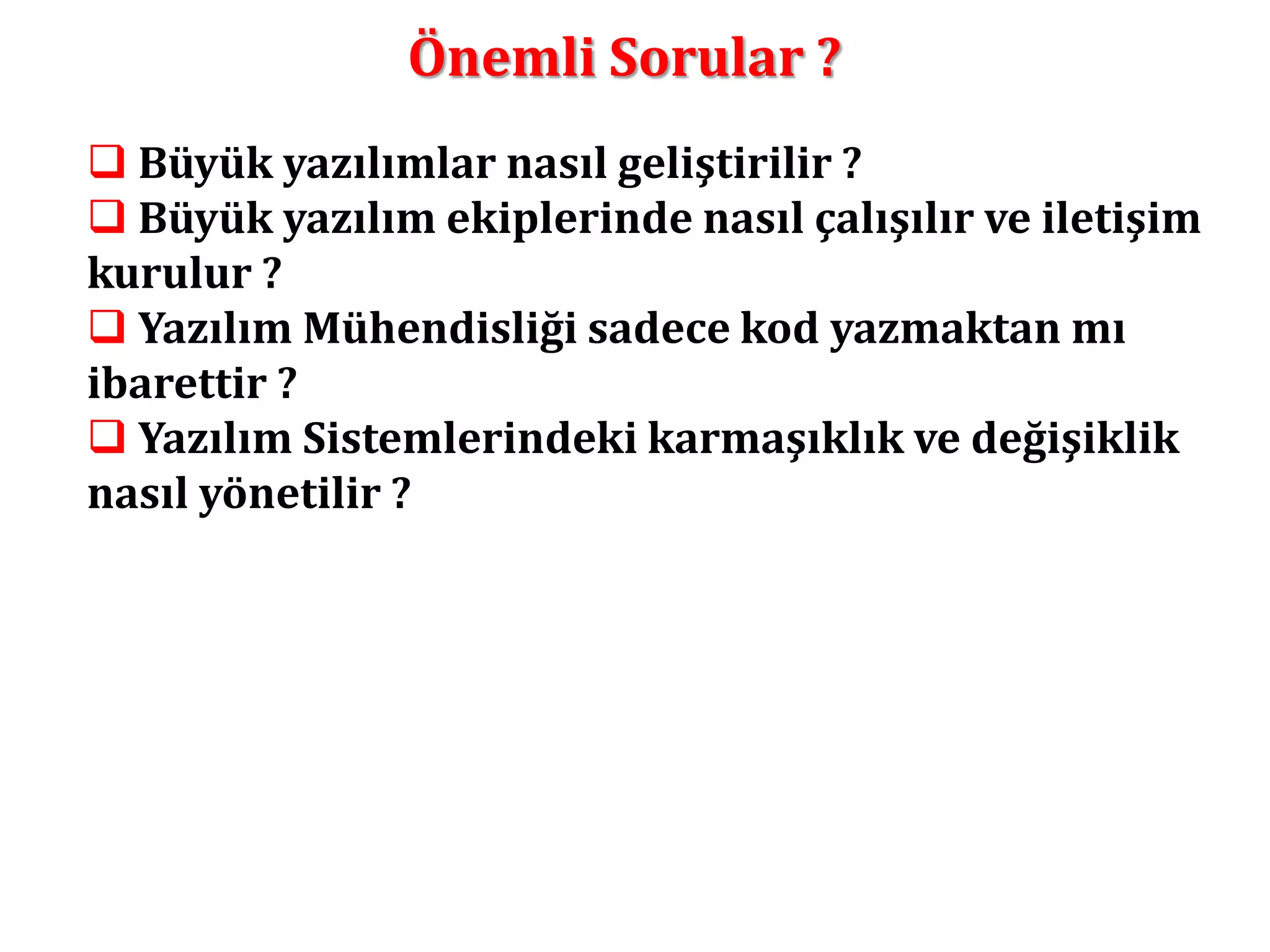

Önemli Sorular ?
Büyük yazılımlar nasıl geliştirilir ?
Büyük yazılım ekiplerinde nasıl çalışılır ve iletişim
kurulur ?
Yazılım Mühendisliği sadece kod yazmaktan mı
ibarettir ?
Yazılım Sistemlerindeki karmaşıklık ve değişiklik
nasıl yönetilir ?
5.
20

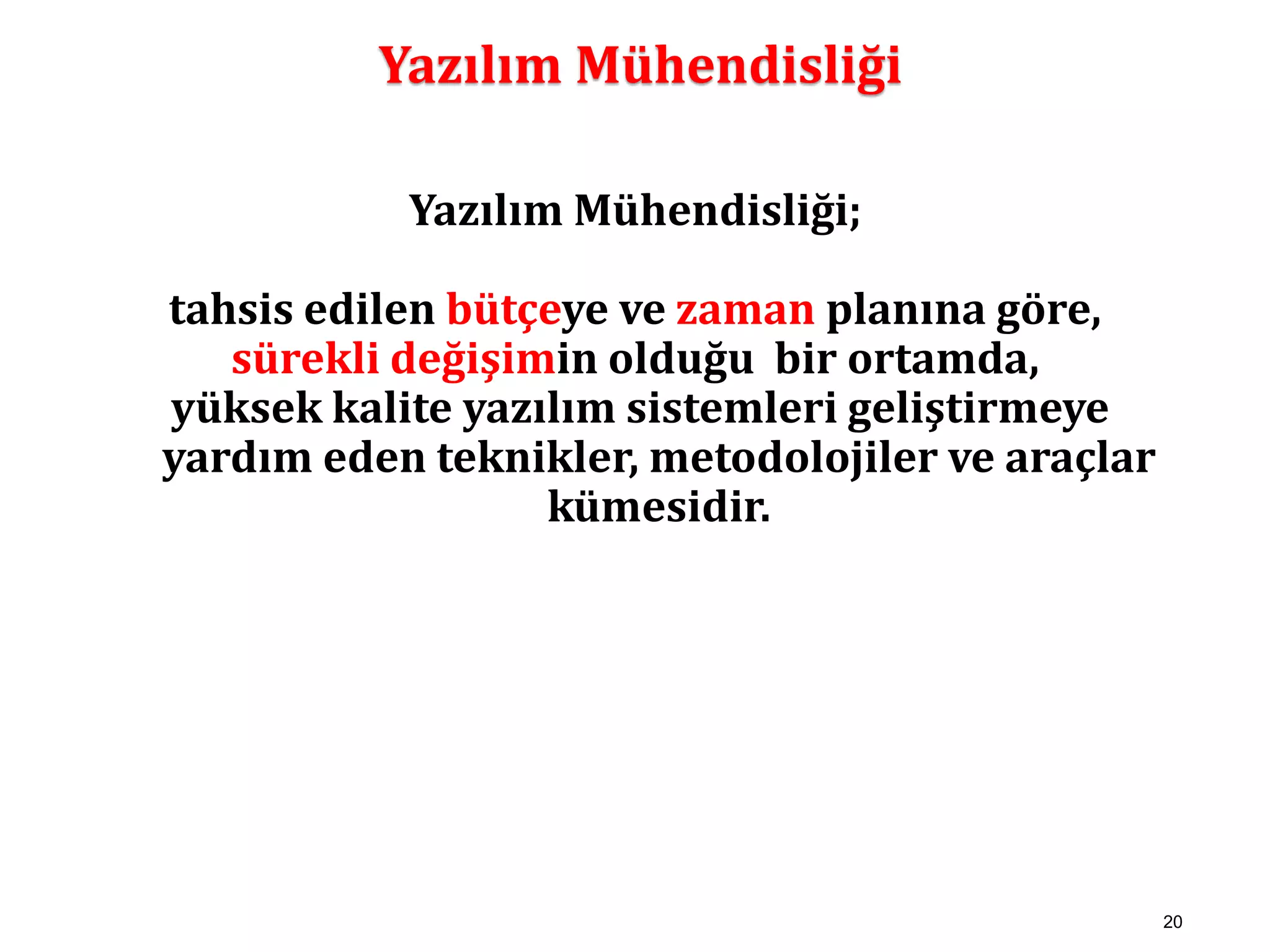

Yazılım Mühendisliği
Yazılım Mühendisliği;
tahsis edilen bütçeye ve zaman planına göre,
sürekli değişimin olduğu bir ortamda,
yüksek kalite yazılım sistemleri geliştirmeye
yardım eden teknikler, metodolojiler ve araçlar
kümesidir.
6.
20

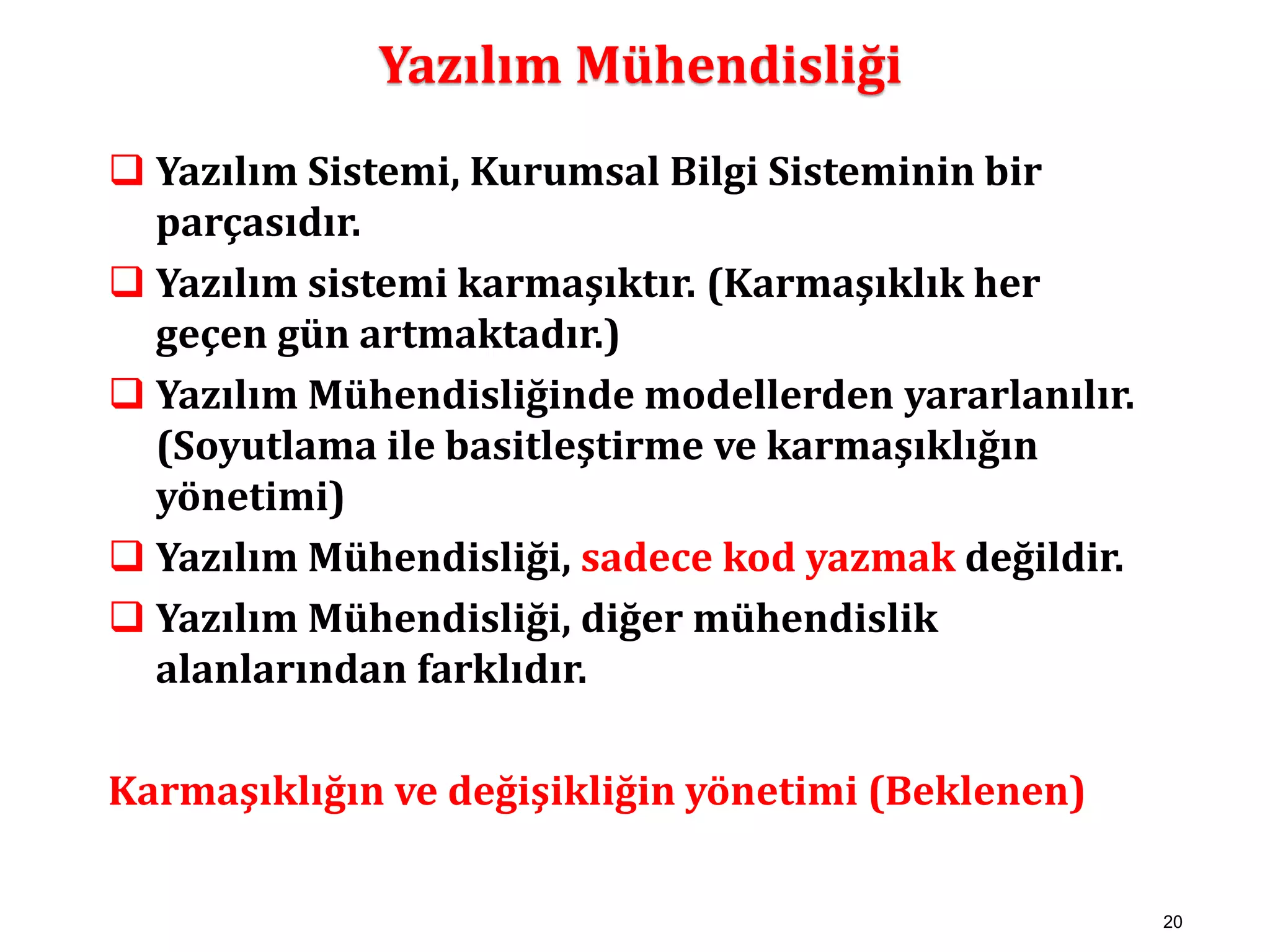

Yazılım Mühendisliği
Yazılım Sistemi, Kurumsal Bilgi Sisteminin bir
parçasıdır.
Yazılım sistemi karmaşıktır. (Karmaşıklık her
geçen gün artmaktadır.)
Yazılım Mühendisliğinde modellerden yararlanılır.
(Soyutlama ile basitleştirme ve karmaşıklığın
yönetimi)
Yazılım Mühendisliği, sadece kod yazmak değildir.
Yazılım Mühendisliği, diğer mühendislik
alanlarından farklıdır.
Karmaşıklığın ve değişikliğin yönetimi (Beklenen)
7.

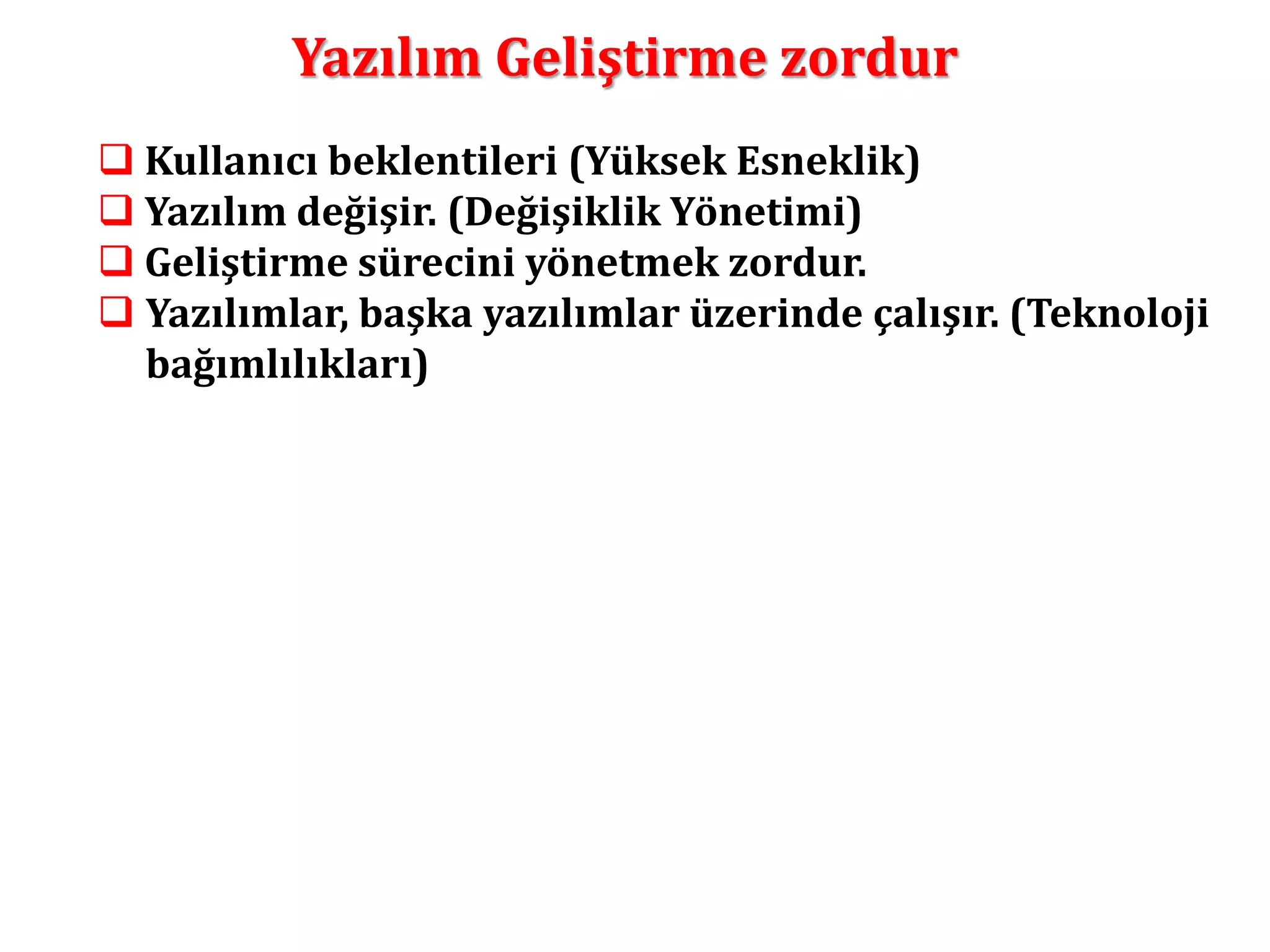

Yazılım Geliştirme zordur
Kullanıcı beklentileri (Yüksek Esneklik)
Yazılım değişir. (Değişiklik Yönetimi)
Geliştirme sürecini yönetmek zordur.
Yazılımlar, başka yazılımlar üzerinde çalışır. (Teknoloji
bağımlılıkları)
8.

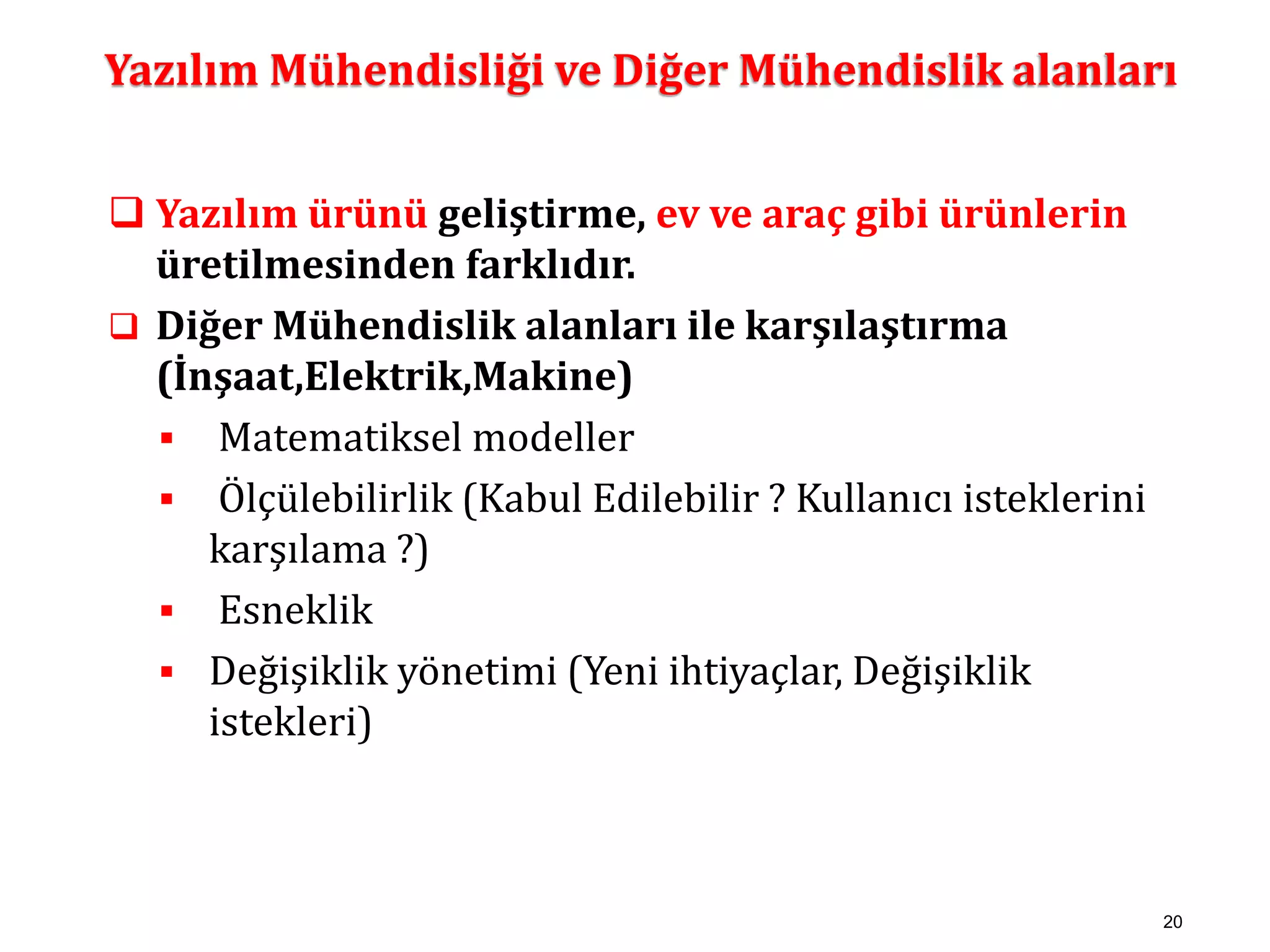

Yazılım Mühendisliği veDiğer Mühendislik alanları
20
Yazılım ürünü geliştirme, ev ve araç gibi ürünlerin
üretilmesinden farklıdır.
Diğer Mühendislik alanları ile karşılaştırma
(İnşaat,Elektrik,Makine)
Matematiksel modeller
Ölçülebilirlik (Kabul Edilebilir ? Kullanıcı isteklerini
karşılama ?)
Esneklik
Değişiklik yönetimi (Yeni ihtiyaçlar, Değişiklik
istekleri)
9.

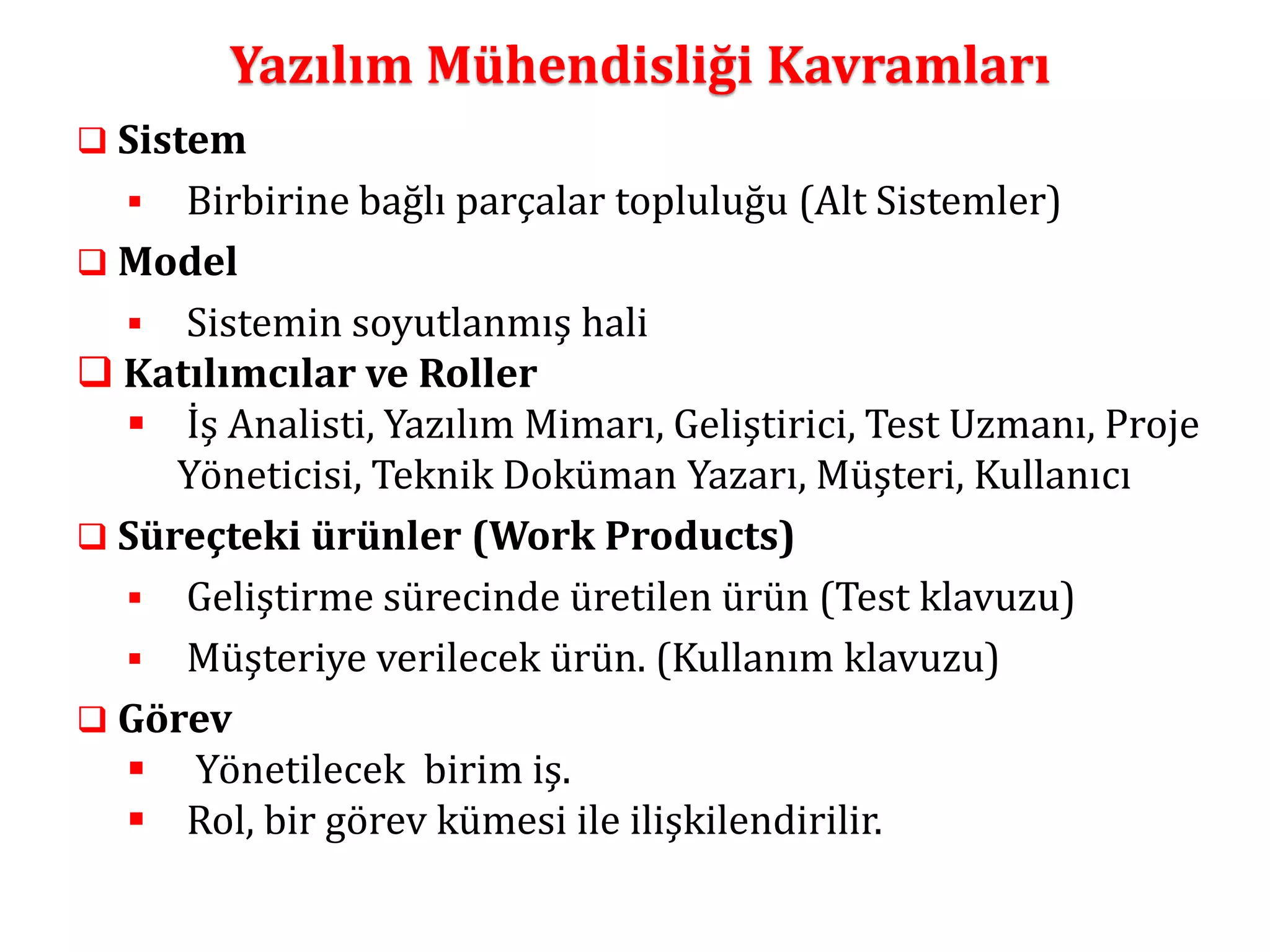

Yazılım Mühendisliği Kavramları
Sistem
Birbirine bağlı parçalar topluluğu (Alt Sistemler)
Model
Sistemin soyutlanmış hali
Katılımcılar ve Roller
İş Analisti, Yazılım Mimarı, Geliştirici, Test Uzmanı, Proje
Yöneticisi, Teknik Doküman Yazarı, Müşteri, Kullanıcı
Süreçteki ürünler (Work Products)
Geliştirme sürecinde üretilen ürün (Test klavuzu)
Müşteriye verilecek ürün. (Kullanım klavuzu)
Görev
Yönetilecek birim iş.
Rol, bir görev kümesi ile ilişkilendirilir.
10.

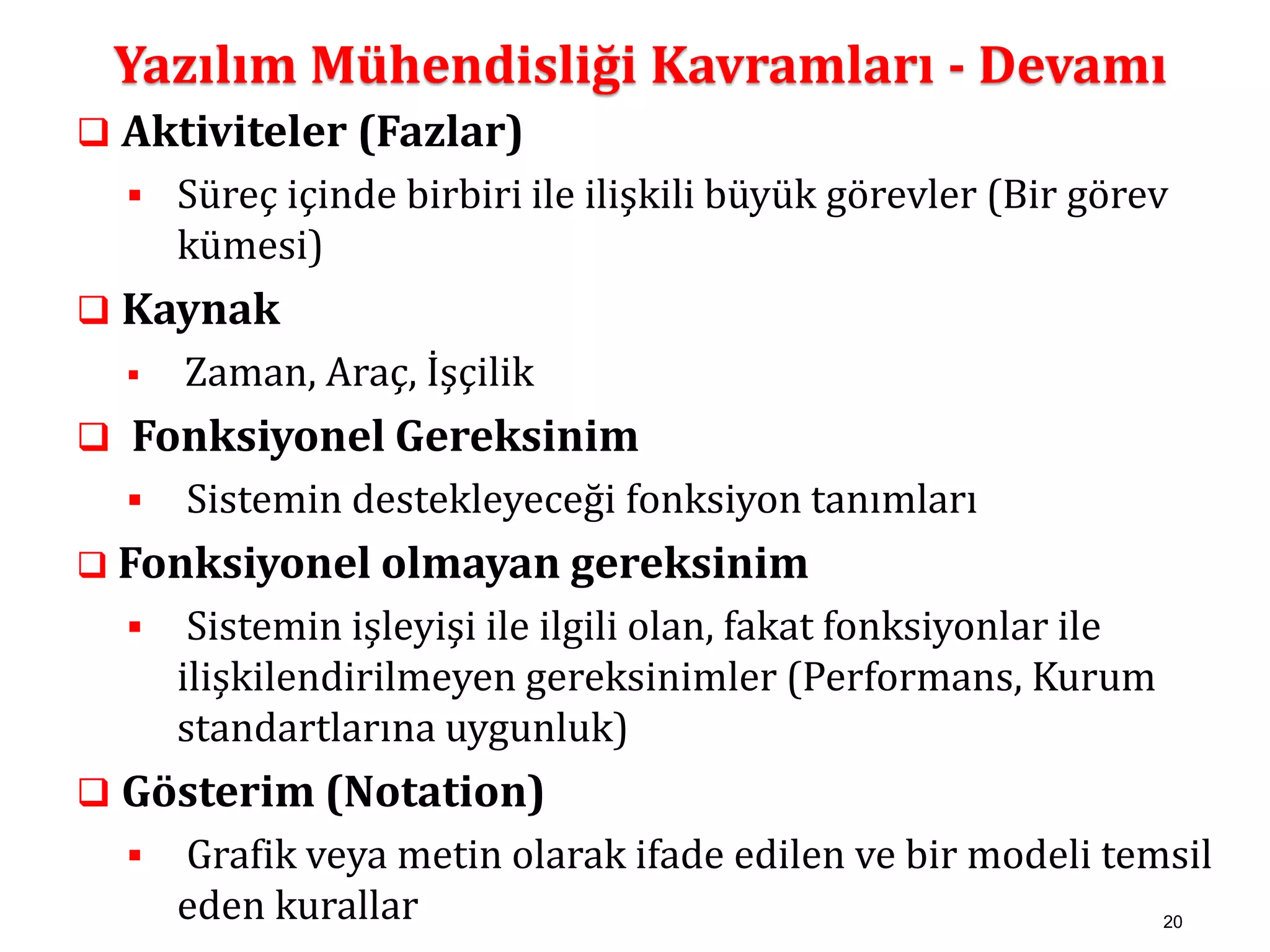

Yazılım Mühendisliği Kavramları- Devamı
20
Aktiviteler (Fazlar)
Süreç içinde birbiri ile ilişkili büyük görevler (Bir görev
kümesi)
Kaynak
Zaman, Araç, İşçilik
Fonksiyonel Gereksinim
Sistemin destekleyeceği fonksiyon tanımları
Fonksiyonel olmayan gereksinim
Sistemin işleyişi ile ilgili olan, fakat fonksiyonlar ile
ilişkilendirilmeyen gereksinimler (Performans, Kurum
standartlarına uygunluk)
Gösterim (Notation)
Grafik veya metin olarak ifade edilen ve bir modeli temsil
eden kurallar

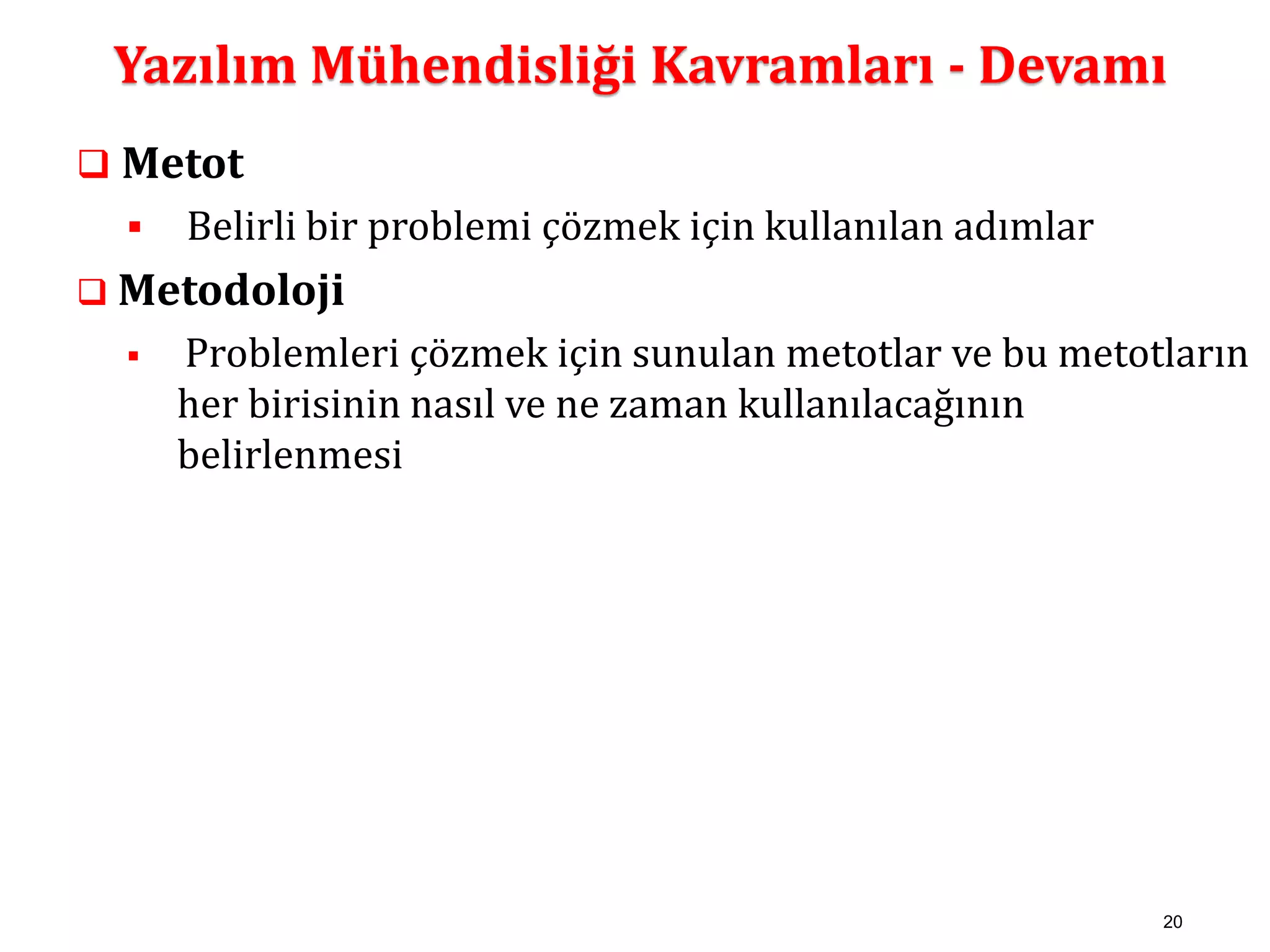

11.
Yazılım Mühendisliği Kavramları- Devamı
20
Metot
Belirli bir problemi çözmek için kullanılan adımlar
Metodoloji
Problemleri çözmek için sunulan metotlar ve bu metotların
her birisinin nasıl ve ne zaman kullanılacağının
belirlenmesi
12.

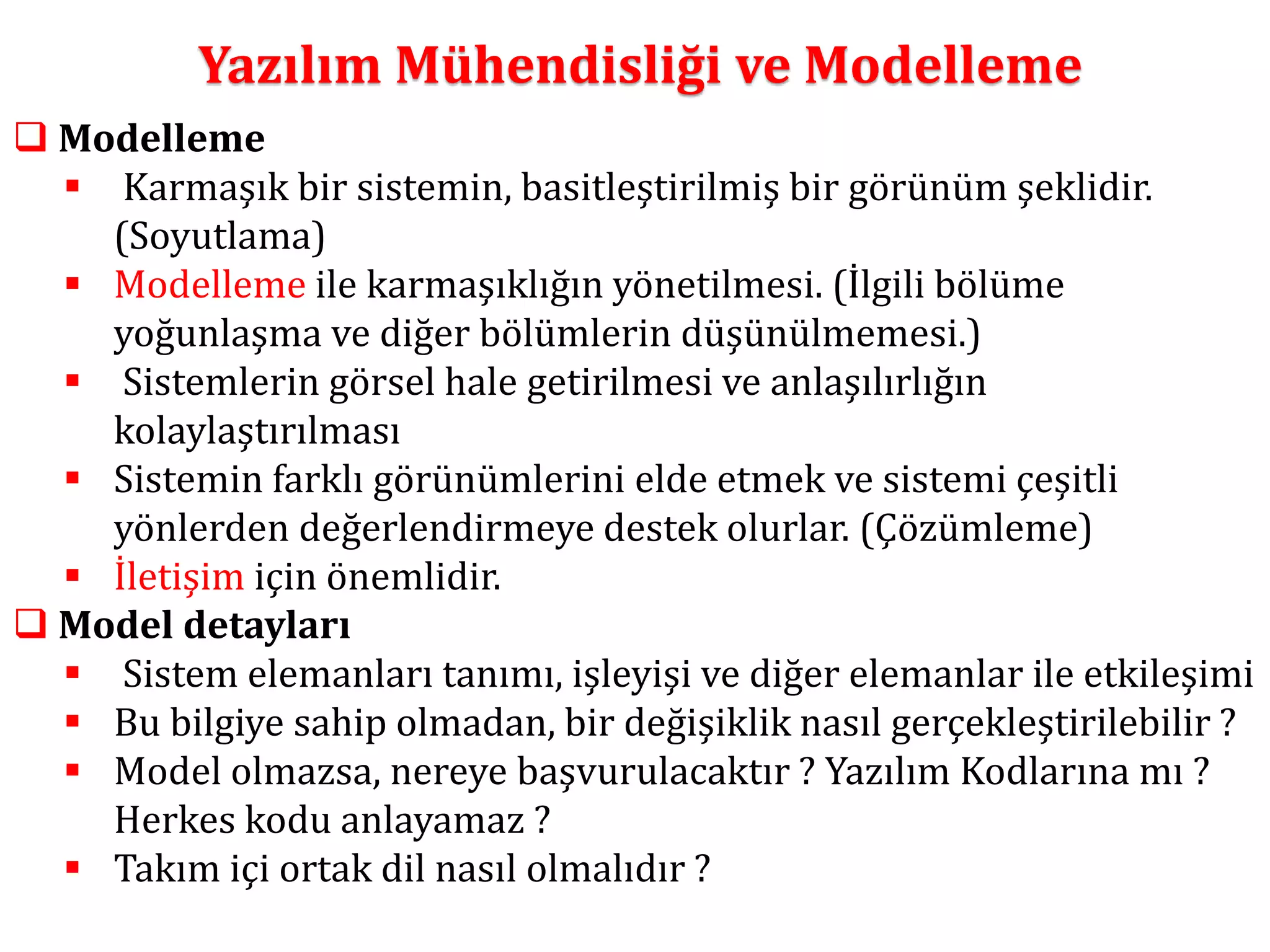

Yazılım Mühendisliği veModelleme
Modelleme
Karmaşık bir sistemin, basitleştirilmiş bir görünüm şeklidir.
(Soyutlama)
Modelleme ile karmaşıklığın yönetilmesi. (İlgili bölüme
yoğunlaşma ve diğer bölümlerin düşünülmemesi.)
Sistemlerin görsel hale getirilmesi ve anlaşılırlığın
kolaylaştırılması
Sistemin farklı görünümlerini elde etmek ve sistemi çeşitli
yönlerden değerlendirmeye destek olurlar. (Çözümleme)
İletişim için önemlidir.
Model detayları
Sistem elemanları tanımı, işleyişi ve diğer elemanlar ile etkileşimi
Bu bilgiye sahip olmadan, bir değişiklik nasıl gerçekleştirilebilir ?
Model olmazsa, nereye başvurulacaktır ? Yazılım Kodlarına mı ?
Herkes kodu anlayamaz ?
Takım içi ortak dil nasıl olmalıdır ?

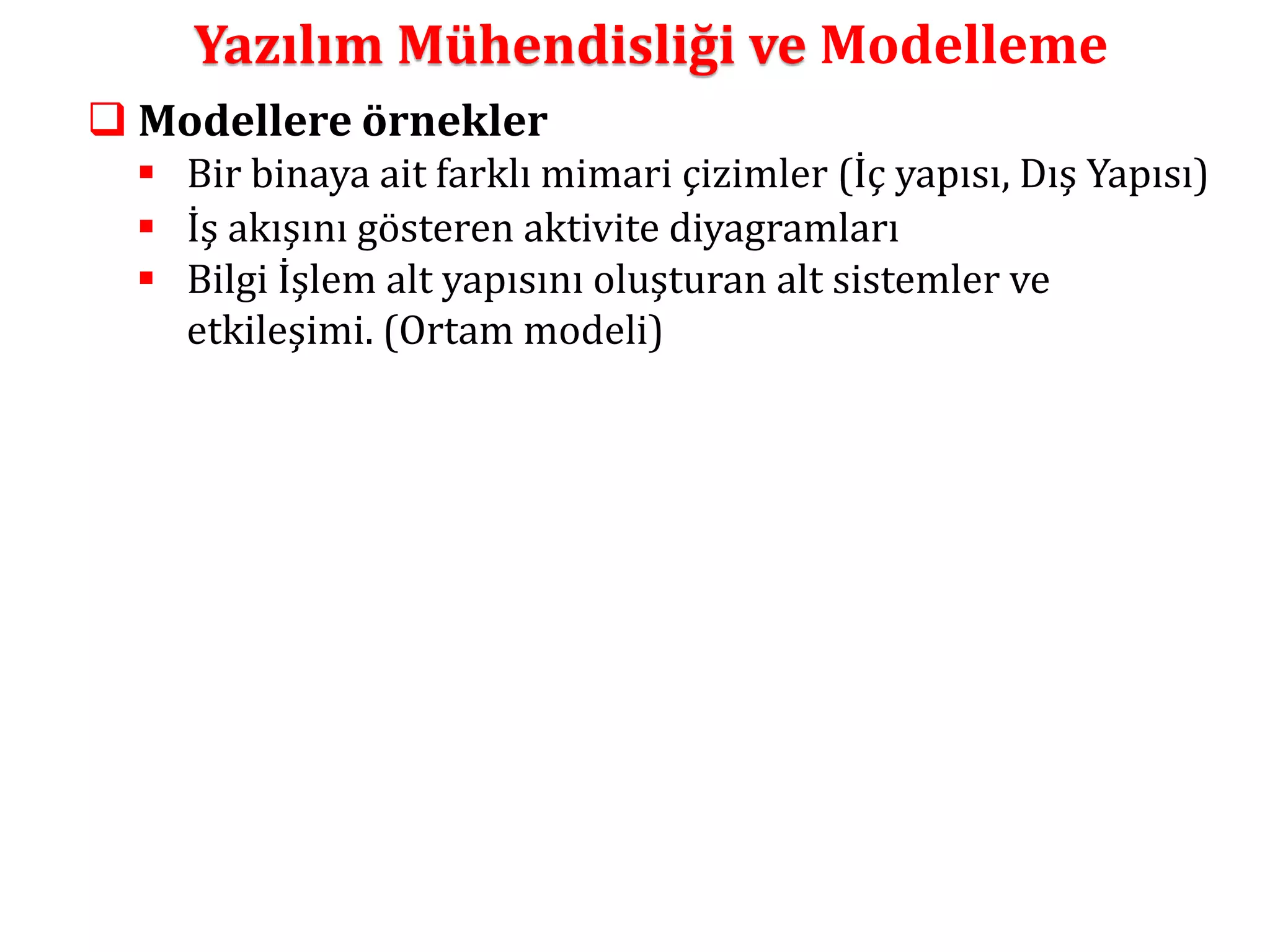

13.
Yazılım Mühendisliği veModelleme
Modellere örnekler
Bir binaya ait farklı mimari çizimler (İç yapısı, Dış Yapısı)

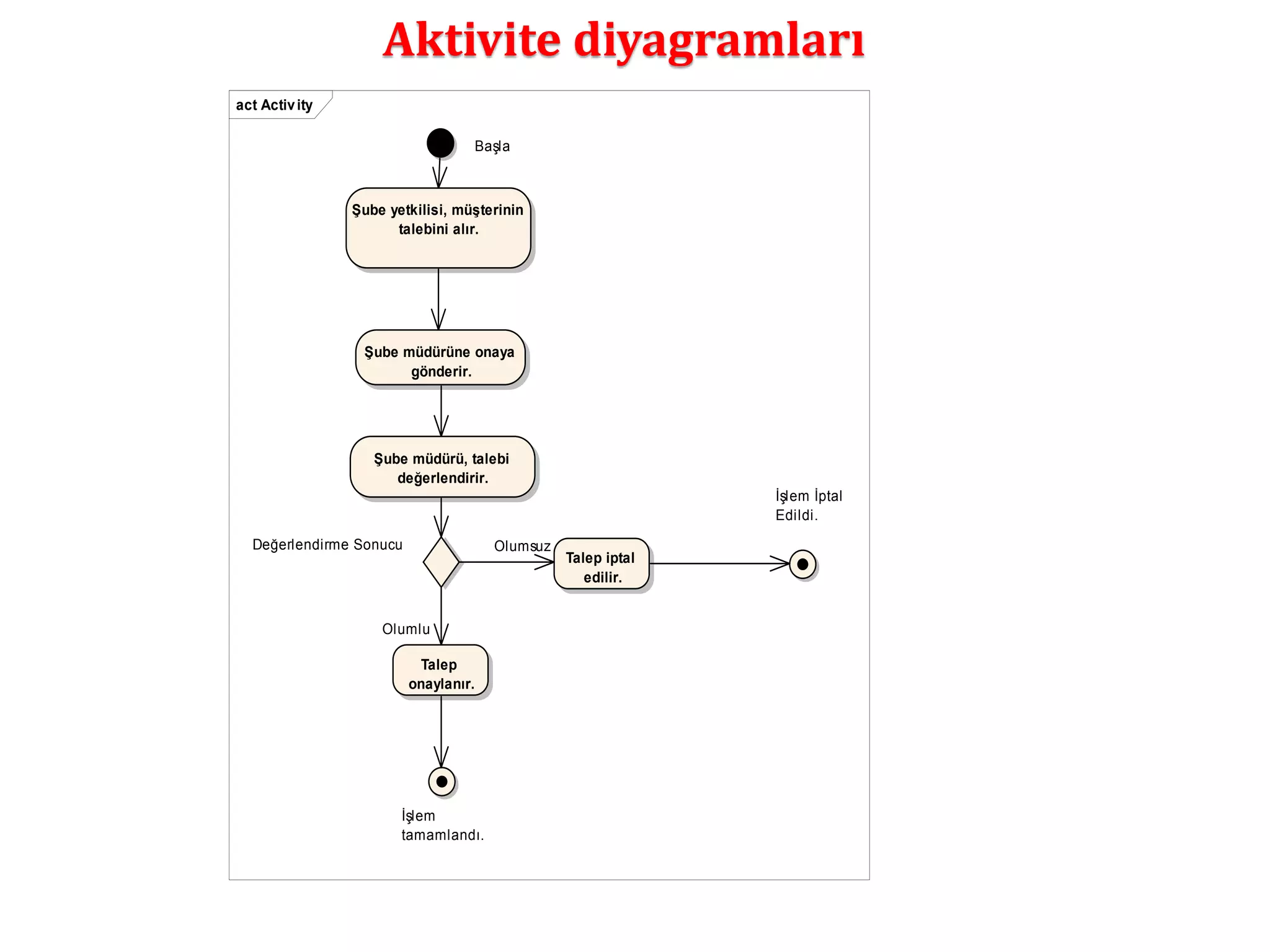

İş akışını gösteren aktivite diyagramları
Bilgi İşlem alt yapısını oluşturan alt sistemler ve
etkileşimi. (Ortam modeli)

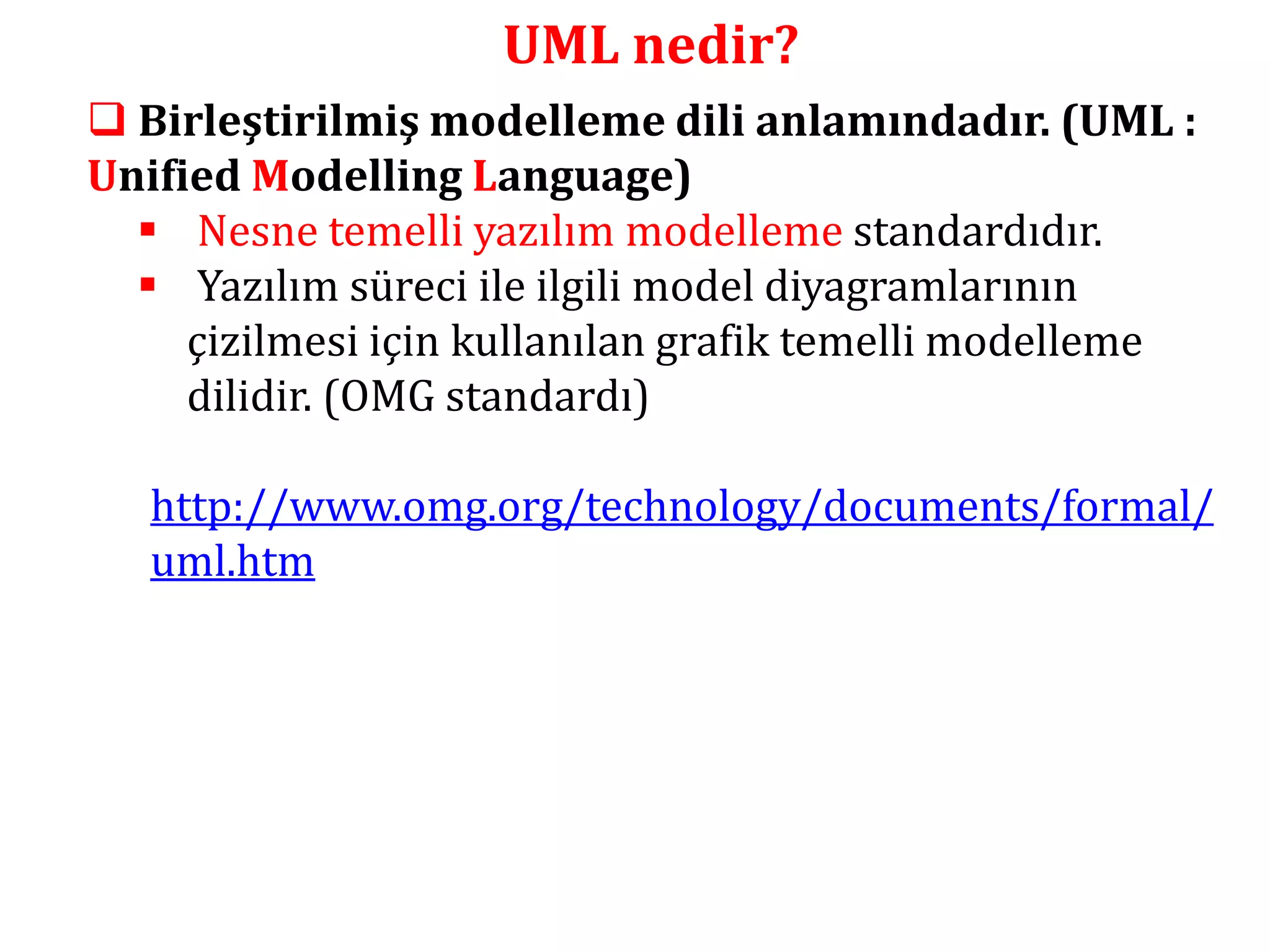

14.
UML nedir?
Birleştirilmiş modelleme dili anlamındadır. (UML :
Unified Modelling Language)
Nesne temelli yazılım modelleme standardıdır.
Yazılım süreci ile ilgili model diyagramlarının
çizilmesi için kullanılan grafik temelli modelleme
dilidir. (OMG standardı)
http://www.omg.org/technology/documents/formal/
uml.htm
15.

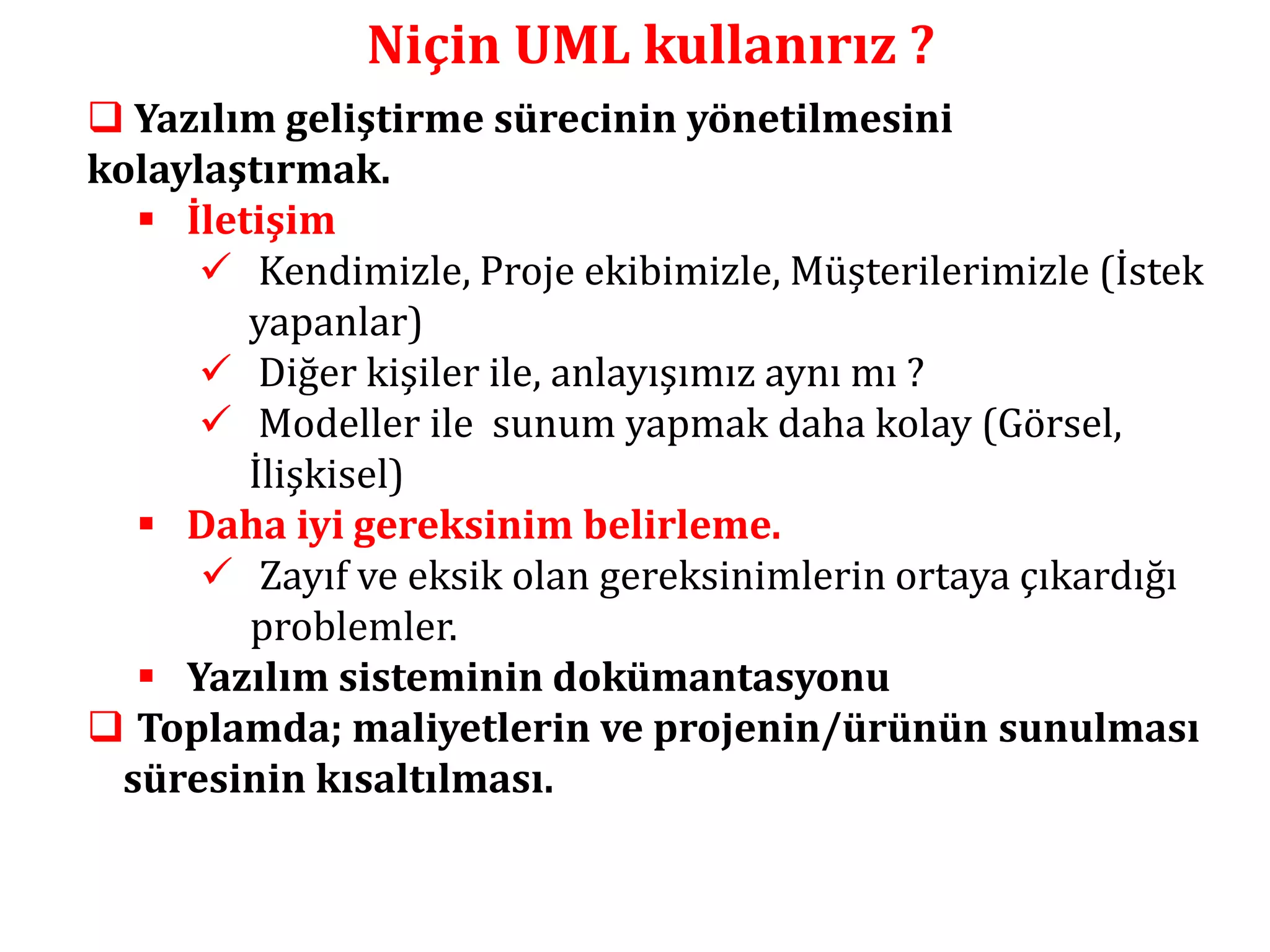

Niçin UML kullanırız?
Yazılım geliştirme sürecinin yönetilmesini
kolaylaştırmak.
İletişim
Kendimizle, Proje ekibimizle, Müşterilerimizle (İstek
yapanlar)
Diğer kişiler ile, anlayışımız aynı mı ?
Modeller ile sunum yapmak daha kolay (Görsel,
İlişkisel)
Daha iyi gereksinim belirleme.
Zayıf ve eksik olan gereksinimlerin ortaya çıkardığı
problemler.
Yazılım sisteminin dokümantasyonu
Toplamda; maliyetlerin ve projenin/ürünün sunulması
süresinin kısaltılması.

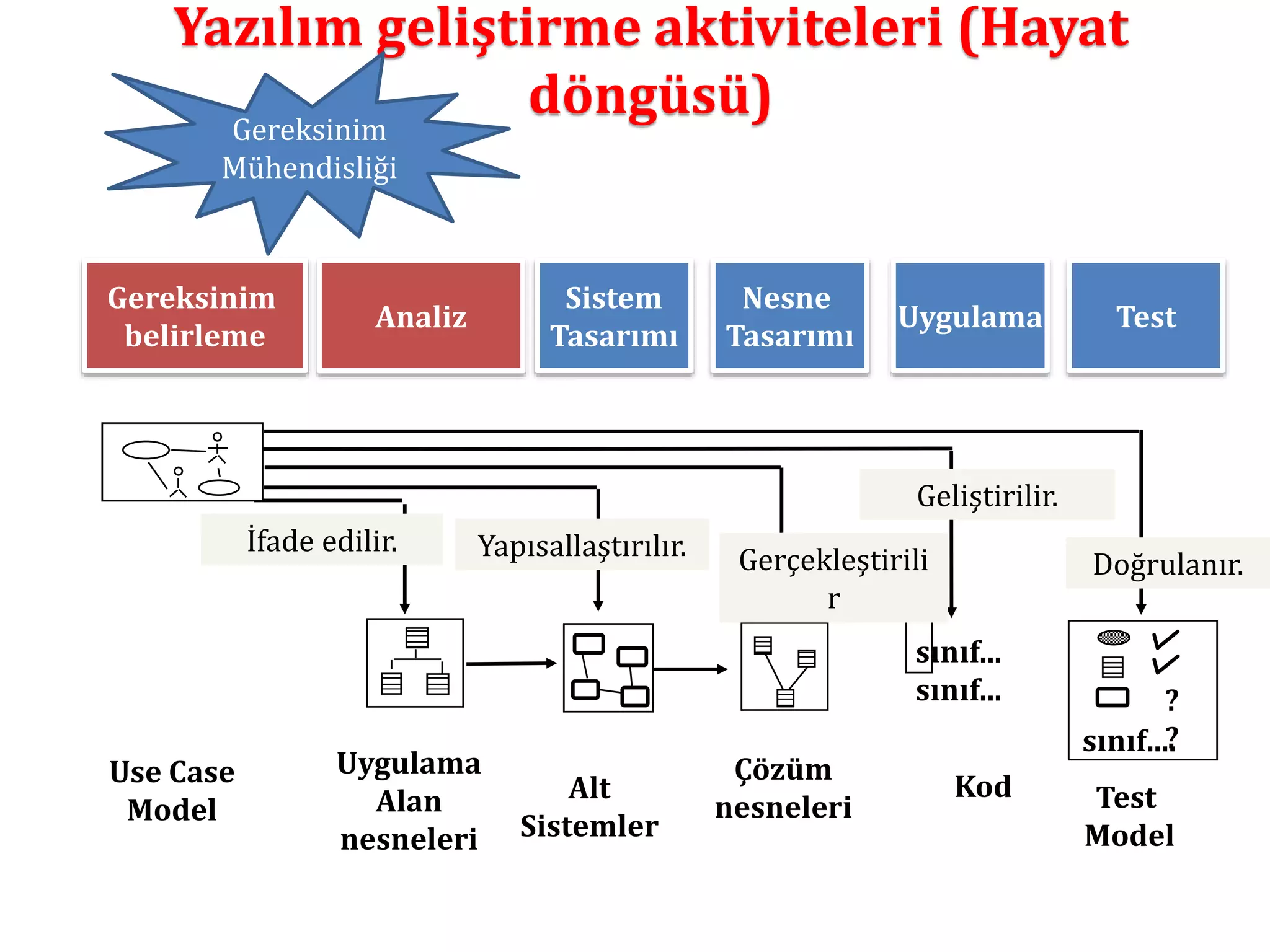

Yazılım geliştirme aktiviteleri(Hayat
döngüsü)
Yapısallaştırılır.
Alt
Sistemler
Geliştirilir.
Gerçekleştirili
sınıf...
sınıf...
Kod
r
Çözüm
nesneleri
Gereksinim
Mühendisliği
İfade edilir.
Uygulama
Alan
nesneleri
Doğrulanır.
?
sınıf...?.
Test
Model
Use Case
Model
Sistem
Tasarımı
Nesne
Tasarımı
Uygulama Test
Gereksinim
belirleme
Analiz
18.

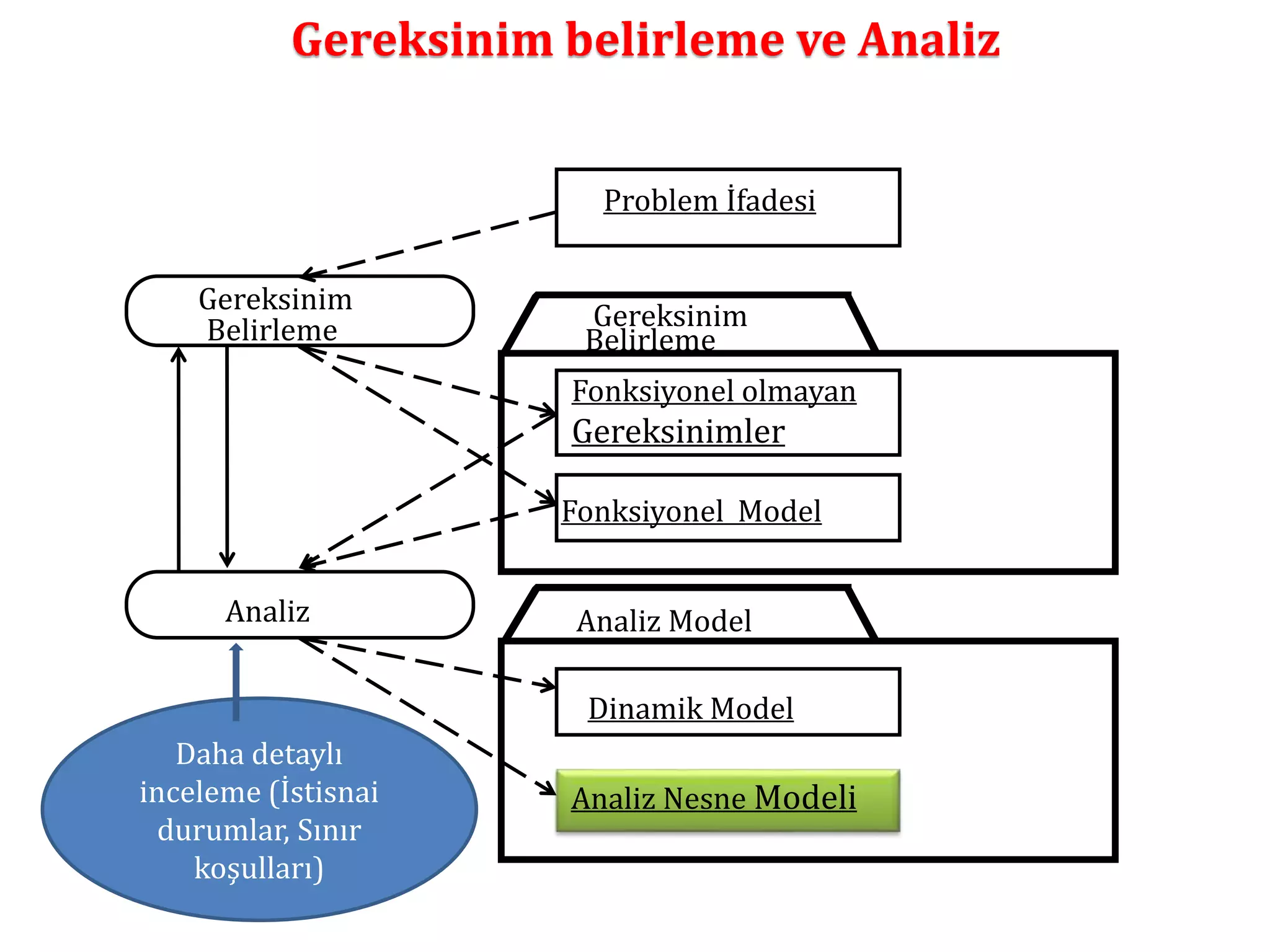

Gereksinim belirleme veAnaliz
Analiz
Problem İfadesi
Gereksinim
Belirleme
Fonksiyonel olmayan
Gereksinimler
Fonksiyonel Model
Analiz Model
Analiz Nesne Modeli
Gereksinim
Belirleme
Dinamik Model
Daha detaylı
inceleme (İstisnai
durumlar, Sınır
koşulları)
19.

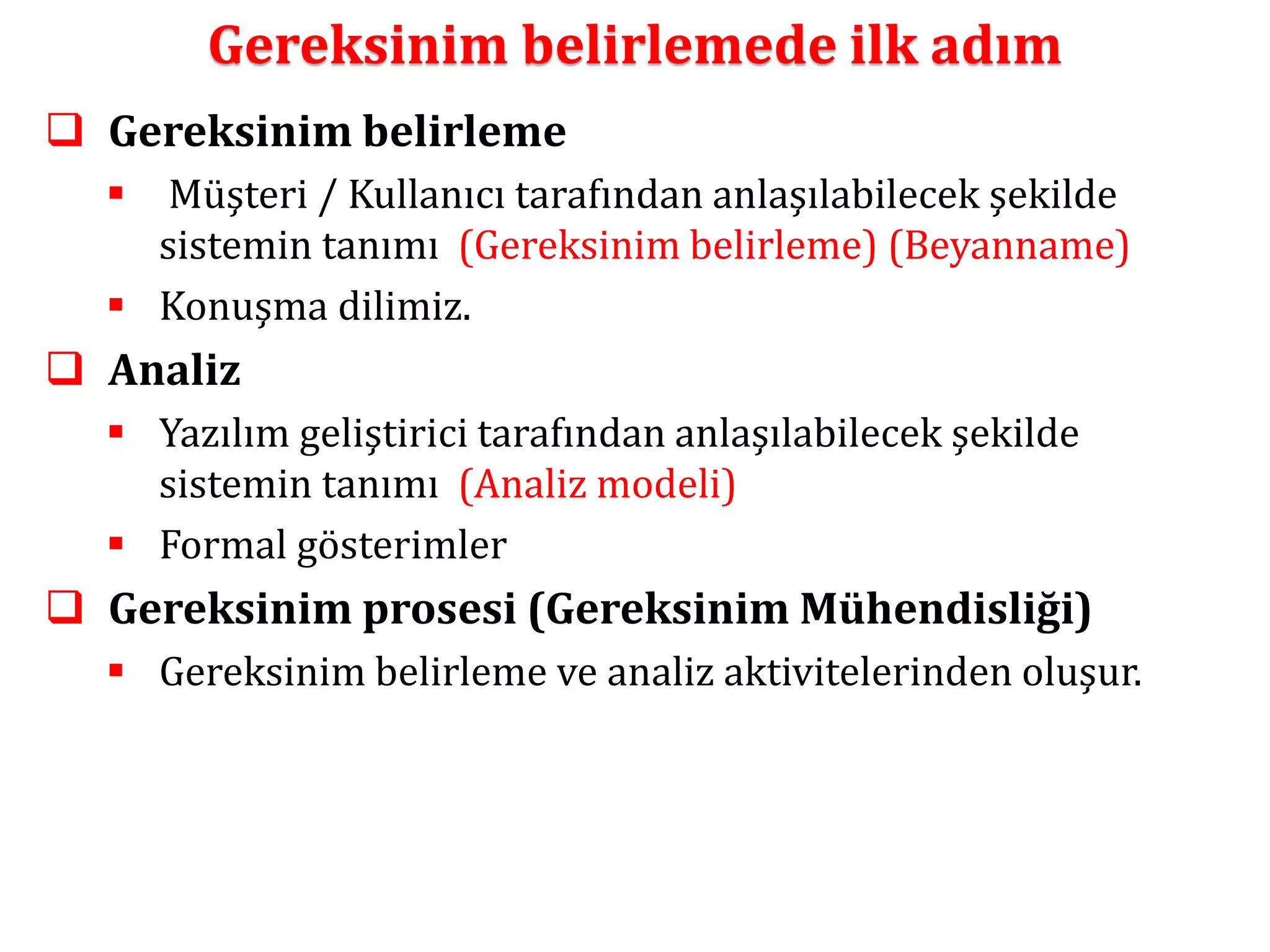

Gereksinim belirlemede ilkadım
Gereksinim belirleme
Müşteri / Kullanıcı tarafından anlaşılabilecek şekilde
sistemin tanımı (Gereksinim belirleme) (Beyanname)
Konuşma dilimiz.
Analiz
Yazılım geliştirici tarafından anlaşılabilecek şekilde
sistemin tanımı (Analiz modeli)
Formal gösterimler
Gereksinim prosesi (Gereksinim Mühendisliği)
Gereksinim belirleme ve analiz aktivitelerinden oluşur.
20.
20

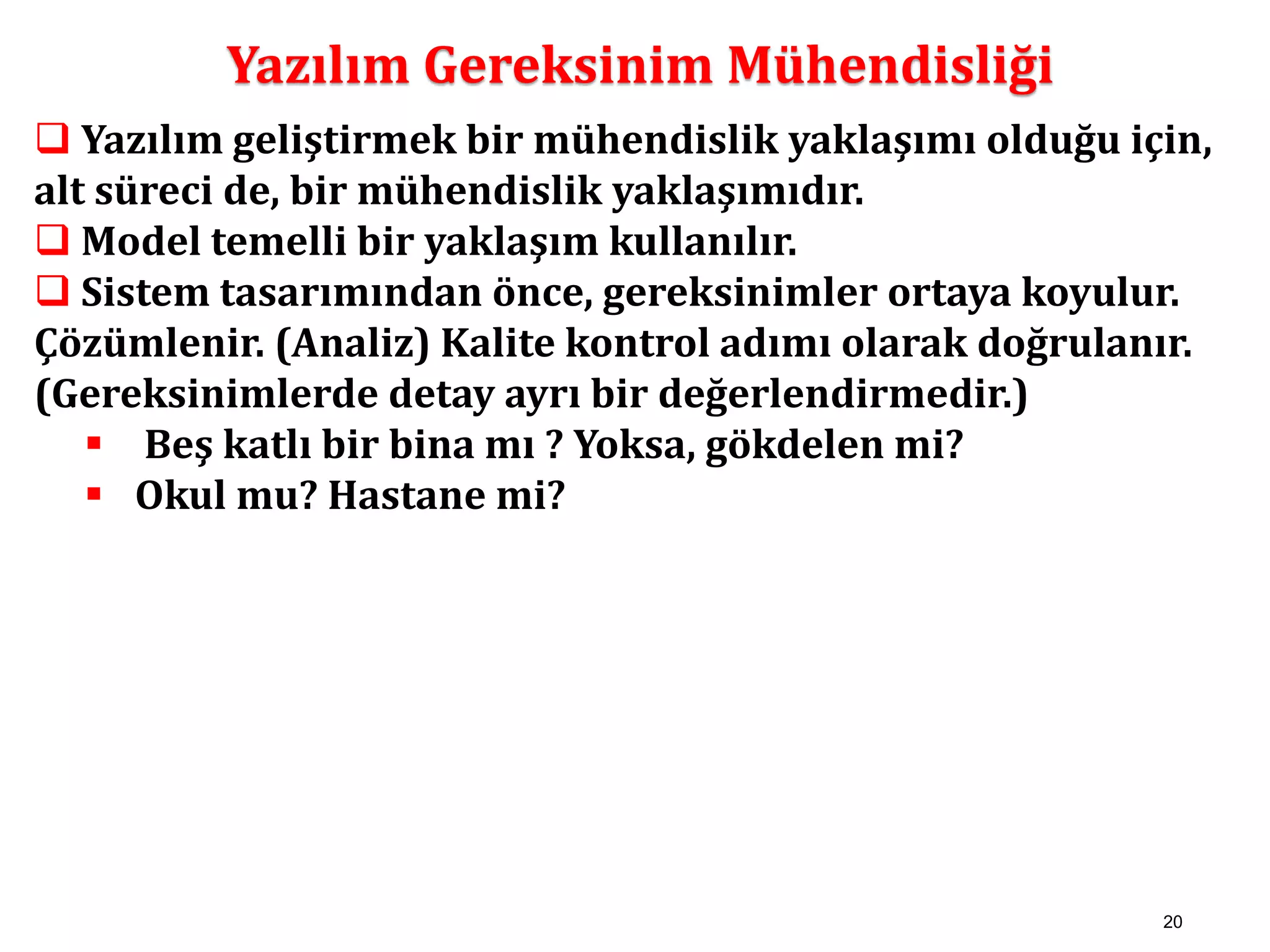

Yazılım GereksinimMühendisliği
Yazılım geliştirmek bir mühendislik yaklaşımı olduğu için,
alt süreci de, bir mühendislik yaklaşımıdır.
Model temelli bir yaklaşım kullanılır.
Sistem tasarımından önce, gereksinimler ortaya koyulur.
Çözümlenir. (Analiz) Kalite kontrol adımı olarak doğrulanır.
(Gereksinimlerde detay ayrı bir değerlendirmedir.)
Beş katlı bir bina mı ? Yoksa, gökdelen mi?
Okul mu? Hastane mi?
21.
20

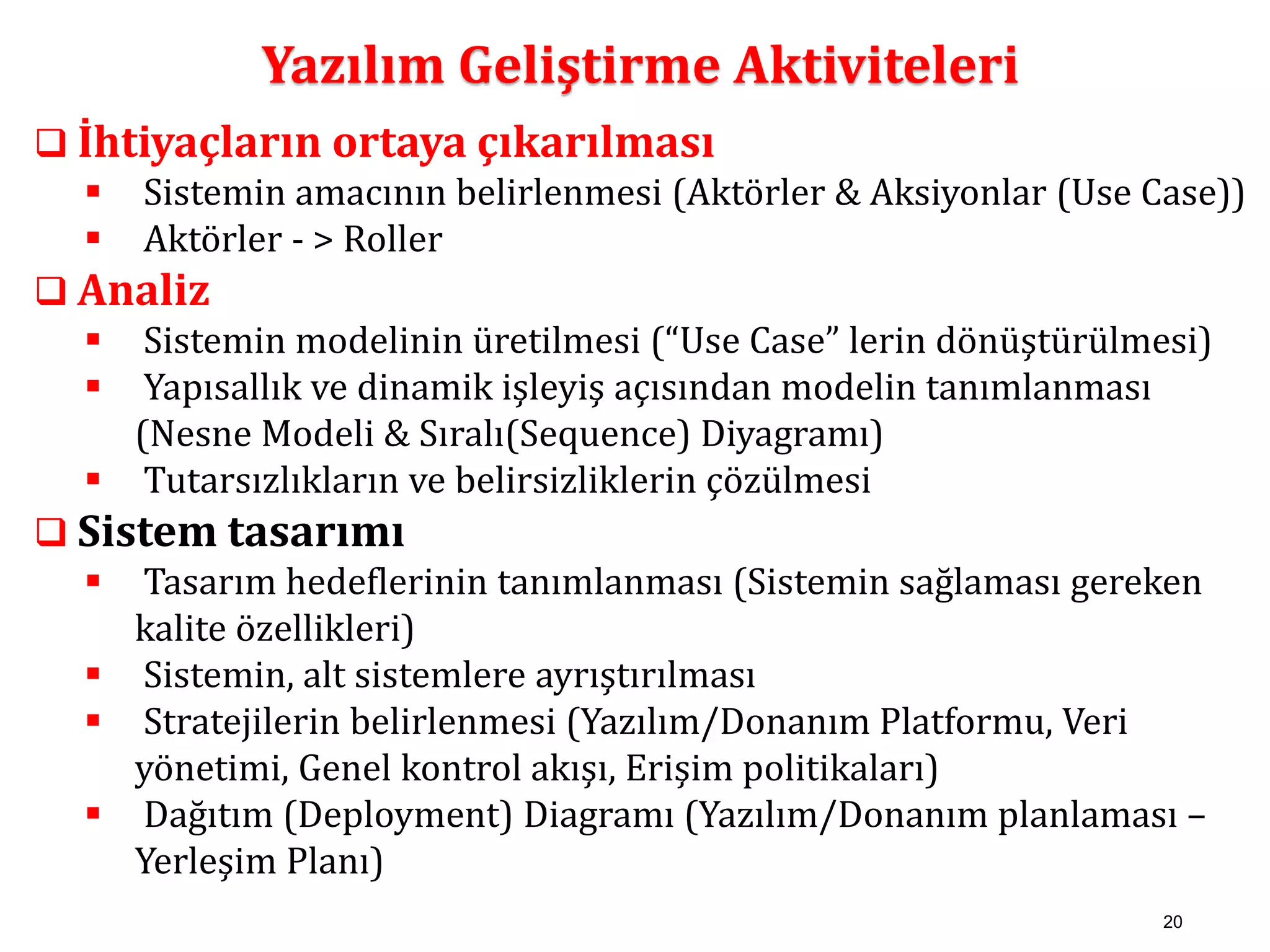

Yazılım GeliştirmeAktiviteleri
İhtiyaçların ortaya çıkarılması
Sistemin amacının belirlenmesi (Aktörler & Aksiyonlar (Use Case))
Aktörler - > Roller
Analiz
Sistemin modelinin üretilmesi (“Use Case” lerin dönüştürülmesi)
Yapısallık ve dinamik işleyiş açısından modelin tanımlanması
(Nesne Modeli & Sıralı(Sequence) Diyagramı)
Tutarsızlıkların ve belirsizliklerin çözülmesi
Sistem tasarımı
Tasarım hedeflerinin tanımlanması (Sistemin sağlaması gereken
kalite özellikleri)
Sistemin, alt sistemlere ayrıştırılması
Stratejilerin belirlenmesi (Yazılım/Donanım Platformu, Veri
yönetimi, Genel kontrol akışı, Erişim politikaları)
Dağıtım (Deployment) Diagramı (Yazılım/Donanım planlaması –
Yerleşim Planı)
22.
20

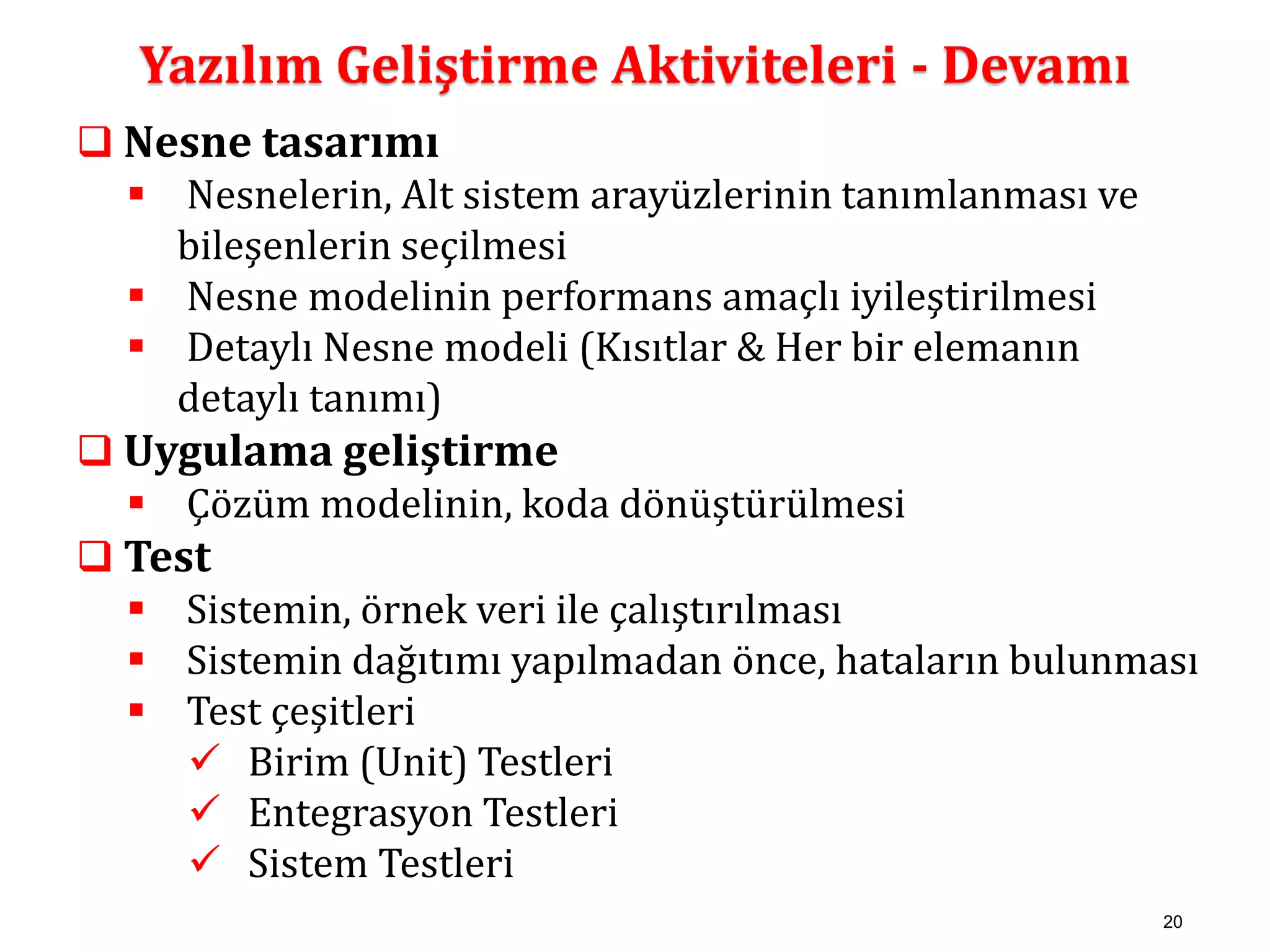

Yazılım GeliştirmeAktiviteleri - Devamı
Nesne tasarımı
Nesnelerin, Alt sistem arayüzlerinin tanımlanması ve
bileşenlerin seçilmesi
Nesne modelinin performans amaçlı iyileştirilmesi
Detaylı Nesne modeli (Kısıtlar & Her bir elemanın
detaylı tanımı)
Uygulama geliştirme
Çözüm modelinin, koda dönüştürülmesi
Test
Sistemin, örnek veri ile çalıştırılması
Sistemin dağıtımı yapılmadan önce, hataların bulunması
Test çeşitleri
Birim (Unit) Testleri
Entegrasyon Testleri
Sistem Testleri
23.

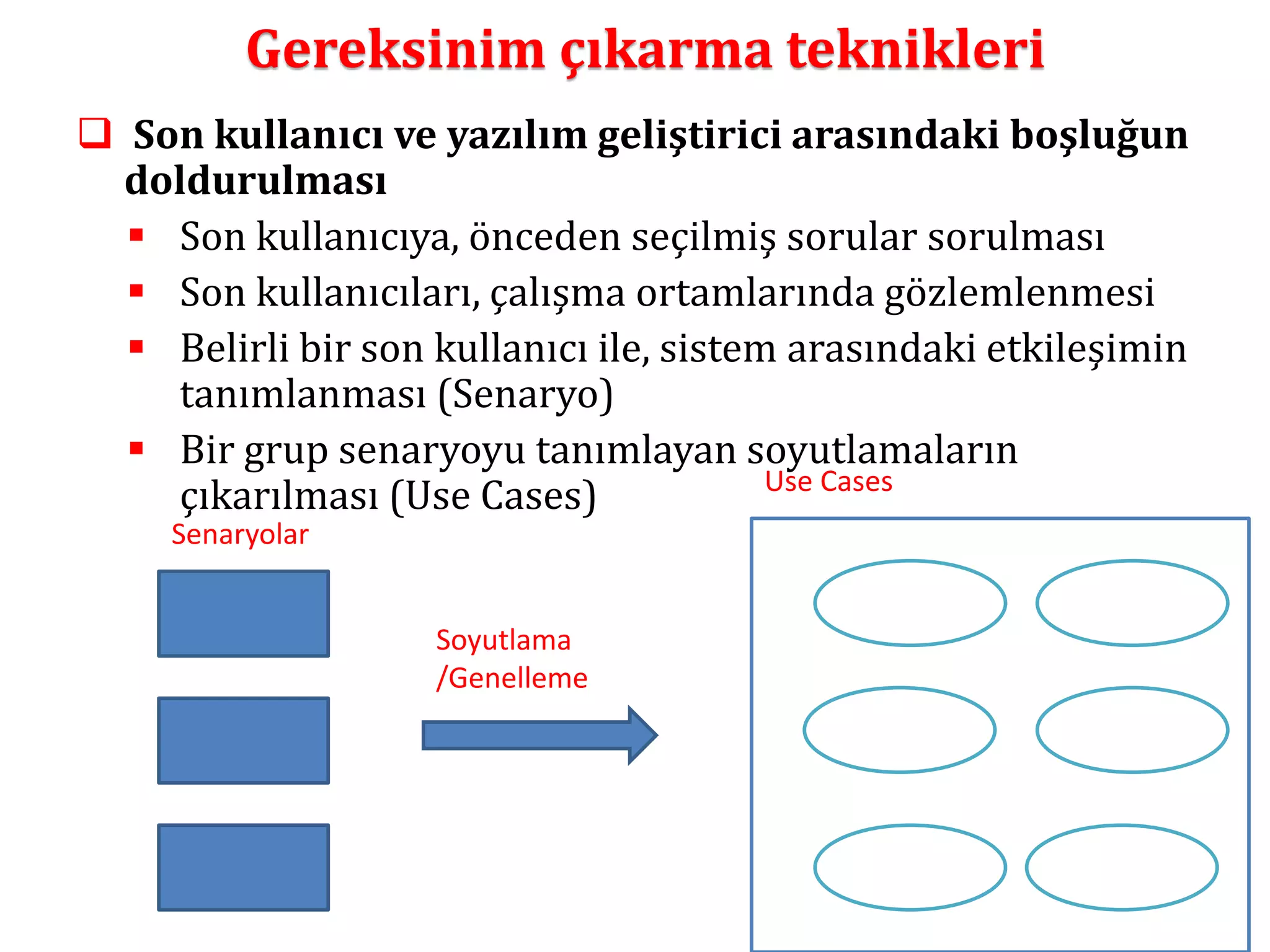

Gereksinim çıkarma teknikleri
Son kullanıcı ve yazılım geliştirici arasındaki boşluğun
doldurulması
Son kullanıcıya, önceden seçilmiş sorular sorulması
Son kullanıcıları, çalışma ortamlarında gözlemlenmesi
Belirli bir son kullanıcı ile, sistem arasındaki etkileşimin
tanımlanması (Senaryo)
Bir grup senaryoyu tanımlayan soyutlamaların
çıkarılması (Use Cases)
Soyutlama
/Genelleme
Use Cases
Senaryolar
24.
Gereksinimlerin çıkarılması -Zorluklar
Kullanıcılar ve yazılım geliştiriciler arasındaki
boşluğun doldurulması
Kullanıcılar / Müşteri, işin kendisini bilir. (İş alanı)
Yazılım geliştiriciler, çözüm alanını bilir. (Teknik)
Sistem sınırının belirlenmesi
Doğru sistemin tanımlanması
İstenmeyen özelliklerin dışarıda bırakılması
25.

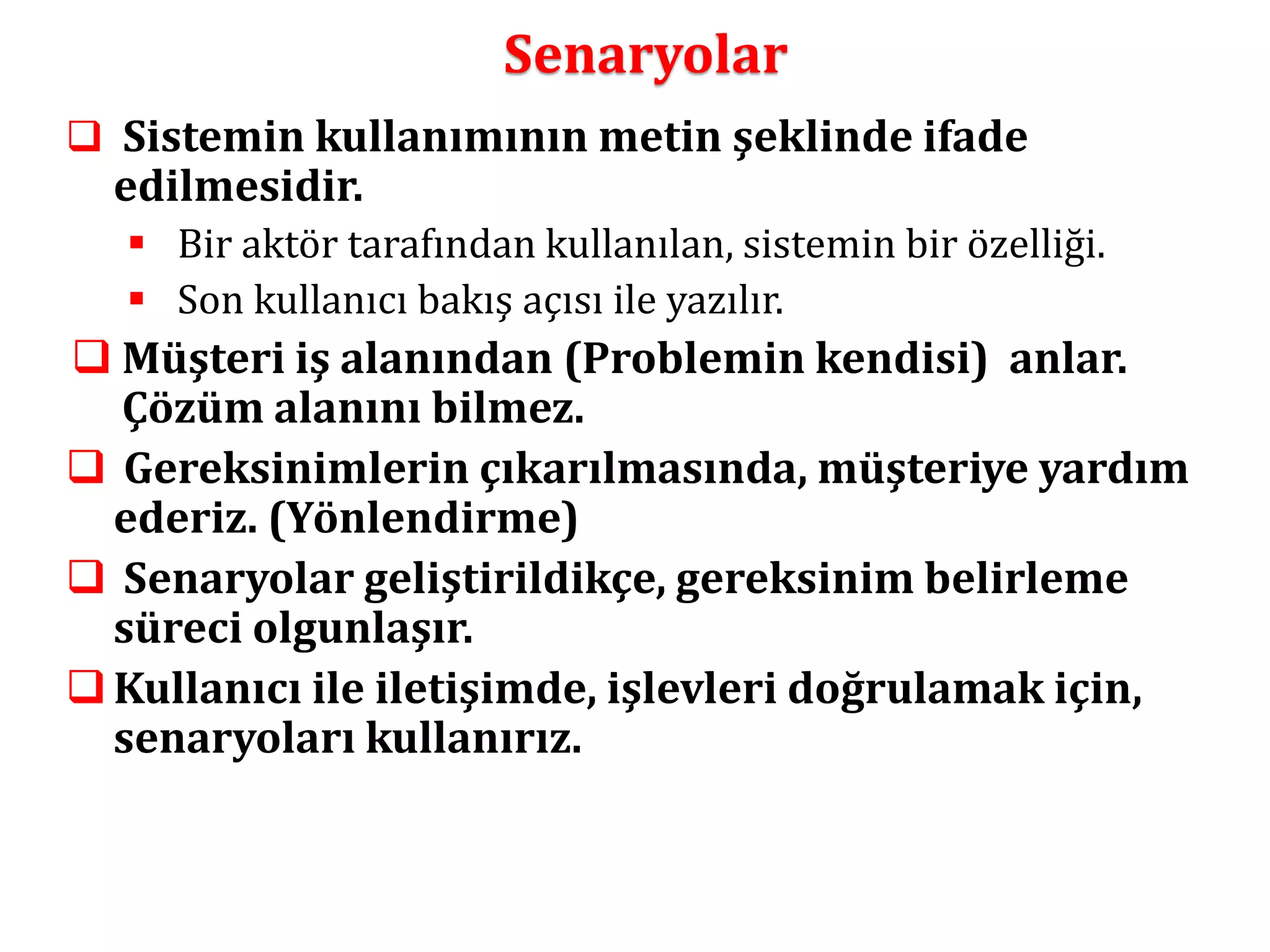

Senaryolar
Sisteminkullanımının metin şeklinde ifade
edilmesidir.
Bir aktör tarafından kullanılan, sistemin bir özelliği.
Son kullanıcı bakış açısı ile yazılır.
Müşteri iş alanından (Problemin kendisi) anlar.
Çözüm alanını bilmez.
Gereksinimlerin çıkarılmasında, müşteriye yardım
ederiz. (Yönlendirme)
Senaryolar geliştirildikçe, gereksinim belirleme
süreci olgunlaşır.
Kullanıcı ile iletişimde, işlevleri doğrulamak için,
senaryoları kullanırız.
26.

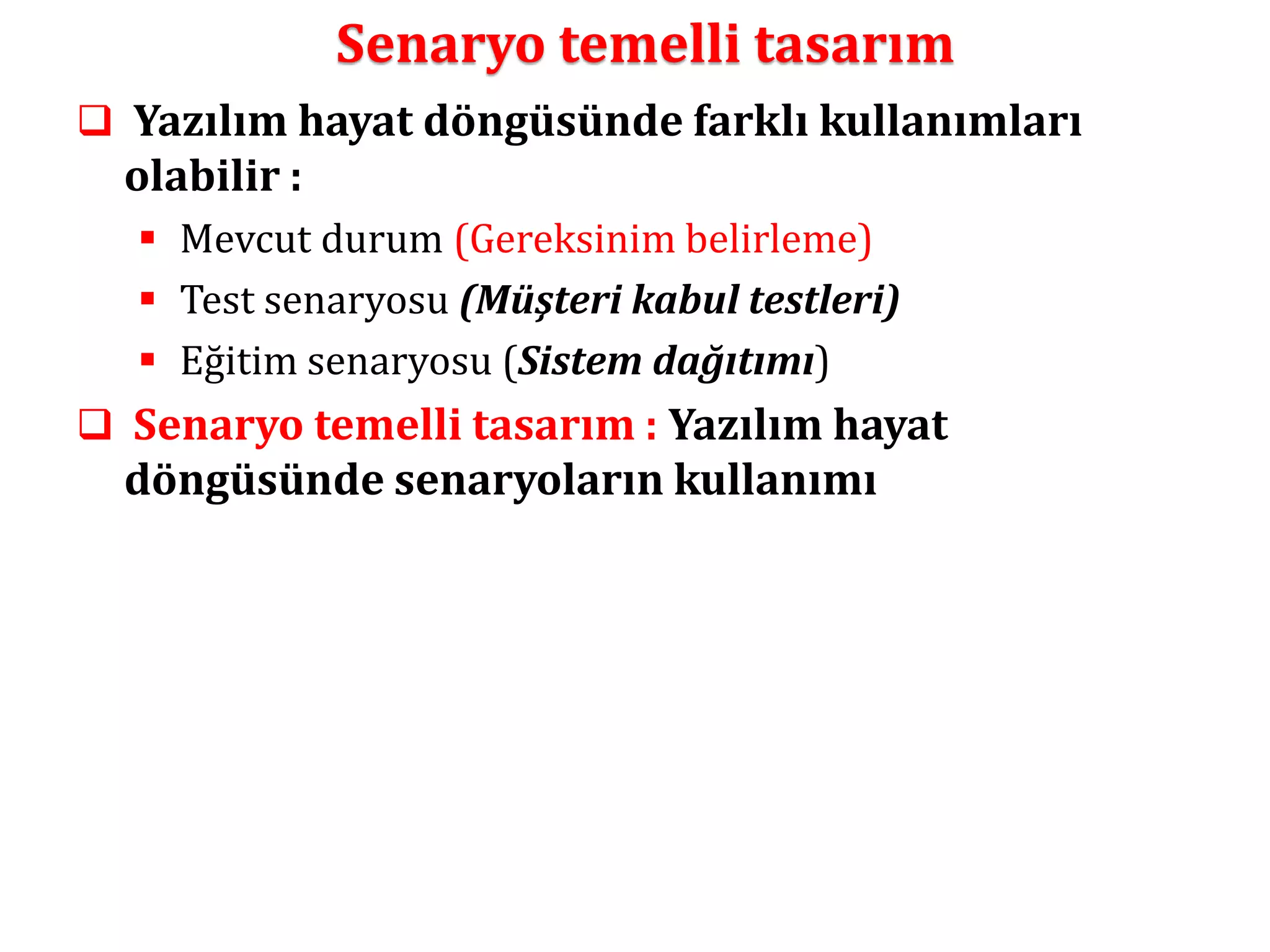

Senaryo temelli tasarım
Yazılım hayat döngüsünde farklı kullanımları
olabilir :
Mevcut durum (Gereksinim belirleme)
Test senaryosu (Müşteri kabul testleri)
Eğitim senaryosu (Sistem dağıtımı)
Senaryo temelli tasarım : Yazılım hayat
döngüsünde senaryoların kullanımı
27.

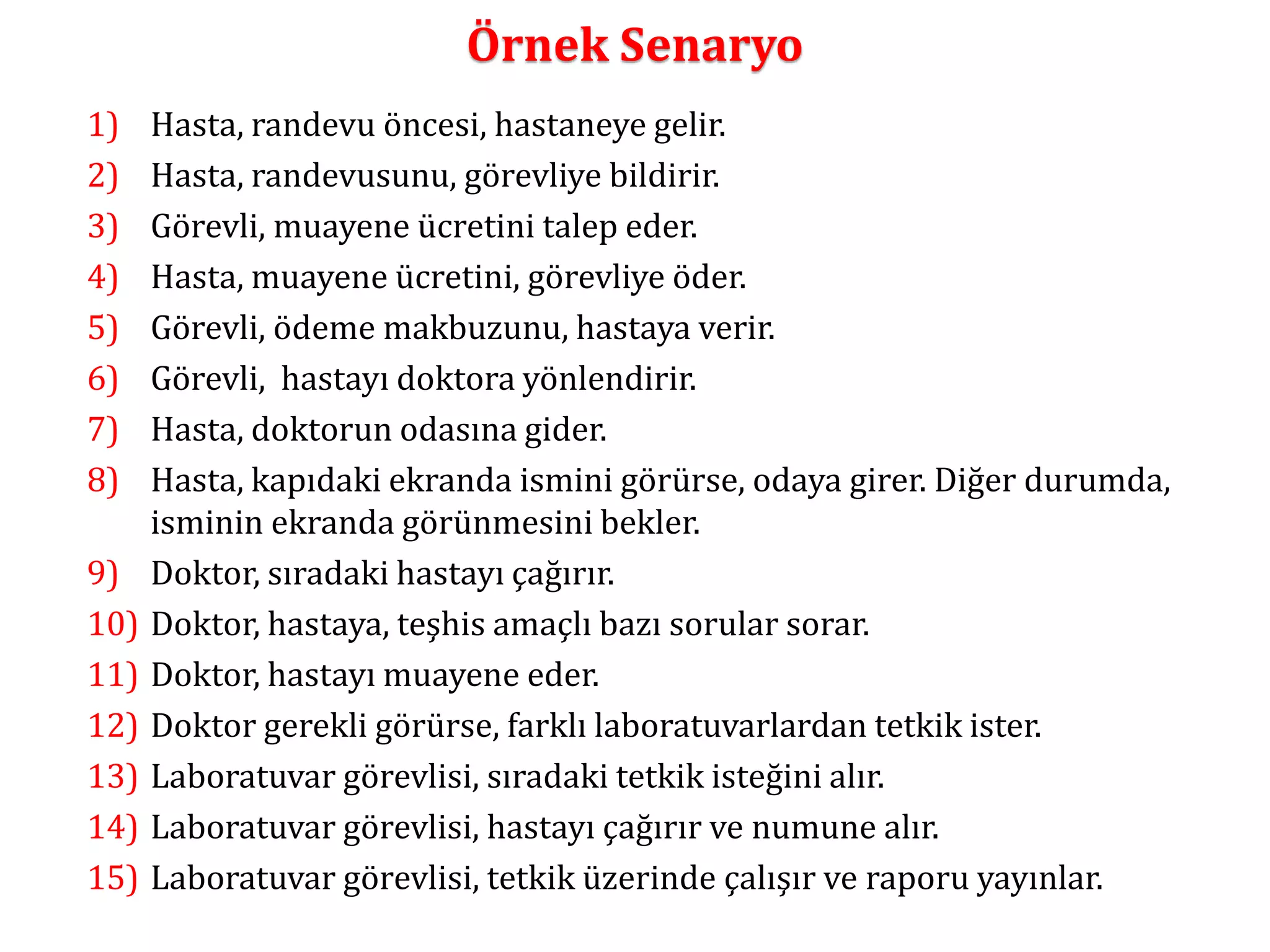

Örnek Senaryo
1)Hasta, randevu öncesi, hastaneye gelir.
2) Hasta, randevusunu, görevliye bildirir.
3) Görevli, muayene ücretini talep eder.
4) Hasta, muayene ücretini, görevliye öder.
5) Görevli, ödeme makbuzunu, hastaya verir.
6) Görevli, hastayı doktora yönlendirir.
7) Hasta, doktorun odasına gider.
8) Hasta, kapıdaki ekranda ismini görürse, odaya girer. Diğer durumda,
isminin ekranda görünmesini bekler.
9) Doktor, sıradaki hastayı çağırır.
10) Doktor, hastaya, teşhis amaçlı bazı sorular sorar.
11) Doktor, hastayı muayene eder.
12) Doktor gerekli görürse, farklı laboratuvarlardan tetkik ister.
13) Laboratuvar görevlisi, sıradaki tetkik isteğini alır.
14) Laboratuvar görevlisi, hastayı çağırır ve numune alır.
15) Laboratuvar görevlisi, tetkik üzerinde çalışır ve raporu yayınlar.
28.

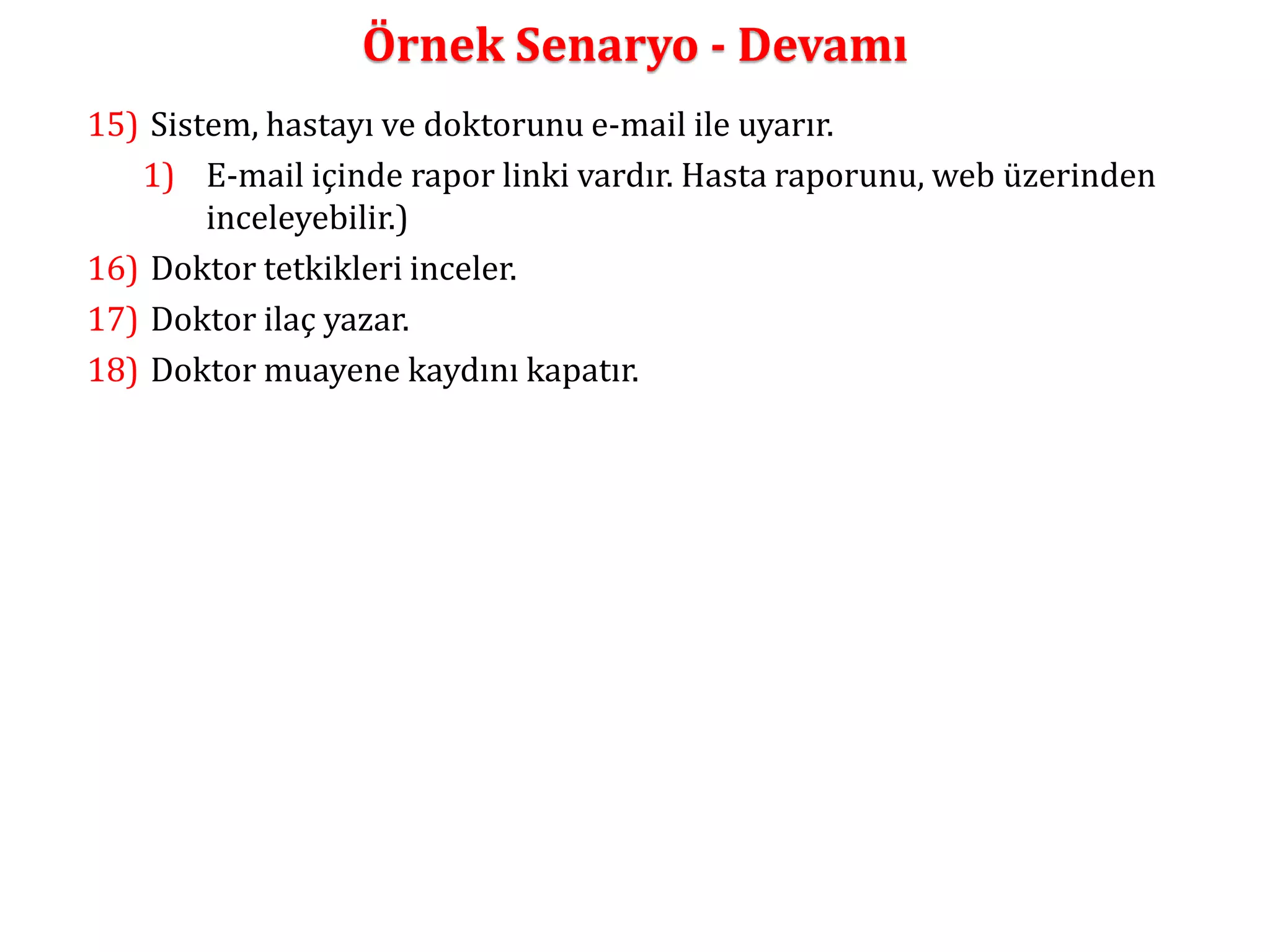

Örnek Senaryo -Devamı
15) Sistem, hastayı ve doktorunu e-mail ile uyarır.
1) E-mail içinde rapor linki vardır. Hasta raporunu, web üzerinden
inceleyebilir.)
16) Doktor tetkikleri inceler.
17) Doktor ilaç yazar.
18) Doktor muayene kaydını kapatır.
29.

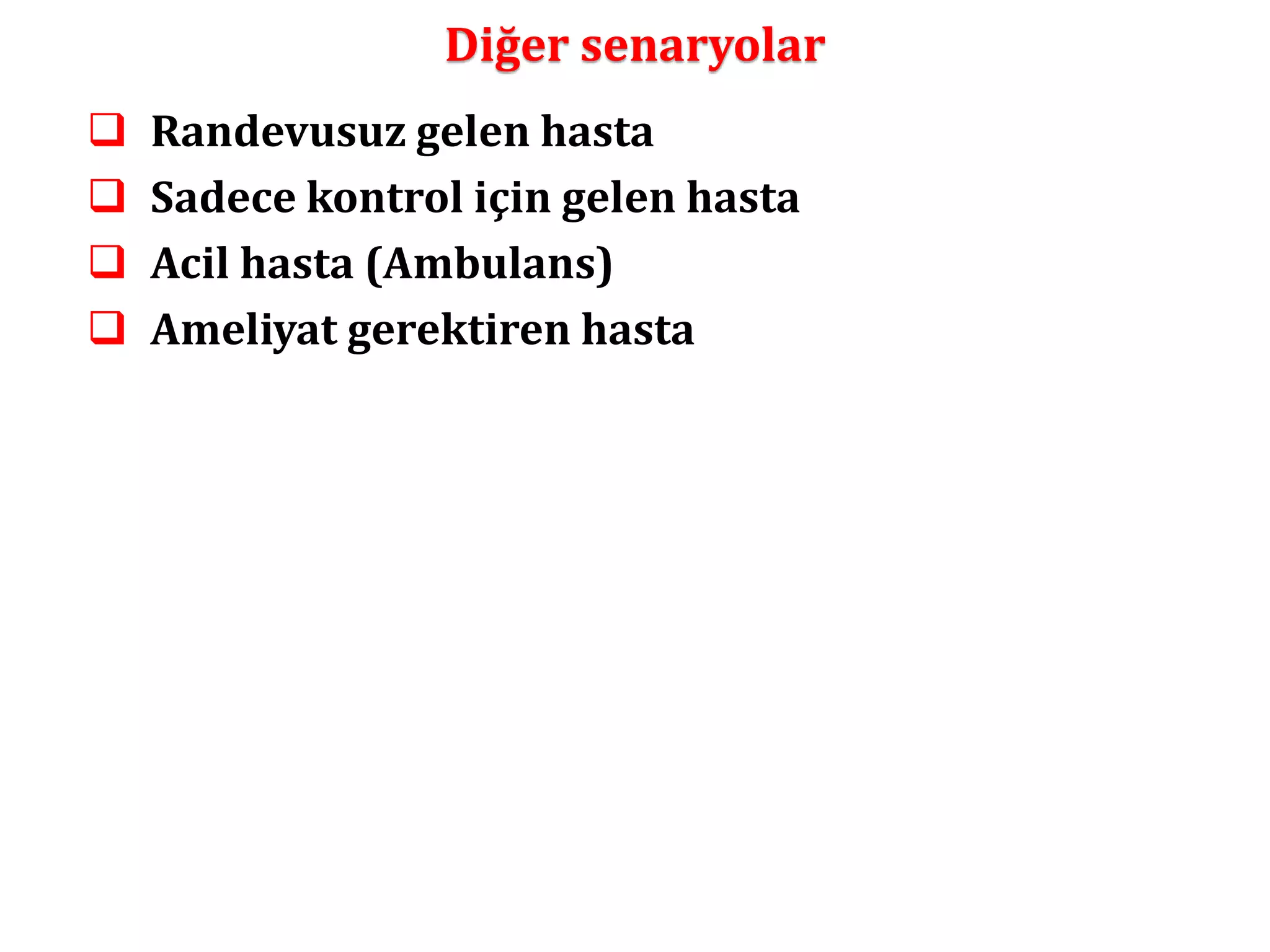

Diğer senaryolar
Randevusuz gelen hasta
Sadece kontrol için gelen hasta
Acil hasta (Ambulans)
Ameliyat gerektiren hasta
30.

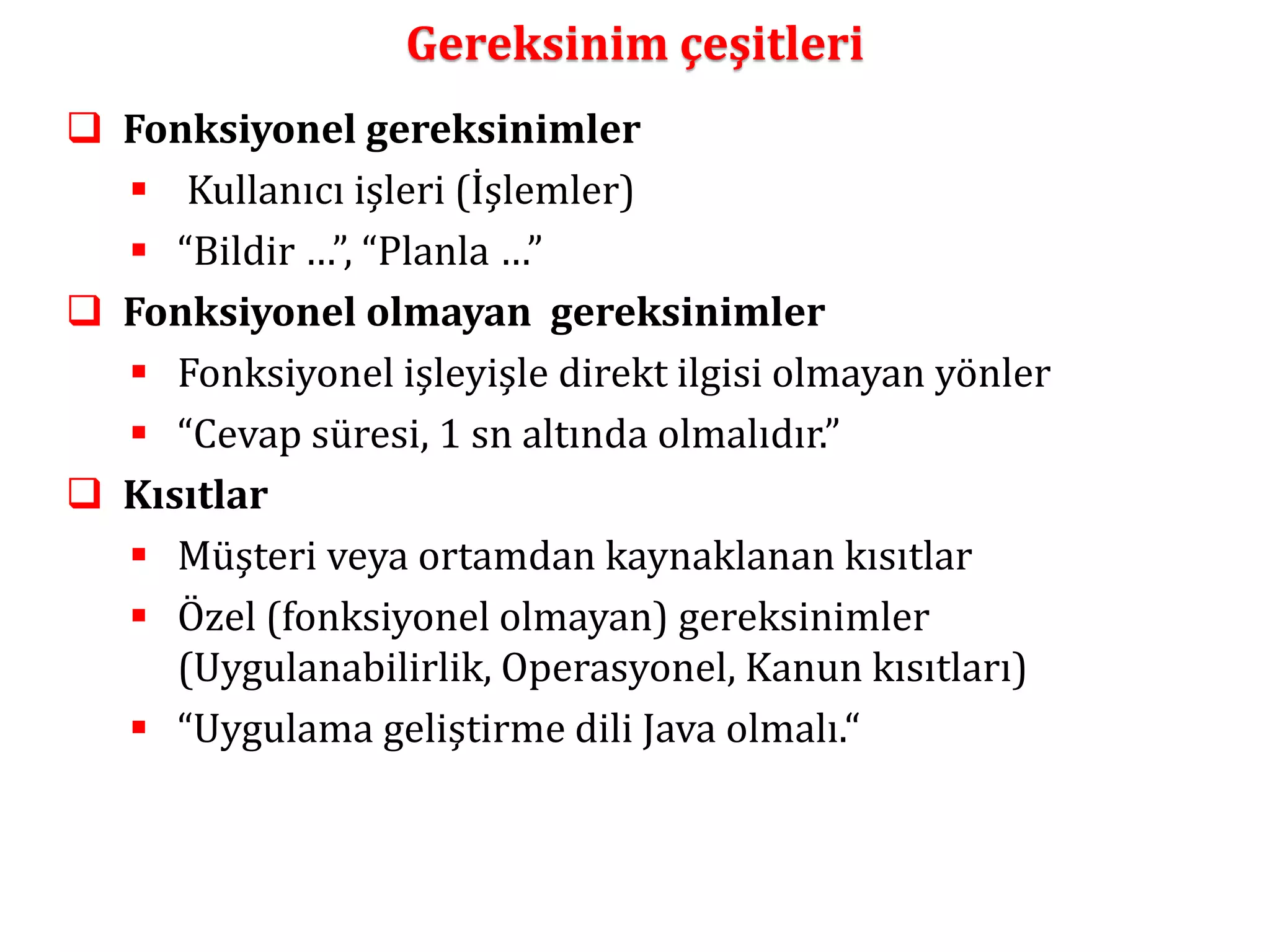

Gereksinim çeşitleri
Fonksiyonel gereksinimler
Kullanıcı işleri (İşlemler)
“Bildir …”, “Planla …”
Fonksiyonel olmayan gereksinimler
Fonksiyonel işleyişle direkt ilgisi olmayan yönler
“Cevap süresi, 1 sn altında olmalıdır.”
Kısıtlar
Müşteri veya ortamdan kaynaklanan kısıtlar
Özel (fonksiyonel olmayan) gereksinimler
(Uygulanabilirlik, Operasyonel, Kanun kısıtları)
“Uygulama geliştirme dili Java olmalı.“
31.

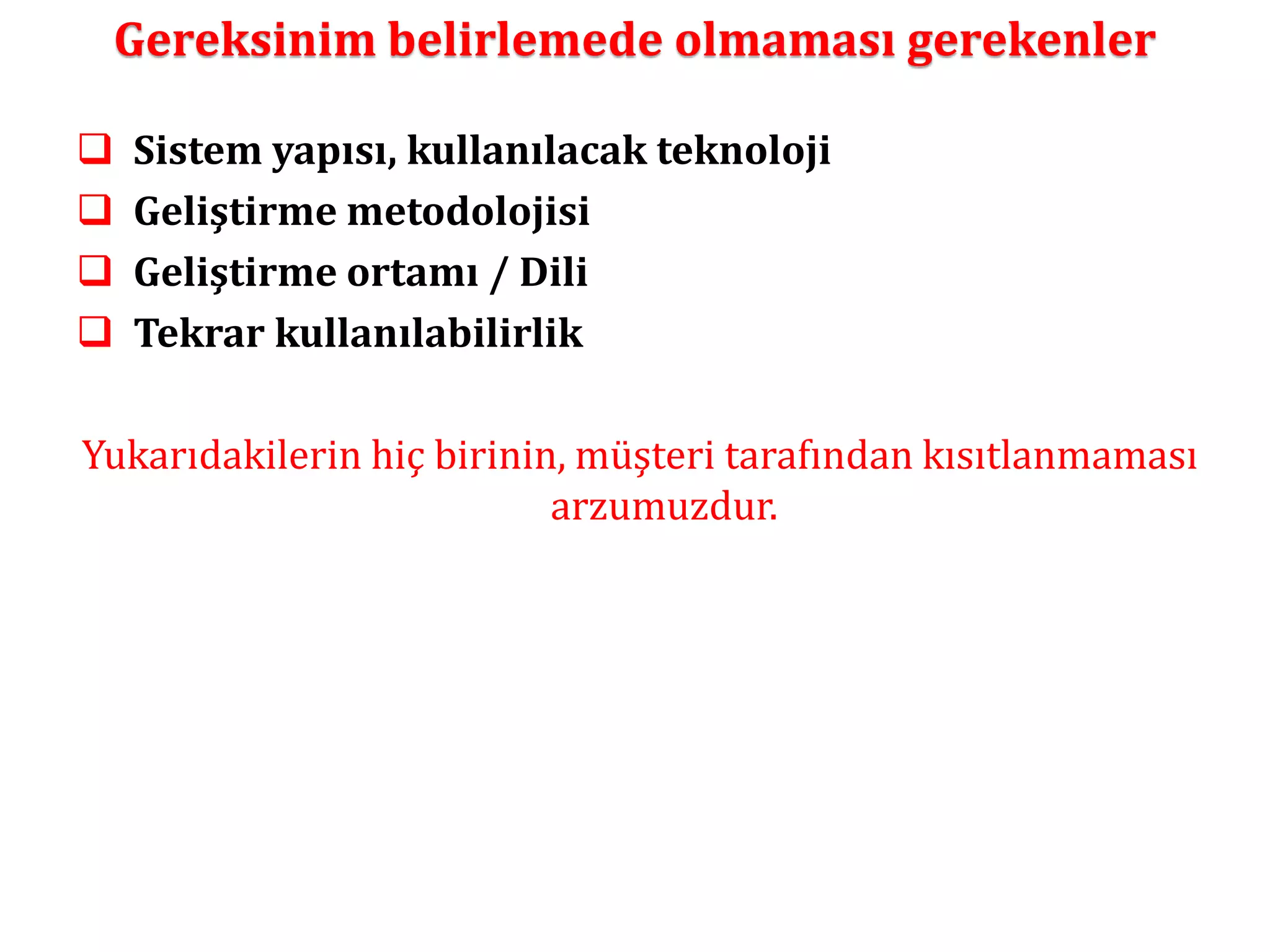

Gereksinim belirlemede olmamasıgerekenler
Sistem yapısı, kullanılacak teknoloji
Geliştirme metodolojisi
Geliştirme ortamı / Dili
Tekrar kullanılabilirlik
Yukarıdakilerin hiç birinin, müşteri tarafından kısıtlanmaması
arzumuzdur.
32.

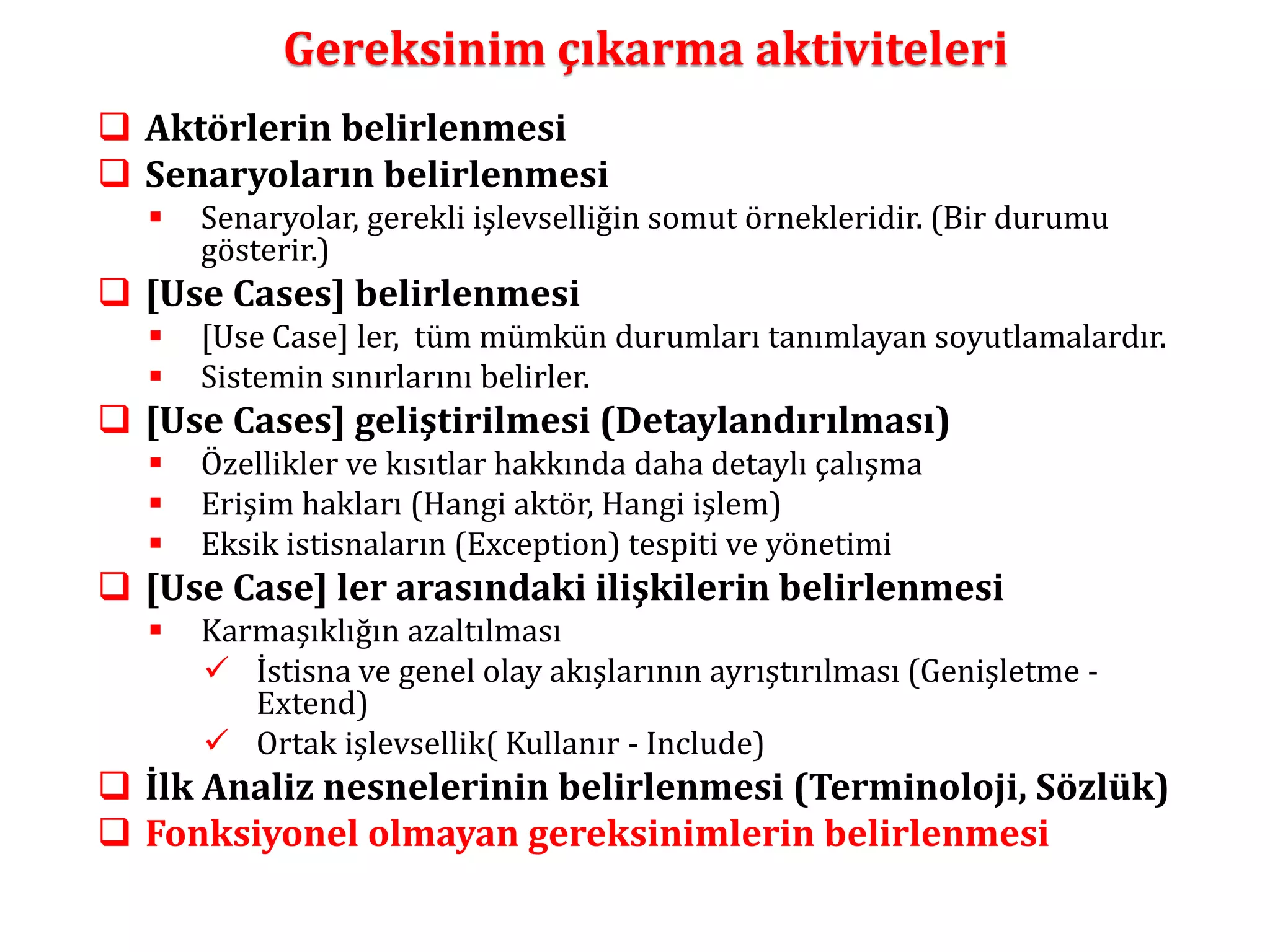

Gereksinim çıkarma aktiviteleri
Aktörlerin belirlenmesi
Senaryoların belirlenmesi
Senaryolar, gerekli işlevselliğin somut örnekleridir. (Bir durumu
gösterir.)
[Use Cases] belirlenmesi
[Use Case] ler, tüm mümkün durumları tanımlayan soyutlamalardır.
Sistemin sınırlarını belirler.
[Use Cases] geliştirilmesi (Detaylandırılması)
Özellikler ve kısıtlar hakkında daha detaylı çalışma
Erişim hakları (Hangi aktör, Hangi işlem)
Eksik istisnaların (Exception) tespiti ve yönetimi
[Use Case] ler arasındaki ilişkilerin belirlenmesi
Karmaşıklığın azaltılması
İstisna ve genel olay akışlarının ayrıştırılması (Genişletme -
Extend)
Ortak işlevsellik( Kullanır - Include)
İlk Analiz nesnelerinin belirlenmesi (Terminoloji, Sözlük)
Fonksiyonel olmayan gereksinimlerin belirlenmesi
33.

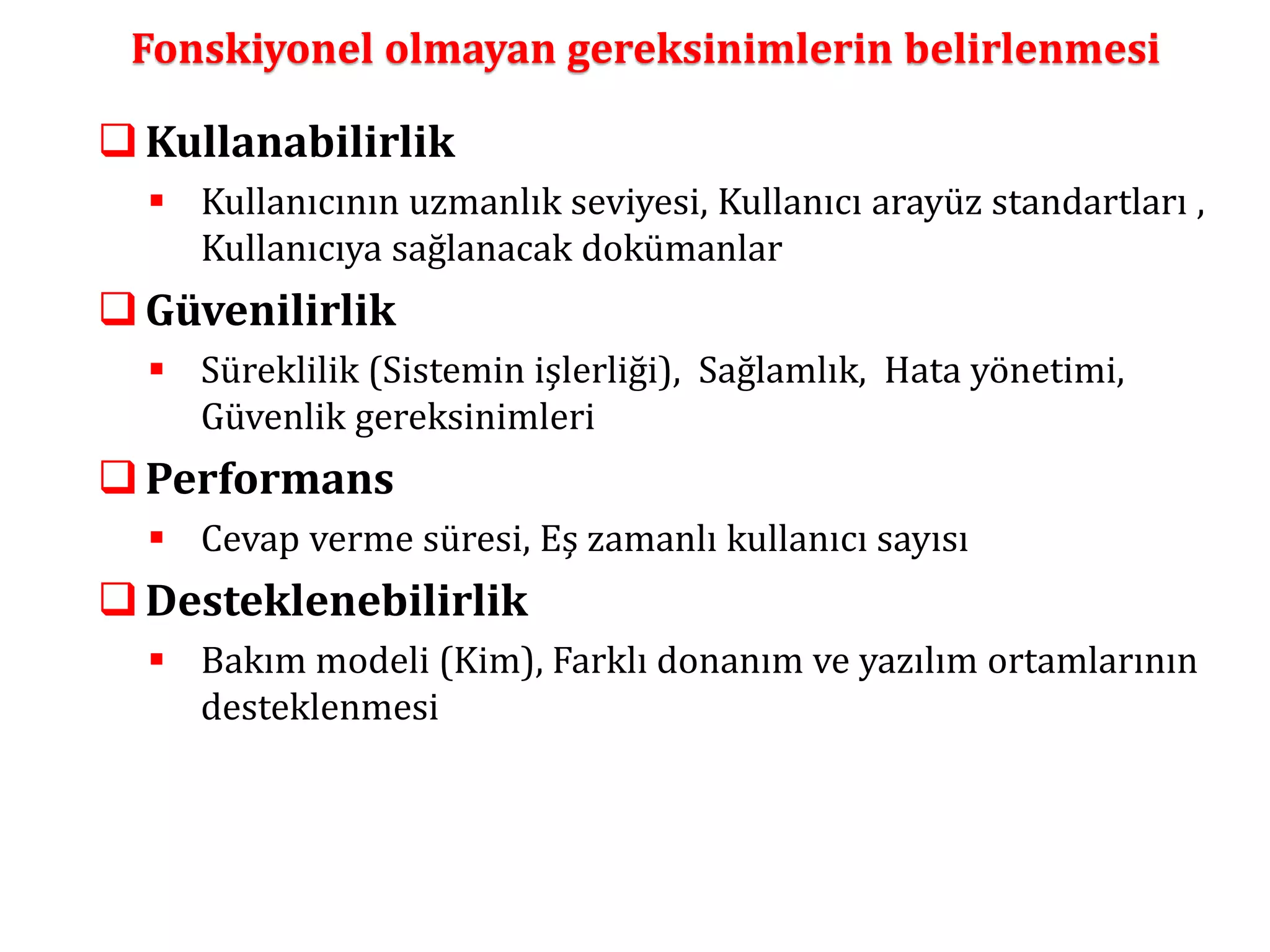

Fonskiyonel olmayan gereksinimlerinbelirlenmesi
Kullanabilirlik
Kullanıcının uzmanlık seviyesi, Kullanıcı arayüz standartları ,
Kullanıcıya sağlanacak dokümanlar
Güvenilirlik
Süreklilik (Sistemin işlerliği), Sağlamlık, Hata yönetimi,
Güvenlik gereksinimleri
Performans
Cevap verme süresi, Eş zamanlı kullanıcı sayısı
Desteklenebilirlik
Bakım modeli (Kim), Farklı donanım ve yazılım ortamlarının
desteklenmesi
34.

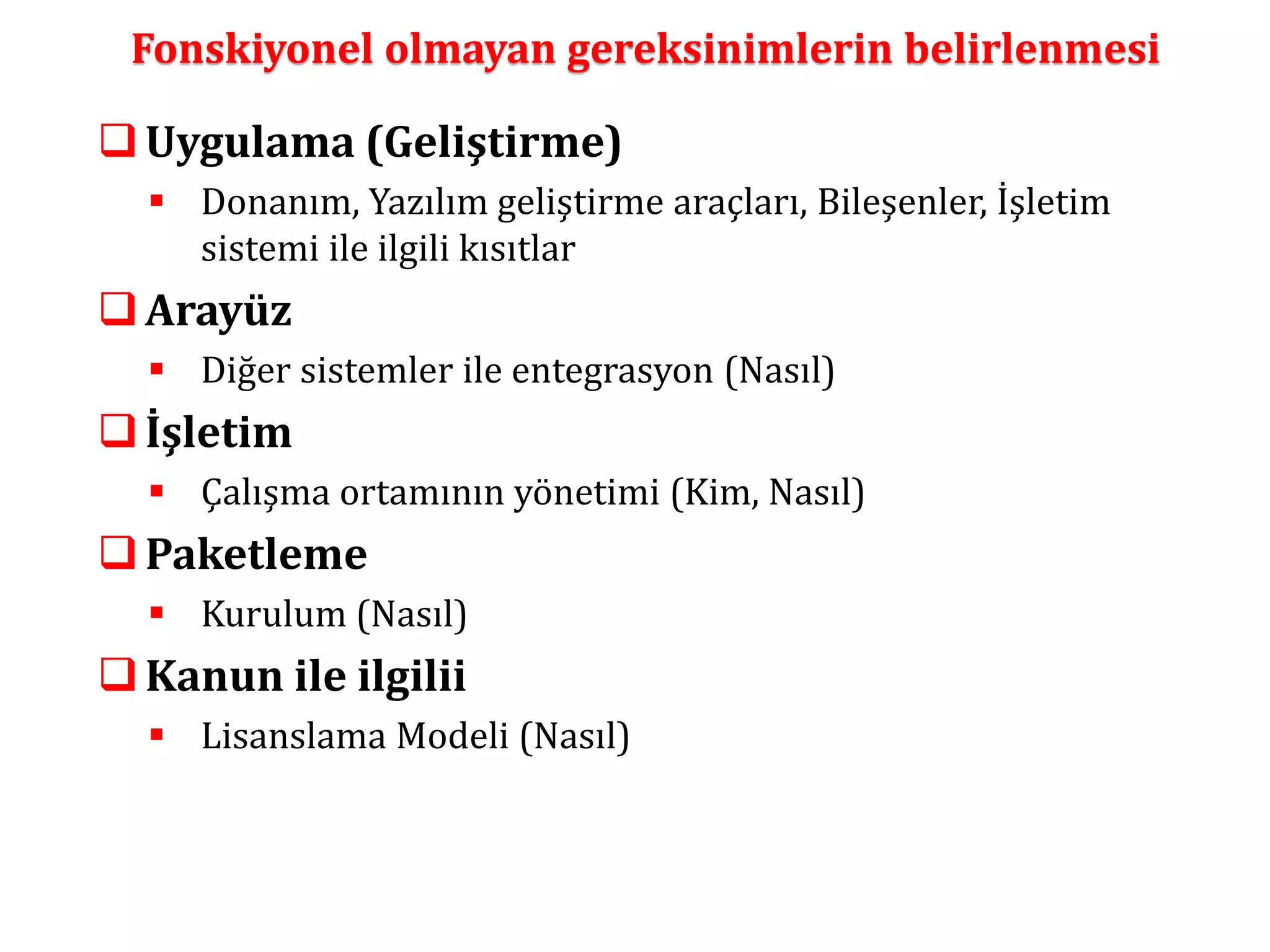

Fonskiyonel olmayan gereksinimlerinbelirlenmesi
Uygulama (Geliştirme)
Donanım, Yazılım geliştirme araçları, Bileşenler, İşletim
sistemi ile ilgili kısıtlar
Arayüz
Diğer sistemler ile entegrasyon (Nasıl)
İşletim
Çalışma ortamının yönetimi (Kim, Nasıl)
Paketleme
Kurulum (Nasıl)
Kanun ile ilgilii
Lisanslama Modeli (Nasıl)
35.

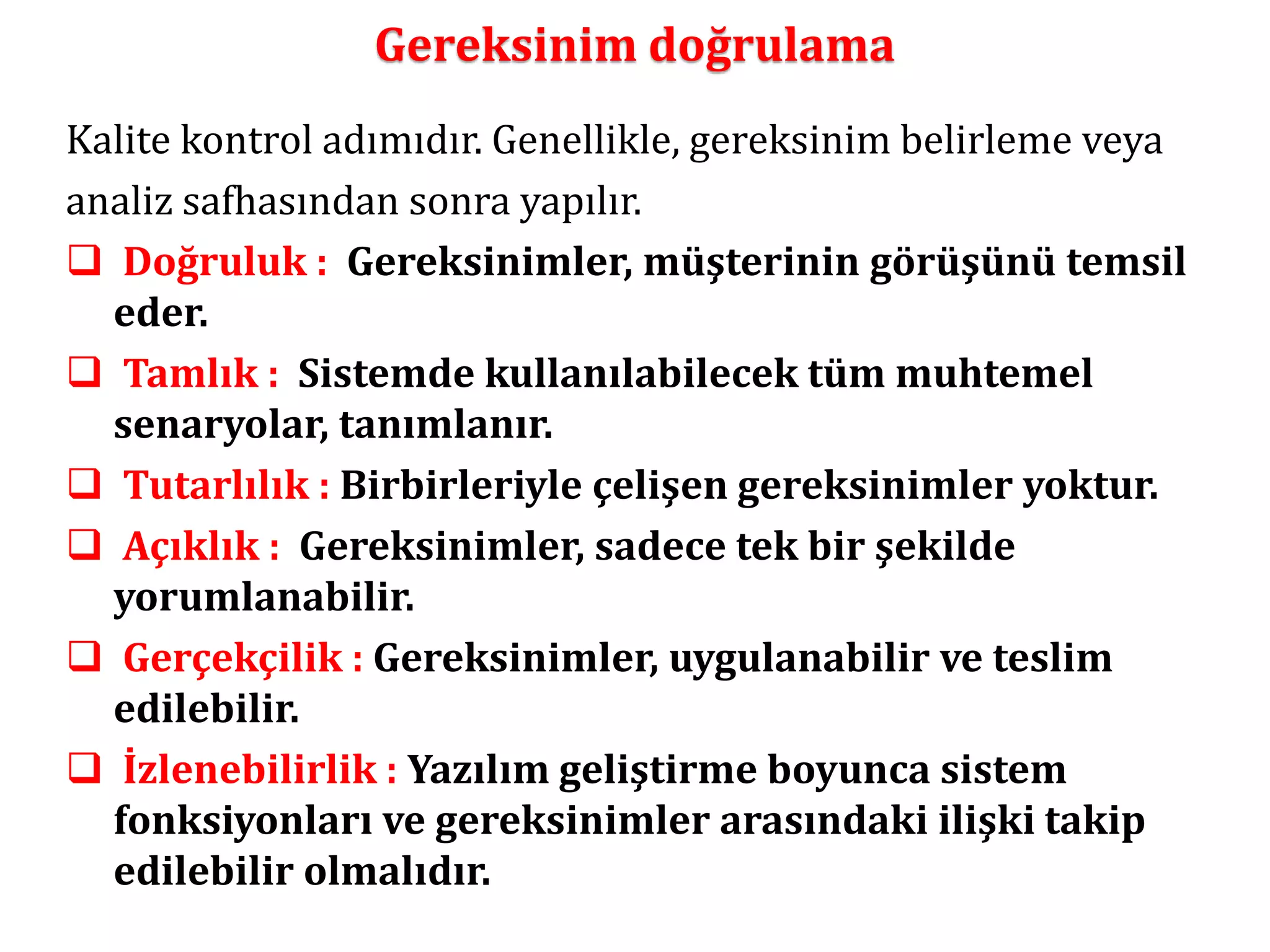

Gereksinim doğrulama
Kalitekontrol adımıdır. Genellikle, gereksinim belirleme veya
analiz safhasından sonra yapılır.
Doğruluk : Gereksinimler, müşterinin görüşünü temsil
eder.
Tamlık : Sistemde kullanılabilecek tüm muhtemel
senaryolar, tanımlanır.
Tutarlılık : Birbirleriyle çelişen gereksinimler yoktur.
Açıklık : Gereksinimler, sadece tek bir şekilde
yorumlanabilir.
Gerçekçilik : Gereksinimler, uygulanabilir ve teslim
edilebilir.
İzlenebilirlik : Yazılım geliştirme boyunca sistem
fonksiyonları ve gereksinimler arasındaki ilişki takip
edilebilir olmalıdır.
36.

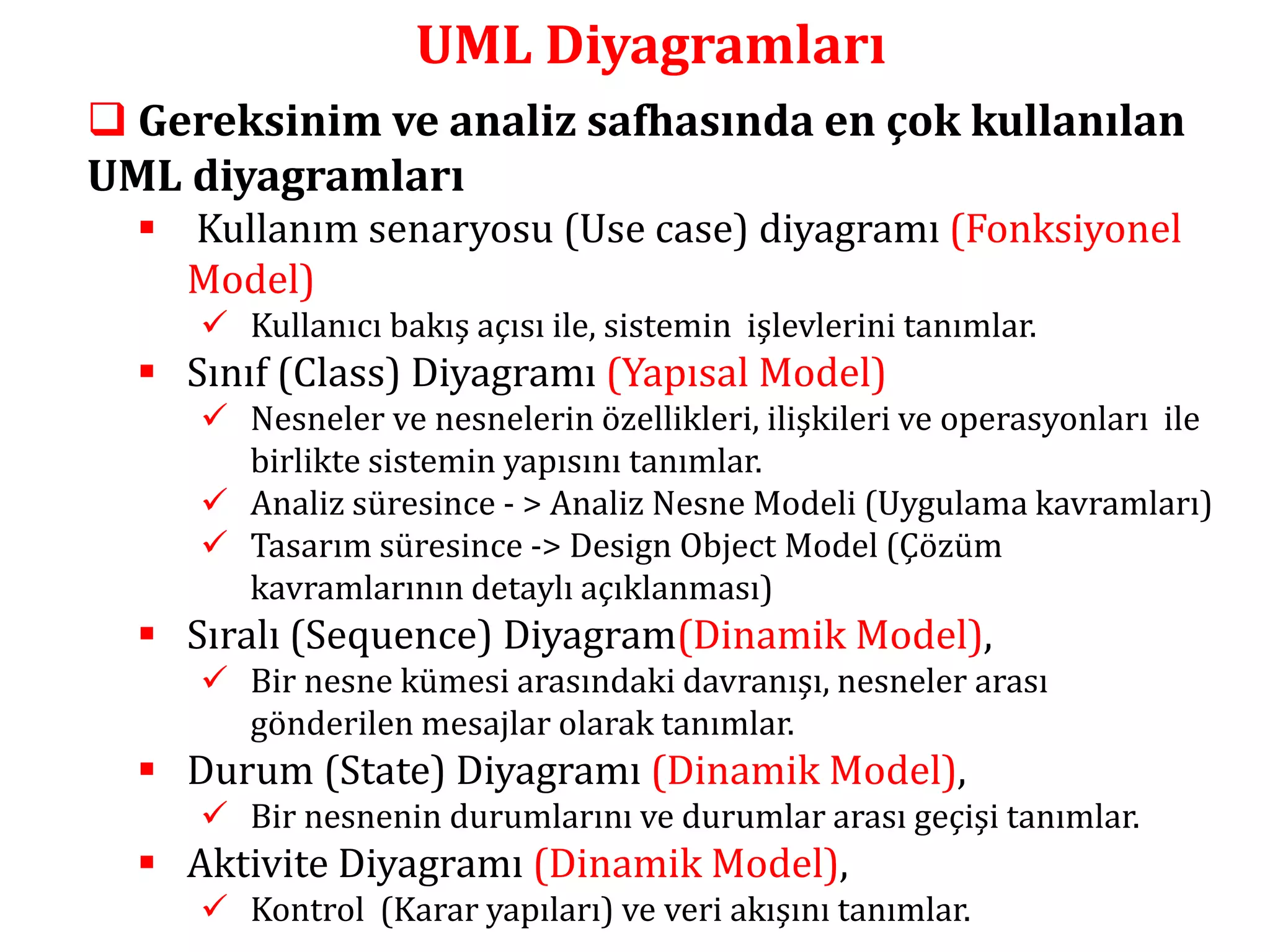

UML Diyagramları
Gereksinim ve analiz safhasında en çok kullanılan
UML diyagramları
Kullanım senaryosu (Use case) diyagramı (Fonksiyonel
Model)
Kullanıcı bakış açısı ile, sistemin işlevlerini tanımlar.
Sınıf (Class) Diyagramı (Yapısal Model)
Nesneler ve nesnelerin özellikleri, ilişkileri ve operasyonları ile
birlikte sistemin yapısını tanımlar.
Analiz süresince - > Analiz Nesne Modeli (Uygulama kavramları)
Tasarım süresince -> Design Object Model (Çözüm
kavramlarının detaylı açıklanması)
Sıralı (Sequence) Diyagram(Dinamik Model),
Bir nesne kümesi arasındaki davranışı, nesneler arası
gönderilen mesajlar olarak tanımlar.
Durum (State) Diyagramı (Dinamik Model),
Bir nesnenin durumlarını ve durumlar arası geçişi tanımlar.
Aktivite Diyagramı (Dinamik Model),
Kontrol (Karar yapıları) ve veri akışını tanımlar.
37.

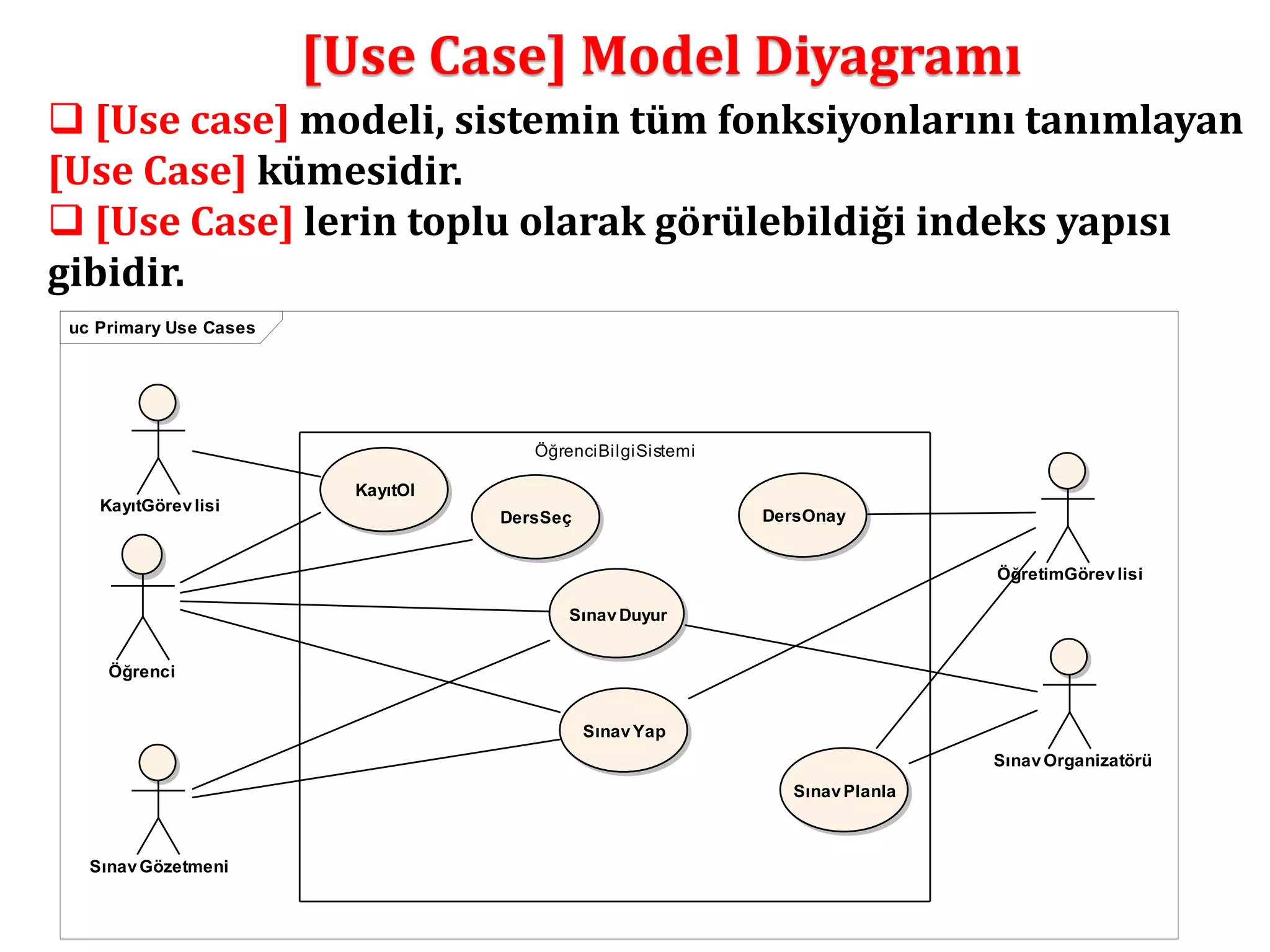

[Use Case] ModelDiyagramı
[Use case] modeli, sistemin tüm fonksiyonlarını tanımlayan
[Use Case] kümesidir.
[Use Case] lerin toplu olarak görülebildiği indeks yapısı
gibidir.
uc Primary Use Cases
ÖğrenciBilgiSistemi
DersSeç
KayıtGörev lisi
Öğrenci
KayıtOl
ÖğretimGörev lisi
DersOnay
Sınav Yap
Sınav Organizatörü
Sınav Planla
Sınav Duyur
Sınav Gözetmeni
38.

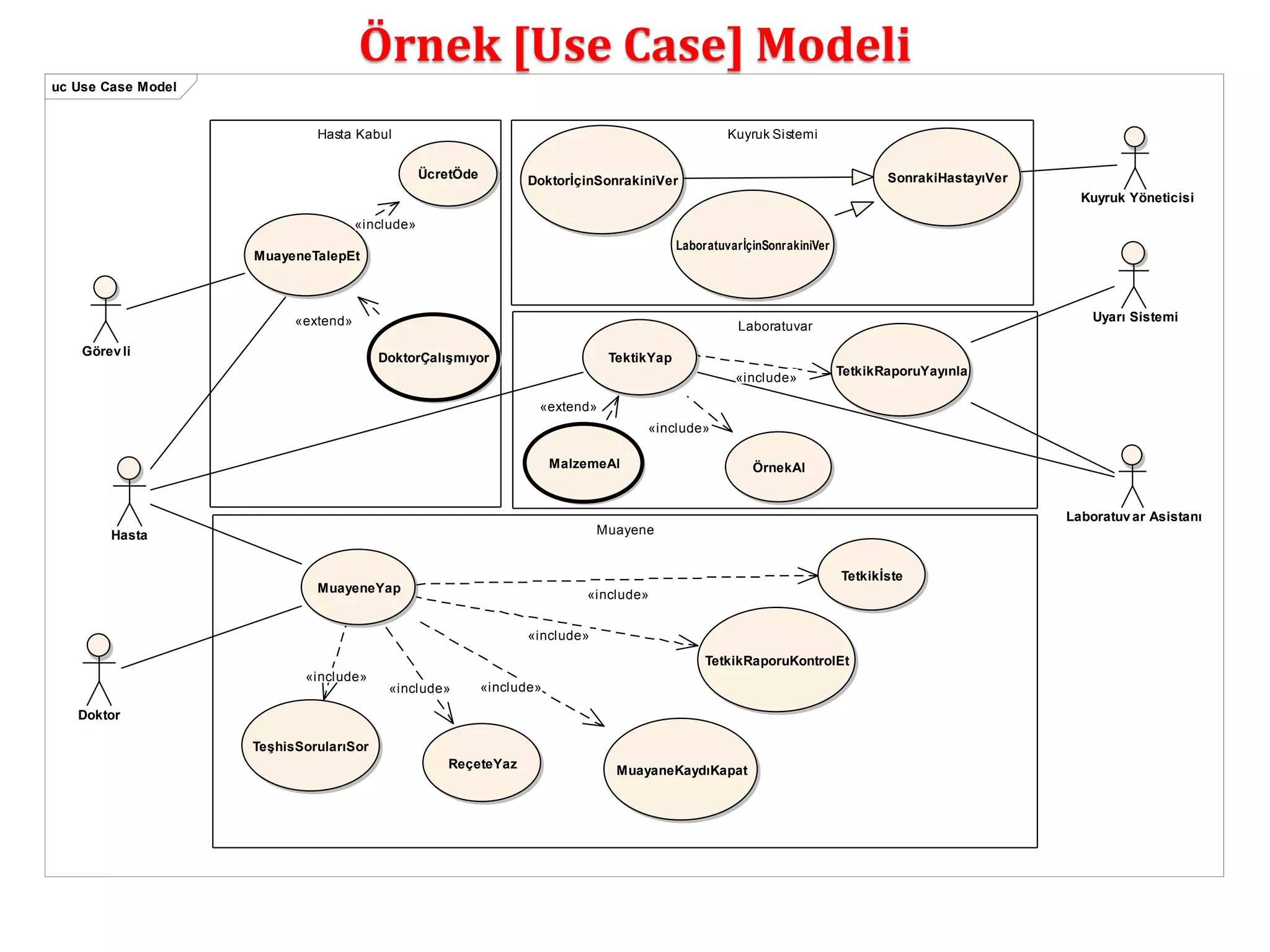

Örnek [Use Case]Modeli
uc Use Case Model
Kuyruk Sistemi
DoktorİçinSonrakiniVer SonrakiHastayıVer
Laboratuvar İçinSonrakiniVer
Laboratuvar
Muayene
Hasta Kabul
Görev li
Hasta
Kuyruk Yöneticisi
Doktor
Uyarı Sistemi
MuayeneTalepEt
ÜcretÖde
MuayeneYap
ReçeteYaz
TeşhisSorularıSor
MuayaneKaydıKapat
Laboratuv ar Asistanı
TetkikRaporuYayınla
Tetkikİste
TetkikRaporuKontrolEt
TektikYap
ÖrnekAl
DoktorÇalışmıyor
MalzemeAl
«include»
«include» «include»
«include»
«extend»
«extend»
«include»
«include»
«include»
«include»
39.

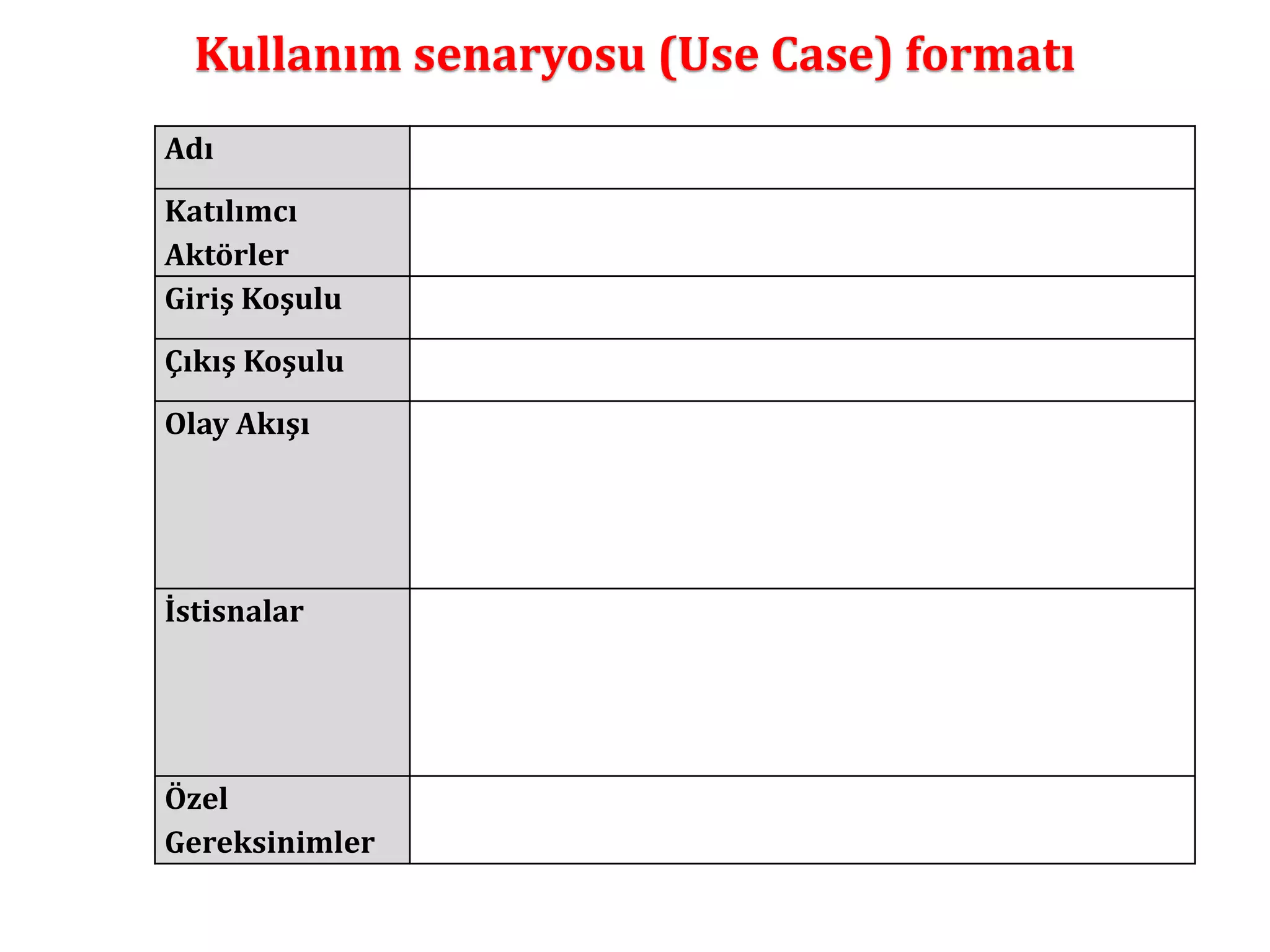

Kullanım senaryosu (UseCase) formatı
Adı
Katılımcı
Aktörler
Giriş Koşulu
Çıkış Koşulu
Olay Akışı
İstisnalar
Özel
Gereksinimler
40.

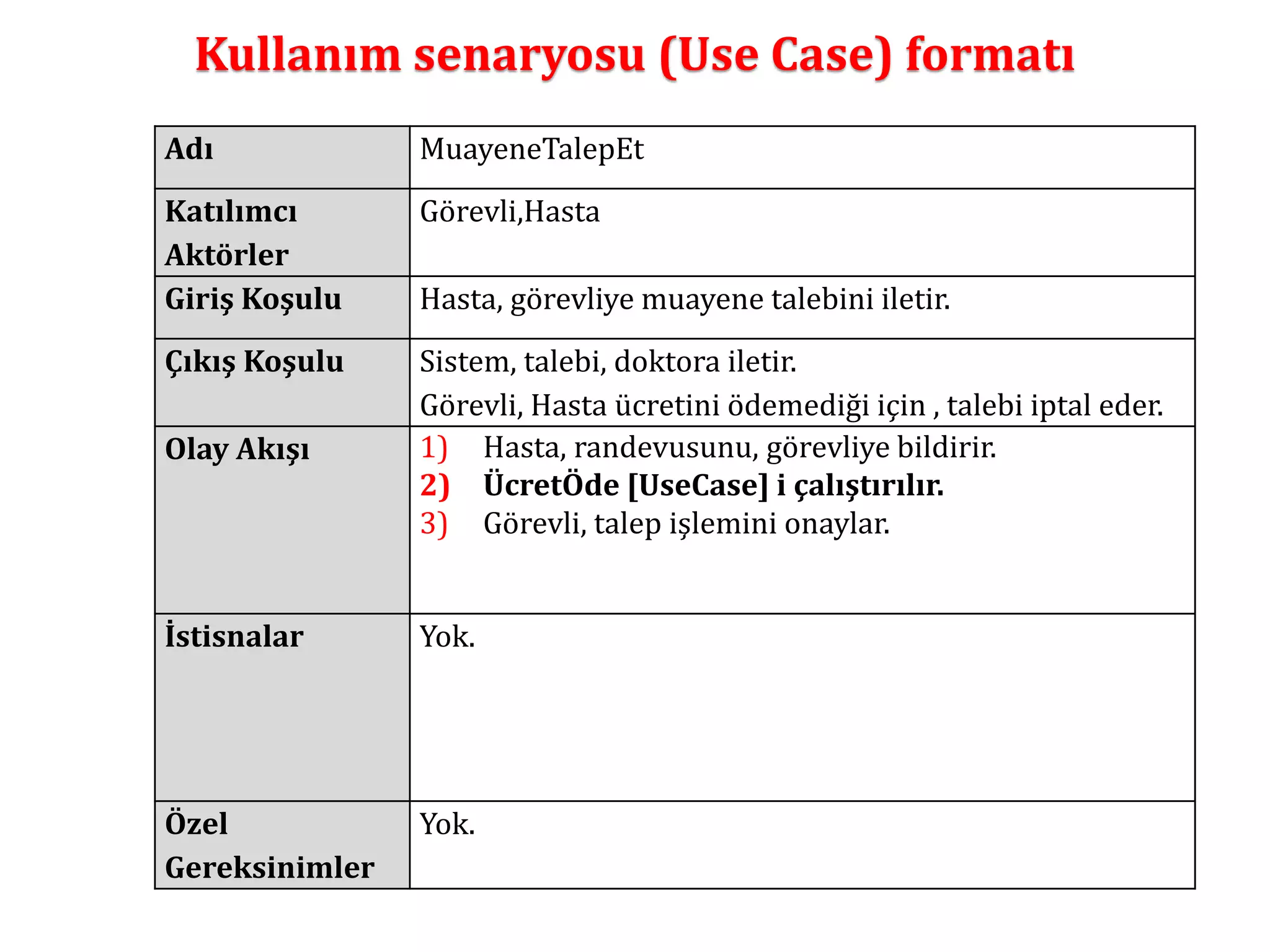

Kullanım senaryosu (UseCase) formatı
Adı MuayeneTalepEt
Katılımcı
Görevli,Hasta
Aktörler
Giriş Koşulu Hasta, görevliye muayene talebini iletir.
Çıkış Koşulu Sistem, talebi, doktora iletir.
Görevli, Hasta ücretini ödemediği için , talebi iptal eder.
Olay Akışı 1) Hasta, randevusunu, görevliye bildirir.
2) ÜcretÖde [UseCase] i çalıştırılır.
3) Görevli, talep işlemini onaylar.
İstisnalar Yok.
Özel
Gereksinimler
Yok.
41.

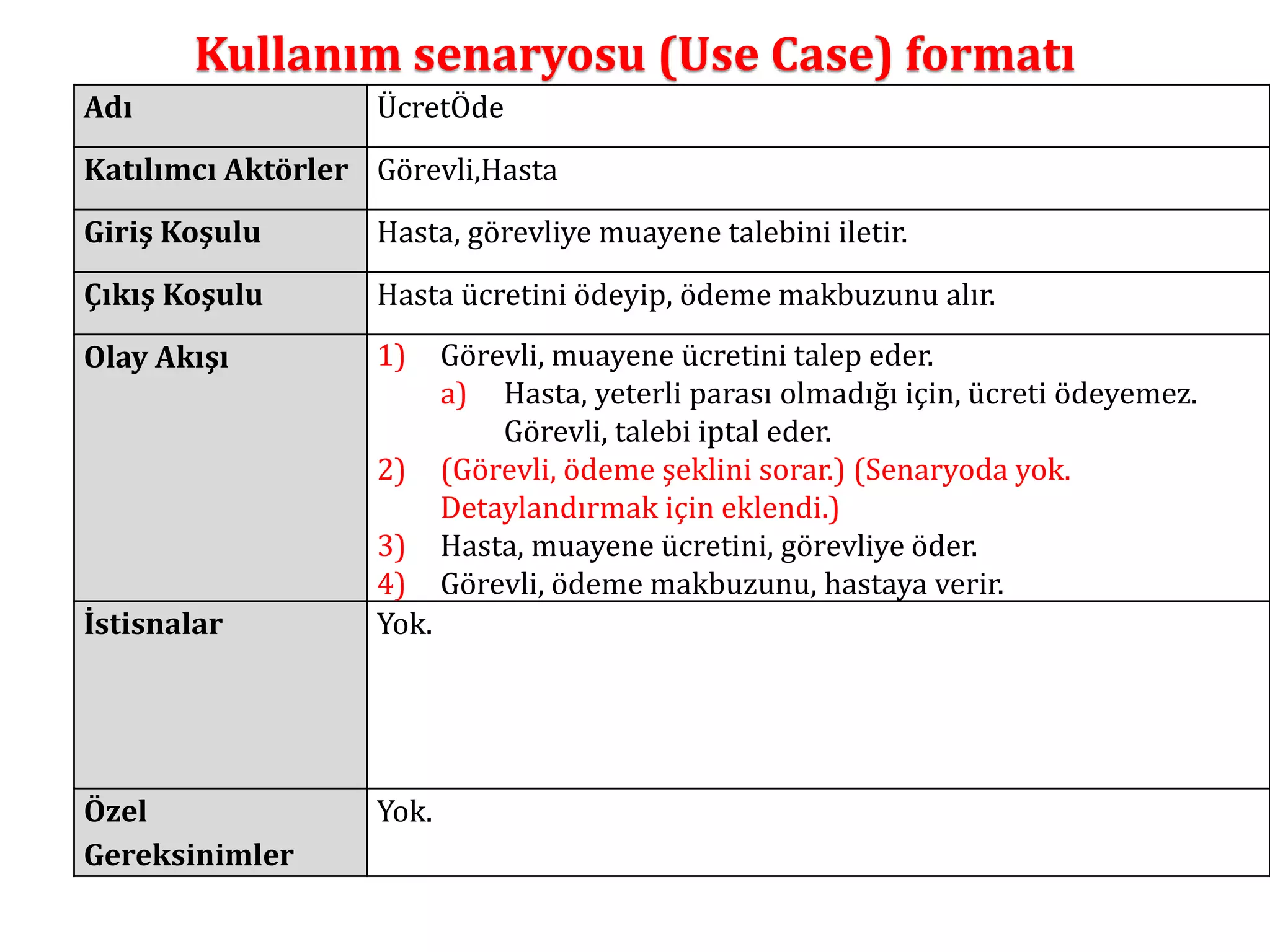

Kullanım senaryosu (UseCase) formatı
Adı ÜcretÖde
Katılımcı Aktörler Görevli,Hasta
Giriş Koşulu Hasta, görevliye muayene talebini iletir.
Çıkış Koşulu Hasta ücretini ödeyip, ödeme makbuzunu alır.
Olay Akışı 1) Görevli, muayene ücretini talep eder.
a) Hasta, yeterli parası olmadığı için, ücreti ödeyemez.
Görevli, talebi iptal eder.
2) (Görevli, ödeme şeklini sorar.) (Senaryoda yok.
Detaylandırmak için eklendi.)
3) Hasta, muayene ücretini, görevliye öder.
4) Görevli, ödeme makbuzunu, hastaya verir.
İstisnalar Yok.
Özel
Gereksinimler
Yok.
42.

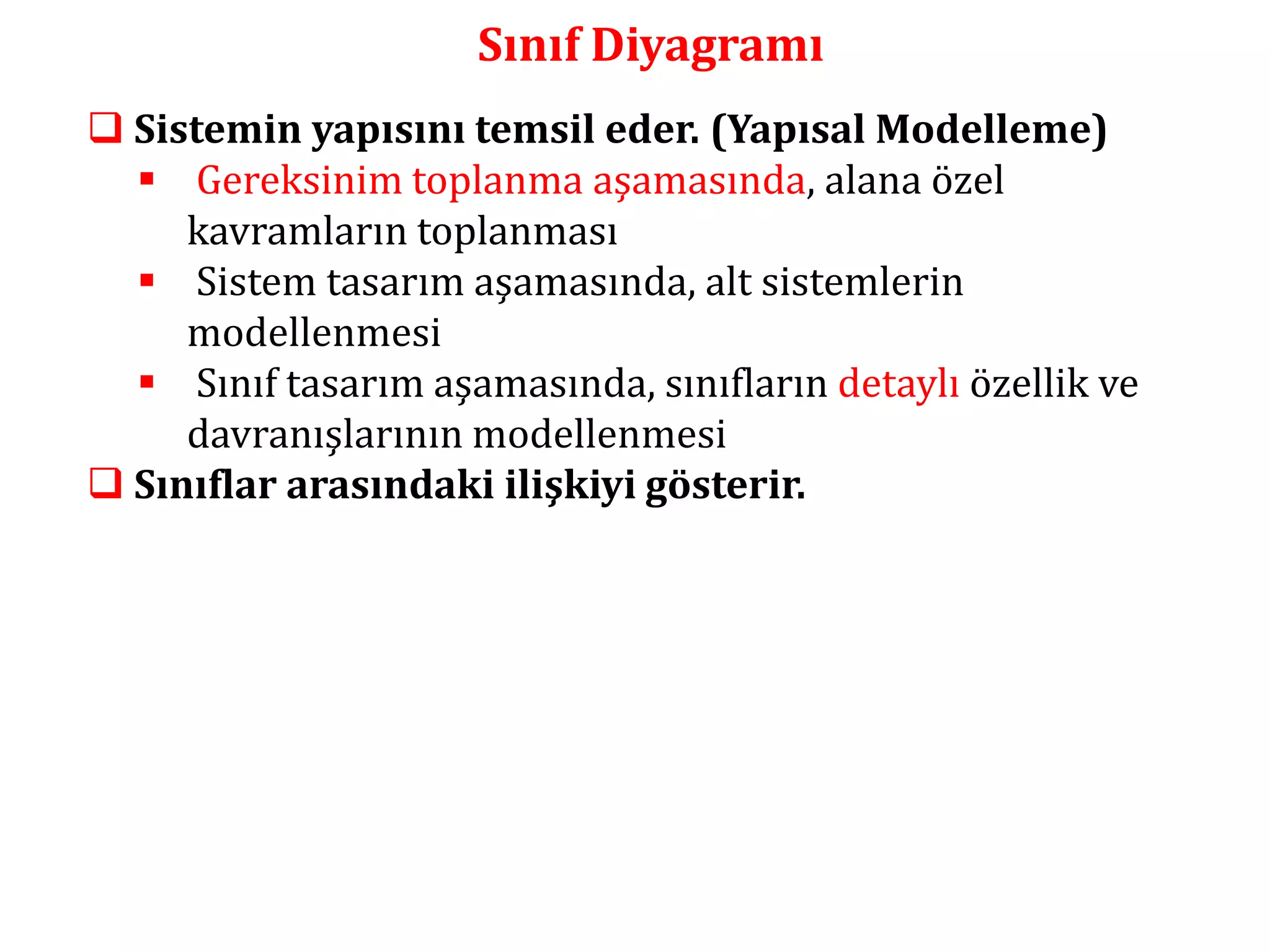

Sınıf Diyagramı
Sistemin yapısını temsil eder. (Yapısal Modelleme)
Gereksinim toplanma aşamasında, alana özel
kavramların toplanması
Sistem tasarım aşamasında, alt sistemlerin
modellenmesi
Sınıf tasarım aşamasında, sınıfların detaylı özellik ve
davranışlarının modellenmesi
Sınıflar arasındaki ilişkiyi gösterir.
43.

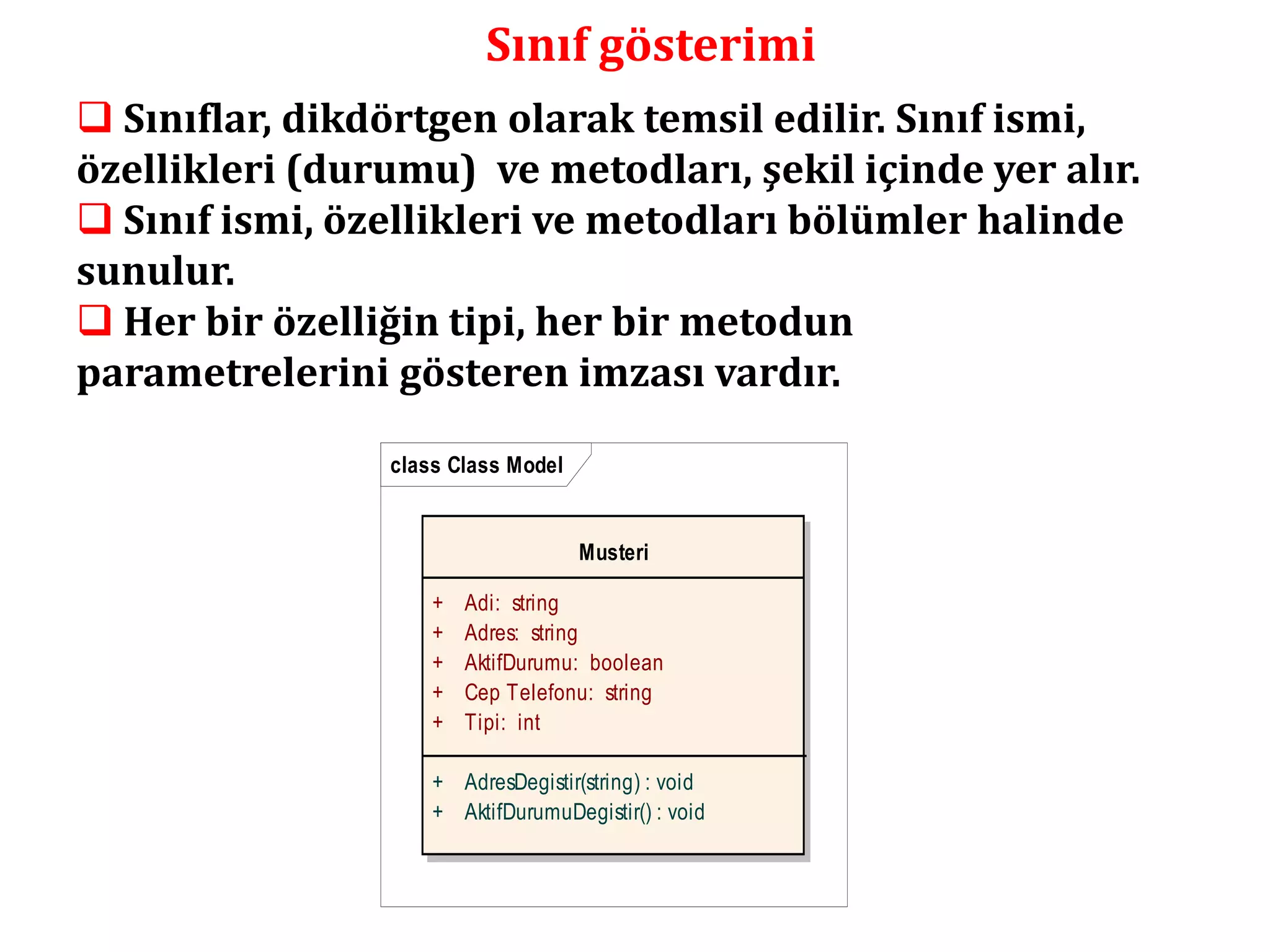

Sınıf gösterimi
Sınıflar, dikdörtgen olarak temsil edilir. Sınıf ismi,
özellikleri (durumu) ve metodları, şekil içinde yer alır.
Sınıf ismi, özellikleri ve metodları bölümler halinde
sunulur.
Her bir özelliğin tipi, her bir metodun
parametrelerini gösteren imzası vardır.
class Class Model
Musteri
+ Adi: string
+ Adres: string
+ AktifDurumu: boolean
+ Cep Telefonu: string
+ Tipi: int
+ AdresDegistir(string) : void
+ AktifDurumuDegistir() : void
44.

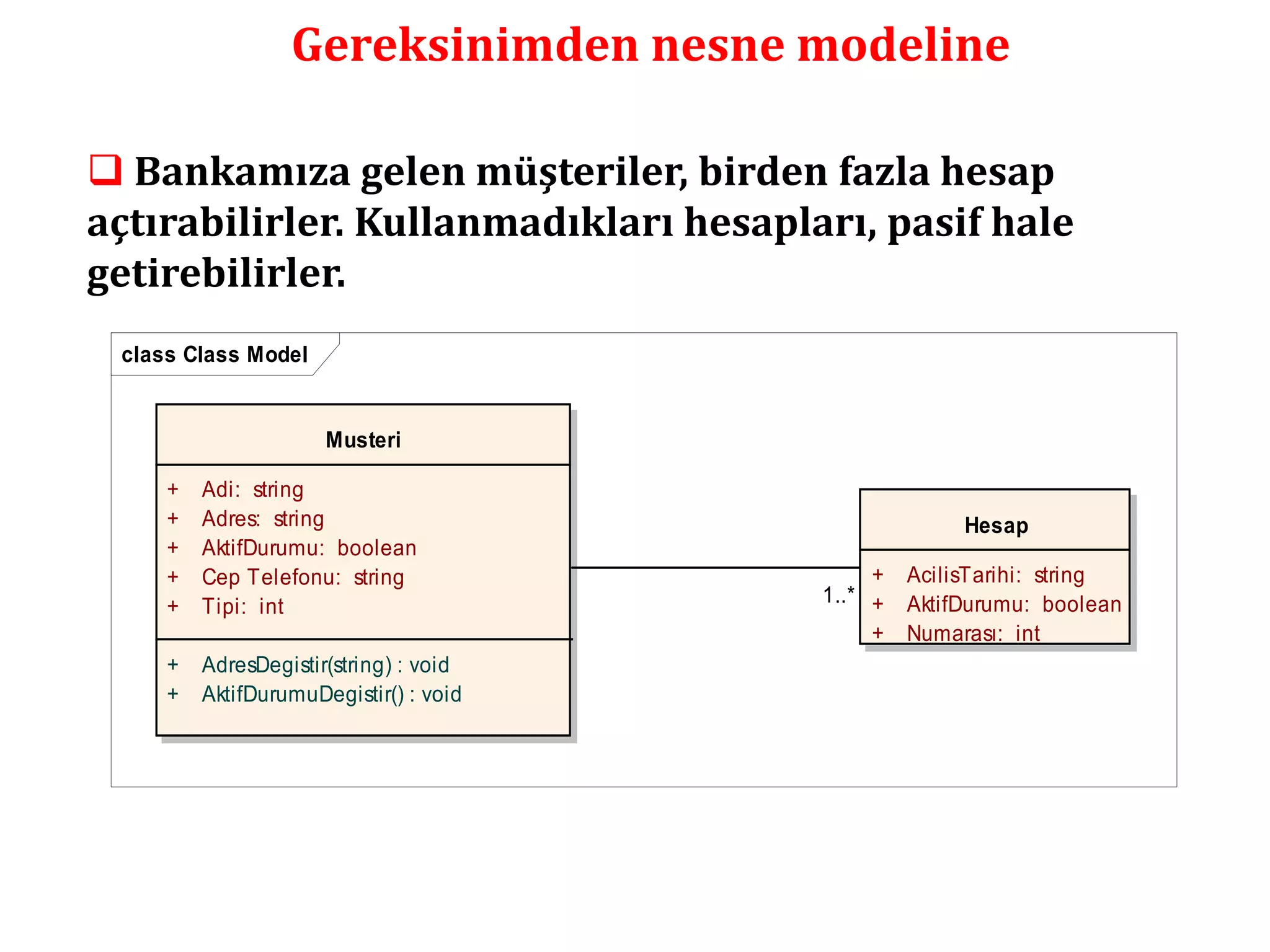

Gereksinimden nesne modeline
Bankamıza gelen müşteriler, birden fazla hesap
açtırabilirler. Kullanmadıkları hesapları, pasif hale
getirebilirler.
class Class Model
Musteri
+ Adi: string
+ Adres: string
+ AktifDurumu: boolean
+ Cep Telefonu: string
+ Tipi: int
+ AdresDegistir(string) : void
+ AktifDurumuDegistir() : void
Hesap
+ AcilisTarihi: string
+ AktifDurumu: boolean
+ Numarası: int
1..*
45.

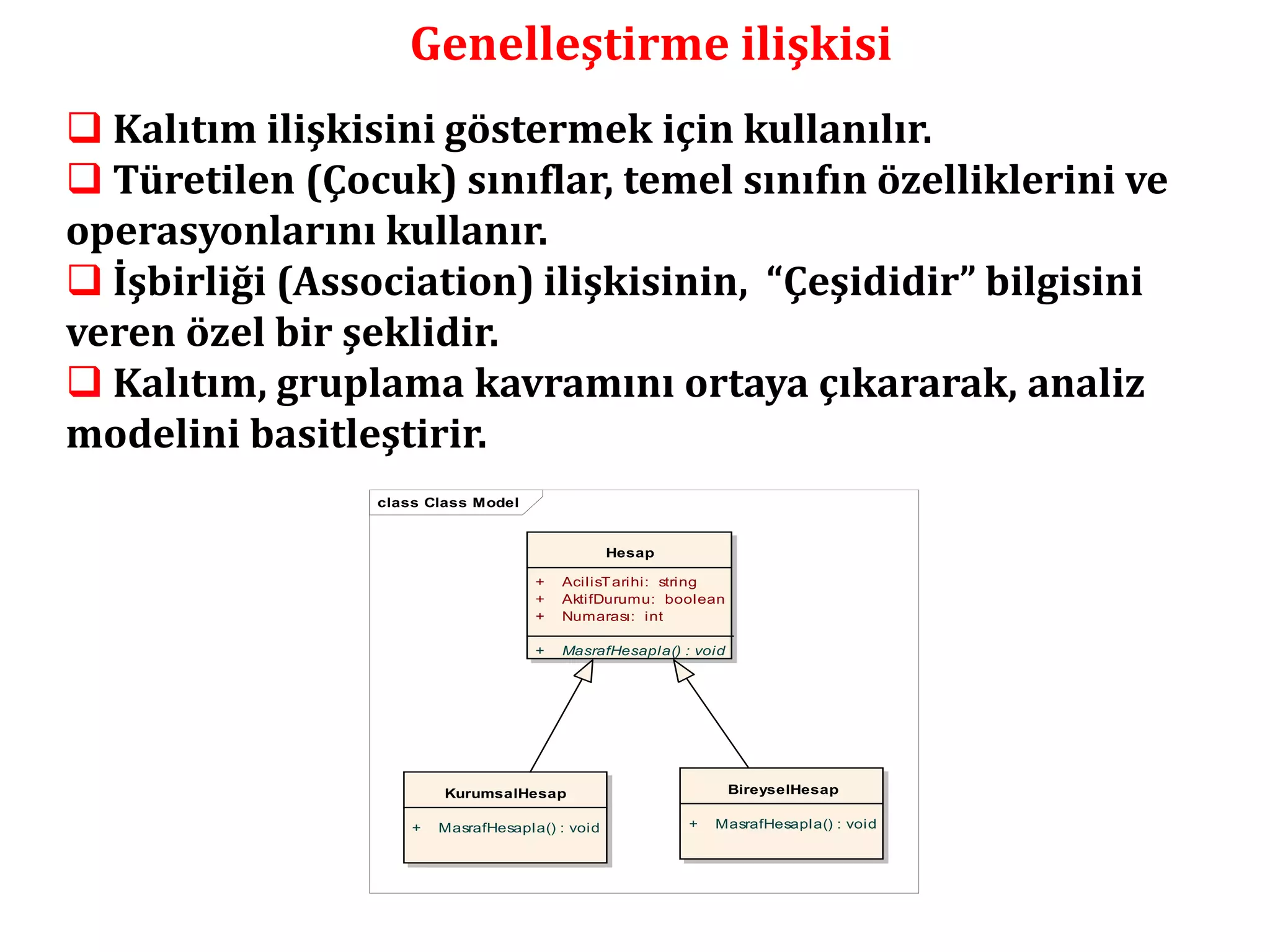

Genelleştirme ilişkisi
Kalıtım ilişkisini göstermek için kullanılır.
Türetilen (Çocuk) sınıflar, temel sınıfın özelliklerini ve
operasyonlarını kullanır.
İşbirliği (Association) ilişkisinin, “Çeşididir” bilgisini
veren özel bir şeklidir.
Kalıtım, gruplama kavramını ortaya çıkararak, analiz
modelini basitleştirir.
class Class Model
Hesap
+ Acil isTarihi : string
+ Akti fDurumu: boolean
+ Numarası: i nt
+ MasrafHesapla() : void
KurumsalHesap
+ MasrafHesapla() : void
BireyselHesap
+ MasrafHesapla() : void
46.

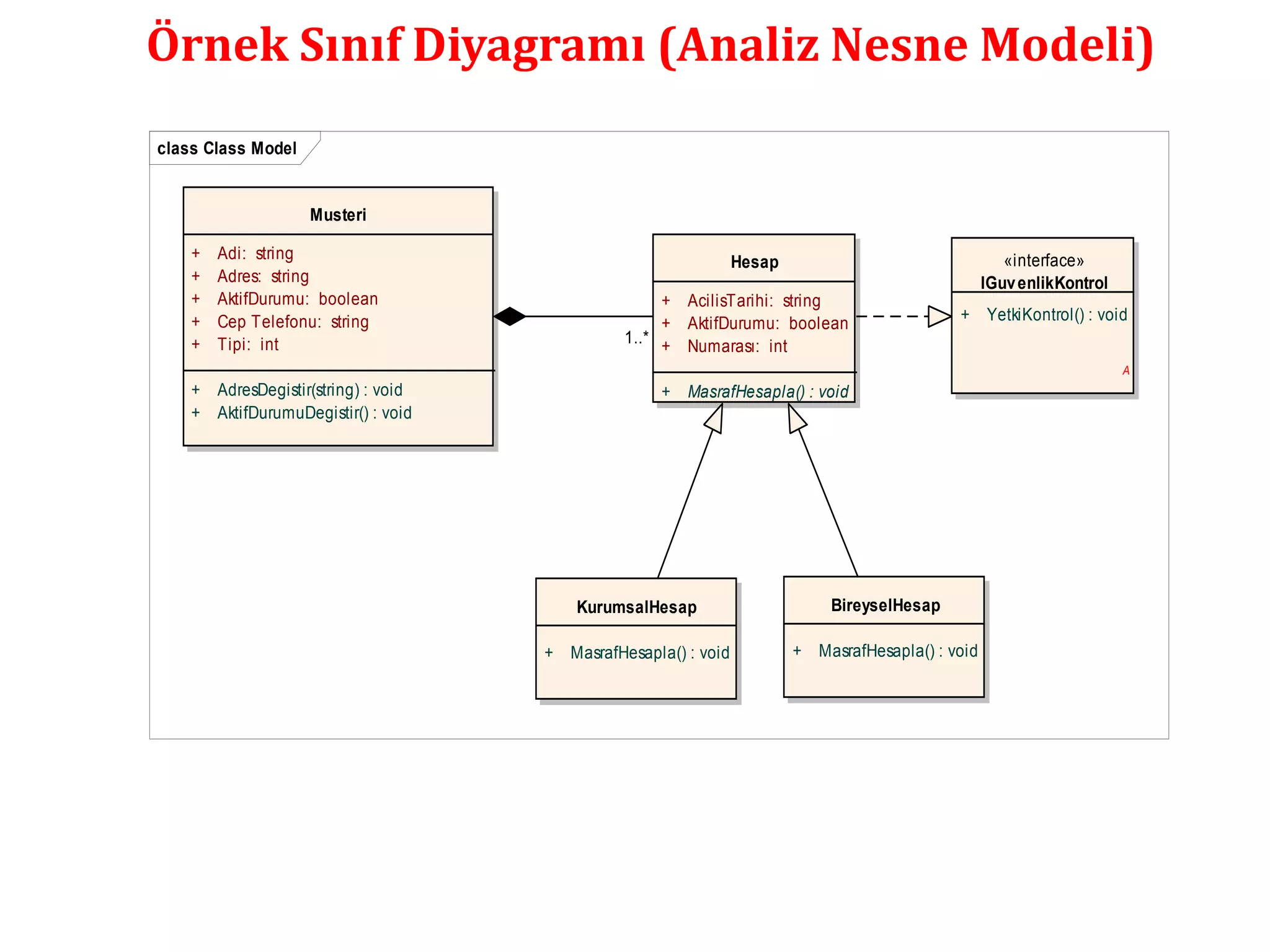

Örnek Sınıf Diyagramı(Analiz Nesne Modeli)
class Class Model
Musteri
+ Adi: string
+ Adres: string
+ AktifDurumu: boolean
+ Cep Telefonu: string
+ Tipi: int
+ AdresDegistir(string) : void
+ AktifDurumuDegistir() : void
Hesap
+ AcilisTarihi: string
+ AktifDurumu: boolean
+ Numarası: int
+ MasrafHesapla() : void
KurumsalHesap
+ MasrafHesapla() : void
BireyselHesap
+ MasrafHesapla() : void
«interface»
IGuv enlikKontrol
+ YetkiKontrol() : void
A
1..*

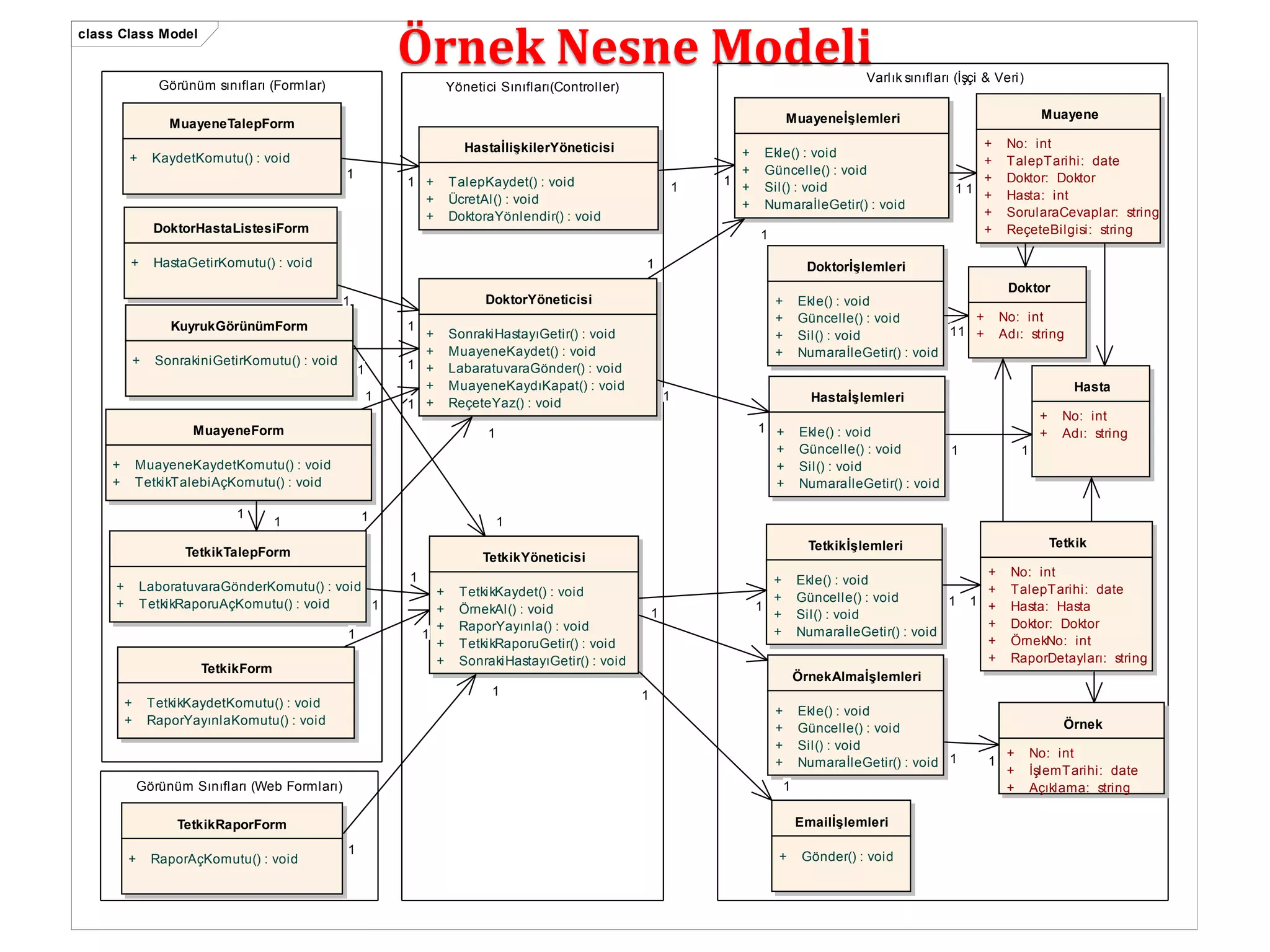

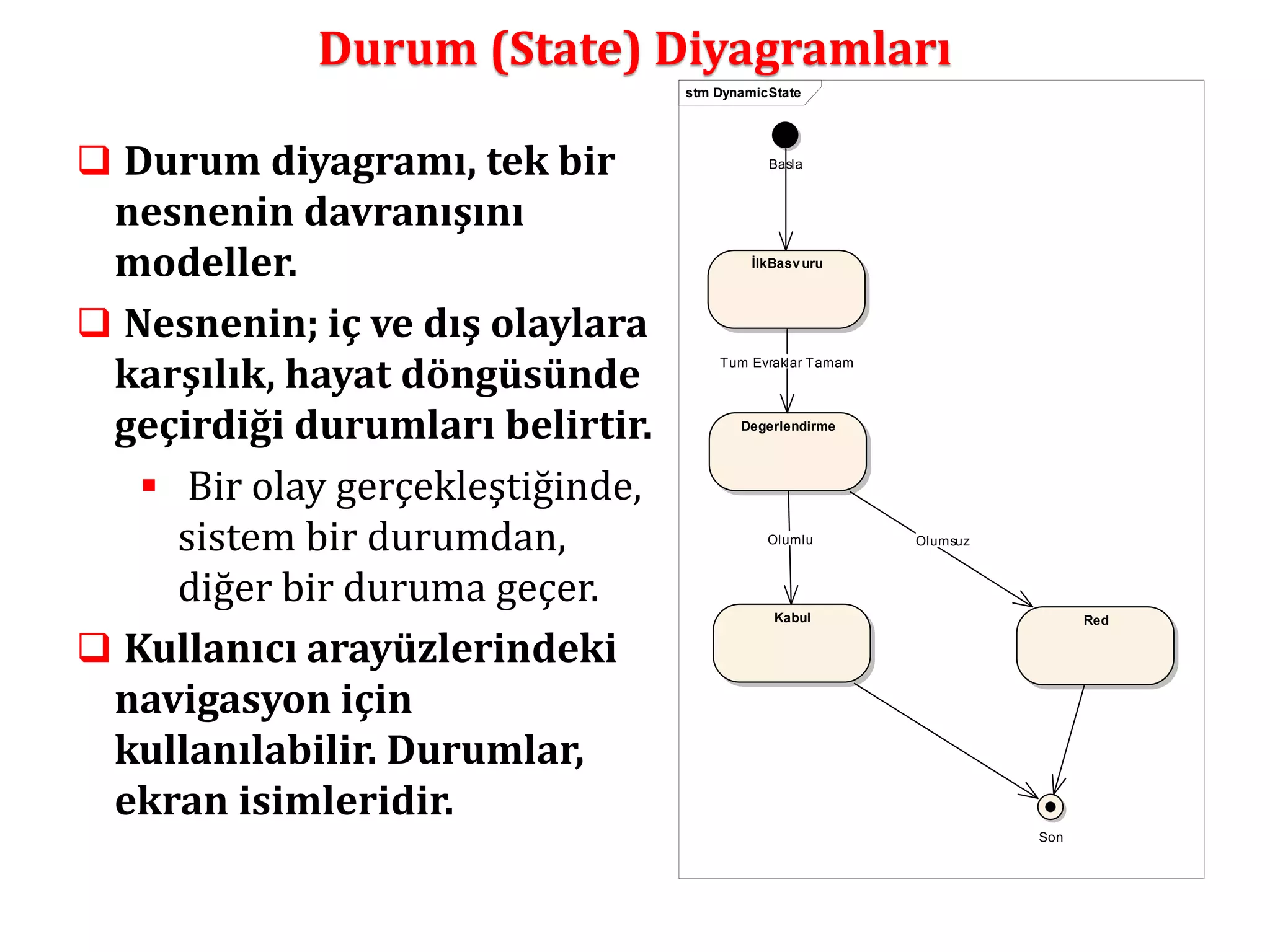

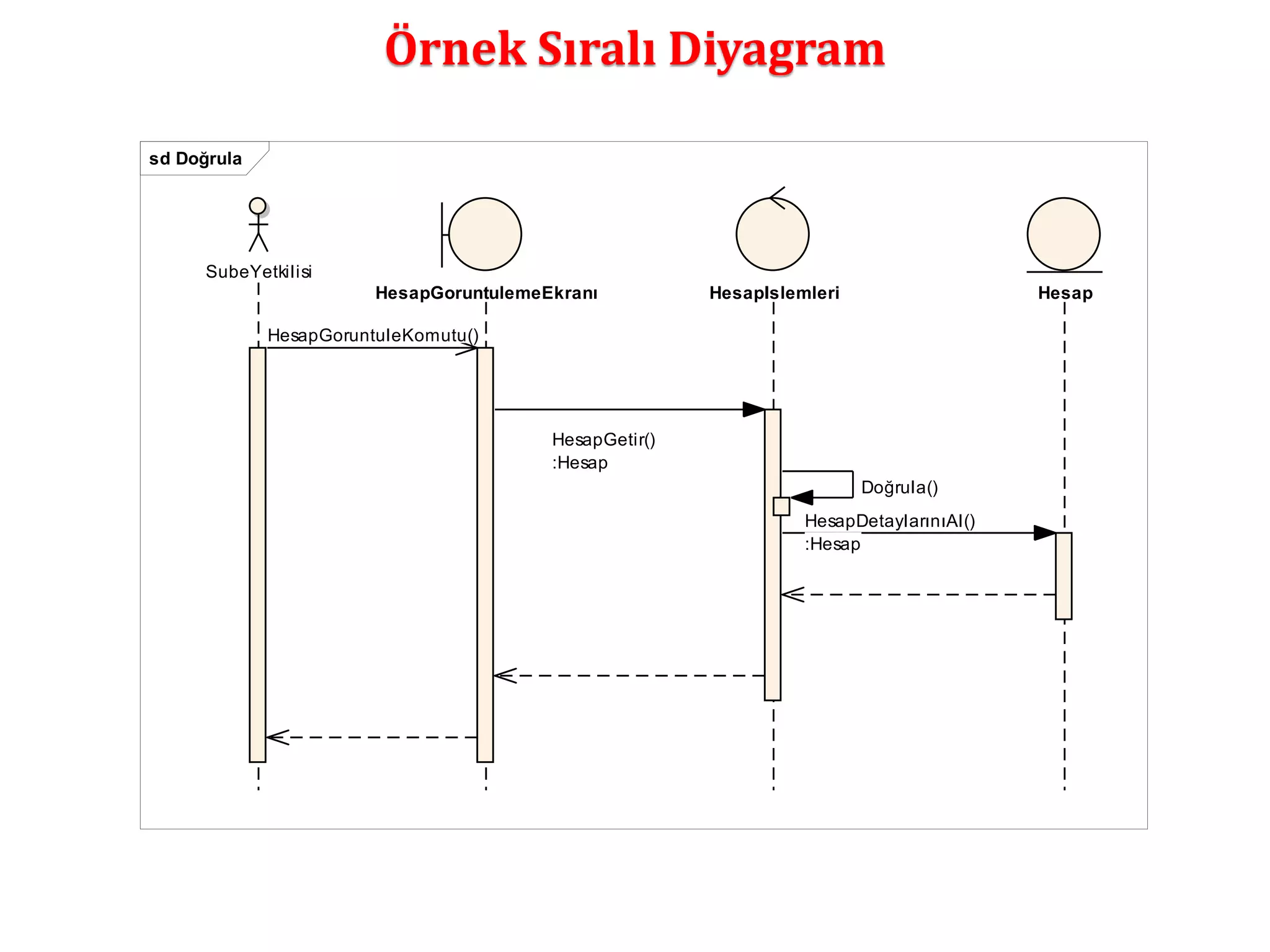

Durum (State) Diyagramları
Durum diyagramı, tek bir
nesnenin davranışını
modeller.
Nesnenin; iç ve dış olaylara
karşılık, hayat döngüsünde
geçirdiği durumları belirtir.
Bir olay gerçekleştiğinde,
sistem bir durumdan,
diğer bir duruma geçer.
Kullanıcı arayüzlerindeki
navigasyon için
kullanılabilir. Durumlar,
ekran isimleridir.
stm DynamicState
Basla
İlkBasv uru
Degerlendirme
Kabul Red
Son
Tum Evraklar Tamam
Olumlu Olumsuz
50.
Aktivite diyagramları
actActiv ity
Şube yetkilisi, müşterinin
talebini alır.
Şube müdürü, talebi
değerlendirir.
İşlem İptal
Edildi.
Başla
Şube müdürüne onaya
gönderir.
Değerlendirme Sonucu
Talep iptal
edilir.
Talep
onaylanır.
İşlem
tamamlandı.
Olumsuz
Olumlu
51.

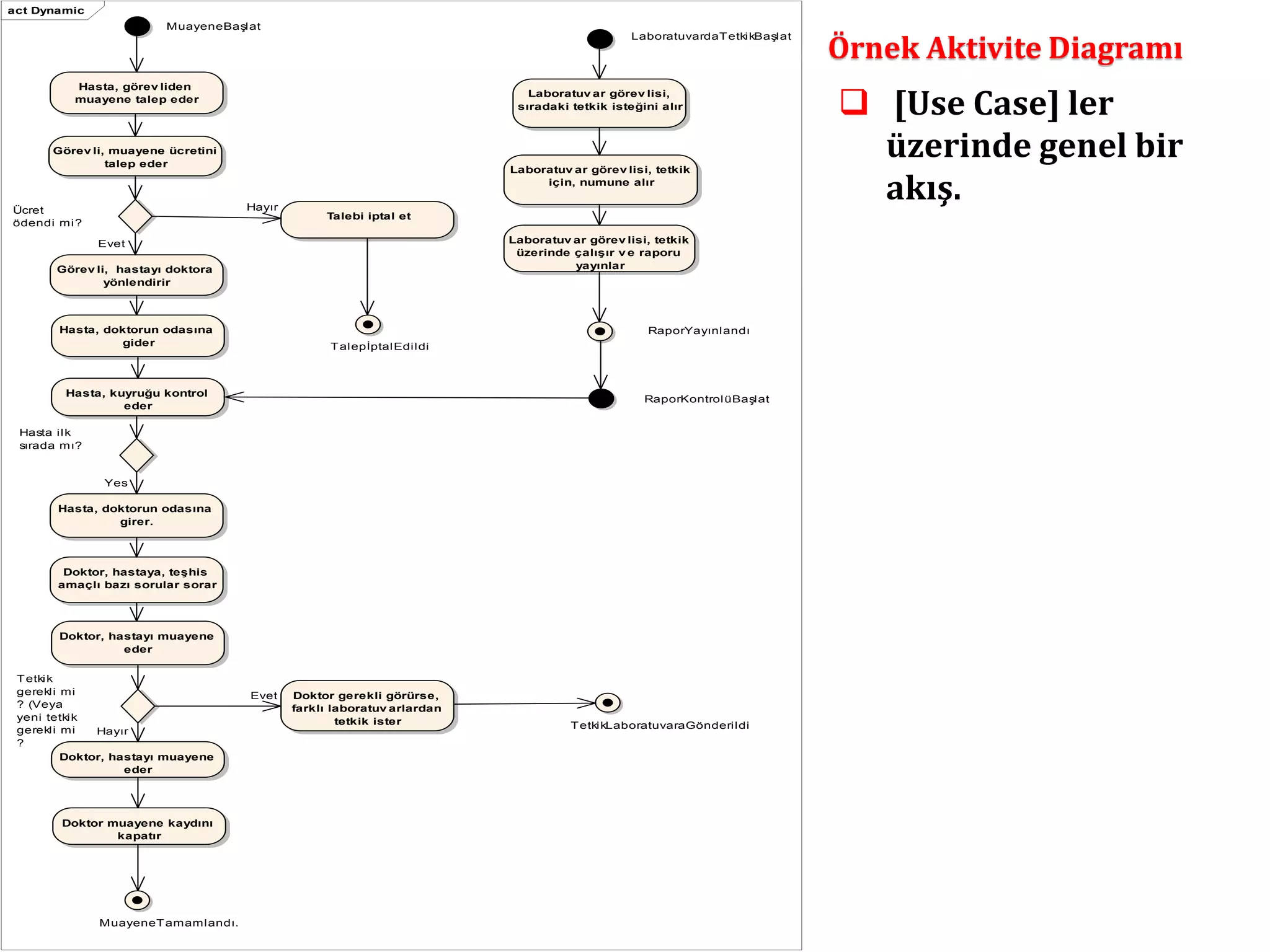

Örnek Aktivite Diagramı
act Dynamic
MuayeneBaşl at
T al epİptalEdi l di
Hasta, görev liden
muayene talep eder
Görev li, muayene ücretini
talep eder
Ücret
ödendi mi ?
Görev li, hastayı doktora
yönlendirir
Talebi iptal et
Hasta, doktorun odasına
gider
Hasta, kuyruğu kontrol
Hasta i lk
sırada mı?
eder
Hasta, doktorun odasına
girer.
Doktor, hastaya, teşhis
amaçlı bazı sorular sorar
Doktor, hastayı muayene
eder
Tetkik
gerekl i mi
? (Veya
yeni tetkik
gerekl i mi
?
Doktor, hastayı muayene
eder
Doktor gerekli görürse,
farklı laboratuv arlardan
tetkik ister
Doktor muayene kaydını
kapatır
MuayeneT amaml andı.
Laboratuv ar görev lisi,
sıradaki tetkik isteğini alır
Laboratuv ar görev lisi, tetkik
için, numune alır
Laboratuv ar görev lisi, tetkik
üzerinde çalışır v e raporu
yayınlar
LaboratuvardaT etki kBaşl at
RaporYayınl andı
RaporKontrol üBaşl at
T etki kLaboratuvaraGönderi l di
Yes
Hayır
Evet
Hayır
Evet
[Use Case] ler
üzerinde genel bir
akış.
52.

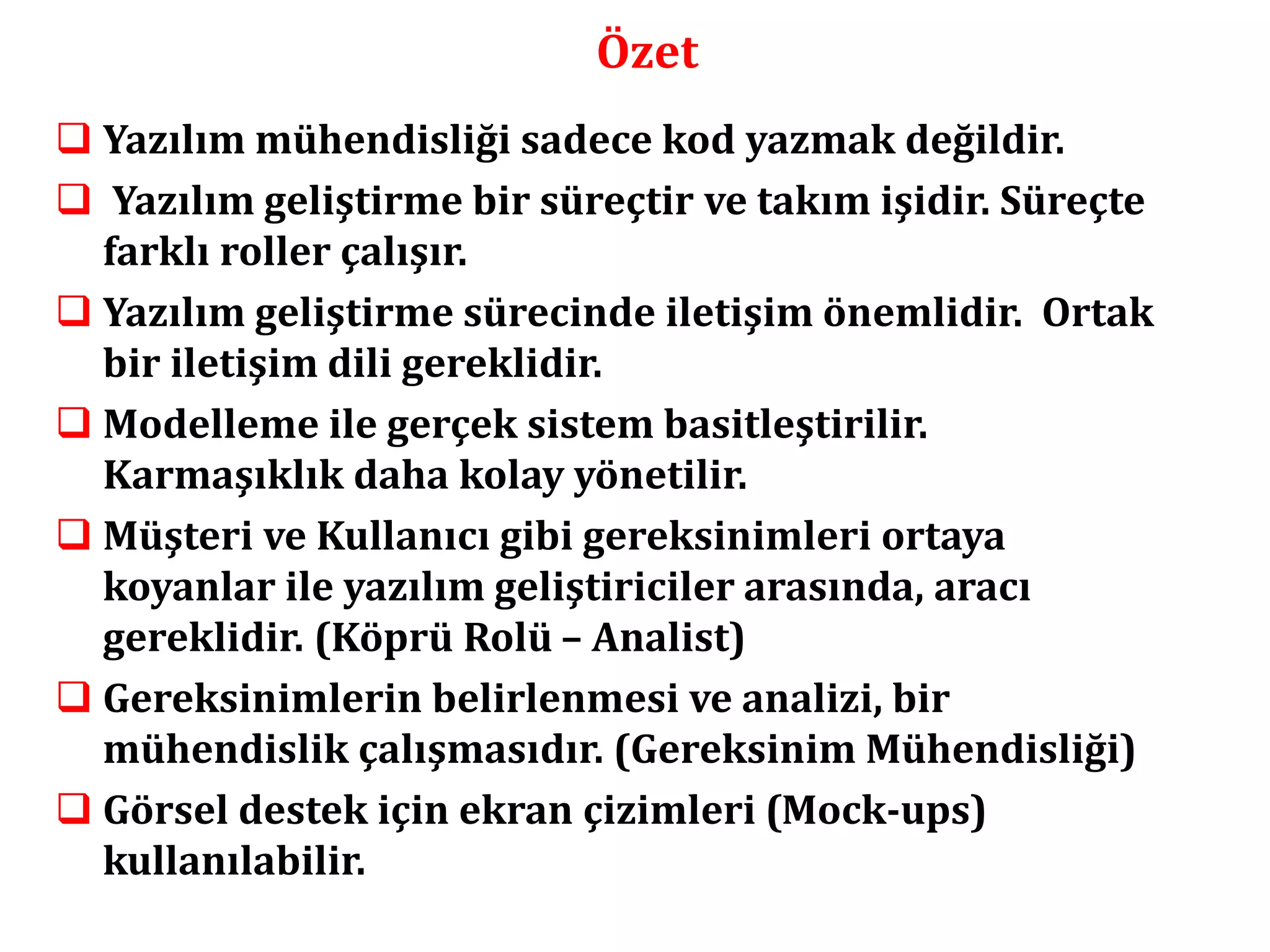

Özet
Yazılımmühendisliği sadece kod yazmak değildir.
Yazılım geliştirme bir süreçtir ve takım işidir. Süreçte
farklı roller çalışır.
Yazılım geliştirme sürecinde iletişim önemlidir. Ortak
bir iletişim dili gereklidir.
Modelleme ile gerçek sistem basitleştirilir.
Karmaşıklık daha kolay yönetilir.
Müşteri ve Kullanıcı gibi gereksinimleri ortaya
koyanlar ile yazılım geliştiriciler arasında, aracı
gereklidir. (Köprü Rolü – Analist)
Gereksinimlerin belirlenmesi ve analizi, bir
mühendislik çalışmasıdır. (Gereksinim Mühendisliği)
Görsel destek için ekran çizimleri (Mock-ups)
kullanılabilir.
53.

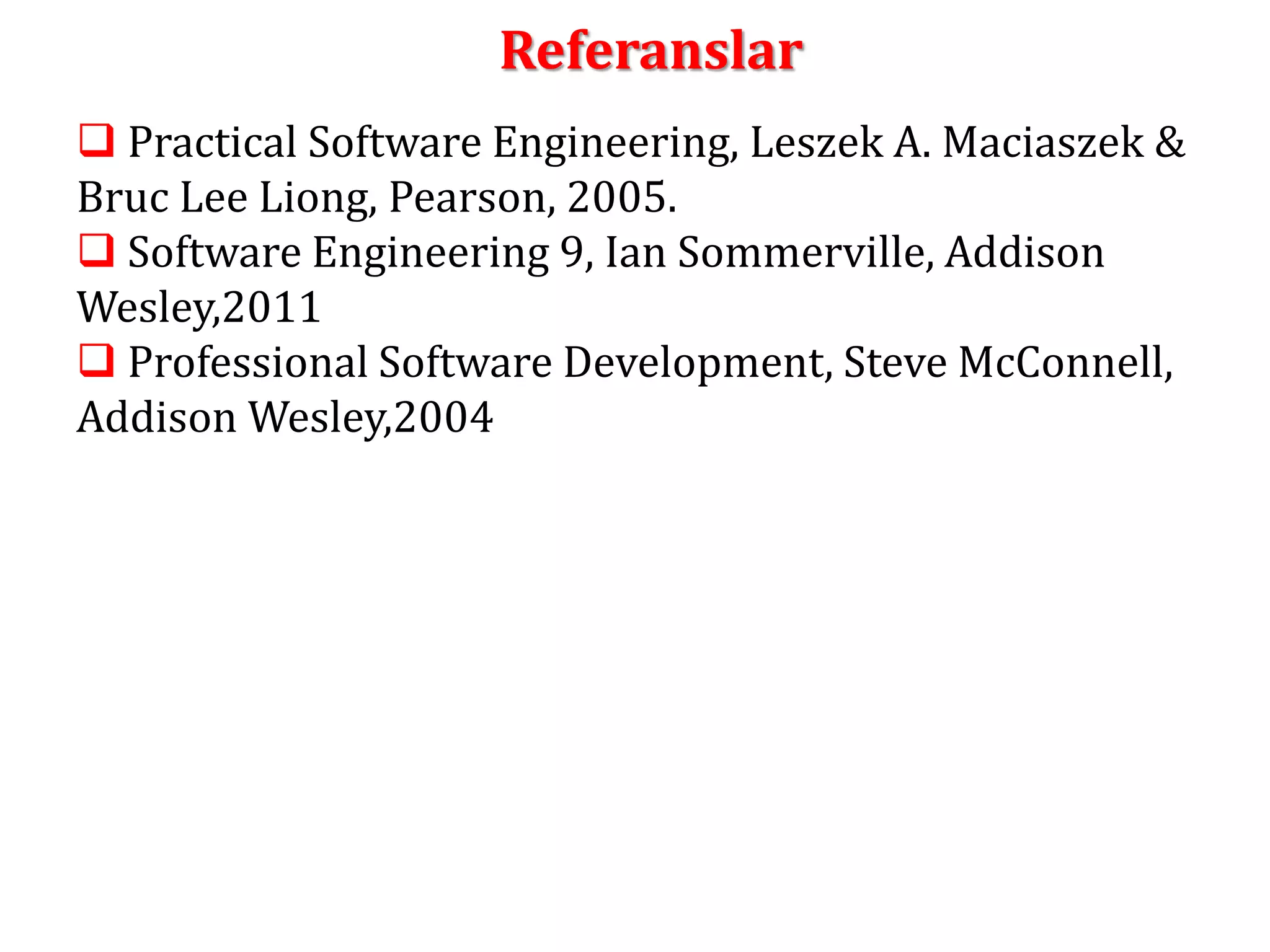

Referanslar
PracticalSoftware Engineering, Leszek A. Maciaszek &
Bruc Lee Liong, Pearson, 2005.
Software Engineering 9, Ian Sommerville, Addison
Wesley,2011
Professional Software Development, Steve McConnell,
Addison Wesley,2004
